محول التيار المحمول لاختبار الطاقة وصيانتها

يمكنك استخدام محول التيار المحمول لقياس التيار الكهربائي. يساعدك على القيام بذلك بأمان وبشكل صحيح في العديد من الأماكن. تتيح لك هذه الأجهزة فحص أنظمة الطاقة بسرعة. كما أنها تساعدك على العثور على المشاكل بسرعة. يوضح الجدول أدناه مدى اختلاف دقة أنواع النواة الصلبة وأنواع النواة المنفصلة:

يستخدم المزيد من المحترفين هذه الأدوات مع تزايد حجم السوق العالمية.

الوجبات الرئيسية

تساعد محولات التيار المحمولة على قياس التيار الكهربائي بشكل آمن. أنها تعطي نتائج دقيقة. هذه الأدوات مهمة لاختبار الطاقة والصيانة.

اختر النموذج المناسب لاحتياجاتك. فكر في مدى دقتها. تحقق مما إذا كان من السهل حملها. تأكد من أنه يعمل مع أدواتك الأخرى.

اعتني بمحولك الحالي في كثير من الأحيان. قم بمعايرته للحفاظ على القراءات الصحيحة. وهذا يساعد الجهاز على الاستمرار لفترة أطول.

نماذج الانقسام الأساسية سهلة التثبيت. لا تحتاج إلى فصل الأسلاك. وهذا يوفر الوقت ويجعل الاختبار أكثر أمانًا.

اتبع قواعد السلامة عند استخدام المحول. قم بتأريض المحول ليظل آمنًا. احفظه بعيدًا عن المغناطيس القوي. وهذا يساعد على إيقاف الحوادث ويحافظ على موثوقية القياسات.

فوائد المحولات الحالية المحمولة

الدقة والقياس

يعد الحصول على القياس الصحيح أمرًا مهمًا عند اختبار أنظمة الطاقة. يساعدك محول التيار المحمول في الحصول على نتائج دقيقة خارج المختبر. تحتوي معظم محولات التيار المحمولة على فئات دقة مثل 0.5% أو 0.5S أو حتى 0.2%.

يجب أن تفكر في كيفية عمل هذه الأجهزة بأحمال مختلفة. إذا كنت تستخدم نوعًا خاطئًا، مثل فئة 0.2s CT للحماية أثناء حدوث ماس كهربائي، فقد تحصل على أخطاء. يمكن أن يمتلئ التصوير المقطعي ويعطي قراءات خاطئة أو حماية بطيئة. بالنسبة للأحمال العالية، تحتاج إلى 5P20 CT خاصًا للحفاظ على قياساتك صحيحة ومعداتك آمنة.

مزايا قابلية النقل

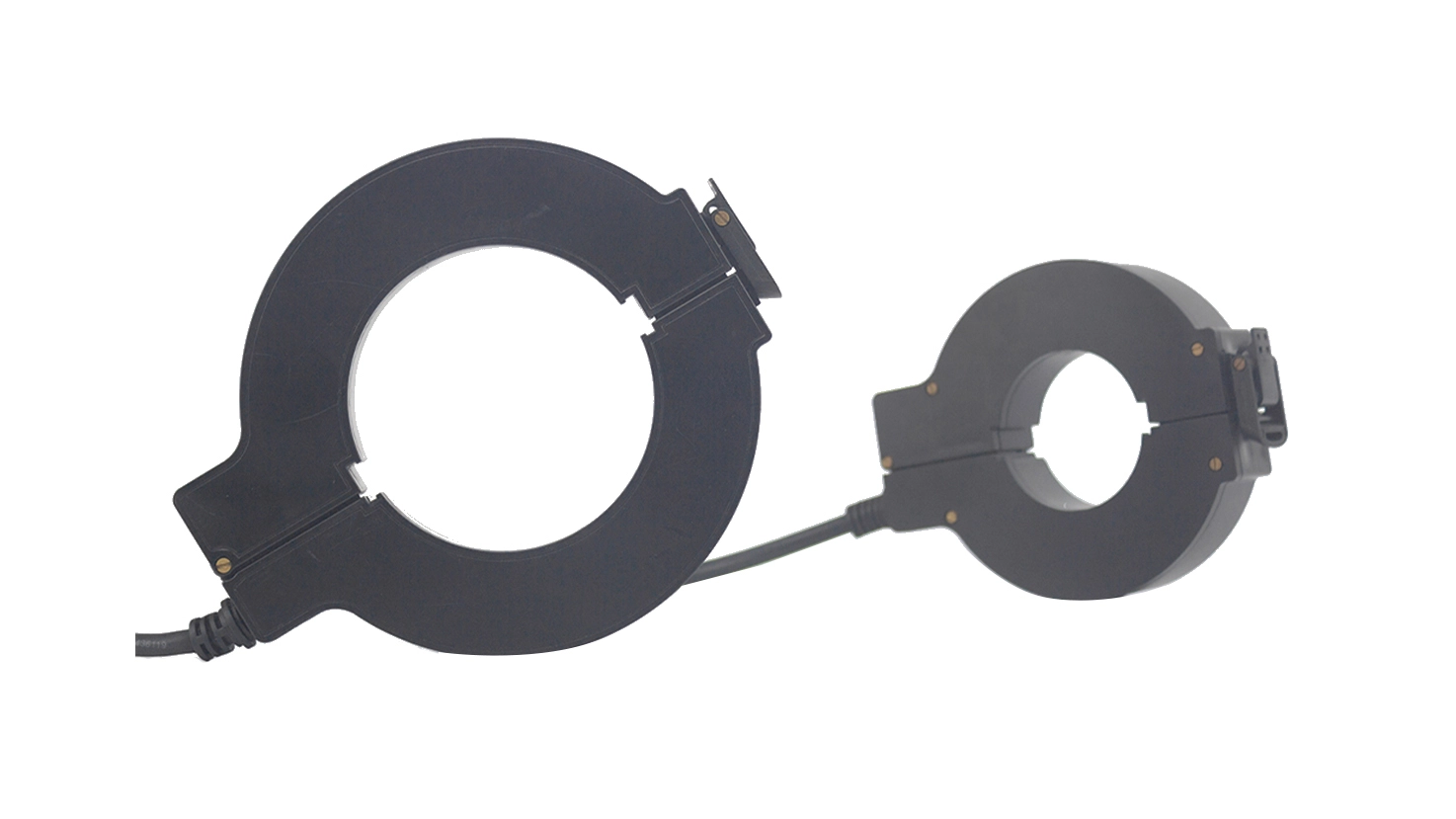

قد تحتاج إلى نقل أدوات الاختبار الخاصة بك من مكان إلى آخر. محول التيار المحمول يجعل هذا الأمر بسيطًا. يمكن للنماذج الأساسية المنقسمة أن تفتح وتغلق حول سلك. لا يتعين عليك تفكيك الأسلاك، لذا يمكنك توفير الوقت والعمل. يساعدك هذا التصميم على العمل بشكل أسرع وأكثر أمانًا.

فيما يلي بعض فوائد قابلية النقل الرئيسية:

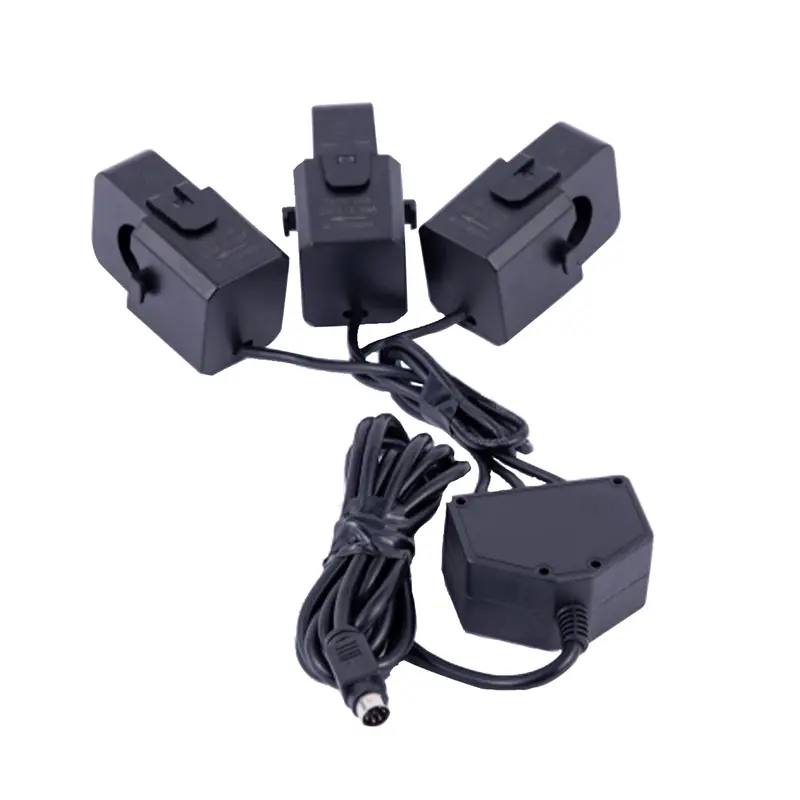

سهولة التركيب: يمكنك وضع CTs المقسمة دون إخراج الكابل الرئيسي.

المرونة: يمكنك تركيبها حول الأسلاك الموجودة بالفعل، لذا فهي جيدة للترقيات والمهام القصيرة.

يمكنك استخدام محولات التيار المحمولة لإجراء فحوصات التثبيت والقياس قصير المدى والاختبارات الميدانية. تساعدك هذه الأدوات على حل المشكلات بسرعة والحفاظ على عمل أنظمة الطاقة لديك بشكل جيد.

كيف تعمل محولات التيار المحمولة

مبدأ العمل

يقوم محول التيار المحمول بتغيير التيارات الكبيرة إلى تيارات أصغر وأكثر أمانًا. يعمل عن طريق الحث الكهرومغناطيسي. وهنا ما يحدث:

يأخذ الملف الأساسي كل التيار من خط الطاقة.

يعمل الملف الثانوي على خفض هذا التيار إلى مستوى يمكنك قياسه.

تبقى الدائرة الثانوية مغلقة. يؤدي هذا إلى إبقاء المعاوقة منخفضة ويسمح للمحول بالعمل مثل دائرة كهربائية قصيرة تقريبًا.

يتيح لك هذا الإعداد قياس التيارات العالية دون لمسها. دمتم آمنين وقراءاتكم صحيحة.

تمنحك محولات التيار المرنة، والتي تسمى ملفات روجوفسكي، المزيد من الخيارات. تقوم هذه الملفات بإنشاء جهد خرج يتوافق مع التيار الذي تريد التحقق منه. يمكنك استخدامها للعثور على التيارات المتناوبة، والتيار المستمر، وحتى التيارات التوافقية. يساعدك تصميمها على قياس الأشكال الموجية الصعبة. يعد هذا أمرًا جيدًا عندما تحتاج إلى التحقق من جودة الطاقة أو الإشارات الغريبة.

المكونات الأساسية

يحتوي محول التيار المحمول على العديد من الأجزاء المهمة التي تساعده على العمل:

اللف الأساسي: يتصل هذا الجزء بالدائرة الرئيسية ويحمل التيار الذي تريد التحقق منه.

الملف الثانوي: يُنتج هذا الملف تيارًا أصغر يتوافق مع التيار الرئيسي بنسبة محددة.

النواة المغناطيسية: توجه النواة المجال المغناطيسي بين اللفات. تمنحك الأنواع ذات النواة الصلبة دقة عالية. الأنواع المنفصلة والمرنة سهلة التركيب.

السكن والموصلات: الغلاف الخارجي يحمي الأجزاء الداخلية. تساعدك الموصلات الجيدة في الحصول على قراءة ثابتة.

الميزات الرئيسية

النطاق والدقة

تريد أن يقوم محول التيار المحمول الخاص بك بقياس التيار الصحيح. تعمل العديد من النماذج مع الأسلاك الصغيرة وقضبان التوصيل الكبيرة، والتي يصل قياسها إلى 2000 أو حتى 10000 أمبير. إنهم يبقون الأخطاء منخفضة للغاية، فقط حوالي 15 جزءًا في المليون بالنسبة للنسبة والطور.

السلامة والمتانة

أنت بحاجة إلى جهاز يحافظ على سلامتك ويعمل لسنوات. تحتوي العديد من محولات التيار المحمولة على ميزات أمان للاختبار الميداني. تساعدك الفحوصات المنتظمة في العثور على مشكلات مثل انهيار العزل. تظهر اختبارات مقاومة العزل ما إذا كان الجهاز يتآكل. إن العناية الجيدة أو الاستبدال السريع يجعل أجهزتك تدوم لفترة أطول ويوقف الأعطال المفاجئة. العديد من النماذج سهلة الاستخدام ومصممة للأماكن الصعبة. وهذا يساعدك على العمل بشكل أسرع وأكثر أمانًا.

التوافق

تريد أن يعمل محول التيار المحمول الخاص بك مع أدواتك الأخرى. أولاً، تحقق من الإخراج، مثل 333 مللي فولت، أو 5 أمبير، أو 80 مللي أمبير. تأكد من أن عداد الطاقة الخاص بك يطابق الإخراج. في بعض الأحيان، لا يمكنك تغيير الإعدادات في الحقل، لذلك قد تحتاج إلى طلب الإعداد الصحيح من المصنع. فكر في حجم السلك الذي ستقيسه. بعض المحولات تناسب قضبان التوصيل الكبيرة، والبعض الآخر يناسب الأسلاك الصغيرة. تساعد ملفات Rogowski المرنة في الأماكن الضيقة. إذا تغير حملك كثيرًا، فاختر محولًا ذو نطاق واسع. بالنسبة إلى إعداد الفواتير أو المهام عالية الدقة، اختر نموذجًا يتمتع بدقة تزيد عن 1% وتحقق من المعايير التي يلبيها. يعمل العديد من المختبرين مع محولات مختلفة ولديهم منافذ USB أو RS232 أو LAN لتسهيل تصدير البيانات.

التطبيقات

اختبار نظام الطاقة

تحتاج إلى اختبار أنظمة الطاقة في العديد من الأماكن. وتشمل هذه الأماكن المحطات الفرعية والمختبرات والمصانع. يساعدك محول التيار المحمول على قياس التيار بأمان. كما يساعدك في الحصول على الأرقام الصحيحة. وفي المختبرات، يتيح لك استخدام معدات الاختبار الخاصة بك لمزيد من الوظائف. في المصانع، يساعدك على فحص الآلات والحصول على القراءات الصحيحة. والجدول أدناه يوضح كيفية استخدام هذه الأجهزة في المعامل والمصانع:

الصيانة والتشخيص

عند العمل في المحطات الفرعية، تحتاج إلى التحقق من أشياء كثيرة. تساعدك مجموعات اختبار محولات التيار المحمولة على إجراء اختبارات مثل التشبع والنسبة والقطبية. يمكنك أيضًا التحقق من مقاومة اللف. تساعدك هذه الاختبارات على اكتشاف المشاكل قبل أن تتفاقم. يوضح الجدول أدناه ما يمكنك فعله بمجموعات الاختبار هذه:

يمكنك استخدام هذه الأدوات لإجراء فحوصات سريعة ورعاية منتظمة. يساعدك هذا في الحفاظ على أنظمتك آمنة وتعمل بشكل جيد.

المنفعة والاستخدام الصناعي

يمكنك استخدام محول التيار المحمول في العديد من الأماكن. وتشمل هذه الأماكن مواقع المرافق والصناعية. يساعدك على العثور على المشاكل في وقت مبكر وإيقاف الأعطال المكلفة. فيما يلي بعض الأمثلة الواقعية:

عثر أحد المصانع على تيار مرتفع في أحد المحركات وقام بإصلاحه قبل أن ينقطع.

استخدم مكان التخزين البارد أجهزة الاستشعار الحالية للعثور على ضاغط تالف وتغييره قبل أن يتعطل.

كان أحد المطارات يراقب استخدام السيارات ويغيرها عندما يقومون بالإصلاحات، مما يوفر ساعات العمل.

وجدت إحدى المناطق التعليمية أن وحدات التدفئة والتهوية وتكييف الهواء (HVAC) تستخدم قدرًا كبيرًا من الطاقة وأصلحتها لتوفير الطاقة.

قام أحد المستشفيات بفحص أحمال المولدات وإصلاح المشكلات لتكون جاهزة للانقطاعات.

استخدمت مجموعة عقارية البيانات الحالية للتخطيط لتحديث المصاعد القديمة.

يستخدم مركز البيانات سجلات الطاقة للعثور على مشكلات المروحة وإصلاحها.

اختيار محول التيار المحمول

نصائح الاختيار

تريد اختيار محول التيار المحمول المناسب لعملك. ابدأ بالتفكير فيما تحتاج إلى اختباره. تعمل بعض المحولات بشكل أفضل لإجراء فحوصات ميدانية سريعة. البعض الآخر يناسب العمل المعملي أو اختبار المصنع. يجب عليك إلقاء نظرة على الميزات ومطابقتها لمهامك.

فيما يلي جدول لمساعدتك في مقارنة العوامل الرئيسية:
