tr-d
TR
ميزات المنتج
* فتح وإغلاق الهيكل ، سهل التثبيت في الموقع وسهل التشغيل. التثبيت أو الإزالة السريعة والسهلة دون فصل الكابل الأساسي قيد الاختبار ، وفعالًا للاختبار الحالي السهل واليوم.
* جميع أجزاء التشغيل اليدوي عبارة عن عوازل يمكن تشغيلها مباشرة ويمكن تفرعها في أي موضع للكابل.
* تتبنى القشرة عملية تصبغ متكاملة لحام الانصهار بالموجات فوق الصوتية ، ويتم تلقي هيكل اللف من النواة المغناطيسية براتنج الايبوكسي ويمكن أن يكون مستوى مقاوم للماء IP66.
* اعتماد خطية مغناطيسية عالية وحساسية عالية.
تطبيق المنتج
نظام مراقبة الحرائق الكهربائية ، نظام مراقبة الطاقة معدات الإطفاء ، نظام استهلاك الطاقة الذكي ، شبكة طاقة ذكية منخفضة الجهد ، نظام التأريض الحالي الصغير ، حماية التتابع ، نظام حماية المحرك ، وما إلى ذلك للقياس الحالي ومراقبة وحماية الخطوط والمعدات.
معلمات المنتج
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5% ~ 120% | |
تصنيف المدخلات الحالية | 50 ~ 600 أ | التردد المقنن | 50/60 هرتز | |
الحمل المقدر | ＜ 20Ω | درجة الحرارة | 100 ألف | |
فئة الدقة | 0.5 | قوة عازلة | 1000 م أوم/500 فولت/1 دقيقة | |
المعلمات الميكانيكية | قذيفة والهيكل العظمي | PA/PC تصنيف القابلية للاشتعال 94-V0 | طريقة الإخراج | سلك غلاف PVC مرن |
الإخراج الحالي | خط الأسود الأخضر | انتاج الطاقة | الخط الأحمر | |
مخرجات قياس درجة الحرارة | الخط الأصفر - خط أبيض | حماية الإخراج الحالي | أنبوب P6KE12CAPROTECTION | |
المواد الأساسية | الصلب السيليكون / النانوستولاين / بيرمالوي | هيكل الفتح والإغلاق | '304 ' التثبيت مع المسمار لا ينفصلان | |
إبرة ثقب | الفولاذ المقاوم للصدأ '304 ' | خطة البناء | إصلاح المقبض لقفل الكابل |

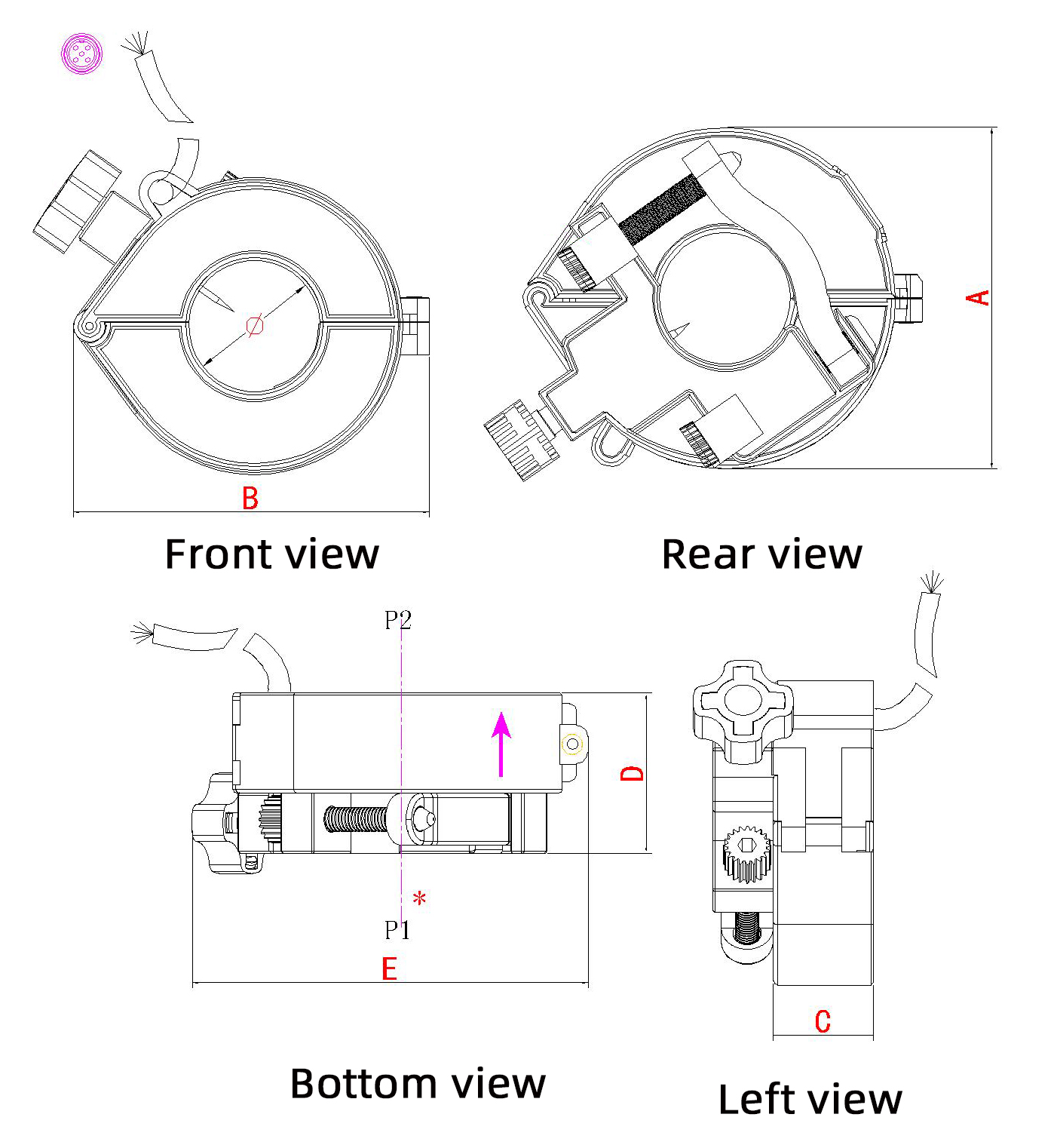

القيمة والأبعاد النموذجية
نموذج | المدخلات | الإخراج | فئة | الأبعاد (مم) | |||||
φ | A | B | C | D | E | ||||
BNWAK-36DW | 50 ～ 600A | 0 ～ 100ma | 0.5 | 35 | 71 | 20 | 34 | 79 | 100 |
BNWSK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
BNWPK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
وصف الرصاص الناتج:
1. طرف الإدخال عبارة عن كابل عبر القلب (P1 → P2).
2. يتم إخراج طرف الإخراج بسلك محمي بخمسة قلوب.
3. يمثل اللون الأحمر محطة قياس الجهد. الأصفر والأبيض هما أجهزة استشعار لدرجة الحرارة.
4. يمثل اللون الأخضر والأسود مخرج الإشارة الحالية الثانوية.
5. تحديد المراسلات القطبية بين 'P1' والخط الأخضر كنهاية بنفس الاسم (*).

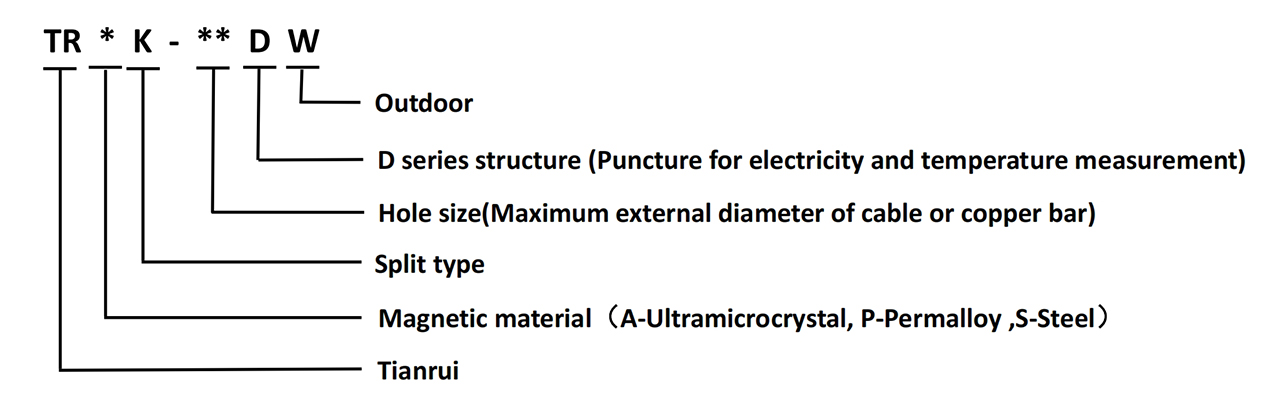

قواعد تسمية نموذج المنتج
احتياطات التثبيت
* عند تشغيل المحول، يجب عليك ارتداء قفازات عازلة ويجب ألا تلمس يديك مباشرة القلب الأحمر للسلك المحمي.
* قبل إغلاق قلب السيليكون الصلب، تأكد من أن الوجه النهائي للشق نظيف وخالي من البقع والشوائب؛ يجب معالجته بعامل مضاد للصدأ.
* استخدم مفتاح الربط (الكهربائي /الهوائي) عند تشديد البراغي وضبط عزم الدوران على نطاق معقول.
