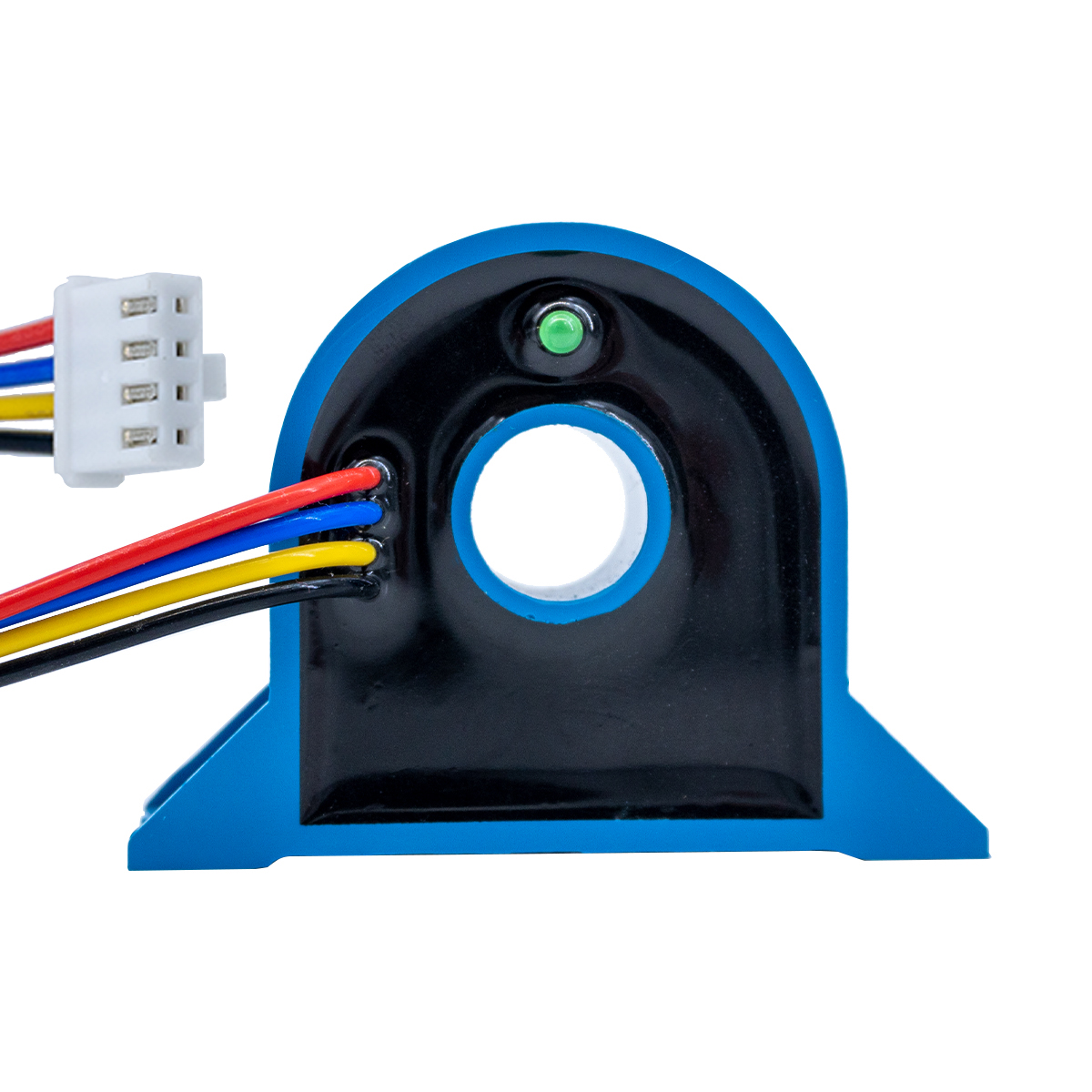

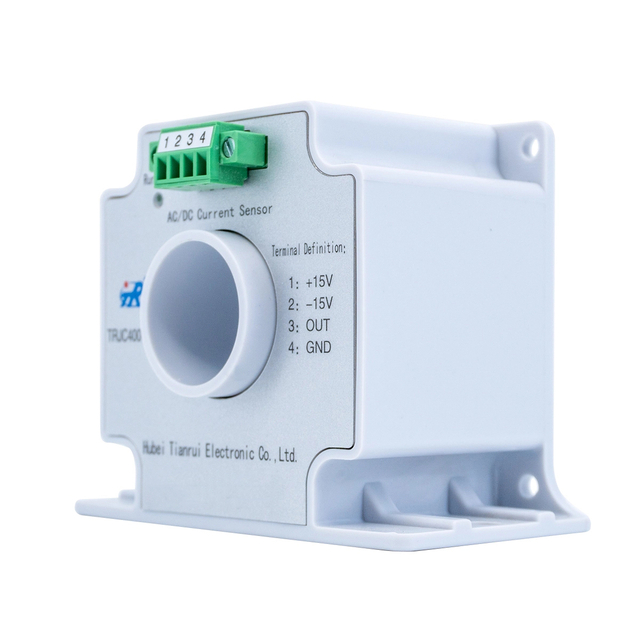

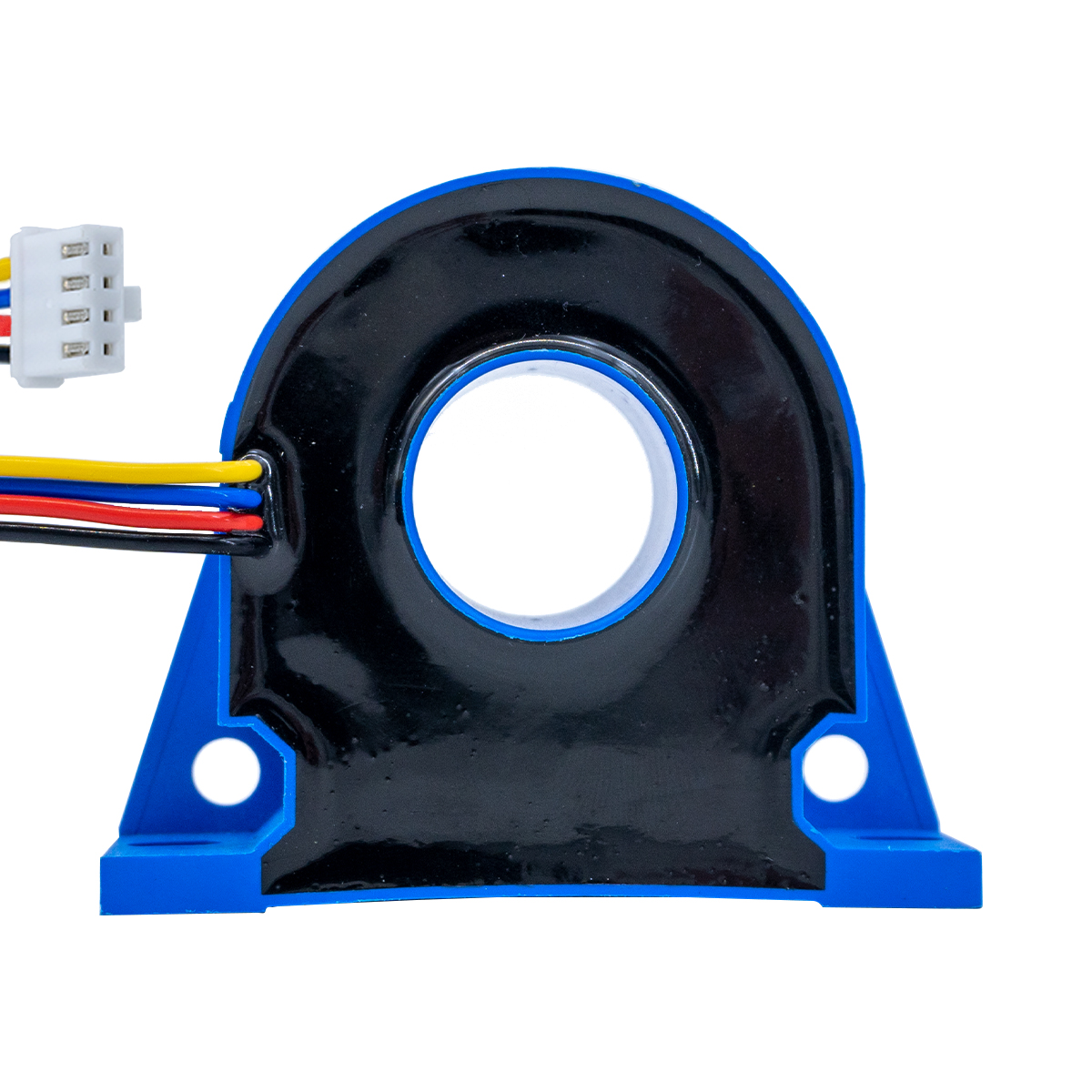

مستشعر تيار عالي الدقة

بوابة التدفق المستشعر الحالي هو جهاز دقيق للغاية يقيس كلاً من التيارات المستمرة والتيار المتردد من خلال استغلال خصائص التشبع المغناطيسي للنواة المغناطيسية. ويعتمد مبدأها على منحنى BH غير الخطي للنواة. يتم تشغيل ملف الإثارة بواسطة إشارة تيار متردد عالية التردد، مما يؤدي إلى تشبع القلب بشكل متكرر في كلا الاتجاهين الموجب والسالب. عندما يكون هناك مجال مغناطيسي خارجي من التيار المقاس، فإنه يخلق عدم تناسق في توقيت التشبع. يؤدي هذا الاختلال إلى ظهور مكون توافقي محدد في ملف استشعار ثانوي، والذي يتم بعد ذلك اكتشافه ومعالجته بدقة لحساب القيمة الدقيقة للتيار الخارجي.

ميزات المنتج

1. دقة ودقة عالية للغاية: إنه يوفر دقة استثنائية، مع إزاحة وانحراف منخفض للغاية، وقادر على قياس التيارات الدقيقة (في نطاق مللي أمبير) حتى في وجود مكونات تيار مستمر كبيرة.

2. استقرار ممتاز للتيار المستمر وانخفاض مستوى الضجيج: على عكس مستشعرات تأثير هول، يوفر مبدأ بوابة التدفق استقرارًا فائقًا لقياسات التيار المستمر والتيار المنخفض التردد مع الحد الأدنى من الضوضاء الجوهرية.

3. عرض النطاق الترددي واسعة: على الرغم من تحسينها من أجل الدقة، تحافظ مستشعرات بوابة التدفق الحديثة أيضًا على عرض نطاق ترددي جيد، ومناسبة لقياس الأشكال الموجية للتيار الديناميكي بدقة.

التطبيقات المشتركة

تُستخدم هذه المستشعرات في التطبيقات الصعبة حيث تكون أعلى دقة أمرًا بالغ الأهمية:

1. أجهزة تحليل الطاقة الدقيقة ومعدات الاختبارات المعملية المتطورة.

2. معدات اختبار البطارية ومراقبة مصفوفة الطاقة الشمسية، حيث يعد القياس الدقيق للتيار أمرًا بالغ الأهمية لحسابات الكفاءة.

3. أنظمة التصوير الطبي (مثل التصوير بالرنين المغناطيسي) وأجهزة البحث العلمي.
