TRJC20-12A
TR
نظرة عامة على المنتج
يقوم عالي الدقة مستشعر التيار بقياس تيار التيار المتردد والتيار المستمر بدقة وثبات استثنائيين. يقوم بتحويل التيار إلى إشارة كهربائية متناسبة للمراقبة والتحكم الدقيق في أنظمة الطاقة. باستخدام التقنيات المتقدمة مثل تأثير Hall أو طرق التدفق الصفري، فإنه يوفر خطية عالية وإزاحة منخفضة واستجابة سريعة. تُستخدم أجهزة الاستشعار هذه على نطاق واسع في محولات الطاقة وأنظمة الطاقة المتجددة والشبكات الذكية والأتمتة الصناعية. بفضل ميزات مثل القدرة القوية على مقاومة التداخل والتصميم المدمج، تضمن أجهزة الاستشعار الحالية عالية الدقة قياسًا موثوقًا للتيار، وحماية النظام، وتحسين الكفاءة في التطبيقات الصعبة التي تتطلب اكتشافًا دقيقًا للتيار.
ميزات المنتج
* ردود فعل التعويض المغناطيسي متعدد القنوات.
* تيارات صغيرة منحرفة.
* الخطية متفوقة.
* تحمل عزلة عالية .
* خطأ صغير بين الإدخال والإخراج.
* عرض النطاق الترددي واسع النطاق.
* سرعة الاستجابة السريعة.
* دقة عالية.
* انخفاض درجة الحرارة الانجراف.
تطبيق المنتج
* الكشف عن الطاقة الجديدة.
* منتجات القاعة البديلة .
* قياس الطاقة الإلكترونية.
* التحكم والقياس الصناعي.
* منشأة طبية.
* معيار الاختبارات المعملية.
* المركبات الكهربائية والنقل.
* الصك والعداد.
معلمات المنتج
يكتب | رمز | حالة الاختبار | دقيقة | تقييم | الأعلى | وحدة | |
نطاق القياس | أنا PM | - | ±20 | ±30 | ADC | ||
مزود الطاقة | الخامس ج | النطاق الكامل | ±12 | ± 15 | ± 15.5 | VDC | |
الاستهلاك الحالي | أنا ج | ضمن نطاق I PM | ± 15 | ±55 | ±75 | م | |
نسبة | ك ن | الإدخال ： الإخراج | 500:1 | - | |||
تصنيف الانتاج الحالي | أنا sn | التيار التمهيدي الحالي | - | ± 40 | - | م | |
قياس المقاومة | ص م | الرجوع إلى pic.1 | - | 150 | - | Ω | |
دقة | x ه | 25 ± 10 ℃ | - | - | 0.05 | % | |
الخطي | ε | - | - | - | 0.02 | % | |
معامل الانجراف في درجة الحرارة | TCI خارج | - | - | - | 0.1 | جزء في المليون/ك | |
صفر إزاحة الحالية | أنا س | 25 ± 10 ℃ | - | - | ±20 | ua | |
صفر إزاحة الحالية | أنا | نطاق درجة حرارة التشغيل الكامل | - | - | ±50 | ua | |
تموج الحالي | في | DC-10Hz | - | - | 2 | ua | |
وقت الاستجابة الديناميكي | ر | 5 ٪ حتى 90 ٪ IPN | - | - | 1 | نحن | |
DI/DT يتبع بدقة | DI/DT | - | 200 | - | - | أ/الولايات المتحدة | |
عرض النطاق الترددي (- 3 ديسيبل) | F | - | 0 | - | 100 | khz | |
ملحوظة: التيار المقنن هو تيار rms عند قياس التيار المتردد
الخصائص العامة
يكتب | رمز | حالة الاختبار | دقيقة | ن اسمي | الأعلى | وحدة |
نطاق درجة حرارة التشغيل | ر | - | -40 | - | +85 | ℃ |
نطاق درجة حرارة التخزين | ر | - | -55 | - | +100 | ℃ |
إشارة مؤشر حالة الإخراج | - | عندما يكون ضوء مؤشر حالة الإخراج قيد التشغيل، فهذا يعني أن المنتج يعمل بشكل طبيعي، ولا يتجاوز تيار الإدخال للقضيب قدرته على التحمل؛ عندما ينطفئ ضوء مؤشر حالة الإخراج، فهذا يشير إلى أن المنتج لا يعمل بشكل صحيح أو أن القيمة الحالية للإدخال لشريط التوصيل تتجاوز قدرته. | ||||
ميزة الأمن
يكتب | رمز | حالة الاختبار | دقيقة | ن اسمي | الأعلى | وحدة | |
الجهد المعزول تحمل | بين الابتدائية والثانوية | VD | 50 هرتز ، 1 دقيقة | - | 5 | - | كيلو فولت |
العزلة العابرة تحمل الجهد | بين الابتدائية والثانوية | VW | 50us | - | 10 | - | كيلو فولت |

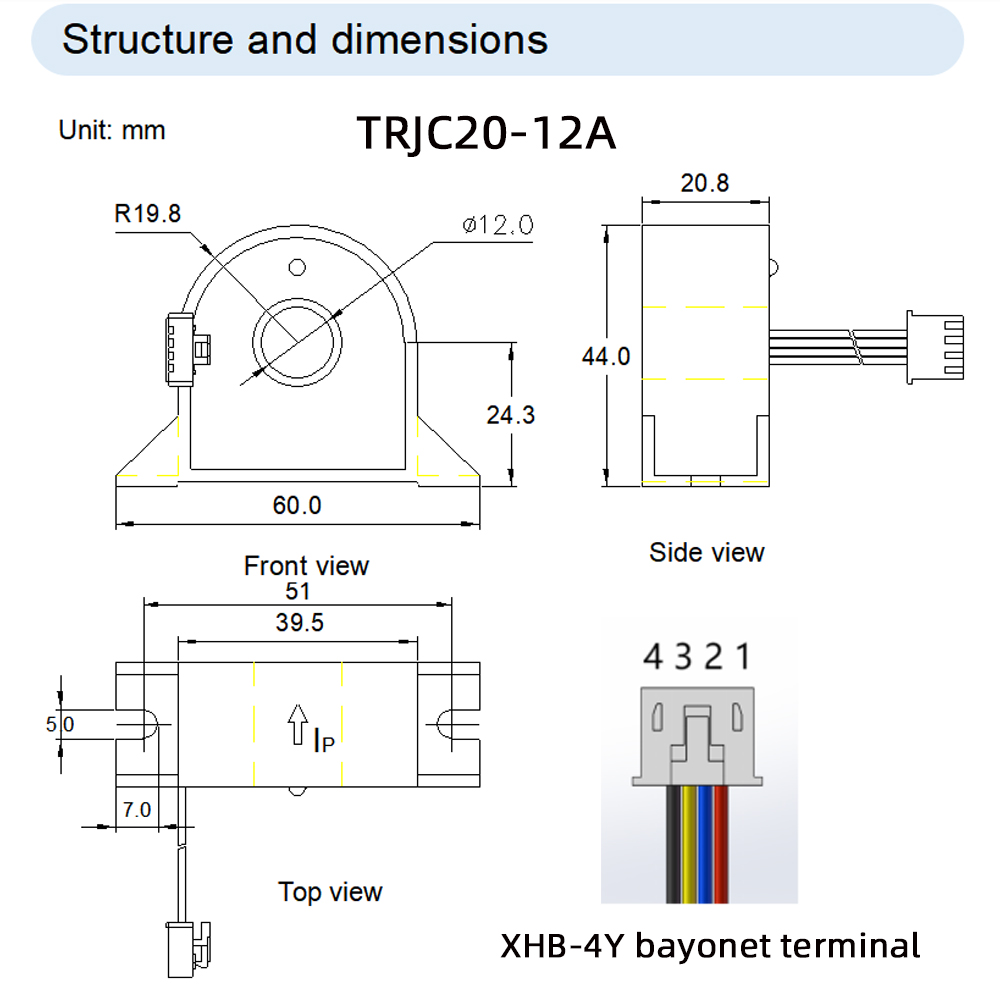

هذا المنتج عبارة عن جزء مصبوب، ومادة ABS، وتحمل الشكل والأبعاد وفقًا لـ GB/T14486-2008 MT6.
نوع مخرج سلك الرصاص، السلك: تفلون 1332-20AWG/19-0.185TS/0D1.56، متصل بطرف حربة XHB-4Y.
