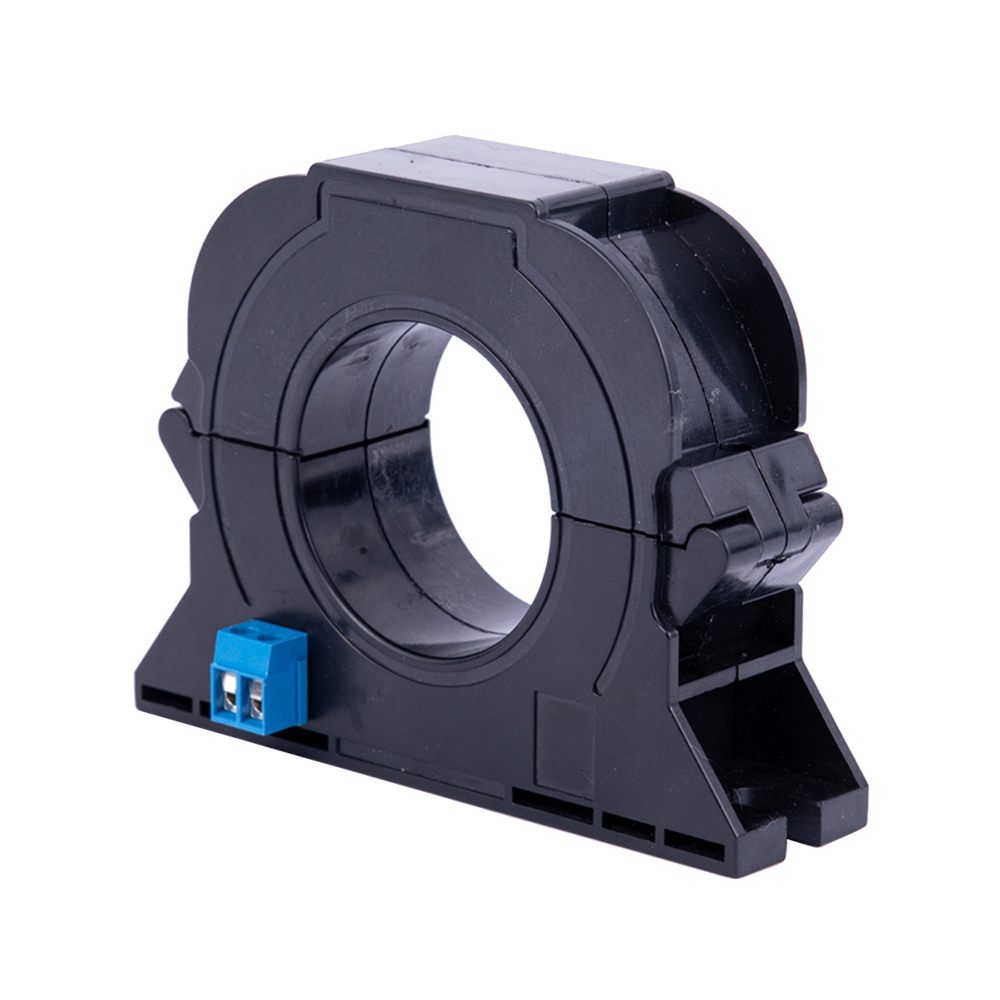

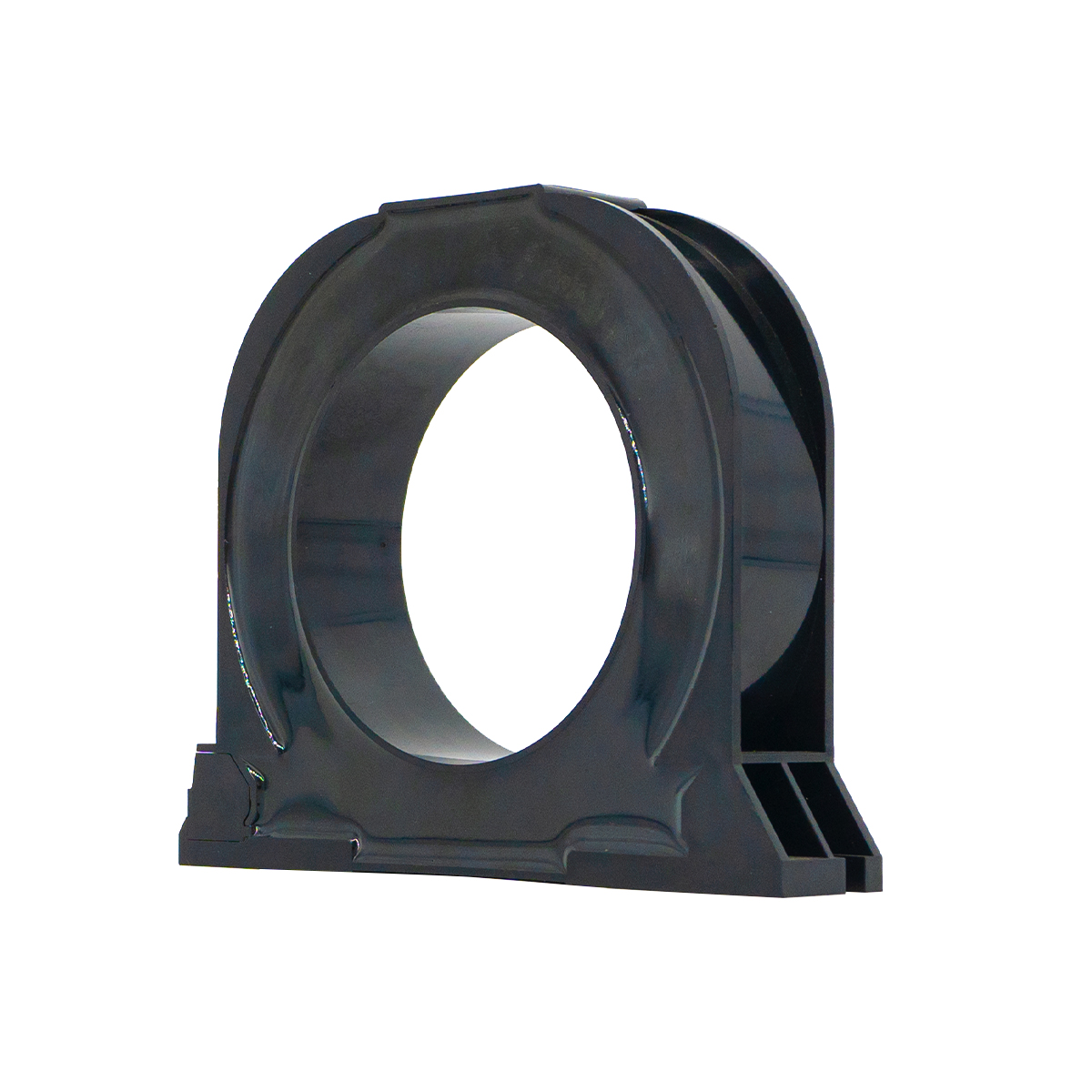

محول التوازن الحالي الأساسي

A محول التوازن الحالي الأساسي، المعروف أيضًا باسم محول التيار ذو التسلسل الصفري، تم تصميمه لغرض محدد: اكتشاف تسرب الأرض أو تيارات الأعطال الأرضية. ويعتمد مبدأها على الجمع المتجه للمجالات المغناطيسية. تمر جميع الموصلات ثلاثية الطور (والمحايدة، إن وجدت) عبر نافذة قلب حلقي واحد (على شكل حلقة). في ظل الظروف العادية والمتوازنة، تلغي المجالات المغناطيسية الناتجة عن تيارات الطور الثلاثة بعضها البعض، مما يؤدي إلى تدفق صافي صفر في القلب وعدم وجود خرج من الملف الثانوي. ومع ذلك، في حالة حدوث خطأ أرضي، يتدفق تيار تسرب (تيار تسلسل صفري)، مما يؤدي إلى خلل في التوازن. ينتج عن هذا الاختلال مجال مغناطيسي صافي، والذي يؤدي بعد ذلك إلى توليد تيار في الملف الثانوي، مما يشير إلى حدوث خطأ.

ميزات المنتج

1. حساسية عالية لعدم التوازن: إنها حساسة بشكل استثنائي للتيارات الصغيرة غير المتوازنة (التسلسل الصفري)، والتي عادةً ما يتم تفويتها بواسطة أجهزة قياس الطور القياسية، مما يجعلها مثالية للكشف عن الأخطاء الأرضية.

2. غير حساس للأحمال المتوازنة: يتجاهل عمدا تيارات الحمل العادية ثلاثية الطور، حتى العالية منها، طالما أنها متوازنة. وهذا يمنع التعثر المزعج.

3. جهاز الحماية المتخصصة: وظيفتها الوحيدة هي حماية السلامة، وليس قياس الطاقة أو مراقبة الحمل.

التطبيقات المشتركة

يعد CBCT مكونًا رئيسيًا في أنظمة السلامة الكهربائية:

1. الحماية من الأعطال الأرضية في دوائر المحركات، والمفاتيح الكهربائية، وأنظمة توزيع الطاقة.

2. المكون الأساسي لمرحلات الأعطال الأرضية (GFRs) وقواطع دائرة التسرب الأرضي (ELCBs).

3. حماية المعدات والأفراد من مخاطر فشل العزل في المنشآت مثل المنشآت الصناعية وعمليات التعدين.
