نظرة عامة على المنتج
محول التيار ذو الحلقة المغلقة المتبقية من الصفر (RZCT) هو جهاز استشعار تيار دقيق للغاية مصمم لاكتشاف التسرب أو التيارات المتبقية في أنظمة الطاقة ثلاثية الطور. على عكس محولات التيار التقليدية التي تقيس تيارات الطور بشكل فردي، يقيس RZCT مجموع المتجهات لجميع تيارات الطور التي تمر عبر قلبها. في ظل الظروف المتوازنة العادية، يكون مجموع التيارات ثلاثية الطور صفرًا. ومع ذلك، في حالة حدوث خطأ في العزل أو تسرب أو خطأ أرضي، يتم إنشاء تيار متبقي غير متوازن، والذي يكتشفه RZCT بدقة ويحوله إلى إشارة خرج متناسبة.
ميزات المنتج
* وضع الإخراج المرن، المقبس أو إخراج الرصاص.
* مجموعة متنوعة من خيارات قطر الثقب الأساسي، قطر الثقب من φ12mm إلى φ260mm.
* الصب مع راتنجات الايبوكسي، استقرار جيد.
* اعتماد نفاذية مغناطيسية عالية من الفولاذ النيكل أو النواة المغناطيسية النانوية، مع خطية جيدة وحساسية عالية.
* خصائص التوازن الممتازة ، مع قدرة التداخل القوية المضادة للالكترومغناطيسية.
تطبيق المنتج
مناسب لحماية المحرك ، جهاز حماية التتابع الكهرومغناطيسي ، جهاز حماية الحواسيب الصغيرة ؛ كهربائي
مراقبة الحريق ، نظام تسرب الحرائق ، نظام التأريض الحالي المنخفض.
معلمات المنتج
كهربائي أداء | درجة حرارة التشغيل | -40 ℃～+70 ℃ | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5 ٪ ～ 120 ٪ | |
تصنيف المدخلات الحالية (AC) | 10MA ～ 5A | تردد العمل | 45 ～ 1250Hz | |
الإخراج المقدر (AC) | 0 ～ 1V أو 0 ～ 5MA | قوة متوسطة | 3000 فولت تيار متردد/دقيقة | |
فئة الدقة | 0.5، 1.0، 2.0 | مقاومة العزل | >500 ميجا أوم/500 فولت تيار مستمر | |
ميكانيكي بناء | مادة الصدفة | PBT/PC Plame Letrardant Grade 94-V0 | طريقة الإخراج | مقبس أو سلك غلاف محمي |
المواد الأساسية الحديدية | الصلب النيكل أو فائق microcrystalline | خطة البناء | براغي التثبيت قاعدة ثابتة | |
الختم والملء | راتنج الايبوكسي | البيئة متطلبات | قابل روهز |

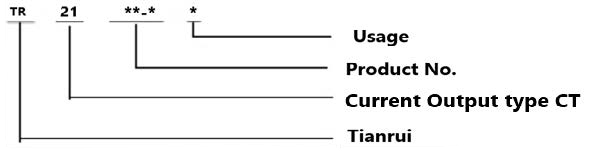

تعريف النموذج
القيمة النموذجية للمنتجات الرئيسية
نموذج لا. | إدخال تيار القيمة المقدرة AC | تصنيف مستمر التيار المتردد الحراري | شائع تحويل نسبة | دقة فصل | ثانوي تحميل (Ω ) | الأبعاد （ مم ） | |
الفتحة د | حجم آخر | ||||||
TR21125B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤200 | 25 | LWHJ-A1-A2 80-22-69.5-68- 5.2-8 |
TR21126B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 45 | LWHJ-A1-A2 120-33-101.5- 98-5.2-8.5 |
TR21127B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 55 | LWHJ-A1-A2 150-35-126- 126-5.2-12 |
TR2174B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 35 | LWHJ-A1-A2 100-30-90- 83.5-5.2-9.5 |
TR21313B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 32 | LWHJ-A1-A2 91-28-70-80- 5.5-7.5 |
TR21314B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 45 | LWHJ-A1-A2 104-28-83-93- 5.5-7.5 |
TR21315B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 65 | LWHJ-A1-A2 126-28-105- 115-5.5-7.5 |
TR21316B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 80 | LWHJ-A1-A2 143-28-122- 132-5.5-7.5 |
TR21317B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 105 | LWHJ-A1-A2 172-28-151- 161-5.5-7.5 |
TR21117B | 10 مللي أمبير ~ 5 أمبير | 10A | 1000: 1 2000: 1 | 0.2，0.5 | ≤500 | 72 | LWHJ-A1-A2 175-42-150- 150-6.2-13 |

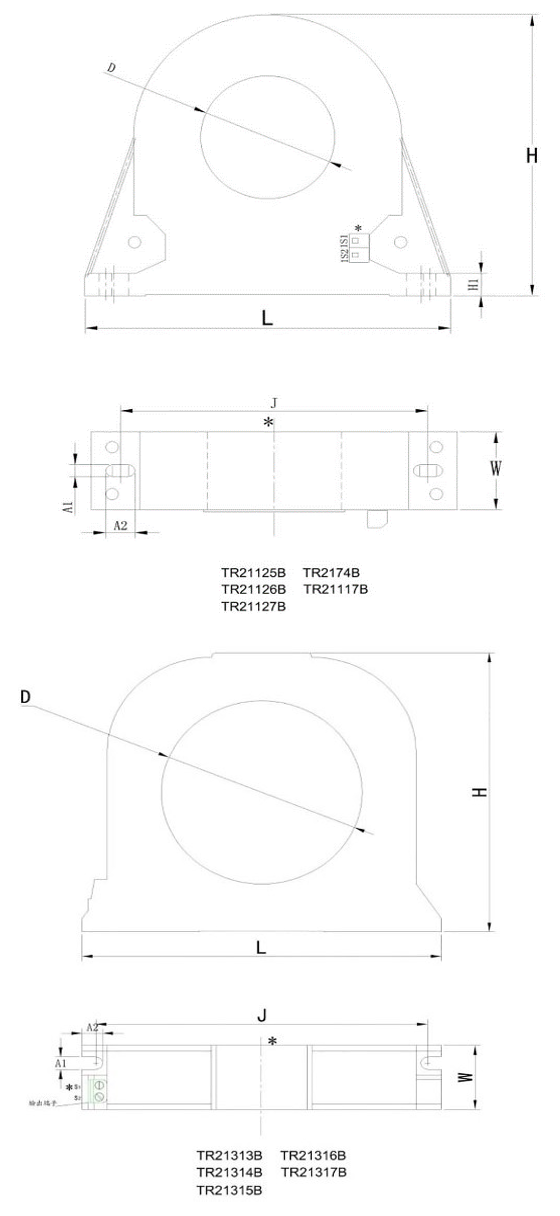

مخطط هيكل المخطط التفصيلي (الوحدة: مم）
