تراك-بي
TR

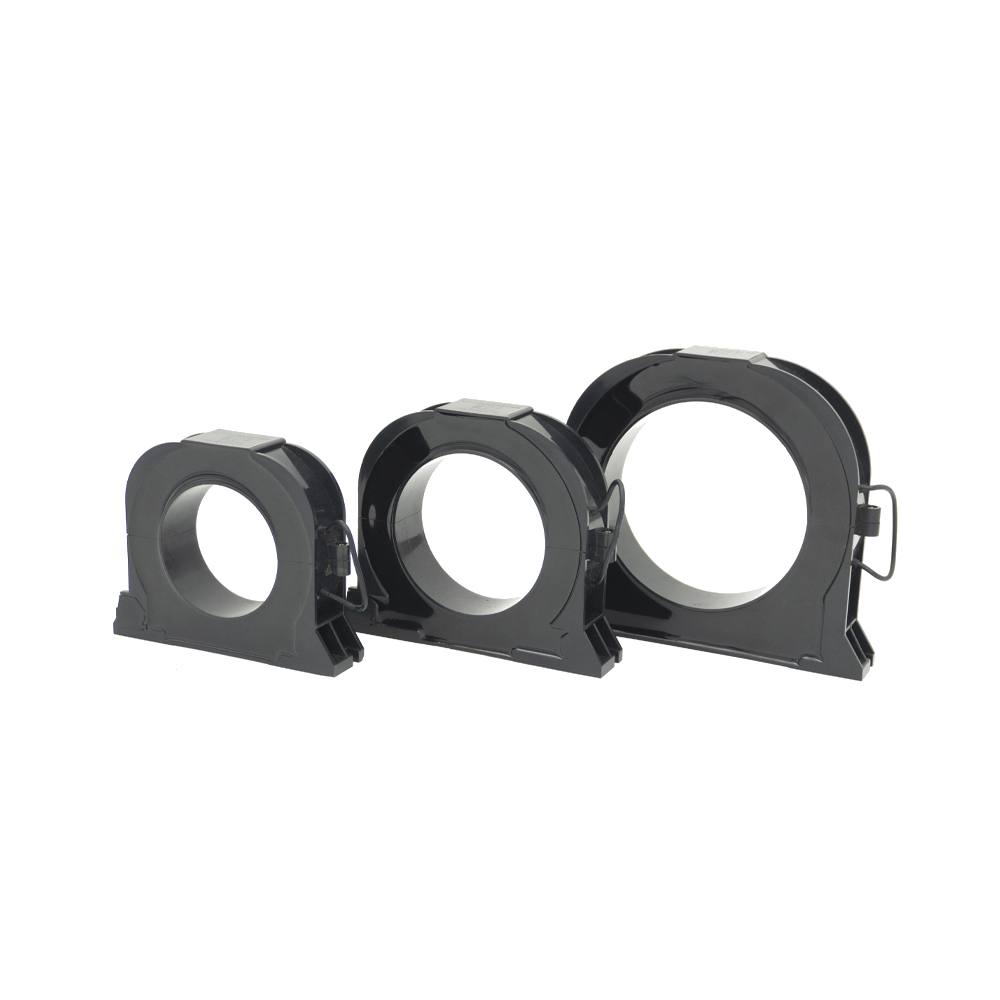

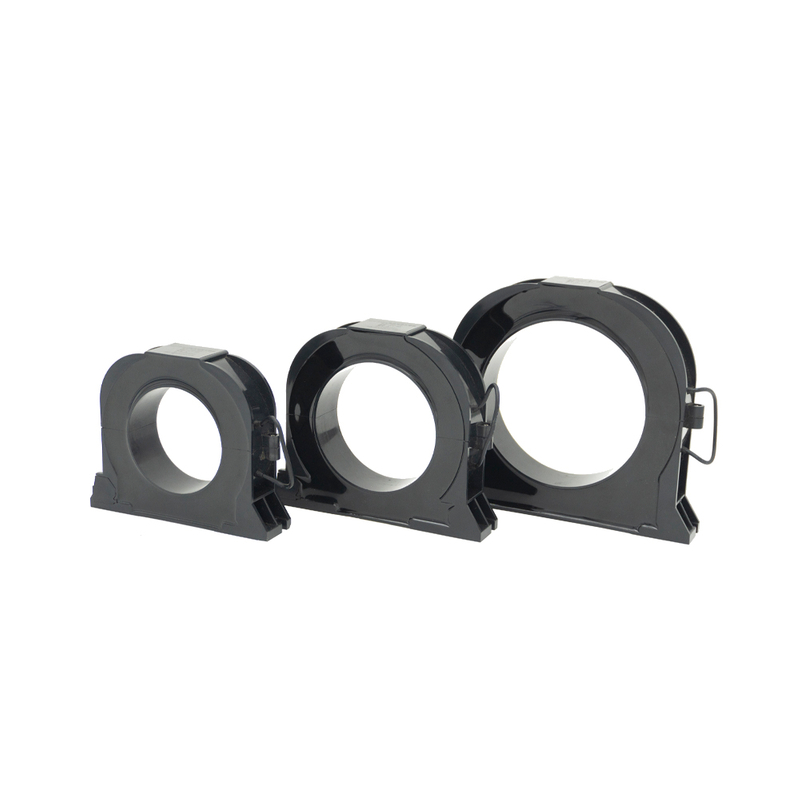

نظرة عامة على المنتج
محول تيار التوازن الأساسي 0–10 مللي أمبير CBCT ( محول تيار تسلسل Z ero ZCT) هو جهاز استشعار دقيق مصمم لاكتشاف التسرب أو التيارات المتبقية في أنظمة الطاقة الكهربائية. إنه يعمل عن طريق قياس المجموع المتجه للتيارات المتدفقة عبر الموصلات ثلاثية الطور. في ظل ظروف الحمل المتوازنة العادية، يساوي مجموع كل تيارات الطور صفرًا، ولا يتم إنشاء أي إشارة خرج. عندما يحدث خطأ أرضي أو فشل في العزل أو تسرب، ينشأ خلل في التوازن، وينتج المحول إشارة خرج ثانوية مقابلة، عادةً في نطاق 0 ~ 10 مللي أمبير ، بما يتناسب مع تيار العطل.
ميزات المنتج
* هيكل منفصل، سهل التركيب في الموقع وسهل التشغيل.
* هيكل اللف المغناطيسي مصنوع من راتنجات الايبوكسي، والجوانب النهائية للشق متطابقة، والثبات جيد.
* اعتماد نواة فائقة النفاذية فائقة الصغر ، مع خطية جيدة وحساسية عالية.
تطبيق المنتج
نظام مراقبة الحرائق الكهربائية، نظام مراقبة الطاقة لمعدات مكافحة الحرائق، مشروع إعادة بناء شبكة الطاقة الريفية، نظام استهلاك الطاقة الذكي، نظام التأريض منخفض التيار، حماية التتابع الكهرومغناطيسي، المراقبة البيئية عبر الإنترنت، إلخ.
تحميل ورقة الحجم
معلمات المنتج
| الأداء الكهربائي | درجة حرارة التشغيل | -40 درجة مئوية -+70 درجة مئوية | الرطوبة النسبية | ≤90 ٪ |
| مستوى الجهد | 0.4/0.66/0.72kV | النطاق الخطي | 5 ٪ ～ 1000 ٪ | |
| تصنيف المدخلات الحالية | 0-1أ | التردد المقنن | 50/60 هرتز | |
| الإخراج المقدر | 0-0.25 مللي أمبير أو 0-1 فولت | تردد الطاقة تحمل الجهد | 3 كيلو فولت/دقيقة | |
| فئة الدقة | 0.5، 1.0 | العزل strenth | 1000mΩ/500V/Min | |
| الهيكل الميكانيكي | قذيفة والهيكل العظمي | PBT/PC Plame Letrardant Grade 94-V0 | طريقة الإخراج | خطوط غمد |
| المواد الأساسية الحديدية | البلورة النانوية | بنية تقسيم النواة | '304 ' التثبيت مع المسمار لا ينفصلان | |
| الختم والملء | راتنج الايبوكسي | خطة البناء | إصلاح المسمار التثبيت الأساسي |

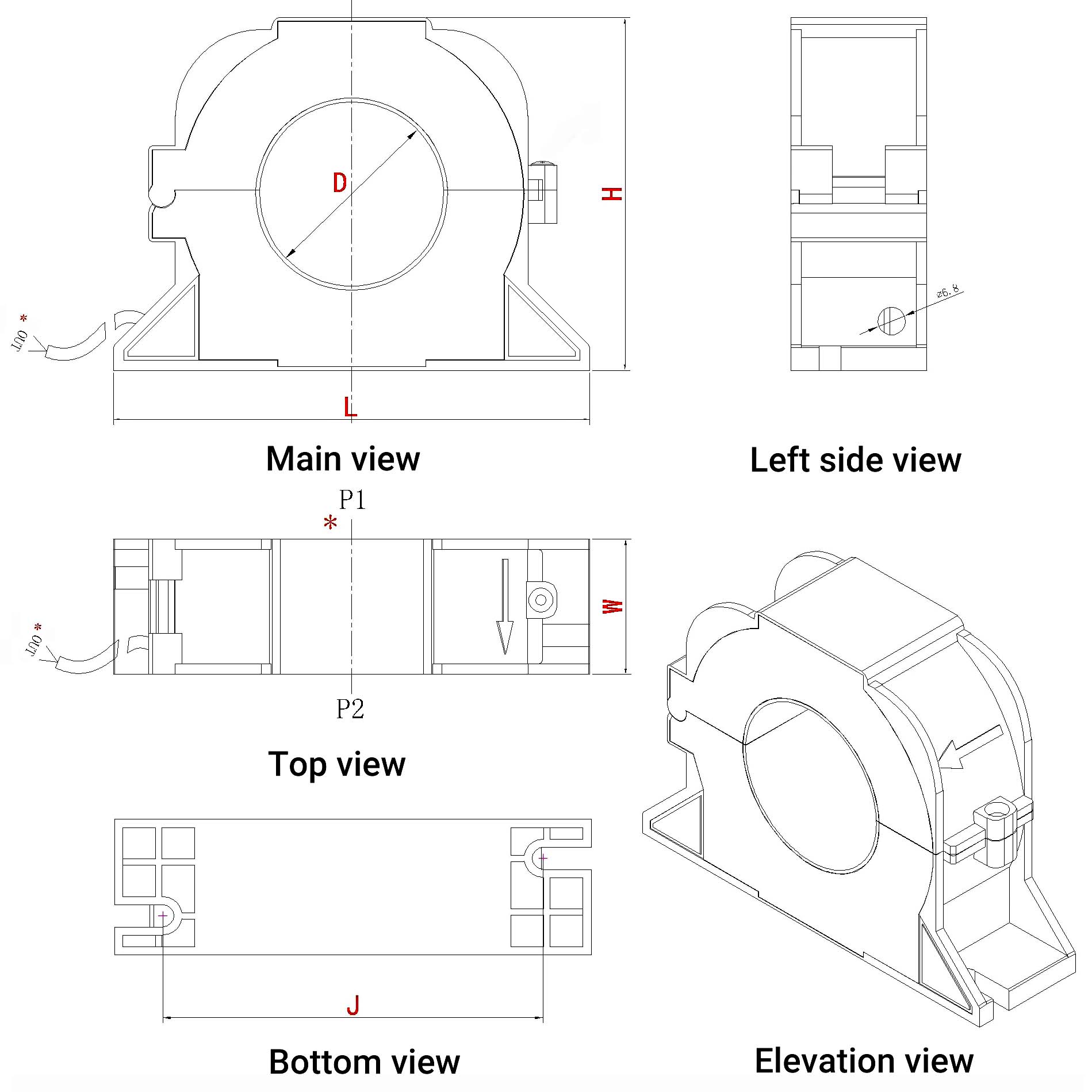

أبعاد الشكل والتركيب
| رقم موديل المنتج | المدخلات المقدرة | الإخراج المقدر | فئة الدقة | الأبعاد (مم) | |||||
| D | L | W | H | J | K | ||||
| trak-30b | 0-1أ | 0-1أ (0.5MA) | 0.5 1.0 | 30 | 88 | 30 | 68 | 76 | M5 |
| Trak-45b | 45 | 116 | 33 | 86 | 92 | M5 | |||
| trak-65b | 65 | 130 | 33 | 105 | 110 | M6 | |||
| Trak-80b | 80 | 160 | 33 | 128 | 143 | M6 | |||
| Trak-100b | 100 | 188 | 33 | 154 | 178 | M6 | |||
احتياطات التثبيت
* يجب أن يمر السلك الحي والسلك المحايد عبر الفتحة الأساسية للمحول في نفس الوقت.
* قبل إغلاق النواة الحديدية تأكد من أن الوجه النهائي للشق نظيف وخالي من البقع والشوائب
* استخدم مفتاح عزم الدوران (كهربائي/ هوائي) عند ربط البراغي، واضبط عزم الدوران على نطاق معقول.
