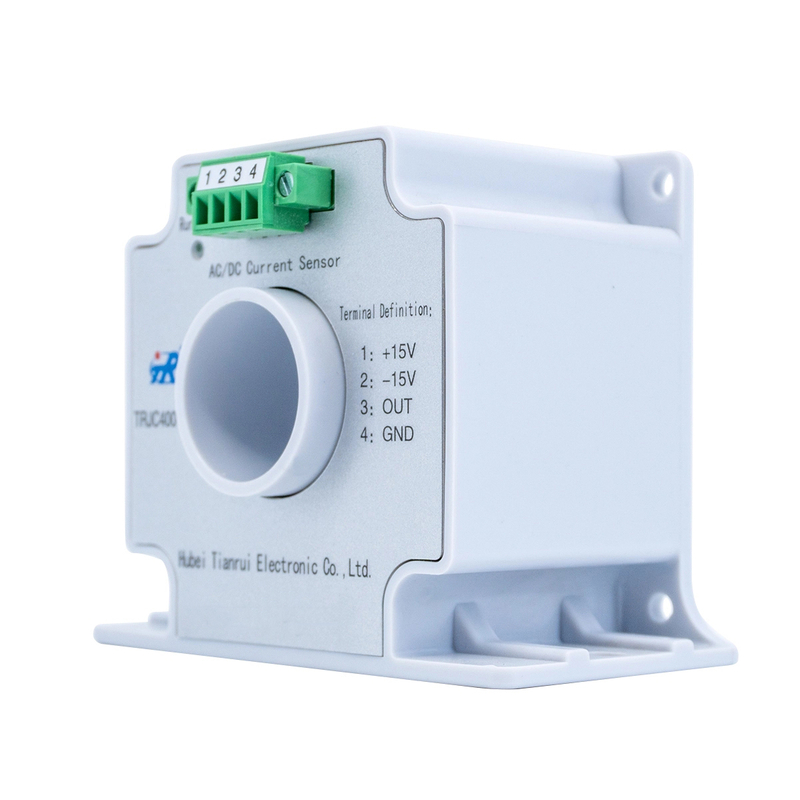

TRJC400-26A
TR
نظرة عامة على المنتج
تم تصميم مستشعر التيار عالي الدقة لقياس تيار التيار المتردد والتيار المستمر بدقة مع الحد الأدنى من الأخطاء والاستقرار الممتاز. إنه يحول التيار المقاس إلى جهد متناسب أو إشارة تيار للمراقبة والتحكم الدقيقين. باستخدام التقنيات المتقدمة مثل تأثير Hall أو طرق التدفق الصفري ذات الحلقة المغلقة، فإنه يضمن خطيًا عاليًا، وانجرافًا منخفض الحرارة، واستجابة سريعة. تُستخدم أجهزة الاستشعار هذه على نطاق واسع في إلكترونيات الطاقة والأتمتة الصناعية وأنظمة الطاقة المتجددة والمركبات الكهربائية. بفضل الموثوقية العالية والتصميم المدمج والقدرة القوية على مقاومة التداخل، توفر أجهزة الاستشعار الحالية عالية الدقة قياسًا دقيقًا للتيار لتشغيل النظام بكفاءة وأمان.
ميزات المنتج
* ردود فعل التعويض المغناطيسي متعدد القنوات.
* تيارات صغيرة منحرفة.
* الخطية متفوقة.
* تحمل عزلة عالية .
* خطأ صغير بين الإدخال والإخراج.
* عرض النطاق الترددي واسع النطاق.
* سرعة الاستجابة السريعة.
* دقة عالية.
* انخفاض درجة الحرارة الانجراف.
تطبيق المنتج
* الكشف عن الطاقة الجديدة.
* منتجات القاعة البديلة .
* قياس الطاقة الإلكترونية.
* التحكم والقياس الصناعي.
* منشأة طبية.
* معيار الاختبارات المعملية.
* حركة السكك الحديدية.
* الأدوات والأجهزة.
معلمات المنتج
يكتب | رمز | حالة الاختبار | دقيقة | تقييم | الأعلى | وحدة |
نطاق القياس | أنا PM | - | - | ±400 | ±480 | العاصمة |
مزود الطاقة | الخامس ج | النطاق الكامل | ± 14.5 | ± 15 | ± 15.5 | الخامس العاصمة |
الاستهلاك الحالي | أنا ج | ضمن نطاق I PM | ± 40 | ± 240 | ± 280 | م |
نسبة | ك ن | الإدخال ： الإخراج | 2000: 1 | - | ||
تصنيف الانتاج الحالي | أنا sn | التيار التمهيدي الحالي | - | ± 200 | - | م |

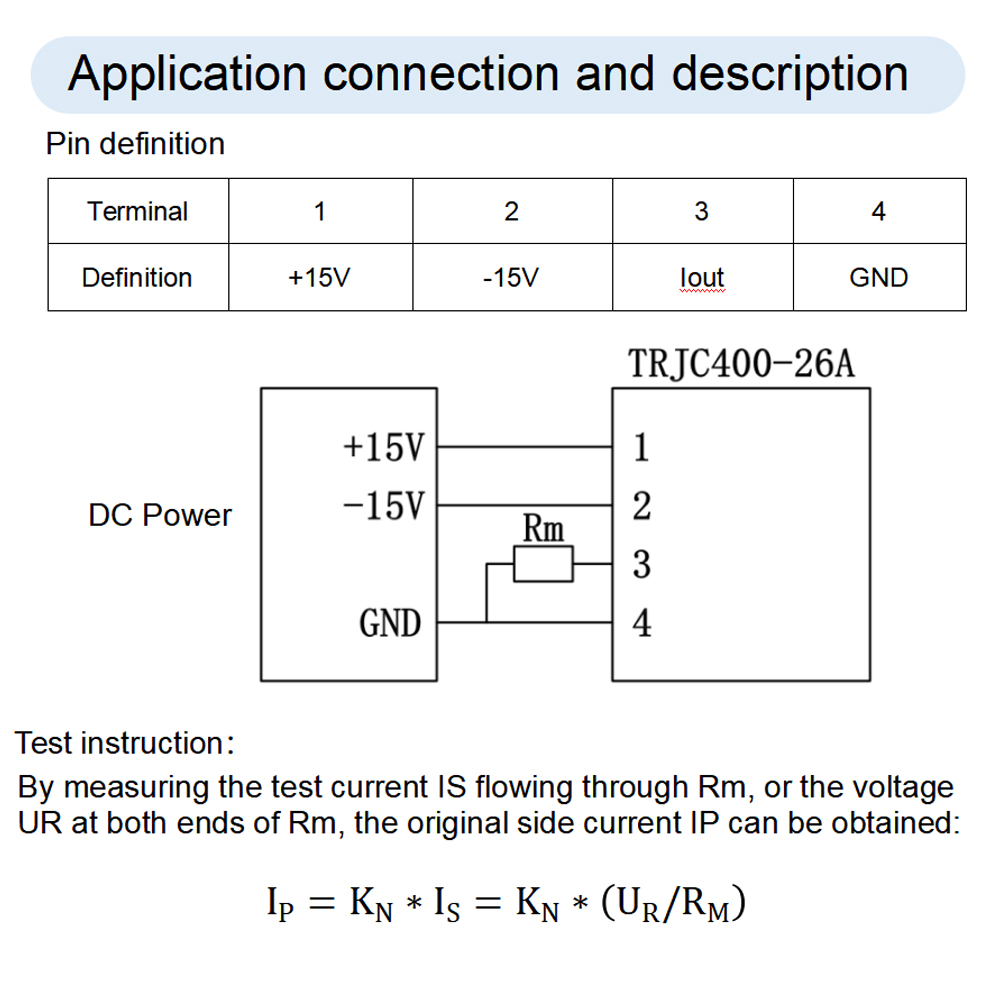

قياس المقاومة | ص م | الرجوع إلى pic.1 | - | 5 | 12 | Ω |
دقة | x ه | 25 ± 10 ℃ | - | - | 0.02 | % |
الخطي | ε | - | - | - | 20 | جزء في المليون |
معامل الانجراف في درجة الحرارة | TCI خارج | - | - | - | 0.1 | جزء في المليون/ك |
صفر إزاحة الحالية | أنا س | 25 ± 10 ℃ | - | - | ± 5 | ua |
صفر إزاحة الحالية | أنا | نطاق درجة حرارة التشغيل الكامل | - | - | ± 10 | ua |
تموج الحالي | في | DC-10Hz | - | - | 2 | ua |
وقت الاستجابة الديناميكي | ر | 5% حتى 90%I PN | - | - | 1 | نحن |
DI/DT يتبع بدقة | DI/DT | - | 200 | - | - | أ/الولايات المتحدة |
عرض النطاق الترددي (- 3 ديسيبل) | F | - | 0 | - | 100 | khz |
ملحوظة: التيار المقنن هو تيار rms عند قياس التيار المتردد
الخصائص العامة
يكتب | رمز | حالة الاختبار | دقيقة | ن اسمي | الأعلى | وحدة |
نطاق درجة حرارة التشغيل | ر | - | -40 | - | +85 | ℃ |
نطاق درجة حرارة التخزين | ر | - | -55 | - | +100 | ℃ |
إشارة إشارة حالة الإخراج | - | عندما يكون ضوء مؤشر حالة الإخراج (LED الأخضر) قيد التشغيل، فهذا يعني أن المنتج يعمل بشكل طبيعي، ولا يتجاوز تيار الإدخال للقضيب قدرته على التحمل؛ عندما ينطفئ ضوء مؤشر حالة الإخراج، فهذا يشير إلى أن المنتج لا يعمل بشكل صحيح أو أن القيمة الحالية للإدخال لشريط التوصيل تتجاوز قدرته. | ||||
ميزة الأمان
يكتب | رمز | حالة الاختبار | دقيقة | ن اسمي | الأعلى | وحدة | |
تحمل الجهد المعزول | بين الابتدائية والثانوية | VD | 50 هرتز ، 1 دقيقة | - | 2.5 | - | كيلو فولت |
العزلة العابرة تحمل الجهد | بين الابتدائية والثانوية | VW | 50us | - | 5 | - | كيلو فولت |
هذا المنتج عبارة عن جزء مصبوب، ومادة PC، وتحمل الشكل والأبعاد وفقًا لـ GB/T14486-2008 MT6؛
نوع الإخراج الطرفي، متصل بمحطة 2EDGKM3.81-4P.
