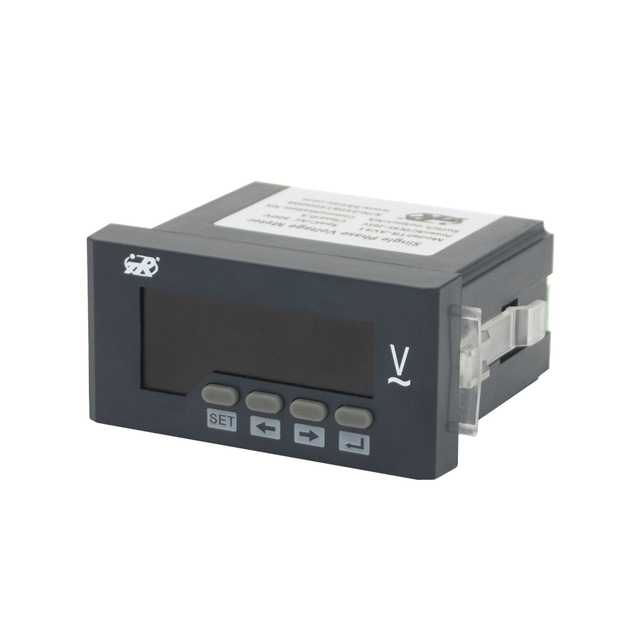

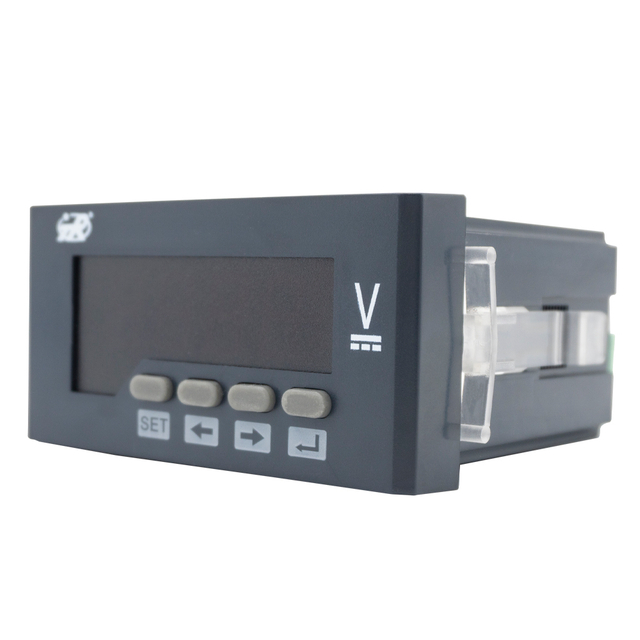

متر الجهد

A متر الجهد هي أداة متخصصة مصممة للقياس الدقيق والعرض الرقمي لمستويات الجهد. يعتمد تشغيله على أخذ عينات المدخلات ذات المقاومة العالية والتحويل التناظري إلى الرقمي. يستخدم جهاز القياس شبكة مقسم الجهد لقياس جهد الإدخال العالي إلى نطاق قابل للقياس، والذي يتم تكييفه بعد ذلك من خلال دوائر الترشيح والتضخيم. أحد المكونات المهمة هو المحول التناظري إلى الرقمي (ADC)، الذي يحول الإشارة التناظرية المعالجة إلى قيمة رقمية. تتم معالجة هذه القيمة بواسطة متحكم دقيق ويتم عرضها رقميًا على شاشة LCD أو شاشة LED.

ميزات المنتج

1. دقة عالية والقرار: يوفر قراءات دقيقة للجهد بدقة تصل إلى مستويات الميليفولت، ويتم عرضها على شاشة رقمية واضحة تزيل أخطاء اختلاف المنظر الموجودة في أجهزة القياس التناظرية.

2. مقاومة عالية للمدخلات وقابلية للبرمجة: تتميز بمقاومة الإدخال التي تتجاوز عادة 1MΩ لتقليل تحميل الدائرة. يدعم نطاقات الإدخال القابلة للبرمجة (على سبيل المثال، 0-100 فولت تيار مستمر، 0-300 فولت تيار متردد) ووحدات العرض القابلة للتكوين.

3. تصميم معزول وسهل التكامل: يتضمن العزل الكهربائي بين دوائر القياس وشاشة العرض/مصدر الطاقة، مما يضمن السلامة والحصانة من الضوضاء. تعمل أبعادها المدمجة والموحدة على تسهيل تكامل اللوحة بسلاسة.

التطبيقات المشتركة
تعتبر وحدات DPM للجهد الكهربائي ضرورية عبر قطاعات متعددة:
1. وحدات إمداد الطاقة: مراقبة في الوقت الحقيقي لاستقرار جهد الخرج
2. لوحات التحكم الصناعية: قياس جهود التحكم وإشارات العمليات في أنظمة التشغيل الآلي
3. معدات الاختبار والقياس: بمثابة شاشات العرض الأساسية في أجهزة القياس المتعددة، والمعايرات، والأدوات المخبرية
4. أنظمة الطاقة المتجددة: مراقبة جهد بنك البطارية ومخرجات العاكس في منشآت الطاقة الشمسية وطاقة الرياح
