TR-DV51
TR

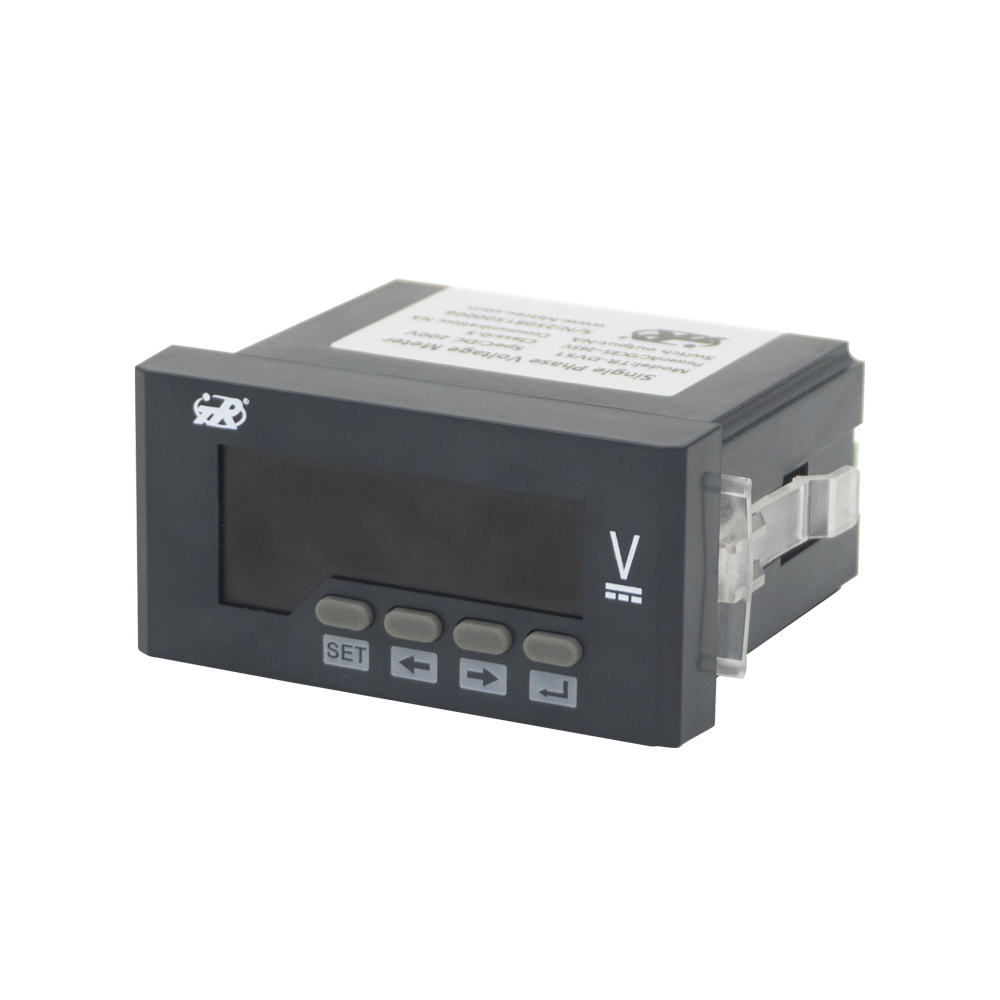

نظرة عامة على المنتج
يعد مقياس الجهد أحادي الطور مع نطاق إدخال DC من 2 فولت إلى 1000 فولت أداة قياس دقيقة مصممة للمراقبة الدقيقة للجهد المباشر في الأنظمة الكهربائية. فهو يوفر قراءات الجهد الكهربي في الوقت الحقيقي، مما يضمن سلامة وكفاءة واستقرار إمدادات الطاقة في التطبيقات الصناعية والتجارية والمختبرية. مع مرونة نطاق الإدخال العالية، هذا المقياس مناسب للدوائر ذات الجهد المنخفض بالإضافة إلى أنظمة التيار المستمر ذات الجهد العالي، مما يجعله متعدد الاستخدامات لمجموعة متنوعة من سيناريوهات القياس.
ميزات المنتجات
* قياس عالي الدقة لجهد التيار المتردد/المستمر أحادي الطور.
* توفير شاشة العرض الرقمية للأنبوب واستعلام البيانات المحلية.
* نسبة PT قابلة للبرمجة.
* دعم الاتصالات RS-485، بروتوكول Modbus-RTU.
* تقديم الدعم لمفتاح الإدخال والإخراج وإخراج الإرسال التناظري.
* مجموعة متنوعة من الأبعاد لتلبية المتطلبات المختلفة لصندوق التوزيع الكهربائي.
تطبيقات مقياس الجهد المستمر DC أحادي الطور (2 فولت - 1000 فولت):
الأتمتة الصناعية:
يستخدم لمراقبة جهد التيار المستمر في لوحات التحكم وأنظمة القيادة والآلات الصناعية لضمان التشغيل السليم ومنع حالات الجهد الزائد أو انخفاض الجهد.
أنظمة الطاقة المتجددة:
مثالية لمحطات الطاقة الشمسية وأنظمة طاقة الرياح ومراقبة تخزين البطاريات، حيث تتتبع بدقة جهد التيار المستمر عبر المصفوفات الشمسية أو بنوك البطاريات.
المركبات الكهربائية وأنظمة الشحن:
تراقب جهد البطارية وجهد ناقل التيار المستمر في المركبات الكهربائية ومحطات الشحن، مما يدعم الشحن الآمن وإدارة الطاقة بكفاءة.
تطبيقات المختبرات والاختبارات:
توفر قياسًا دقيقًا للجهد للتجارب والاختبارات الإلكترونية وأغراض البحث.
مراقبة مصدر الطاقة:
تستخدم في لوحات توزيع الطاقة DC وأنظمة UPS لمراقبة استقرار الجهد وحماية المعدات الحساسة.
| البعد المخطط (L × H) | تباين تجميع اللوحة (A×B) | البعد المفتوح (S×Y) | إجمالي الطول (ن) | عميق (م) | |
| 48 × 48 | 44 × 44 | 45 × 45 | 90 | 84 | |
| 48 × 96 | 90 × 44 | 92 × 45 | 93 | 78 | √ |
| 72 × 72 | 67 × 67 | 68 × 68 | 93 | 78 | |
| 80 × 80 | 75 × 75 | 76 × 76 | 93 | 78 | |
| 96 × 96 | 91 × 91 | 92 × 92 | 93 | 78 | |
| 120 × 120 | 110 × 110 | 111 × 111 | 93 | 78 |
معلمات المنتج
اتصال | مرحلة واحدة |
جهد المدخلات | DC 2V 20V 200V 1000V |
الحمل الزائد | الاستمرارية: 1.2 مرة / لحظة: 2 مرات / 1S |
دقة | الفئة 0.5،0.2 |
استهلاك الطاقة | ≤2va |
تكرار | 45-65 هرتز |
مزود الطاقة | التيار المتناوب 220 فولت (المصنع الافتراضي) ؛ AC85~265&DC100V; تيار متردد 380 فولت؛ تيار مستمر 48 فولت. DC24V. DC12V. (حسب الطلب) |
تردد الطاقة تحمل الجهد | 2kV/1min |
درجة حرارة التشغيل | -10-+55 درجة مئوية |
درجة حرارة التخزين | -20-+75 درجة مئوية |
الرطوبة النسبية | ＜ 80 ٪ RH |
تعريف النموذج
نظرة عامة على المنتج
يعد مقياس الجهد أحادي الطور مع نطاق إدخال DC من 2 فولت إلى 1000 فولت أداة قياس دقيقة مصممة للمراقبة الدقيقة للجهد المباشر في الأنظمة الكهربائية. فهو يوفر قراءات الجهد الكهربي في الوقت الحقيقي، مما يضمن سلامة وكفاءة واستقرار إمدادات الطاقة في التطبيقات الصناعية والتجارية والمختبرية. مع مرونة نطاق الإدخال العالية، هذا المقياس مناسب للدوائر ذات الجهد المنخفض بالإضافة إلى أنظمة التيار المستمر ذات الجهد العالي، مما يجعله متعدد الاستخدامات لمجموعة متنوعة من سيناريوهات القياس.
ميزات المنتجات
* قياس عالي الدقة لجهد التيار المتردد/المستمر أحادي الطور.
* توفير شاشة العرض الرقمية للأنبوب واستعلام البيانات المحلية.
* نسبة PT قابلة للبرمجة.
* دعم الاتصالات RS-485، بروتوكول Modbus-RTU.
* تقديم الدعم لمفتاح الإدخال والإخراج وإخراج الإرسال التناظري.
* مجموعة متنوعة من الأبعاد لتلبية المتطلبات المختلفة لصندوق التوزيع الكهربائي.
تطبيقات مقياس الجهد المستمر DC أحادي الطور (2 فولت - 1000 فولت):
الأتمتة الصناعية:
يستخدم لمراقبة جهد التيار المستمر في لوحات التحكم وأنظمة القيادة والآلات الصناعية لضمان التشغيل السليم ومنع حالات الجهد الزائد أو انخفاض الجهد.
أنظمة الطاقة المتجددة:
مثالية لمحطات الطاقة الشمسية وأنظمة طاقة الرياح ومراقبة تخزين البطاريات، حيث تتتبع بدقة جهد التيار المستمر عبر المصفوفات الشمسية أو بنوك البطاريات.
المركبات الكهربائية وأنظمة الشحن:
تراقب جهد البطارية وجهد ناقل التيار المستمر في المركبات الكهربائية ومحطات الشحن، مما يدعم الشحن الآمن وإدارة الطاقة بكفاءة.
تطبيقات المختبرات والاختبارات:
توفر قياسًا دقيقًا للجهد للتجارب والاختبارات الإلكترونية وأغراض البحث.
مراقبة مصدر الطاقة:
تستخدم في لوحات توزيع الطاقة DC وأنظمة UPS لمراقبة استقرار الجهد وحماية المعدات الحساسة.
| البعد المخطط (L × H) | تباين تجميع اللوحة (A×B) | البعد المفتوح (S×Y) | إجمالي الطول (ن) | عميق (م) | |
| 48 × 48 | 44 × 44 | 45 × 45 | 90 | 84 | |
| 48 × 96 | 90 × 44 | 92 × 45 | 93 | 78 | √ |
| 72 × 72 | 67 × 67 | 68 × 68 | 93 | 78 | |
| 80 × 80 | 75 × 75 | 76 × 76 | 93 | 78 | |
| 96 × 96 | 91 × 91 | 92 × 92 | 93 | 78 | |
| 120 × 120 | 110 × 110 | 111 × 111 | 93 | 78 |
معلمات المنتج
اتصال | مرحلة واحدة |
جهد المدخلات | DC 2V 20V 200V 1000V |
الحمل الزائد | الاستمرارية: 1.2 مرة / لحظة: 2 مرات / 1S |
دقة | الفئة 0.5،0.2 |
استهلاك الطاقة | ≤2va |
تكرار | 45-65 هرتز |
مزود الطاقة | التيار المتناوب 220 فولت (المصنع الافتراضي) ؛ AC85~265&DC100V; تيار متردد 380 فولت؛ تيار مستمر 48 فولت. DC24V. DC12V. (حسب الطلب) |
تردد الطاقة تحمل الجهد | 2kV/1min |
درجة حرارة التشغيل | -10-+55 درجة مئوية |
درجة حرارة التخزين | -20-+75 درجة مئوية |
الرطوبة النسبية | ＜ 80 ٪ RH |
تعريف النموذج
