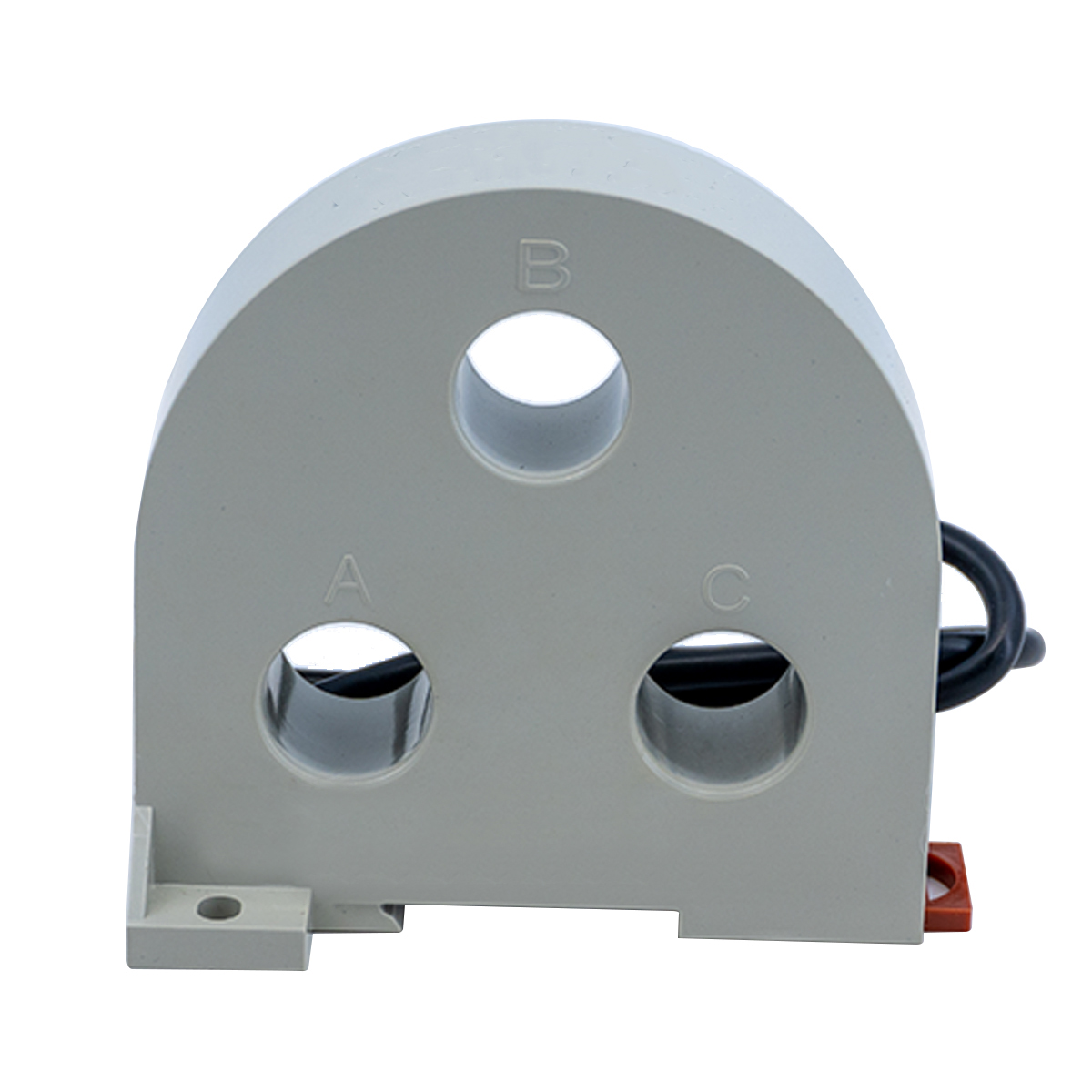

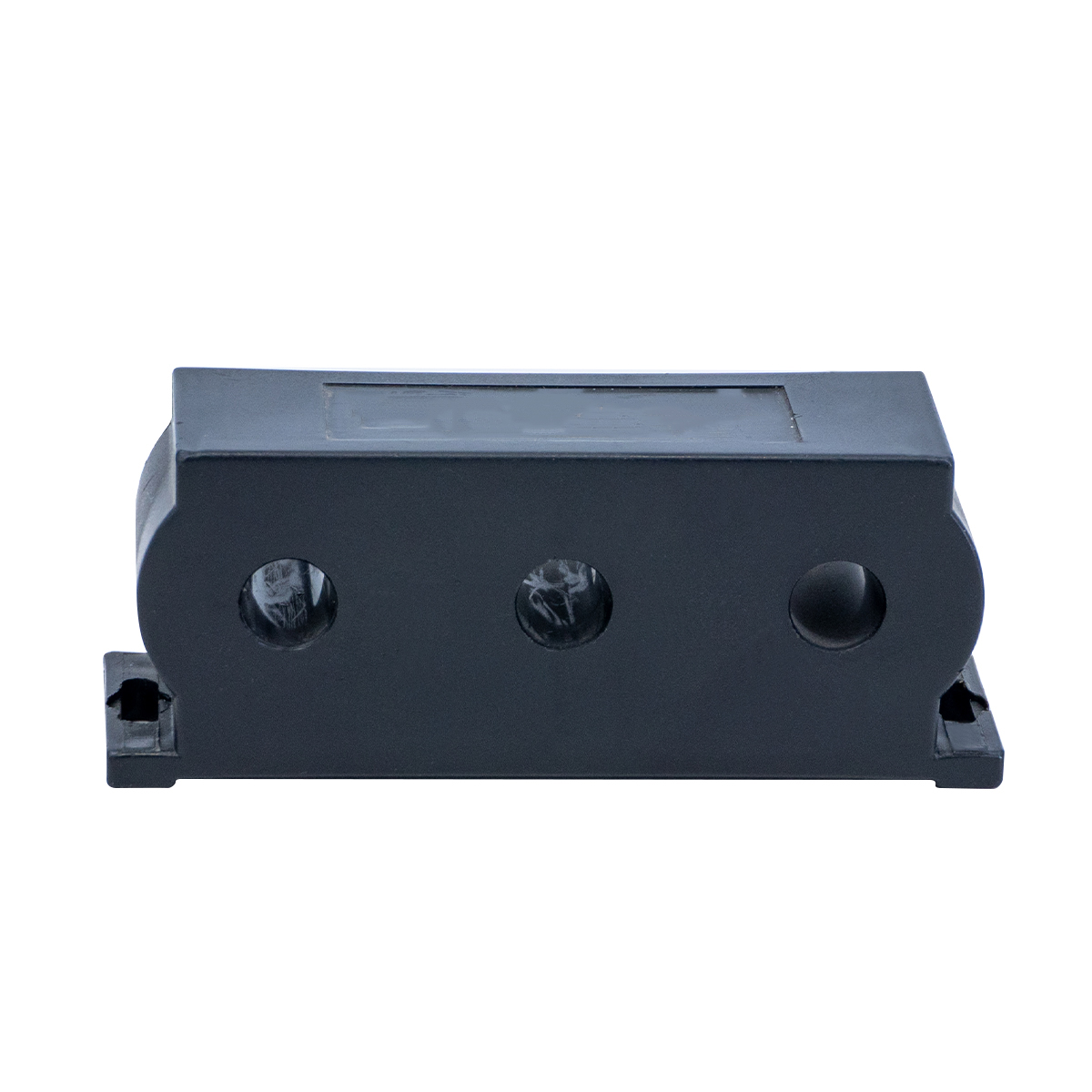

محول تيار ثلاثي الطور لحماية المحرك

محول التيار ثلاثي الطور هو جهاز كهربائي يستخدم لقياس أنظمة الطاقة ثلاثية الطور ومراقبتها وحمايتها بدقة. إنه يحول مستويات التيار العالية من كل مرحلة إلى قيم أصغر يمكن التحكم فيها ومناسبة لأجهزة القياس والمرحلات الواقية. من خلال توفير العزل الكهربائي بين دائرة الطاقة ذات الجهد العالي ومعدات القياس، فإنه يضمن السلامة والموثوقية. تُستخدم أجهزة CT ثلاثية الطور بشكل شائع في توزيع الطاقة، والأتمتة الصناعية، وأنظمة إدارة الطاقة للكشف عن الأحمال الزائدة، والأخطاء، والأحمال غير المتوازنة. بفضل دقتها العالية وثباتها، فإنها تلعب دورًا حيويًا في مراقبة الطاقة بكفاءة والحفاظ على الأداء الأمثل للشبكات الكهربائية.

توافر الحالة:



رسالتك

الخصائص الرئيسية

ميزات المنتج

* حمل زائد واسع ومتناسق ممتاز.

* يمكن تحويل تيار الإدخال المختلف إلى قيمة قياسية موحدة، وهو أمر مناسب للحصول على الإشارة.

* طرق التثبيت المختلفة ، تثبيت PCB اختياري وطرق تثبيت الترباس.

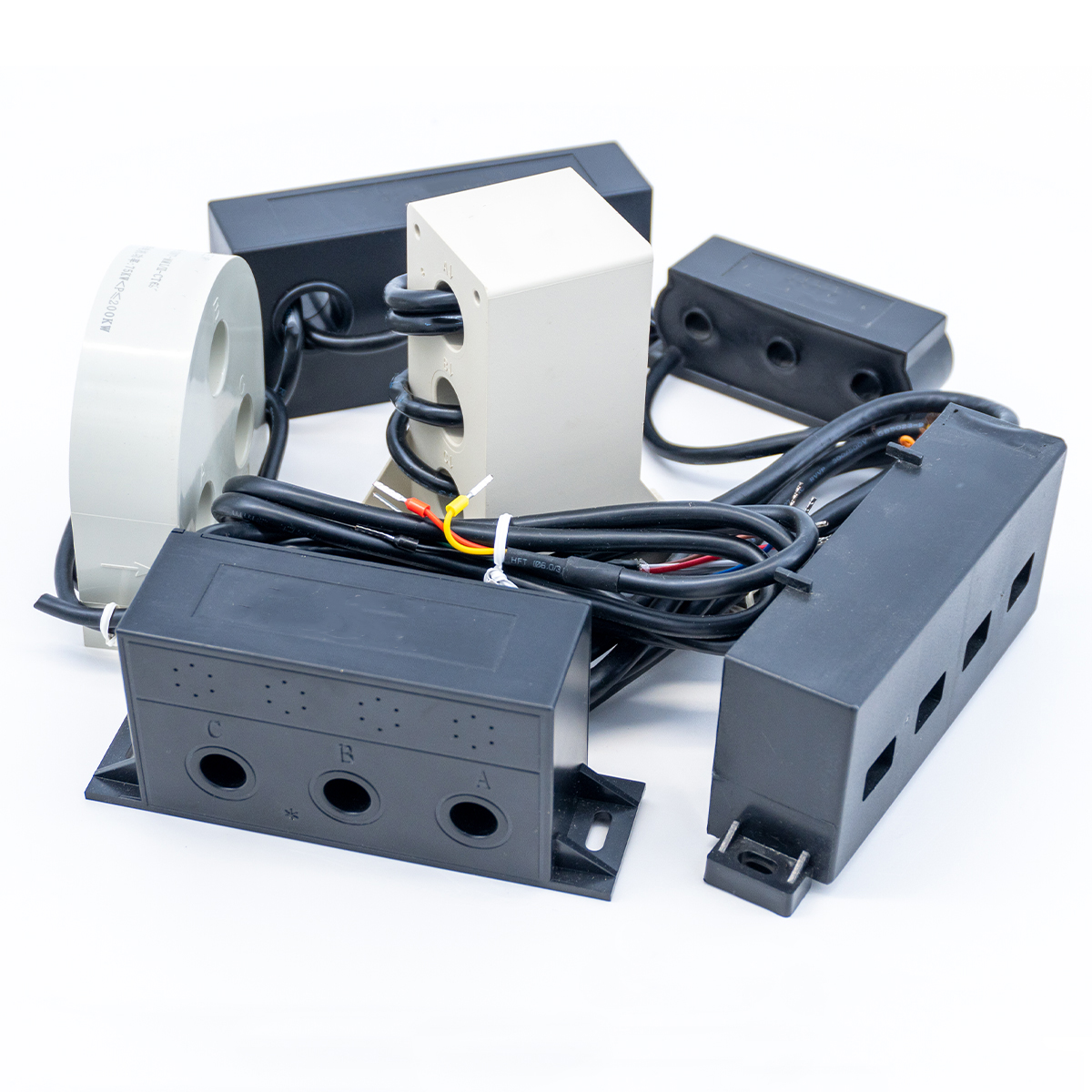

* تتوفر هياكل الشكل المختلفة.

تطبيق المنتج
تستخدم محولات التيار ثلاثية الطور على نطاق واسع في أنظمة توزيع الطاقة , ولوحات التحكم الصناعية , وأنظمة إدارة الطاقة والشبكات الذكية. إنها تلعب دورًا رئيسيًا في مراقبة تيارات الحمل، واكتشاف الأخطاء، وتحسين كفاءة الطاقة، وضمان السلامة في كل من شبكات الطاقة التجارية والصناعية.

معلمات المنتج

الأداء الكهربائي

درجة حرارة التشغيل

-25°C-+55°C/- 40°C-+85°C اختياري

الرطوبة النسبية

≤90 ٪ HPA

العزل الداخلي

راتنج الايبوكسي

مقاومة العزل

>500 م أوم/500 فولت تيار مستمر

قوة متوسطة

2500 فولت تيار متردد/1 دقيقة

تحمل الجهد الدافع

5000 فولت (1.2/50 ميكروثانية).

موجة البرق القياسية)

تردد العملية

50-400 هرتز

فئة الدقة

وفق

(IEC 61869-2) أو

(جيجابايت 20840.2-2014)

دقة 0.5،1.0 فئة

صديقة للبيئة

وفقا لمتطلبات بنفايات

شهادة

وفقا ل CE

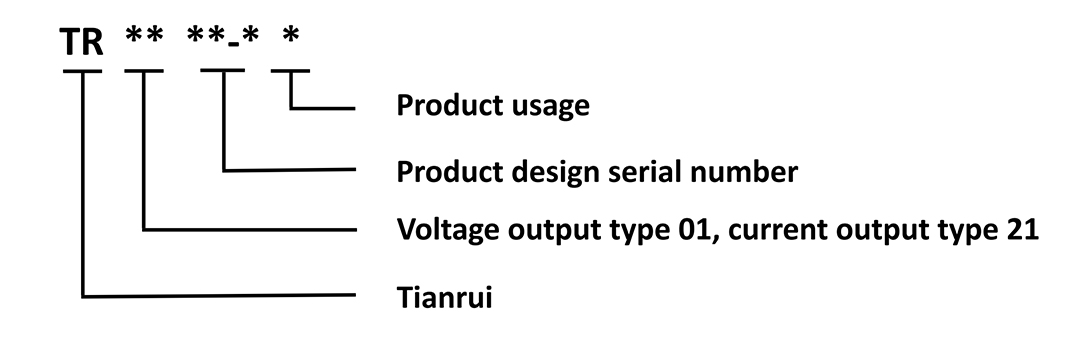

تعريفات النموذج

ثلاث مراحل المحولات الحالية

القيمة النموذجية للمنتجات

يكتب	المدخلات المقدرة (التيار المتردد) الإدخال الحالي/ الجهد الناتج	دقة فصل	الزائد الوقت (الأوقات)	مدة الوقت (الأوقات)	ملائم محرك الطاقة (كيلوواط)	أبعاد)	تثبيت طريقة

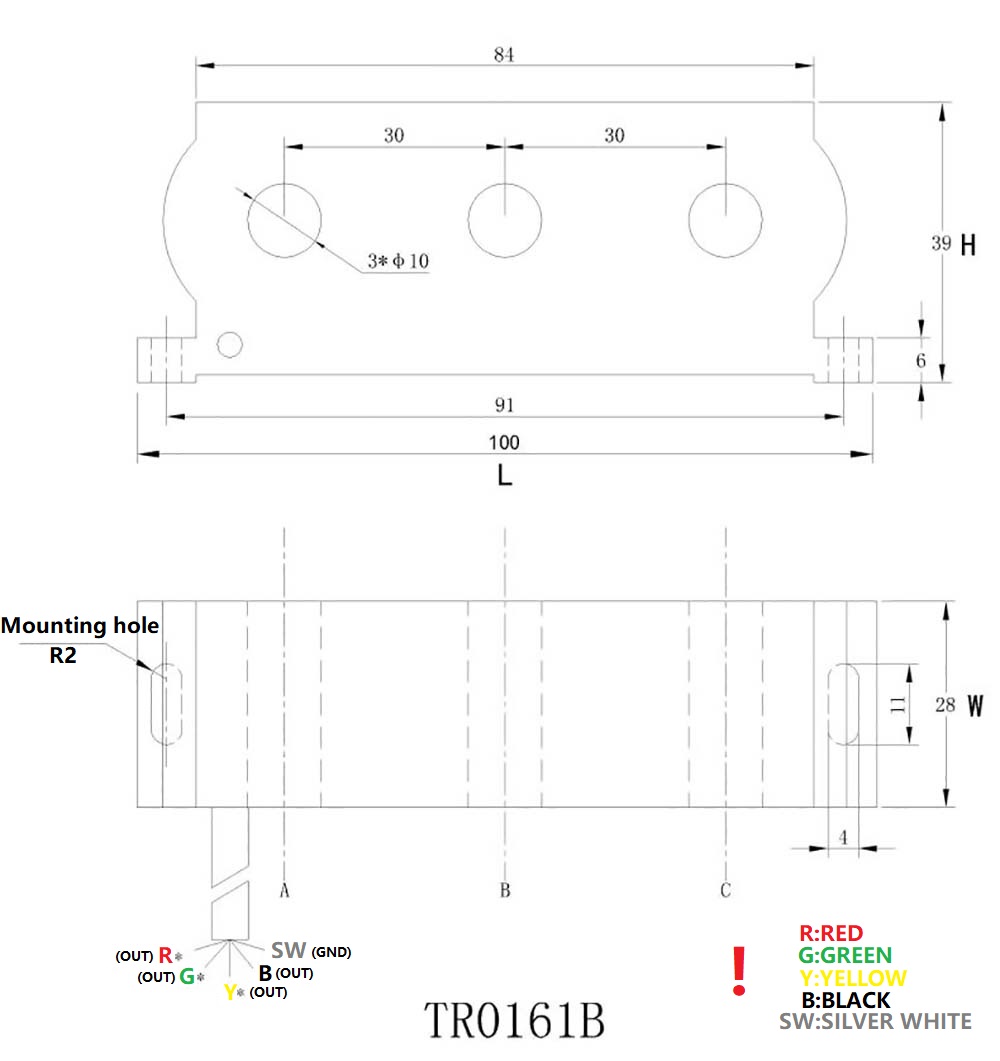

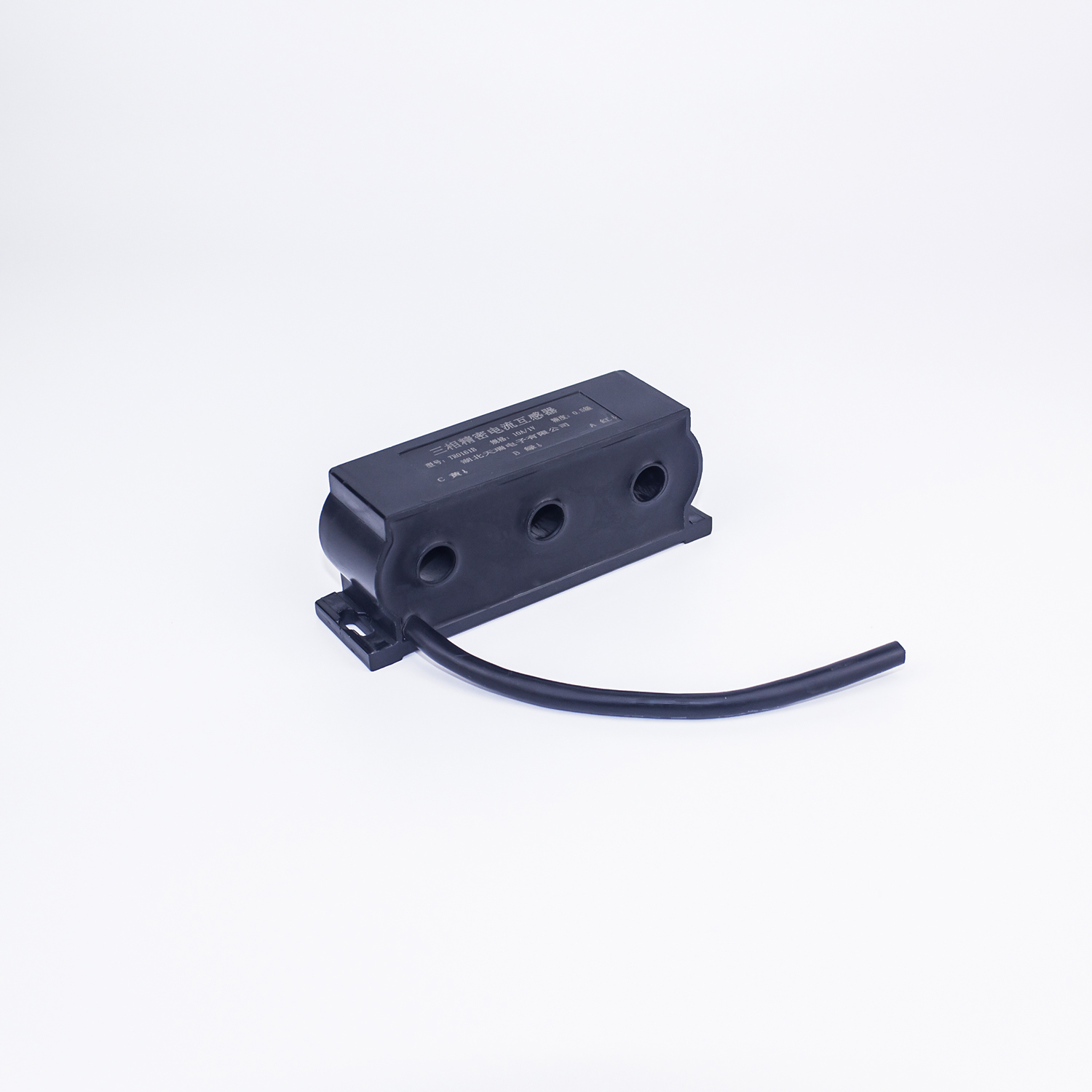

TR0161B	2A/0.11 فولت، 0.1765 فولت، 0.353 فولت 5A/0.11 فولت، 0.1765 فولت، 0.353 فولت 6.3 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 10 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	≥22	معرف LWH 100-28-39-10	تثبيت المسمار

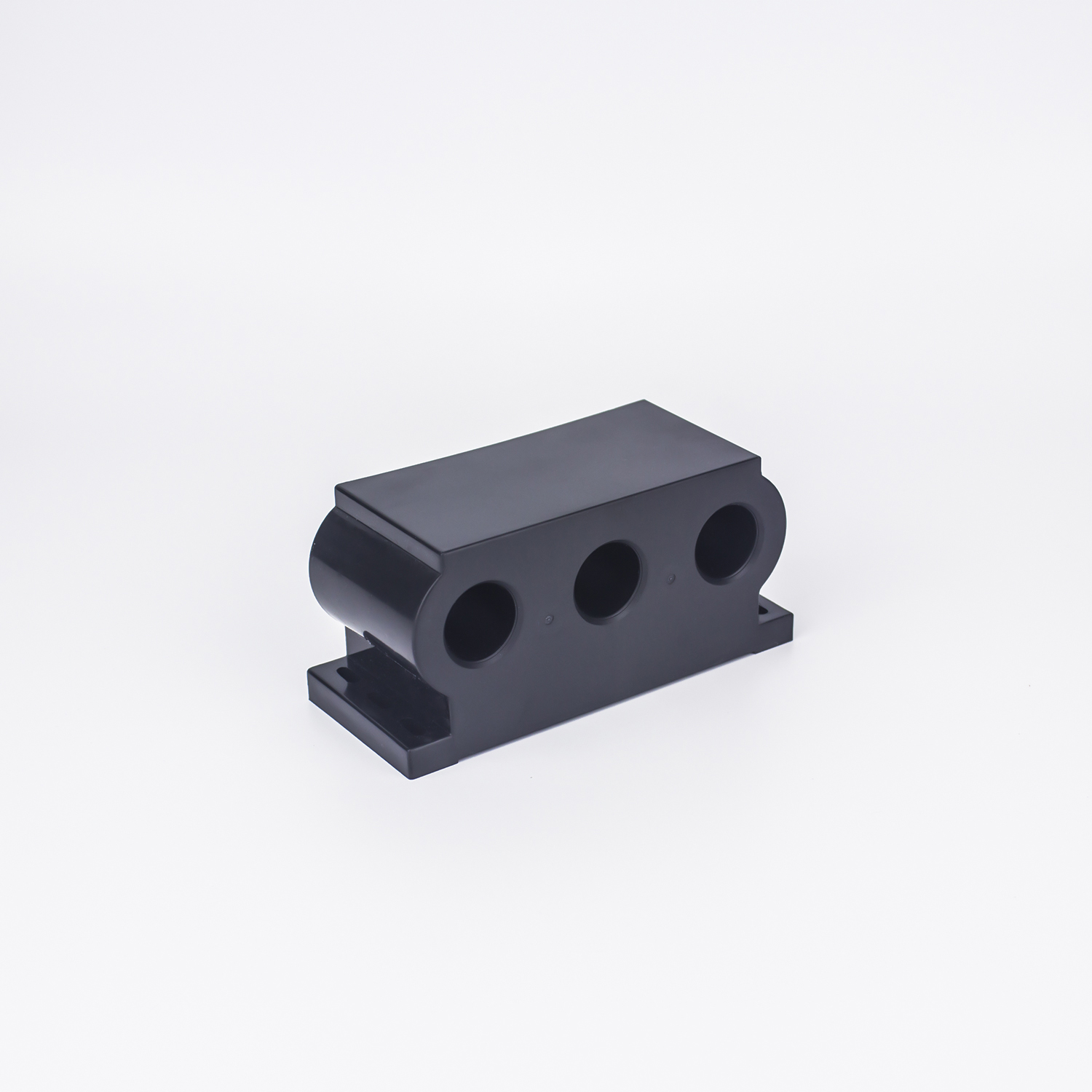

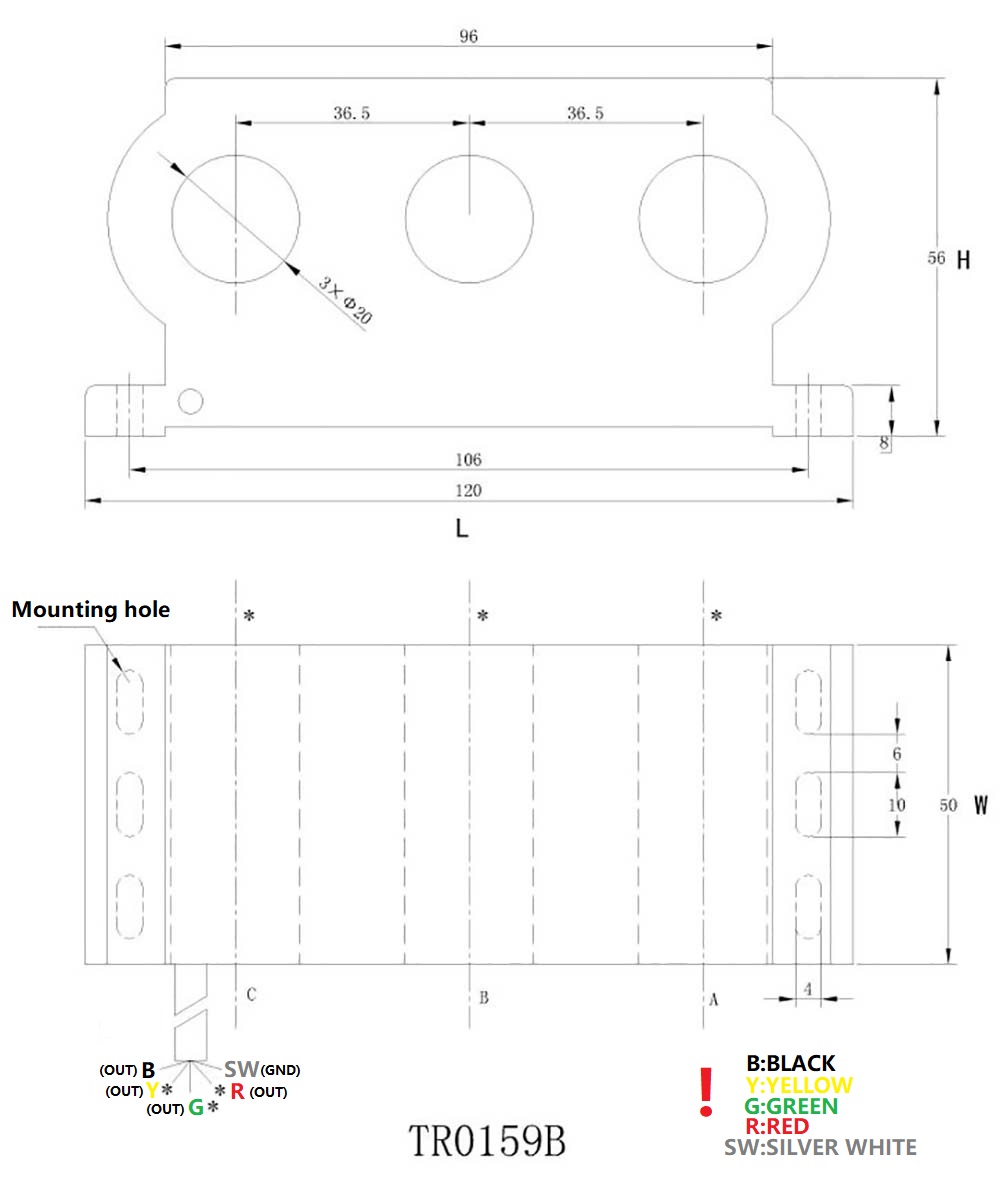

TR0159B	10 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 40 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 80 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	12.5~50	معرف LWH 120-50-56-20	تثبيت المسمار
TR0160B	6.3 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 10 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 63 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	110	معرف LWH 158-34-62-20	تثبيت المسمار

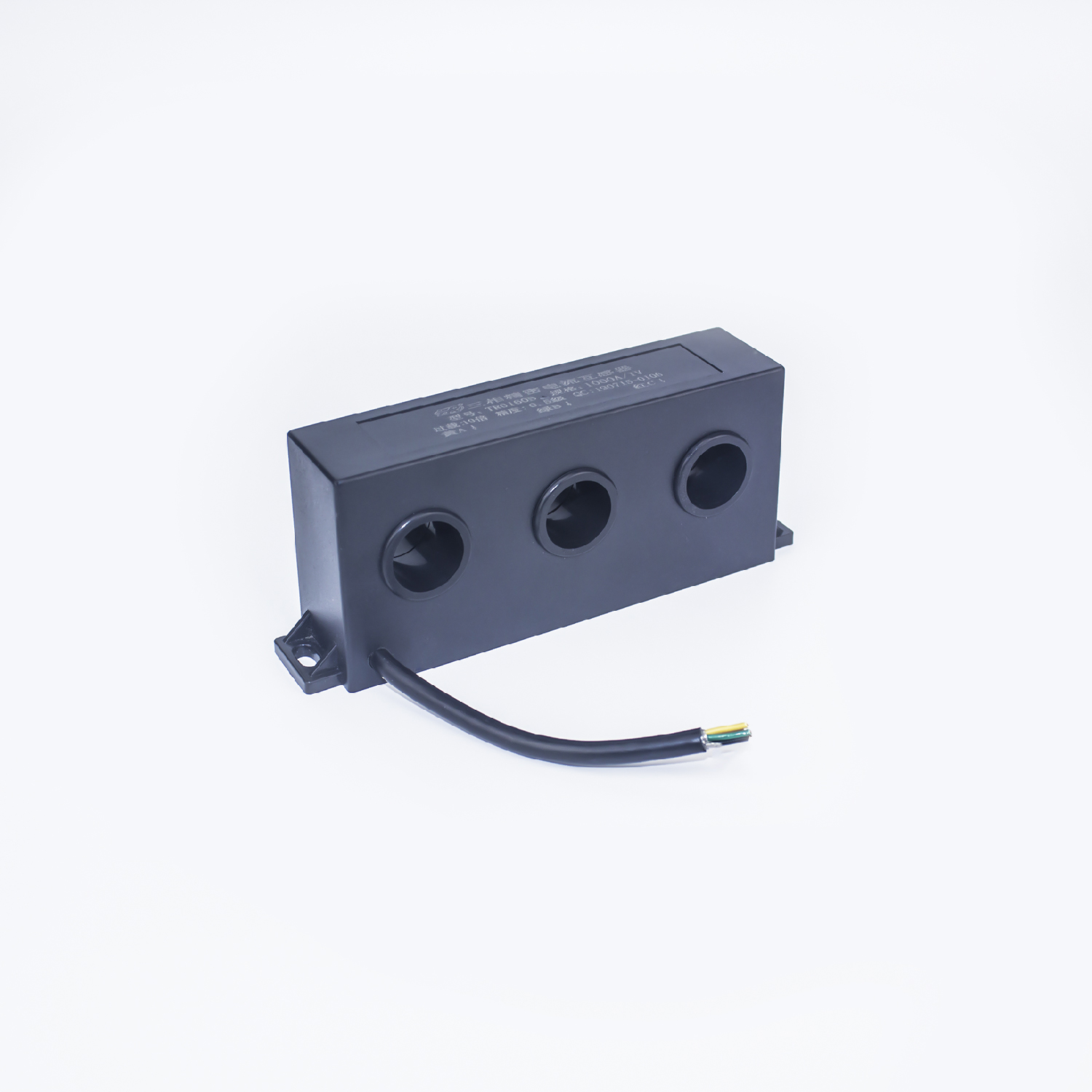

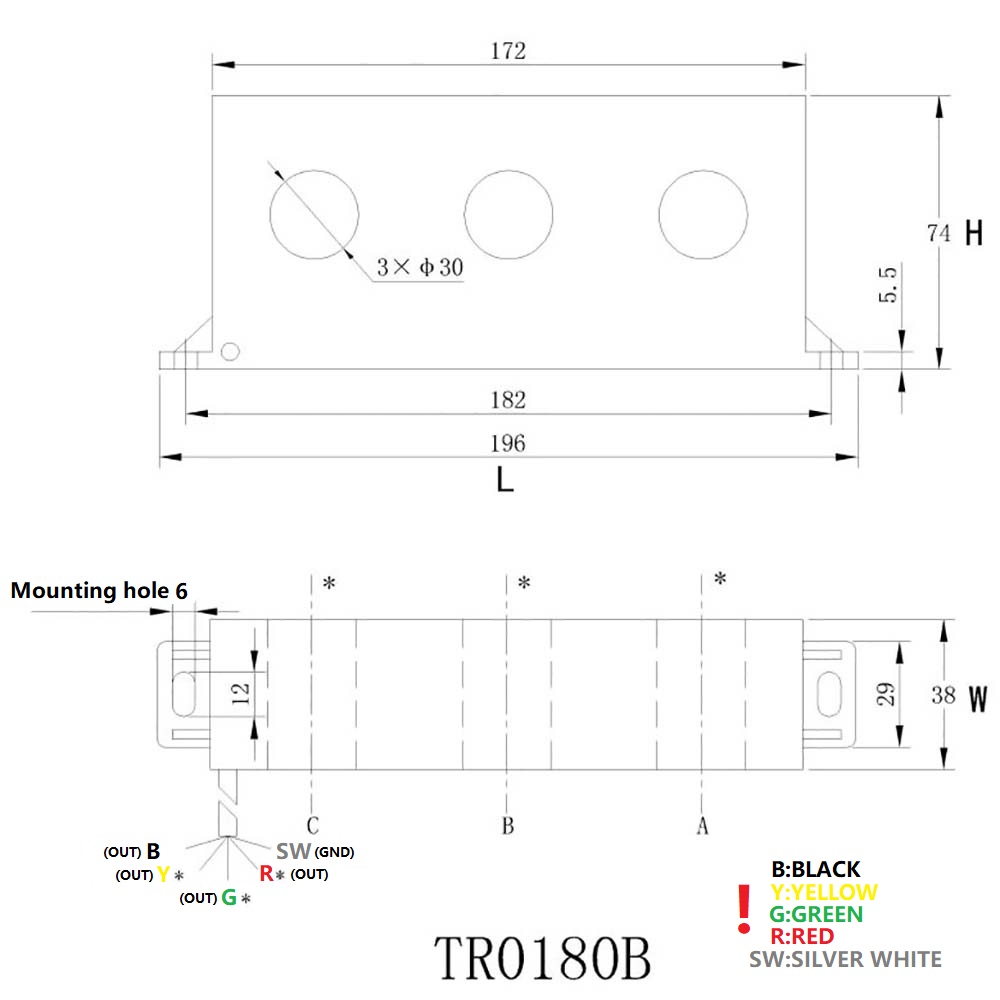

TR0180B	100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 120 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 200 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 300 أمبير/0.11 فولت، 0.1765 فولت، 0.353	0.5 فئة	10	2	50 ~ 160	معرف LWH 196-38-74-30	تثبيت المسمار

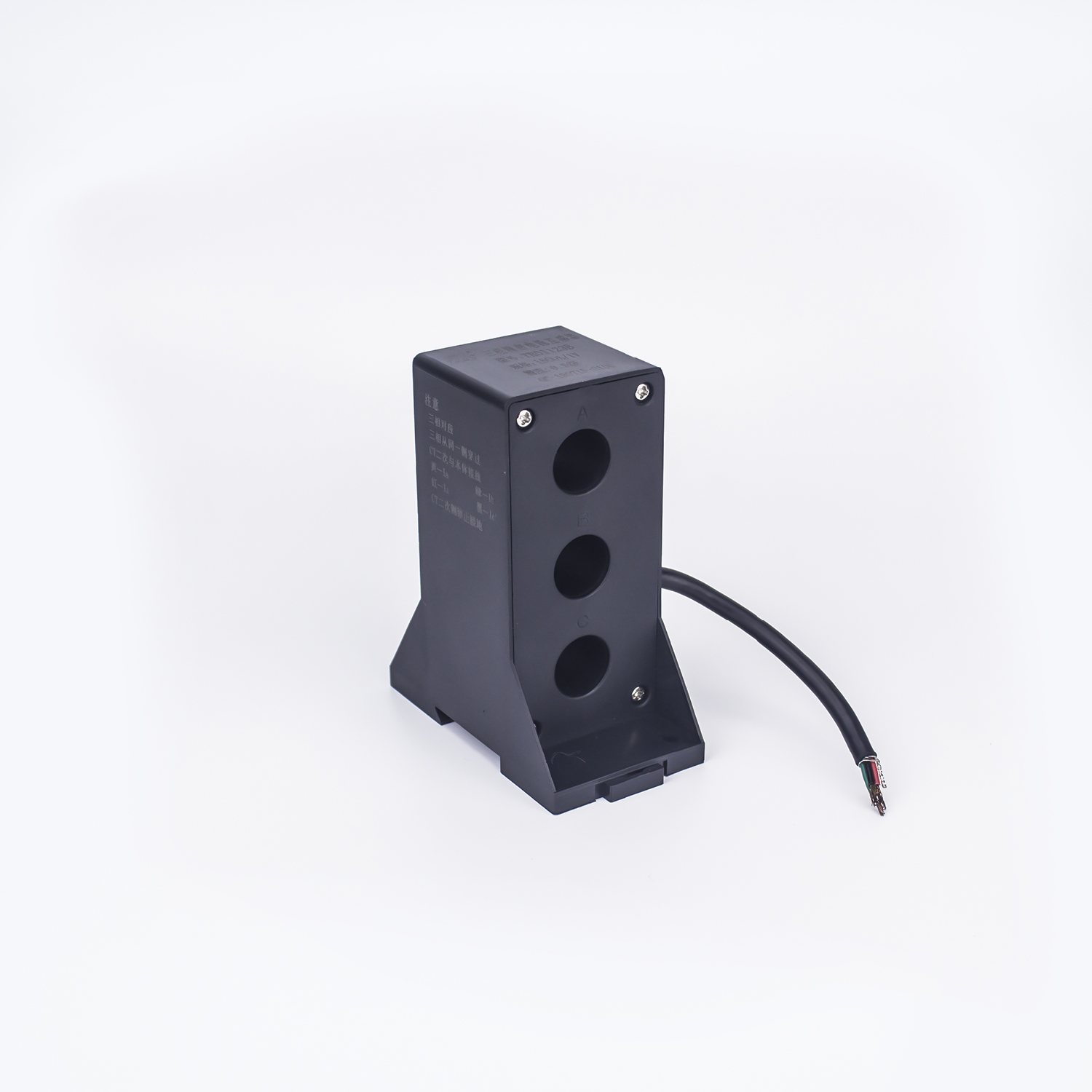

TR01123B	6.3 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 10 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 63 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	≥75	معرف LWH 50-90-110-18	معيار المفاجئة السكك الحديدية أو تثبيت المسمار

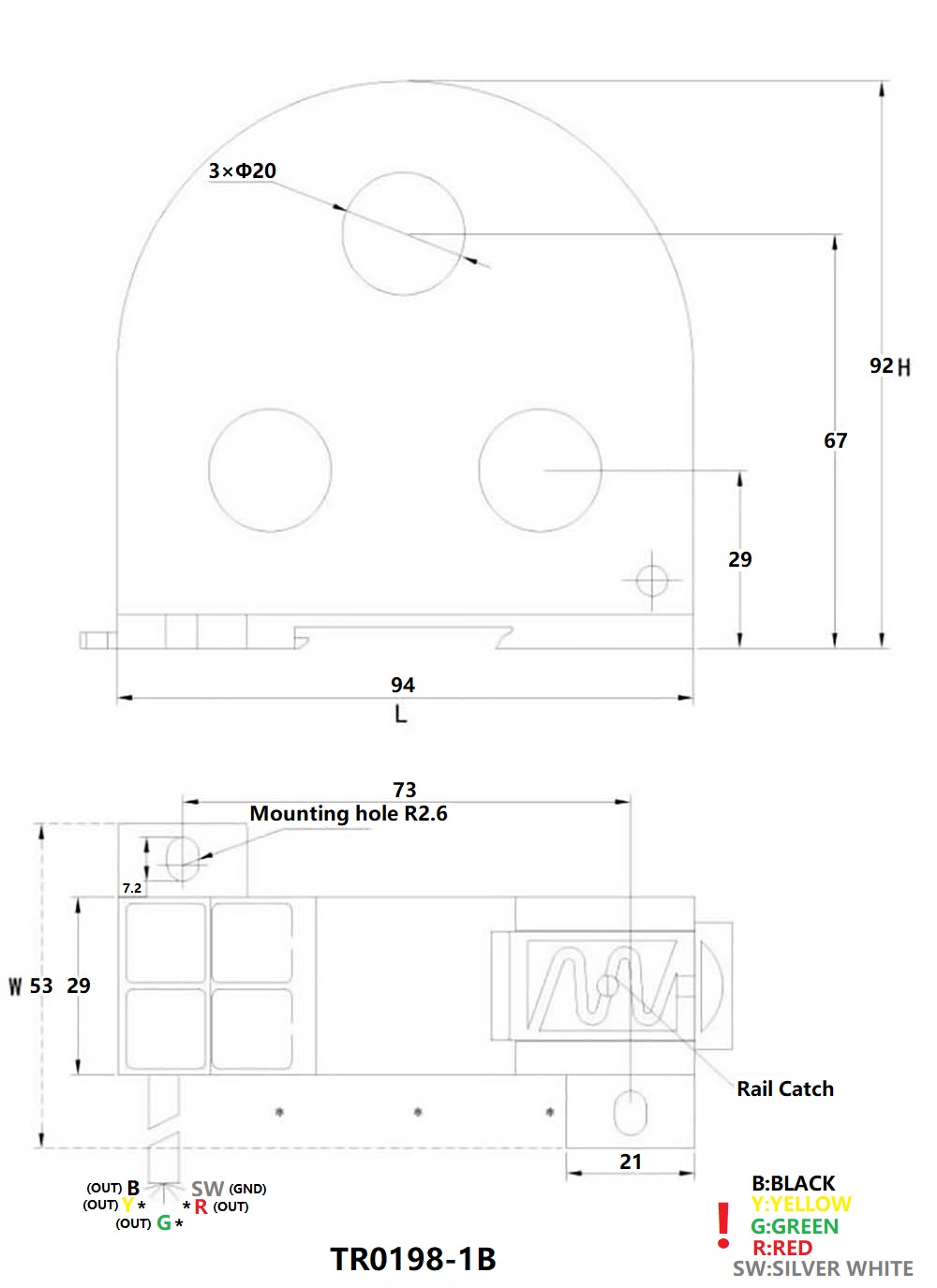

TR0198-1B	6.3 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 10 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 63 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	≥75	معرف LWH 94-53-92-20	معيار المفاجئة السكك الحديدية أو تثبيت المسمار
TR0199B	100 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 120 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 200 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 300 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	50 ~ 160	معرف LWH 111-79.5-99-30	معيار المفاجئة السكك الحديدية أو تثبيت المسمار

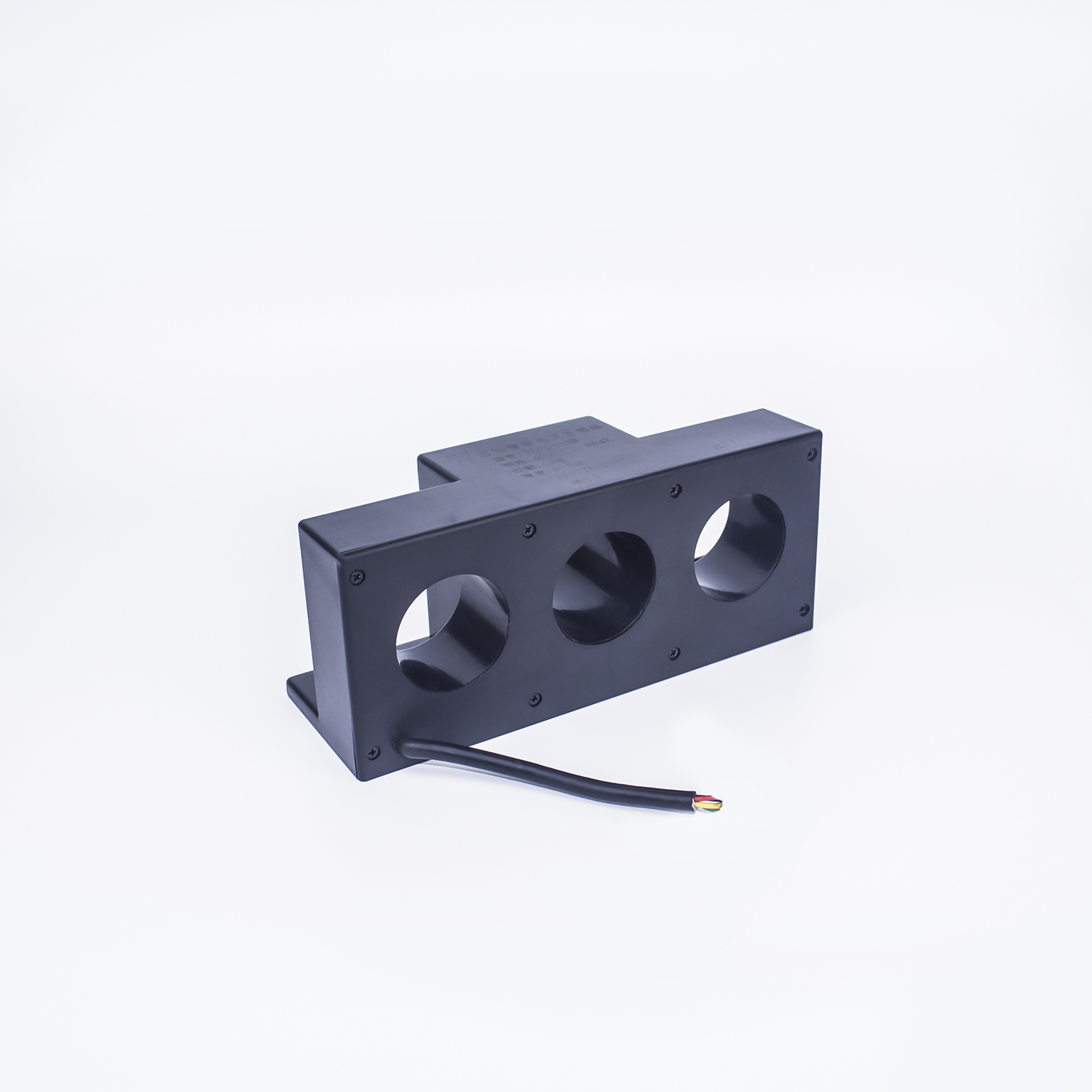

TR01103B	120 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 200 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 300 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت 400 أمبير/0.11 فولت، 0.1765 فولت، 0.353 فولت	0.5 فئة	10	2	50 ~ 220	معرف LWH 184-65-78-40	تثبيت المسمار
