ميزات المنتج
* نطاق قياس تيار واسع.
* مؤشر أداء عالي وتكلفة منخفضة ونوعية جيدة.
* تركيب مرن وقابلية تطبيق قوية.
* دعم خدمة التخصيص.
تطبيق المنتج

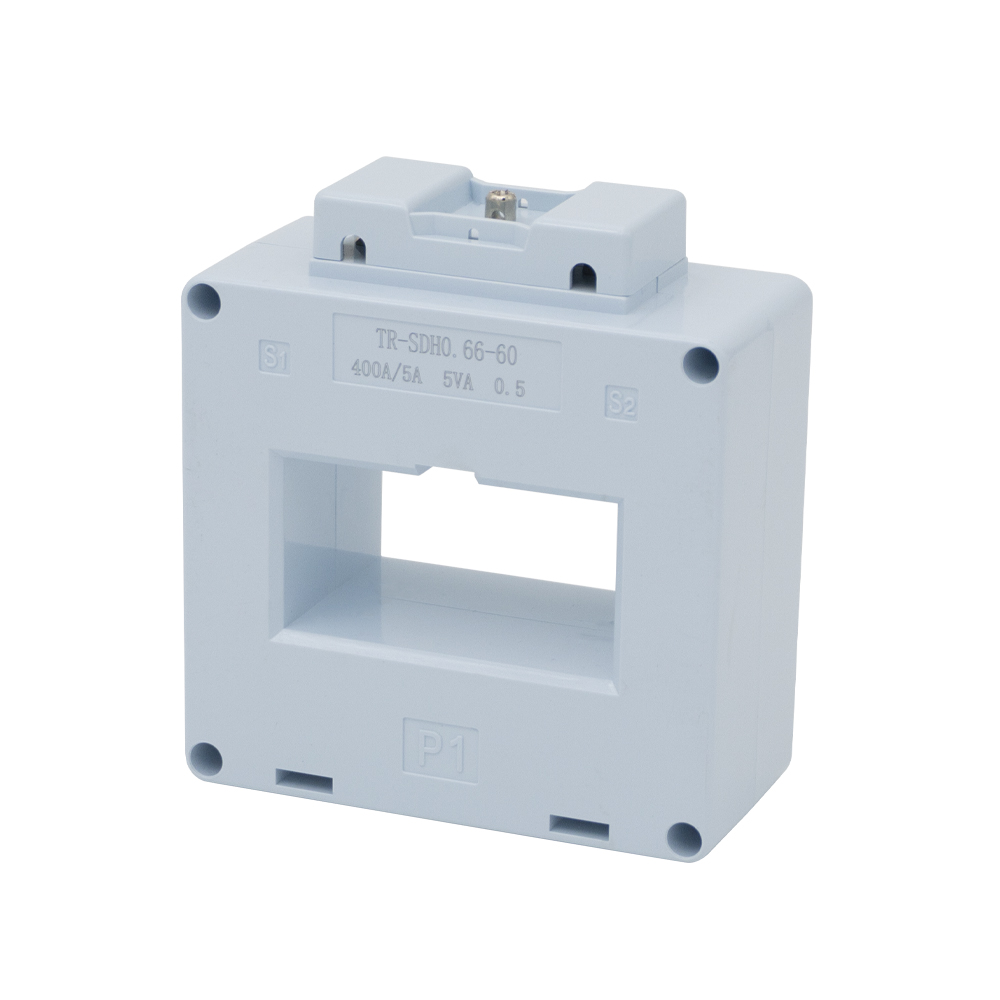

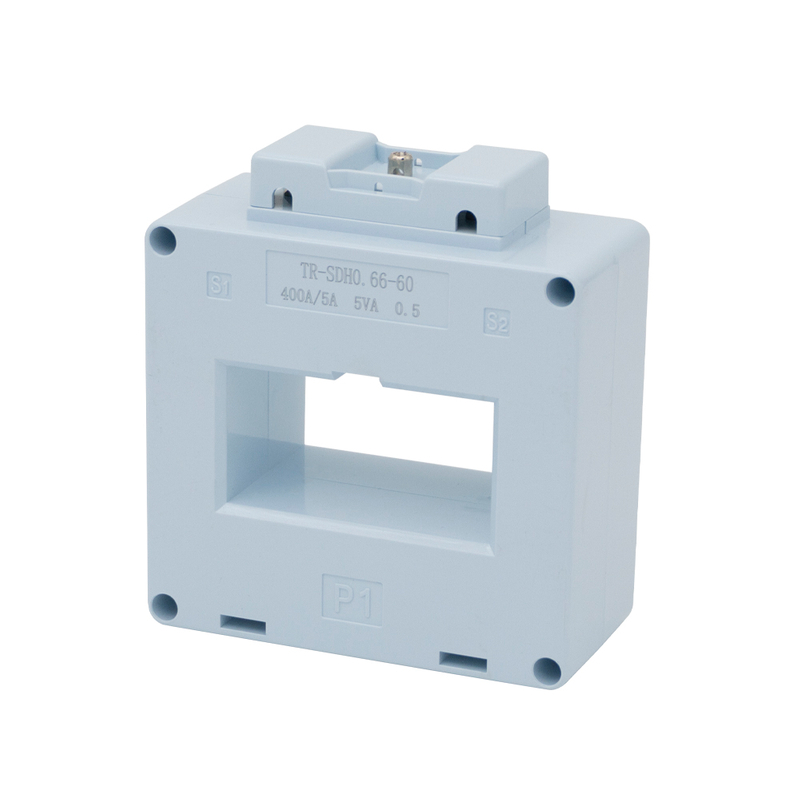

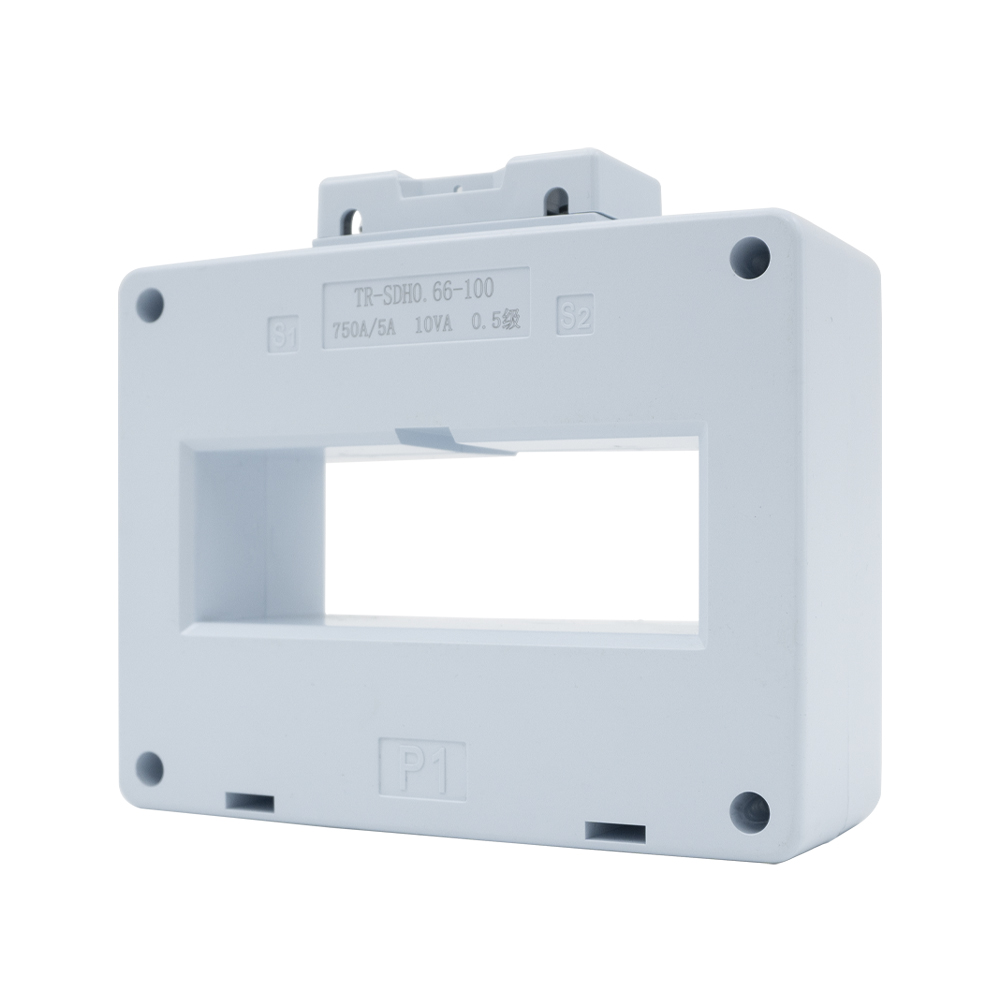

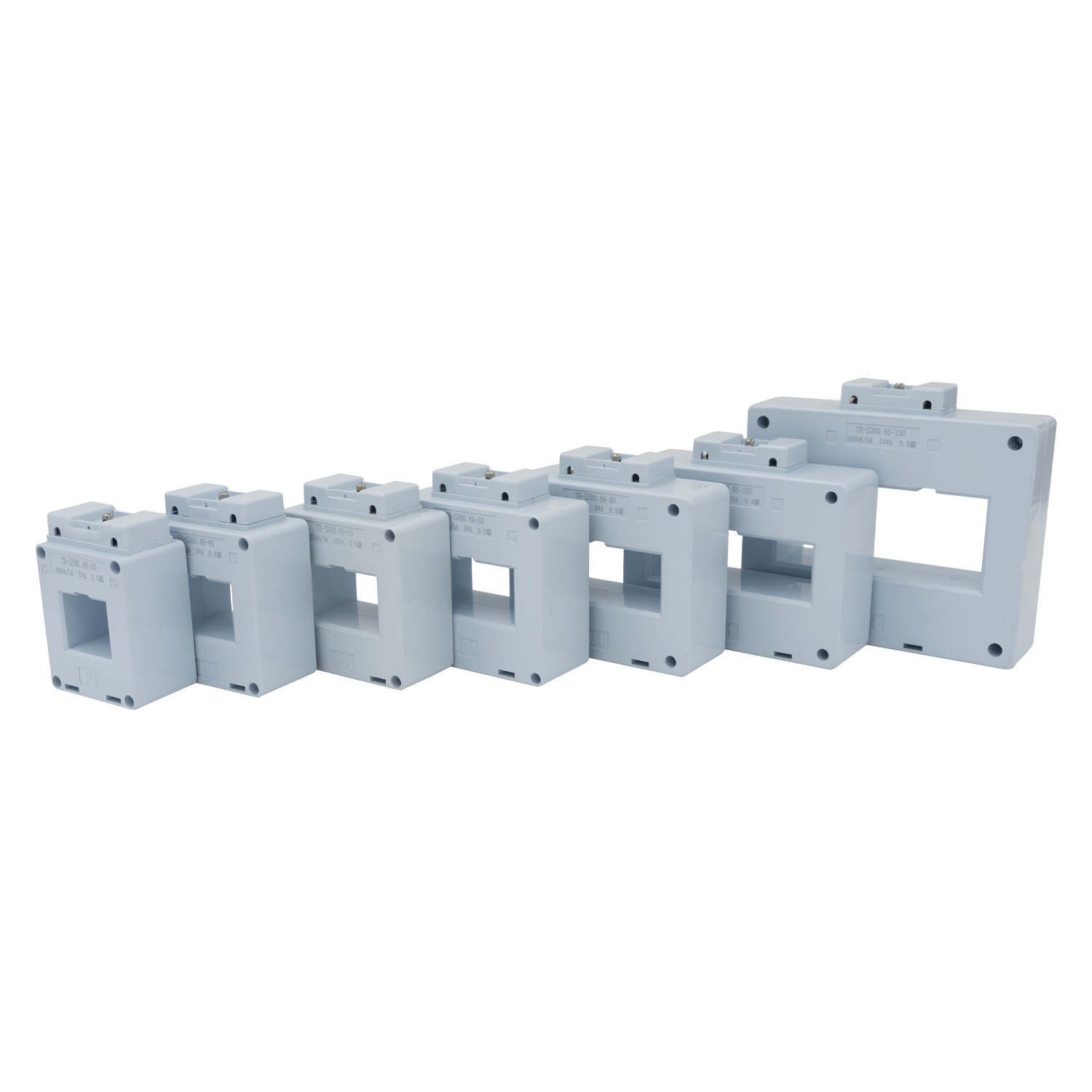

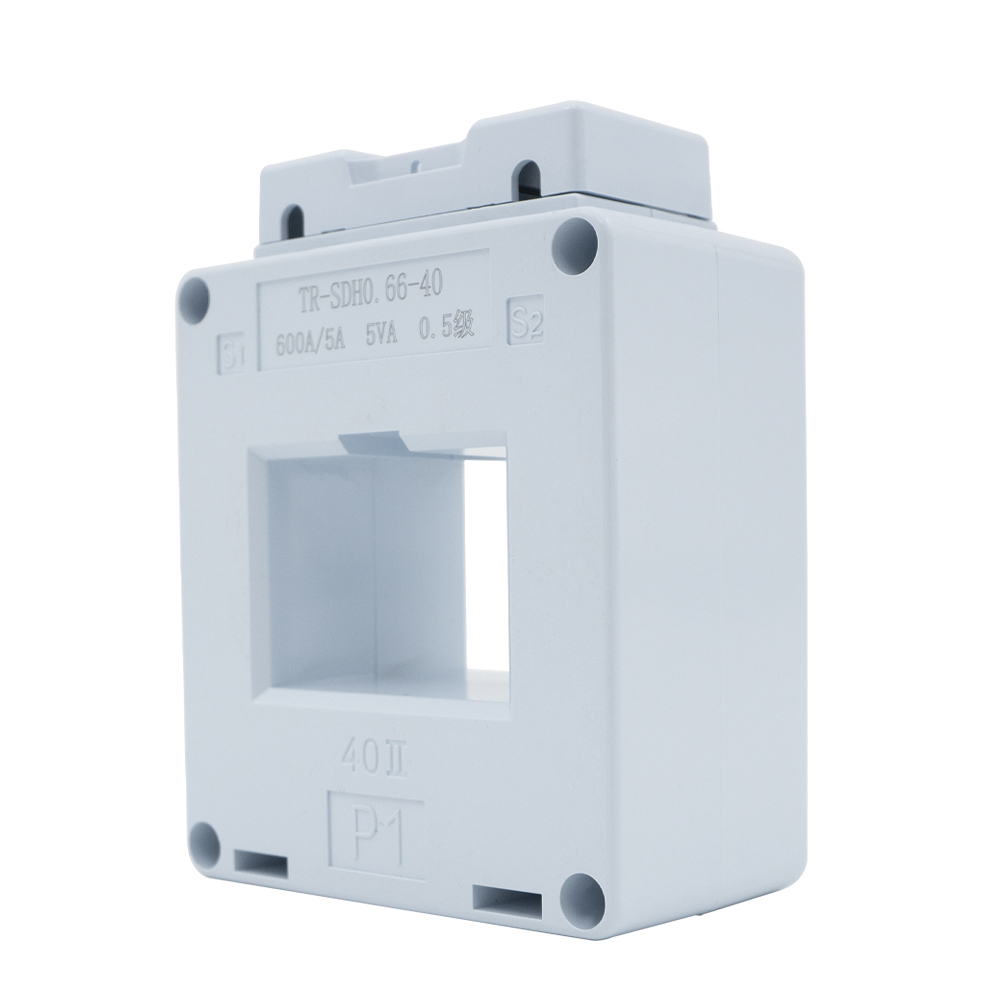

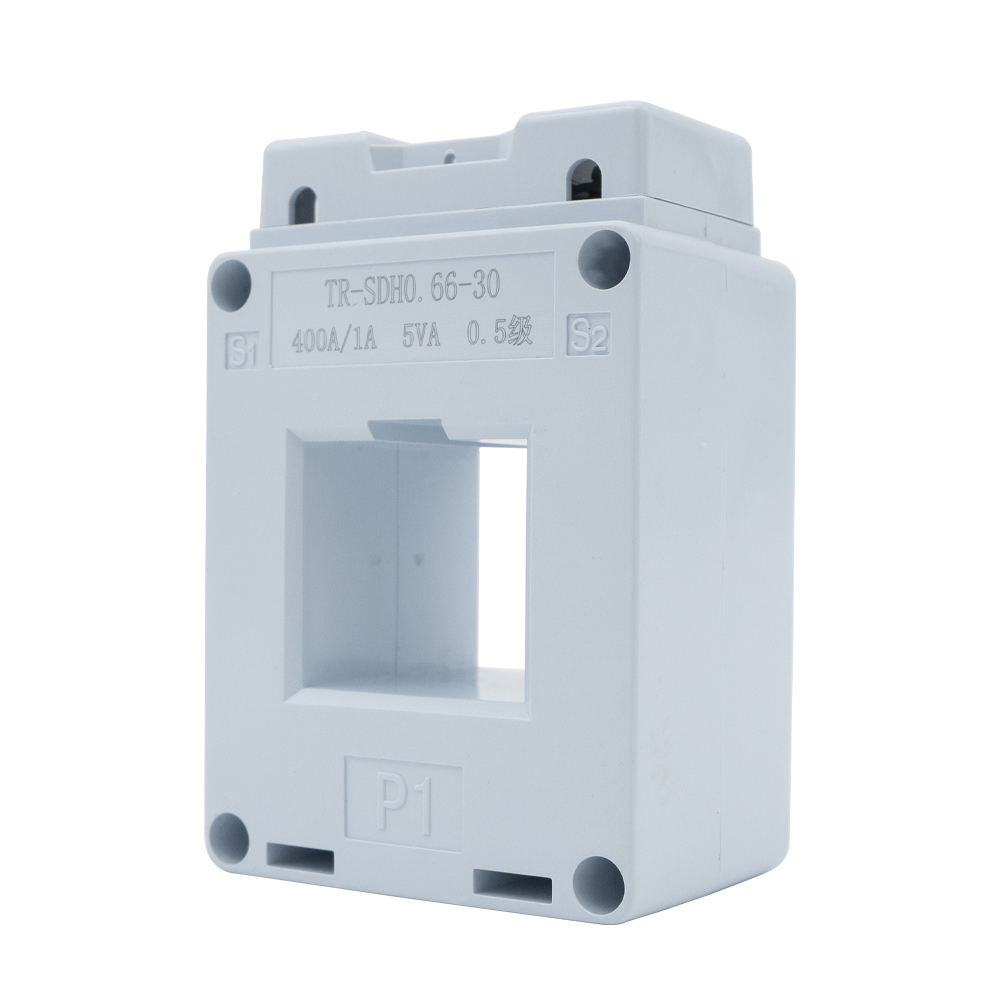

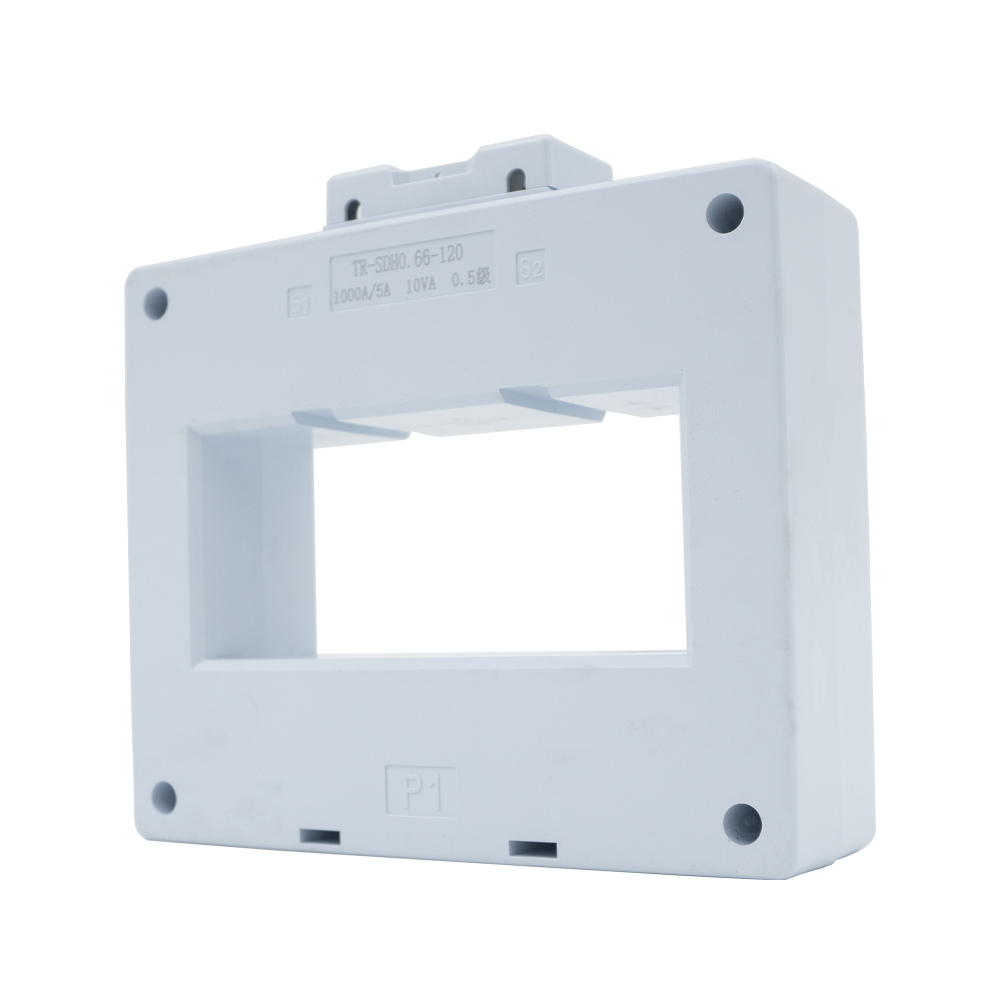

تُستخدم محولات التيار من سلسلة TR-SDH في اختبار الحماية لمجموعة المفاتيح الكهربائية ذات الجهد المنخفض GCS ومجموعة المفاتيح الكهربائية المدمجة من الدومينو والمعدات الكهربائية عالية الطاقة، وهي مناسبة لدوائر التيار المتردد ذات الجهد المقنن أقل من 0.66 كيلو فولت.
معلمات المنتج
| درجة حرارة التشغيل | -40 درجة مئوية -+70 درجة مئوية | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.66kV | عامل القوة | كوس = 0.8 | |
تصنيف المدخلات الحالية | 5-6000A | التردد المقنن | 50/60 هرتز | |
فئة الدقة | 0.2 ثانية، 0.2، 0.5، 0.5 ثانية، 1 | تردد العمل | 50 هرتز-60 هرتز | |
القدرة المقدرة | 2.5-30 فولت أمبير | تردد الطاقة تحمل الجهد | 3 كيلو فولت تيار متردد 2 مللي أمبير/دقيقة | |
صدَفَة | PC Plasic | طريقة الإخراج | إخراج المحطة الثابتة | |
تصنيف الناتج الثانوي | 1-5A | طلب | داخلي | |
المنعطفات الأولية | 1-10T | تسامح | ± 1mm |
القيمة النموذجية
بدني منتجات | النسبة الحالية | الحمل الثانوي المقدر (VA) | ||||
1.0 فئة | 0.5 فئة | فئة 0.5S | 0.2 فئة | فئة 0.2S | ||
| TR-SDH0.66-30 | 150/5(1)أ | 2.5 | - | - | - | - |
| 200/5(1)أ | 2.5 | 2 | - | - | - | |
| 250/5(1)أ | 5 | 5 | 2.5 | 2.5 | 2.5 | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| TR-SDH0.66-40 | 150/5(1)أ | 5 | 1.5 | - | - | - |
| 200/5(1)أ | 5 | 2.5 | - | - | - | |
| 250/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| TR-SDH0.66-50 | 200/5(1)أ | 5 | 5 | 2.5 | 2.5 | 2.5 |
| 250/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-SDH0.66-60 | 400/5(1)أ | 5 | 5 | 5 | 5 | 5 |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-SDH0.66-80 | 600/5(1)أ | 5 | 5 | 5 | 5 | 5 |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| TR-SDH0.66-100 | 750/5(1)أ | 10 | 10 | 10 | 10 | 10 |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| TR-SDH0.66-120 | 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-130 | 800/5(1)أ | 10 | 10 | - | - | - |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-150 | 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 6000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-180 | 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 6000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-200 | 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 6000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-220 | 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 6000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| TR-SDH0.66-260 | 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 5000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |
| 6000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |

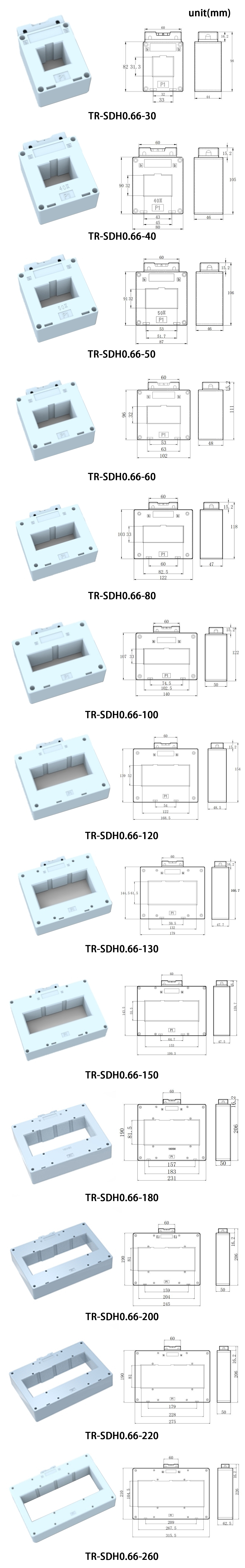

الأبعاد (مم)

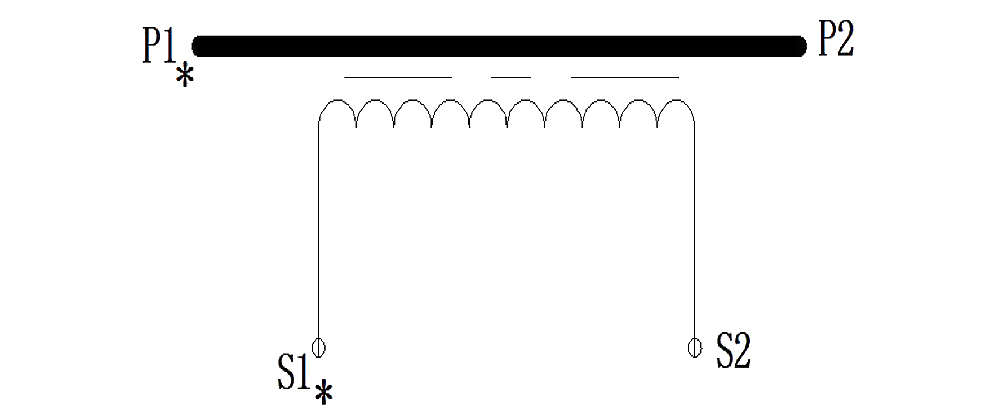

الرسم التخطيطي الكهربائي
