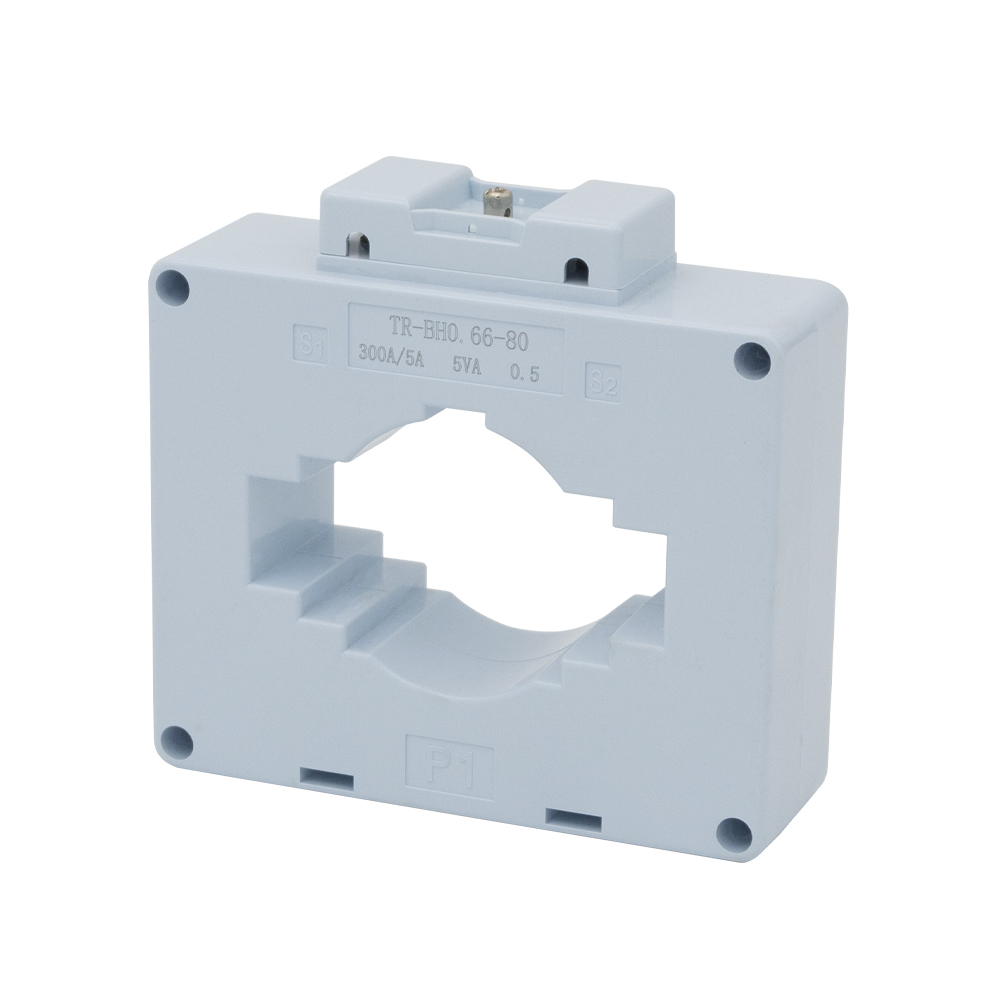

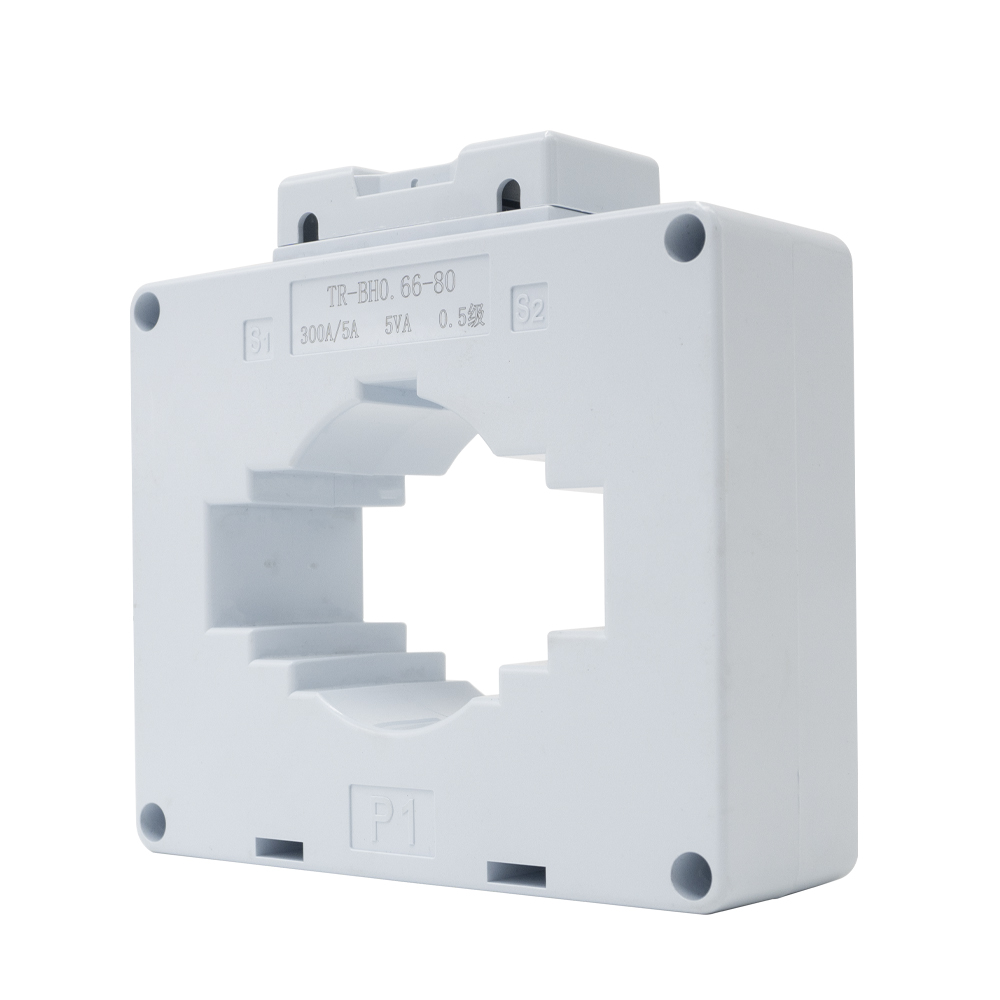

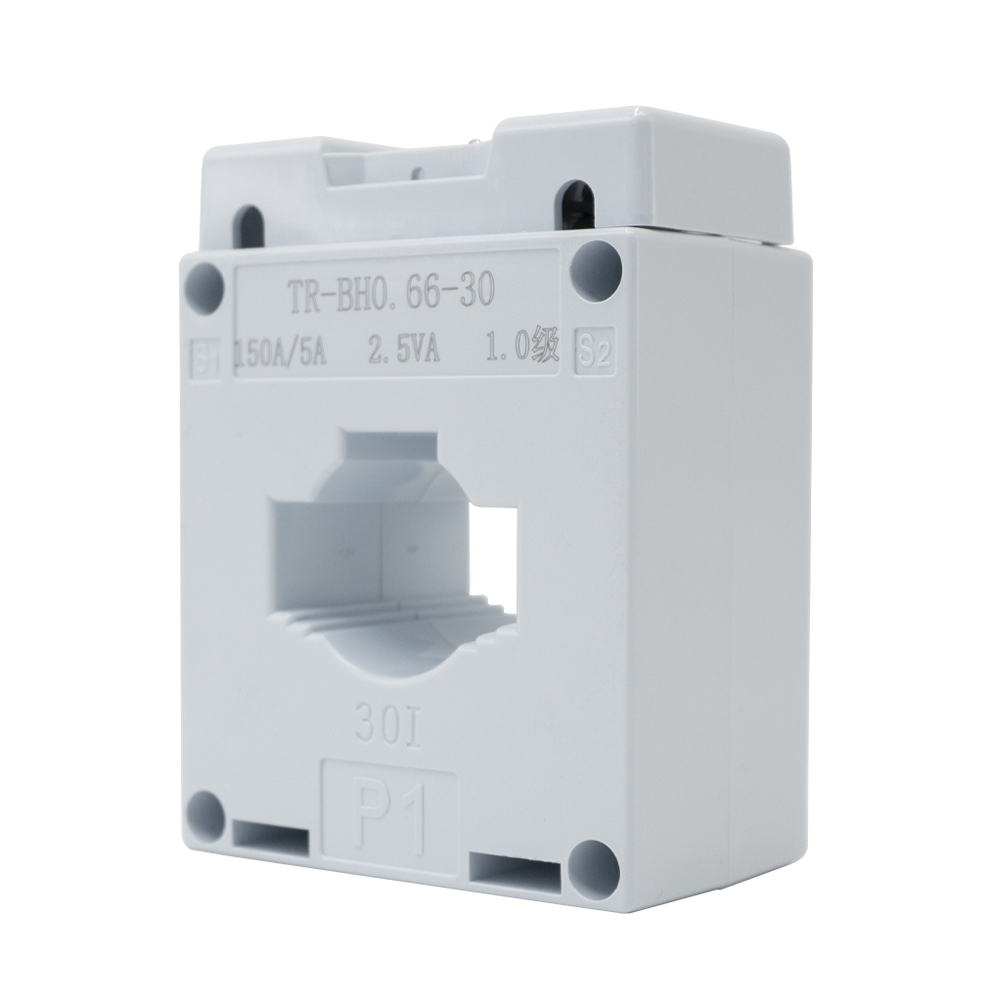

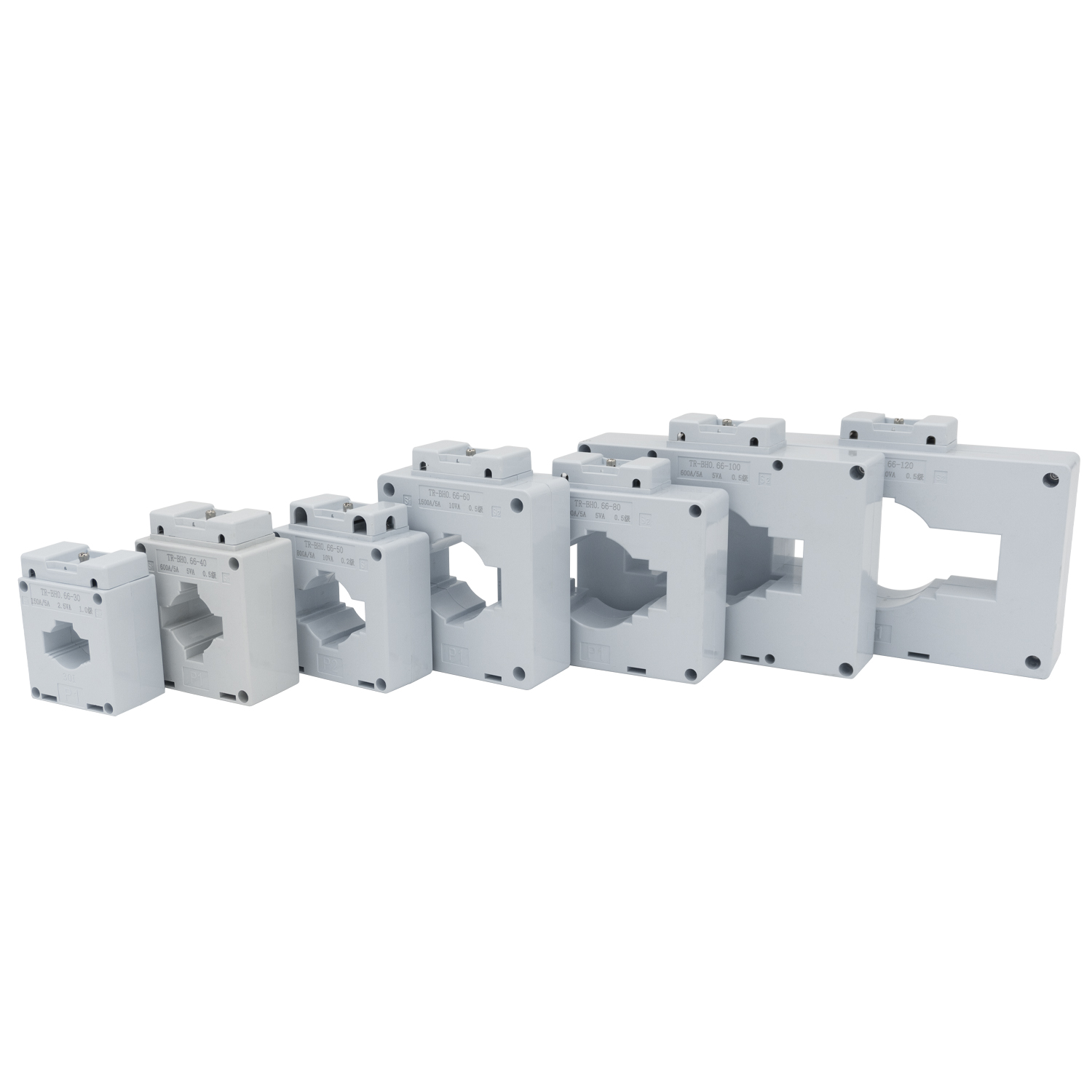

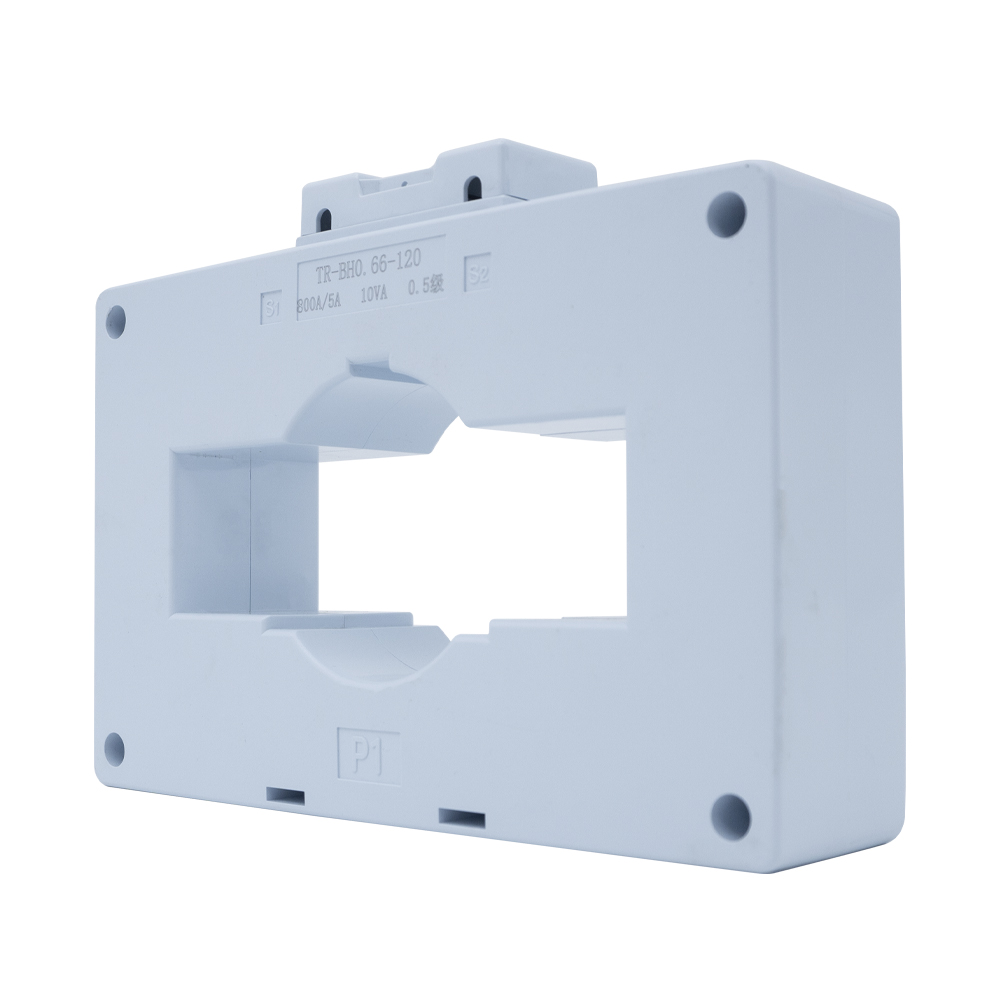

TR-BH
TR
ميزات المنتج
* نطاق قياس تيار واسع.
* مؤشر أداء عالي وتكلفة منخفضة ونوعية جيدة.
* تركيب مرن وقابلية تطبيق قوية.
* دعم خدمة التخصيص.
تحميل ورقة الحجم
معلمات المنتج
الأداء الكهربائي | درجة حرارة التشغيل | -40 درجة مئوية -+70 درجة مئوية | الرطوبة النسبية | ≤90 ٪ |
مستوى الجهد | 0.66kV | عامل القوة | كوس = 0.8 | |
تصنيف المدخلات الحالية | 5-6000A | التردد المقنن | 50/60 هرتز | |
فئة الدقة | 0.2 ثانية، 0.2، 0.5، 0.5 ثانية، 1 | تردد العمل | 50 هرتز-60 هرتز | |
القدرة المقدرة | 2.5-30 فولت أمبير | تردد الطاقة تحمل الجهد | 3 كيلو فولت تيار متردد 2 مللي أمبير/دقيقة | |
صدَفَة | PC Plasic | طريقة الإخراج | إخراج المحطة الثابتة | |
تصنيف الناتج الثانوي | 1-5A | طلب | داخلي | |
المنعطفات الأولية | 1-10T | تسامح | ± 1mm |
القيمة النموذجية
بدني منتجات | النسبة الحالية | الحمل الثانوي المقدر (VA) | ||||
1.0 فئة | 0.5 فئة | فئة 0.5S | 0.2 فئة | فئة 0.2S | ||
| TR-BH0.66-SX | 150/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 200/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| TR-BH0.66-20 | 200/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-30 | 200/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-40 | 150/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 200/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| TR-BH0.66-50 | 200/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-60 | 200/5(1)أ | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)أ | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-80 | 300/5(1)أ | 5 | 5 | 5 | 5 | 5 |
| 400/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)أ | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| TR-BH0.66-100 | 600/5(1)أ | 5 | 5 | 5 | 5 | 5 |
| 750/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| TR-BH0.66-120 | 800/5(1)أ | 10 | 10 | 10 | 10 | 10 |
| 1000/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)أ | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)أ | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)أ | 30 | 30 | 30 | 30 | 30 | |

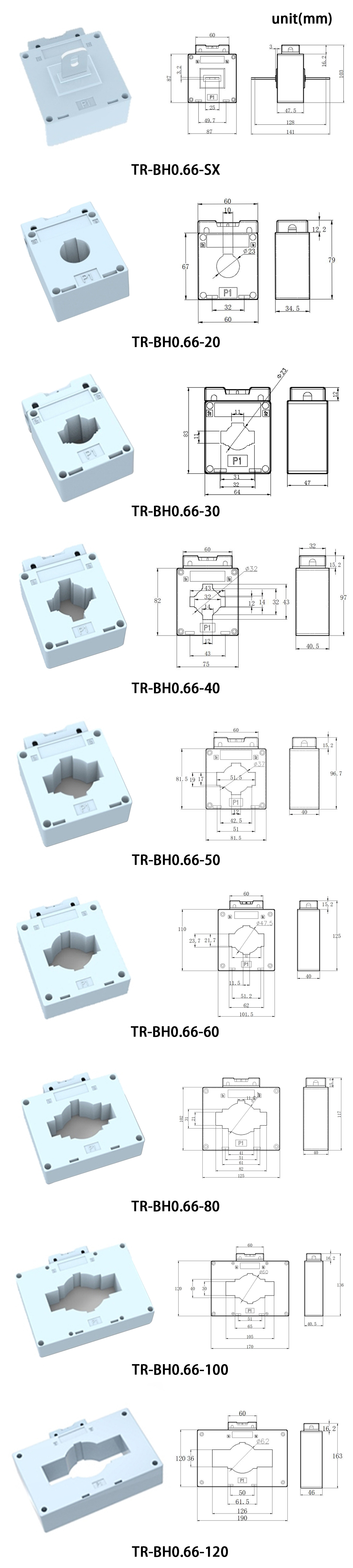

الأبعاد (مم)

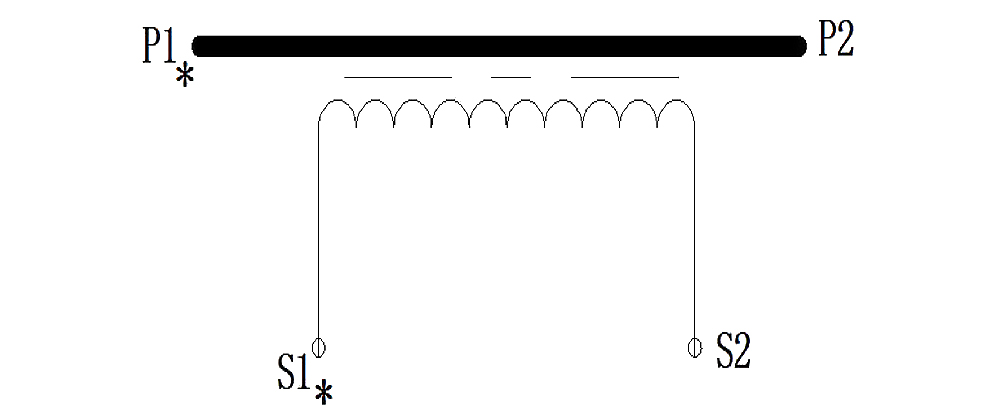

الرسم التخطيطي الكهربائي
