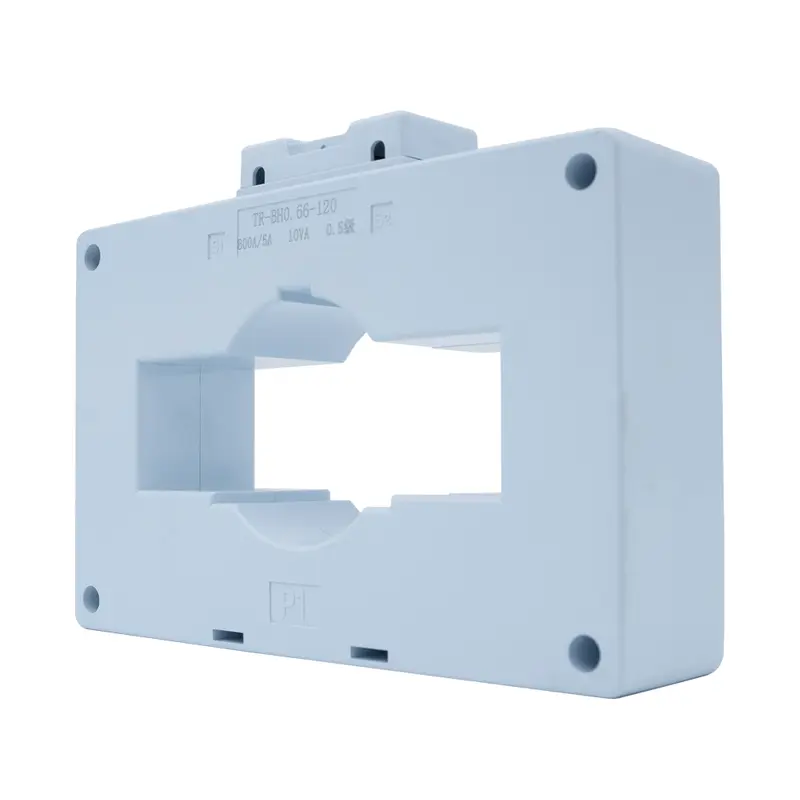

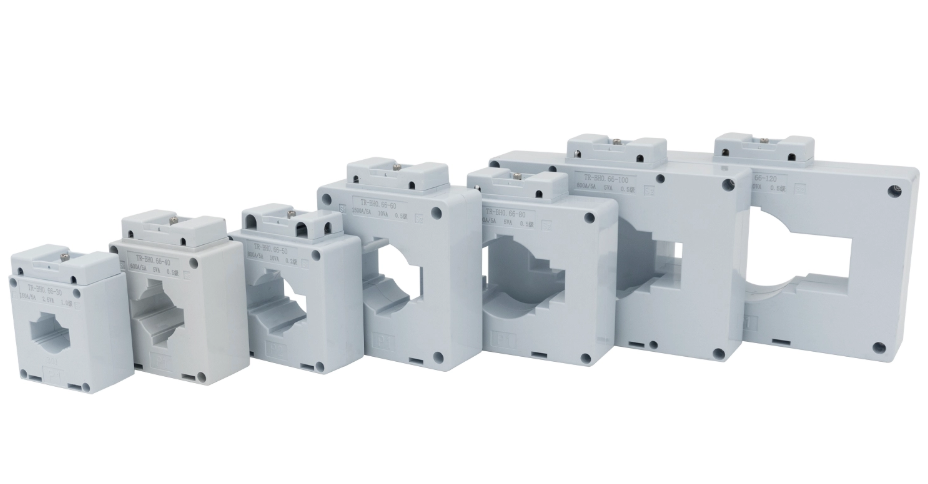

محولات التيار في أنظمة مراقبة الطاقة

الوجبات الرئيسية

• تساعد محولات التيار (CTs) في قياس الكهرباء بطريقة آمنة. أنها تخفض التيارات العالية. وهذا يجعل من السهل تتبع استخدام الطاقة في المنازل والمباني.

• يعد اختيار التصوير المقطعي المناسب أمرًا مهمًا للغاية للحصول على قراءات جيدة. فكر في أشياء مثل حجم الحمولة والتقييمات الحرارية. تأكد من أنه يعمل مع معدات مراقبة الطاقة الخاصة بك.

• تحافظ الأشعة المقطعية على سلامة الأشياء من خلال إيجاد التيارات الزائدة والدوائر القصيرة. يقومون بتشغيل المرحلات الوقائية لوقف الضرر والحفاظ على أمان النظام.

• يمكن أن يؤدي استخدام أكثر من مقطع مقطعي واحد في القناة إلى توفير المساحة والمال. لكنك قد لا ترى الكثير من التفاصيل لكل دائرة.

• قم بفحص الأشعة المقطعية والعناية بها كثيرًا. يساعد ذلك في الحفاظ على صحة القياسات ويحافظ على أمان نظام مراقبة الطاقة لديك.

كيف تعمل المحولات الحالية

مبدأ التشغيل

يساعدك محول التيار على قياس الكهرباء بأمان في المنزل أو العمل. وتتمثل مهمتها الرئيسية في خفض التيارات العالية إلى مستوى أكثر أمانًا. وهذا يجعل من الآمن توصيل أدوات القياس. يستخدم المحول الحالي الحث الكهرومغناطيسي للعمل. عندما يتدفق التيار المتردد في السلك الرئيسي، فإنه يخلق مجالًا مغناطيسيًا في القلب. يخلق هذا المجال تيارًا أصغر في الملف الثانوي. التيار الثانوي دائمًا أصغر ولكنه يطابق التيار الرئيسي. تظل الدائرة الرئيسية كما هي تقريبًا، لذلك لا يتغير تدفق الطاقة.

• يُحدث التيار الرئيسي مجالًا مغناطيسيًا متغيرًا في القلب.

• يخلق هذا المجال تيارًا أصغر في الملف الثانوي.

• التيار الثانوي يطابق التيار الرئيسي ولكنه أصغر.

• يعمل الحث الكهرومغناطيسي على نقل الطاقة من الملف الرئيسي إلى الملف الثانوي.

• يتم ممغنطة القلب عندما يتدفق التيار، مما يؤدي إلى توليد تيار في الملف الثانوي.

يمكنك العثور على محولات التيار في العديد من الأماكن. يتم استخدامها في المباني والألواح والدوائر. كما أنها تساعد في فحص توربينات الرياح وأنظمة الطاقة الشمسية. وفي جميع هذه الحالات، يتيح لك محول التيار قياس الكهرباء دون لمس الجهد العالي.

ملحوظة: محول التيار يعطي عزل كلفاني. وهذا يعني أنها تحافظ على دائرة الجهد العالي بعيدًا عن أداة القياس الخاصة بك، مما يجعلها أكثر أمانًا.

قياس التيار المتردد

عندما تقوم بقياس التيار المتردد، يجب أن تكون آمنًا وصحيحًا. المحول الحالي يساعد في كليهما. يستخدم نسبة الدوران للحفاظ على الرابط الصحيح بين التيارات الرئيسية والثانوية. على سبيل المثال، إذا كان التيار الرئيسي 100A والتيار الثانوي 5A، فإن نسبة اللفات هي 20:1. وهذا يعني أن محول التيار يخفض التيار بمقدار 20 مرة. يتحكم عدد اللفات في الملف الثانوي في مقدار انخفاض التيار.

1. يحتوي المحول الحالي على قلب فولاذي ولف ثانوي.

2. يتدفق التيار المتردد في السلك الرئيسي ويشكل مجالًا مغناطيسيًا.

3. يقوم المجال المغناطيسي بمغنطة القلب ويحدث جهدًا في الملف الثانوي.

4. إذا قمت بإغلاق الدائرة الثانوية، يتدفق تيار مطابق للتيار الرئيسي، ولكنه أصغر.

غالبًا ما ترى المحولات الحالية مصنوعة لنطاقات تيار معينة. فيما يلي جدول بنطاقات الإخراج الشائعة:

تحافظ محولات التيار على سلامتك من خلال خفض تيارات التيار المتردد العالية. لا تترك أبدًا الملف الثانوي مفتوحًا عندما يكون الملف الرئيسي قيد التشغيل. هذا يمكن أن يجعل الفولتية عالية جدا. تحتوي بعض محولات التيار على أجزاء أمان مدمجة، مثل صمامات زينر أو مقاومات العبء، لمنع الضرر. غالبًا ما يساعد الفحص والاختبار نظامك على البقاء آمنًا وصحيحًا.

يمكنك استخدام CTs بعدة طرق. يمكنك التحقق من موجزات المرافق الرئيسية واللوحات الفرعية وأنظمة الطاقة المتجددة. تتيح لك أجهزة التصوير المقطعي قياس الكهرباء في أجزاء مختلفة من المبنى أو المعدات الخاصة بك. يساعدك هذا على مراقبة استخدام الطاقة وتوفير الطاقة.

دور المحولات الحالية

مراقبة الطاقة

يمكنك استخدام cts للتحقق من كمية الكهرباء التي تستخدمها كل يوم. تُظهر لك هذه الأجهزة التدفق الحالي على الفور. يساعدك هذا على معرفة المكان الذي تستخدم فيه أكبر قدر من الطاقة. عند استخدام محولات التيار مع عداد الطاقة، يمكنك مراقبة استخدامك للطاقة عن كثب. وهذا ما يسمى المراقبة الحالية. يساعدك على ملاحظة الأنماط وإيجاد طرق لتوفير المال.

• تقدم cts بيانات مهمة لفحص الأحمال.

• أنها تساعدك على تتبع استخدام الطاقة بالضبط.

• تأكد من اتباع قواعد إعداد التقارير.

• إنها تخفض التيارات العالية لذا فهي آمنة لقياس الطاقة والتحكم فيها.

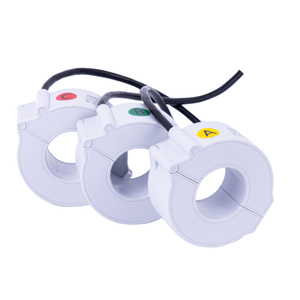

يمكنك استخدام cts في المنازل أو المصانع أو المكاتب لتتبع استخدام الطاقة. فهي تساعدك على التخطيط لما تحتاجه لاحقًا واستخدام الطاقة بشكل أفضل من خلال موازنة الأحمال. هناك حاجة إلى محولات تيار مفتوحة لقياس الطاقة في المصانع الكبيرة. أنها تساعدك على العثور على النفايات ووضع خطط لتوفير المال. عند مراقبة الطاقة، يمكنك اتخاذ خيارات أفضل حول كيفية وتوقيت استخدام الطاقة.

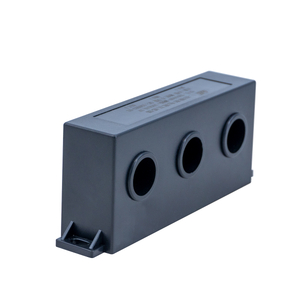

حماية الدائرة

تساعد cts أيضًا في الحفاظ على نظامك الكهربائي آمنًا. إنهم يبحثون عن مشاكل مثل كثرة التيار أو الدوائر القصيرة. عندما تجد cts هذه المشاكل، يمكنها تشغيل المرحلات التي تحمي الدائرة. تقوم هذه المرحلات بإيقاف تشغيل الجزء السيئ لمنع الضرر أو الحريق. وهذا يحافظ على سلامة الأشخاص والمعدات.

كما تحميك cts من الصدمات الكهربائية عن طريق إبعاد أدوات القياس عن الجهد العالي. يمكن لبعض القطع أن تجد تسربات صغيرة للتيار. هذا يمنع الحرارة من التراكم والتسبب في الحرائق. في اللوحات الكبيرة، تساعد cts في العثور على مشاكل العزل وأخطاء الشاشة والتسريبات البطيئة. إن استخدام cts لحماية الدائرة يبقي نظامك يعمل بشكل جيد وآمن.

اختيار المحولات الحالية

يساعدك اختيار cts المناسب في الحصول على بيانات جيدة. كما أنه يحافظ على نظامك آمنًا. يجب أن تفكر في بعض الأشياء قبل أن تختار محول تيار. يتيح لك الخيار الأفضل مراقبة استخدامك للطاقة ويحافظ على أمان معداتك.

الحجم والتوافق

يجب أن تتطابق cts مع حملك الكهربائي. إذا اخترت واحدًا كبيرًا جدًا أو صغيرًا جدًا، فستكون قراءاتك خاطئة. تحقق دائمًا من التصنيفات الحرارية والحجم. انظر إلى مقدار المساحة المتوفرة لديك في اللوحة الخاصة بك. تأكد من أن cts يمكنها التعامل مع التيار الذي تريد قياسه. يسرد الجدول أدناه الأشياء التي يجب أن تفكر فيها:

نصيحة: تحقق دائمًا مما إذا كانت أجهزة cts الخاصة بك تعمل مع معدات مراقبة الطاقة لديك. تمنحك المطابقة الصحيحة بيانات أفضل وتساعدك على إدارة استخدامك للطاقة.

الدقة والدقة

تخبرك فئة الدقة بمدى قرب قراءاتك من القيمة الحقيقية. إذا كنت بحاجة إلى تتبع الطاقة للفواتير أو التقارير، فأنت بحاجة إلى صور مقطعية عالية الدقة . يوضح الجدول أدناه بعض فئات الدقة والغرض من استخدامها:

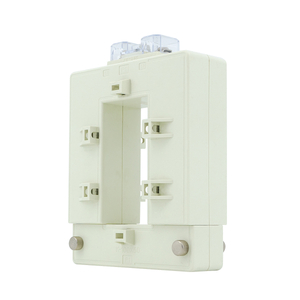

يجب عليك استخدام cts ذات الأخطاء المنخفضة للفوترة أو عندما تحتاج إلى بيانات جيدة جدًا. تتيح لك محولات التيار المفتوحة القياس دون انقطاع الدائرة. أنها تعطي قراءات ثابتة ولا تغير الإشارة كثيرًا. وهذا مهم لفحص الطاقة طوال الوقت في الأماكن الكبيرة.

مطابقة مع الأحمال

يجب أن تتطابق cts مع الحمل الذي تريد قياسه. إذا لم تقم بذلك، فقد تكون قراءاتك خاطئة أو قد يتعطل نظامك. اكتشف دائمًا حملك قبل اختيار المحول الحالي. الأحمال المختلفة تحتاج إلى قطع مختلفة. على سبيل المثال، يحتاج المصنع الذي يحتوي على آلات إلى إجراءات مختلفة عن المكتب الصغير.

• تساعدك حسابات الحمل الجيدة على اختيار القطع المناسبة.

• تعتبر الفئة 0.5 أو 0.5S قيراط جيدة للفواتير.

• يمكنك استخدام cts في العديد من الأماكن، مثل عدادات الطاقة وأنظمة الطاقة الشمسية.

إذا لم يتطابق cts والتحميل، فقد تواجه مشكلات:

• قد تكون فاتورة الطاقة الخاصة بك خاطئة.

• قد لا تعمل اختبارات جودة الطاقة بشكل صحيح.

• قد لا تتمكن أنظمة الحماية من العثور على أخطاء، مما قد يسبب أضرارًا.

ملاحظة: تحقق دائمًا من حملك واختر cts التي تناسب نظامك. وهذا يحافظ على قراءاتك صحيحة ومعداتك آمنة.

إذا اتبعت هذه الخطوات، فستعمل محولاتك الحالية بشكل جيد. سوف تحصل على قراءات جيدة واستخدام آمن وتحكم أفضل في طاقتك.

تركيب محولات التيار

وضع الأسلاك

يجب عليك توخي الحذر عند تركيب محولات التيار. هذا يساعدك على الحصول على القراءات الصحيحة. أولاً، قم بإيقاف تشغيل الطاقة قبل البدء. اختر مكانًا جيدًا للمحول. ضعه على السلك الأيمن وتأكد من أن السهم يواجه مصدر الطاقة. قم بتمرير السلك الرئيسي عبر الفتحة الوسطى للمحول. قم بتوصيل الأسلاك الثانوية بجهاز القياس الخاص بك وتأكد من إحكام الأرض.

فيما يلي بعض النصائح لوضع الأسلاك:

• تأكد من توصيل الأسلاك بالطريقة الصحيحة. استخدم رموز الألوان حتى لا تحصل على قراءات سلبية أو عكسية.

• ضع المحول على نفس مرحلة إدخال الجهد. وهذا يساعد على وقف الأخطاء في قراءاتك.

• لا تستخدم الأسلاك الطويلة جدًا. اختر السلك ذو الحجم المناسب واجعله قصيرًا للحصول على دقة أفضل.

• إذا كنت بحاجة إلى أسلاك أطول، فاستخدم كبلات مزدوجة ملتوية. وهذا يساعد على منع الضوضاء من إفساد قراءاتك.

• حاول ألا تستخدم الكثير من الموصلات وتأكد من إحكام ربطها جميعًا.

• تحقق دائمًا من عملك قبل الانتهاء من تجميع كل شيء معًا.

إذا لم تقم بوضع الأسلاك بشكل صحيح، فقد تكون قراءاتك خاطئة. إذا وضعت المحول بطريقة خاطئة، فلن تظهر أرقامك تدفق الطاقة الحقيقي.

التوجيه والسلامة

عليك أن تفكر في الاتجاه والسلامة عند تركيب محولات التيار. يجب أن يواجه السهم الموجود على المحول دائمًا مصدر الطاقة. وهذا يضمن أن الجهاز يقيس التيار بالطريقة الصحيحة.

اتبع قواعد السلامة هذه:

• لا تفتح أبدًا الدائرة الثانوية عندما يكون التيار الرئيسي قيد التشغيل. هذا يمكن أن يؤدي إلى فولتية عالية وخطيرة جدًا.

• قم دائمًا بقص الأطراف الثانوية قبل فصل أي شيء.

• قم بتأريض الملف الثانوي جيدًا حتى لا تصاب بالصدمة.

• الابتعاد عن المحولات الحية واستخدام الأدوات ذات العزل.

• احصل على التصاريح المناسبة للعمل المباشر واتبع جميع خطوات السلامة.

• لا تلمس الدائرة الرئيسية بيديك.

• افحص المحول بحثًا عن التلف واختبر العزل كثيرًا.

بعض الأخطاء الشائعة هي اختيار الحمل الخطأ، أو ترك المحول مفتوحًا، أو استخدام أسلاك سيئة. يمكن أن تؤدي هذه الأخطاء إلى كسر الأشياء أو إعطاء قراءات خاطئة أو التسبب في خطر. استخدم دائمًا محولات من نوع القياس لفحص الطاقة، وليس من نوع الحماية.

CTs متعددة في قناة واحدة

فوائد الكفاءة

في بعض الأحيان تحتاج إلى التحقق من استخدام الطاقة للعديد من الدوائر معًا. يمكنك القيام بذلك عن طريق استخدام أكثر من محول تيار في قناة واحدة. وهذا مفيد للأنظمة الكبيرة مثل أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) أو مجموعات الأضواء. يساعدك على توفير المال والمساحة من خلال وضع العديد من الدوائر على قناة واحدة.

فيما يلي بعض الأسباب لاستخدام هذا الإعداد:

• يمكنك التحقق من كل الطاقة التي يستخدمها نظام التدفئة والتهوية وتكييف الهواء (HVAC) مرة واحدة.

• أنت بحاجة إلى قنوات أقل، لذلك تستخدم عدادات أقل.

• أنت تنفق أموالاً أقل لأنك تشتري عددًا أقل من الأمتار.

• يمكنك قياس المزيد من الأحمال باستخدام عدد أقل من الأجهزة.

• يمكنك استخدام مساحة أقل في اللوحة الخاصة بك.

• لديك عدد أقل من الأشياء التي يمكنك مشاهدتها في نظام البناء الخاص بك.

محولات التيار متعددة النواة تجعل عملك أسهل. تحتوي هذه على أكثر من نواة في جهاز واحد. ليس عليك وضع العديد من المحولات. وهذا يوفر الوقت ويجعل من السهل إعداده. كما أنك ترتكب عددًا أقل من الأخطاء عند تثبيتها.

دقة المقايضة

إن استخدام أكثر من محول تيار في قناة واحدة يمكن أن يوفر المال والمساحة. ولكن يجب أن تفكر في مدى دقة قراءاتك. عند تجميع العديد من الدوائر معًا، فإنك تفقد بعض التفاصيل حول كل واحدة منها. تظهر القراءة التيار الإجمالي، وليس تيار كل دائرة.

قد ترى أخطاء صغيرة إذا كانت الأحمال مختلفة تمامًا. إذا كانت إحدى الدوائر تستخدم تيارًا أكبر بكثير، فقد لا تكون القراءة دقيقة. في بعض الأحيان، يمكن أن تغير تحولات الطور الدقة، لكن التصميمات متعددة النواة تساعد في ذلك.

تعمل هذه الطريقة بشكل أفضل عندما تهتم بإجمالي استخدام الطاقة، وليس بكل دائرة. تحقق دائمًا مما إذا كانت هذه الطريقة مناسبة لك قبل استخدامها.

يجب عليك اختيار محولات التيار ووضعها بالطريقة الصحيحة. وهذا يحافظ على بيانات الطاقة الخاصة بك آمنة وصحيحة. يساعدك أفضل جهاز على مراقبة استخدامك للطاقة ويحافظ على نظامك آمنًا. انظر إلى الجدول أدناه لمساعدتك في الاختيار:

• تعمل أجهزة CT السلكية بشكل أفضل مع معظم الإعدادات.

• تعرف على قواعد IEC وANSI للحفاظ على نظامك آمنًا.

• تعمل أجهزة التصوير المقطعي الرقمية الجديدة على تسهيل مراقبة الطاقة وتوصيل الأجهزة.

التعليمات

ما هو المحول الحالي المستخدم في مراقبة الطاقة؟

يساعدك محول التيار على قياس التيار الكهربائي. يتيح لك مشاهدة مقدار الطاقة التي تستخدمها. يمكنك التحقق من الخلاصات الرئيسية أو اللوحات الفرعية أو الدوائر الفردية.

كيف تختار محول التيار المناسب؟

اختر جهاز تصوير مقطعي يناسب حجم حملك واحتياجاتك من الدقة. تأكد دائمًا من أن جهاز التصوير المقطعي يعمل مع جهاز القياس الخاص بك. استخدم هذا الجدول لمساعدتك:

هل يمكنك تركيب محول تيار بنفسك؟

يمكنك إجراء التصوير المقطعي المحوسب إذا اتبعت خطوات السلامة. قم دائمًا بإيقاف تشغيل الطاقة قبل البدء. تأكد من أن التصوير المقطعي يواجه الاتجاه الصحيح. إذا لم تكن متأكدًا، فاطلب المساعدة من كهربائي.

ماذا يحدث إذا تركت التصوير المقطعي الثانوي مفتوحًا؟

لا تترك جهاز التصوير المقطعي الثانوي مفتوحًا أبدًا عندما يتدفق التيار في السلك الرئيسي. هذا يمكن أن يؤدي إلى فولتية عالية وخطيرة جدًا. يمكن أن ينكسر التصوير المقطعي المحوسب. قم دائمًا بتقصير الثانوي أو توصيله بجهاز القياس.
