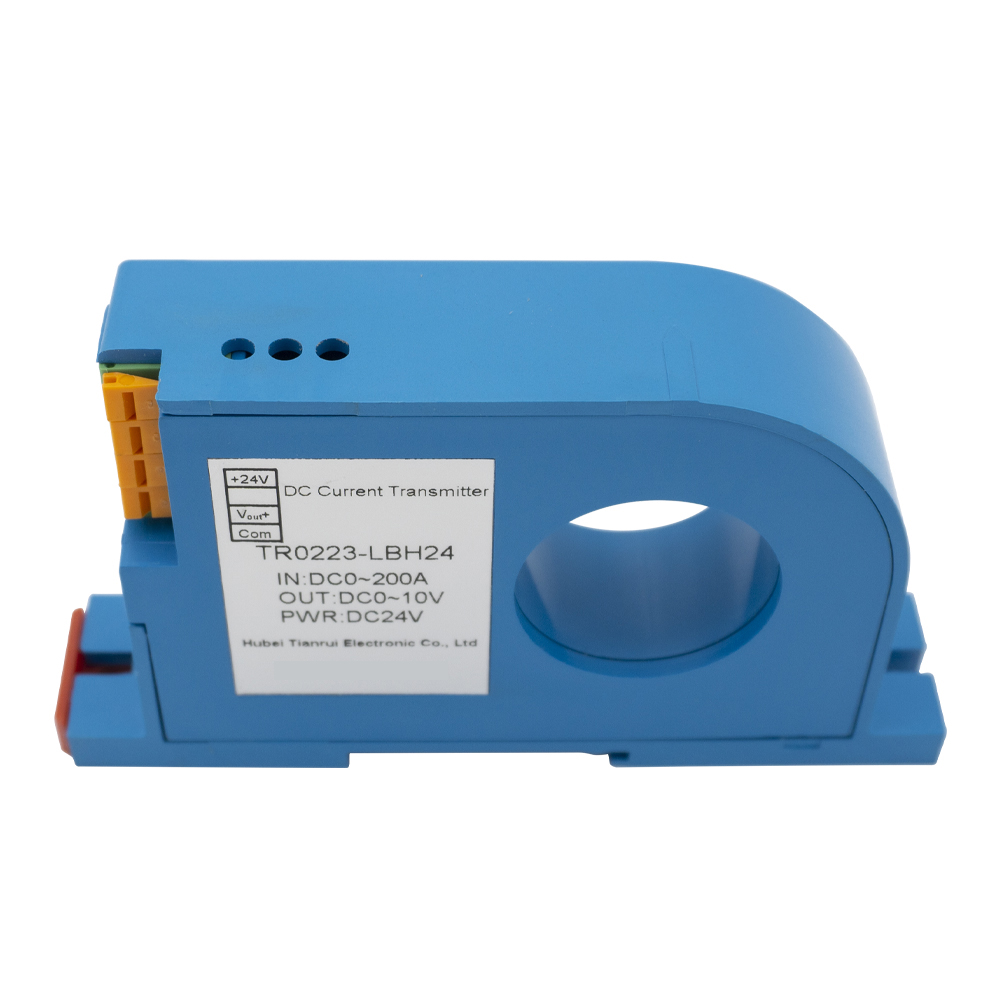

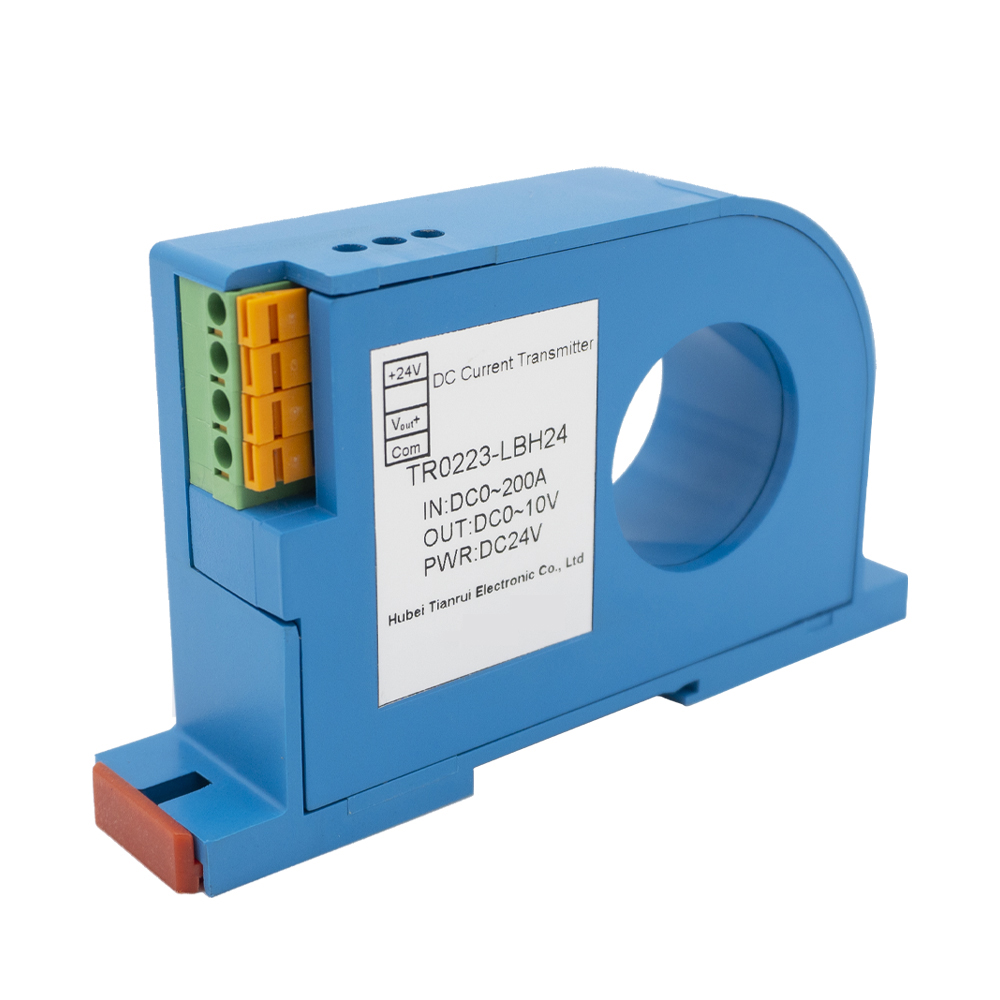

TR0223-LBH24
TR
نظرة عامة على المنتج
يقوم محول الطاقة الحالي بتحويل التيار المتردد أو التيار المستمر إلى إشارة كهربائية متناسبة مثل 0-5 فولت، أو 0-10 فولت، أو 4-20 مللي أمبير. يوفر قياسًا دقيقًا ومعزولًا لضمان سلامة النظام واستقراره. باستخدام تقنية Hall Effect أو Current Transformer، فإنه يوفر استجابة سريعة ودقة عالية. يستخدم على نطاق واسع في أنظمة الطاقة، والتحكم الصناعي، ومراقبة الطاقة، والأتمتة، ويتيح محول الطاقة الحالي قياس التيار في الوقت الحقيقي، واكتشاف الأخطاء، وإدارة أداء النظام بكفاءة.
ميزات المنتجات
* استشعار تيار مستمر عالي الأداء.
* تصميم فعال من حيث التكلفة وموفر للطاقة.
* حل مدمج وسهل التثبيت.
* عزلة موثوقة واستجابة سريعة.
التطبيقات
* مراقبة وصيانة شبكة الكهرباء.
* أنظمة التحكم في العمليات البتروكيماوية.
* كشف تيار خط إنتاج الصلب .
* تحليل كفاءة استخدام الطاقة في المعدات الصناعية.
تحميل ورقة الحجم
البعد الميكانيكي (مم)
مخطط اتصال الدائرة
البيانات الفنية
@TA = 25 ℃ ، ما لم ينص على خلاف ذلك
يكتب | TR0223-LBH24 | |
أنا pn | تيار المدخلات المقدرة الأولية | العاصمة 200A |
أنا ص | نطاق القياس الحالي الأساسي | تيار مستمر 0-240A |
الخامس | جهد الخرج الثانوي | العاصمة 10V |
ش ج | جهد مزود الطاقة | DC 24V |
ص ل | سعة التحميل | RL≥ 10KΩ |
ε | الخطي | 0.1 ٪ |
X | دقة | ± 0.5 ٪ |
BW | التردد النطاق الترددي | تيار مستمر-20 كيلو هرتز |
DI/DT يتبع بدقة | > 50a/μs | |
أنا ج | الاستهلاك الحالي | ≤25ma |
ش د | تواتر الطاقة مع الجهد | 2.5kV AC/1MIN |
ر | وقت الاستجابة | <200ms |
V0 | إزاحة الجهد | ≤50MV |
انجراف درجة الحرارة | ≤500ppm/℃ | |
ر | درجة حرارة التشغيل المحيطة | -10 درجة مئوية -+70 درجة مئوية |
ر | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
