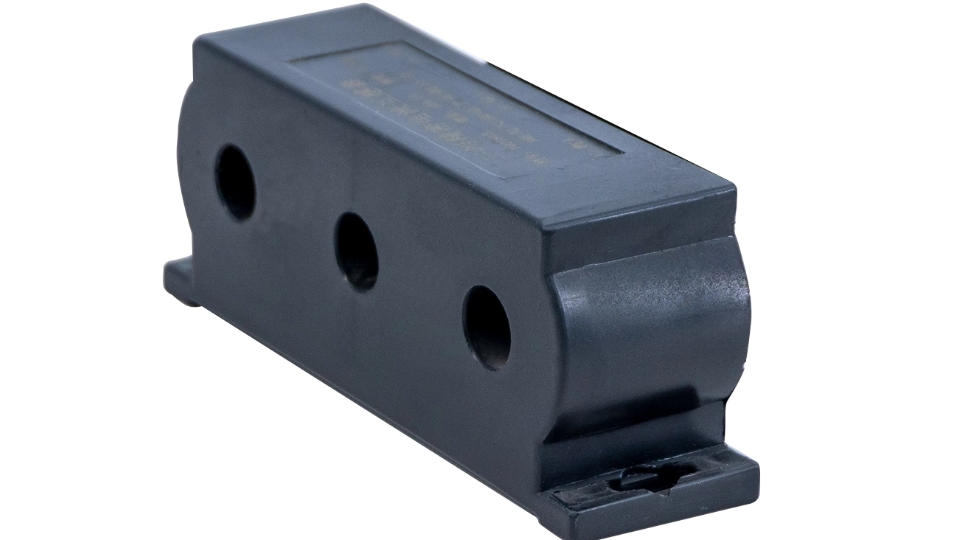

ما هو المحول الحالي؟

محول التيار (CT) هو جهاز كهربائي مصمم لقياس التيار المتردد (AC) عن طريق إنتاج تيار منخفض في ملفه الثانوي يتناسب مع التيار المتدفق في دائرته الأولية. محولات التيار هي نوع من محولات الأدوات المستخدمة في أنظمة الطاقة لمراقبة مستويات التيار العالية بأمان دون توصيل أدوات القياس مباشرة بدائرة الجهد العالي. أنها توفر وظائف القياس والحماية في الشبكات الكهربائية.

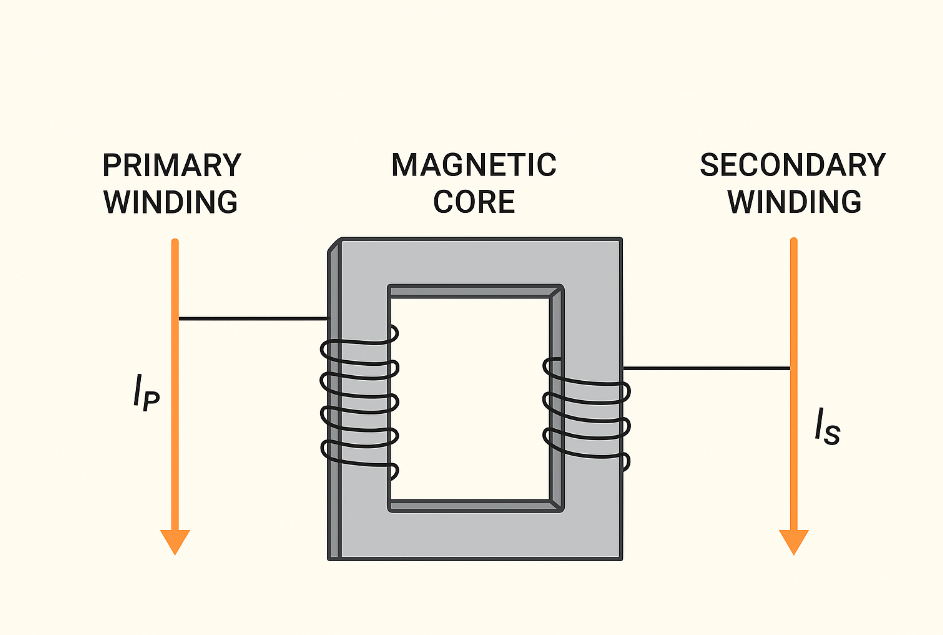

مبدأ العمل

يعتمد مبدأ عمل المحول الحالي على الحث الكهرومغناطيسي.
يتم توصيل الملف الأولي، الذي يحمل التيار المراد قياسه، على التوالي مع الحمل.
يؤدي التدفق المغناطيسي المتولد في النواة المغناطيسية إلى إحداث تيار في الملف الثانوي.
تحدد نسبة المنعطفات الأولية إلى الثانوية نسبة CT ، مما يضمن أن التيار الثانوي عبارة عن نسخة طبق الأصل دقيقة ومصغرة من التيار الأساسي.
من خلال توصيل أجهزة القياس أو المرحلات أو عدادات الطاقة بالدائرة الثانوية، يمكن مراقبة القيم الحالية أو استخدامها في مخططات الحماية دون تعريض المعدات لمستويات تيار خطيرة.

تطبيقات المحولات الحالية

1. مراقبة نظام الطاقة
   المستخدمة في المحطات الفرعية وشبكات النقل والتوزيع لقياس التيار واكتشاف تغييرات الحمل. يتم تطبيق كل من أنواع ذات الجهد العالي والجهد المنخفض محولات التيار اعتمادًا على مستوى الجهد.

2. أنظمة الحماية
   متكاملة مع مرحلات الحماية للكشف عن التيار الزائد والدوائر القصيرة والأعطال الأرضية.

3. قياس الطاقة
   ضروري في الشبكات الذكية وإدارة الطاقة الصناعية من أجل تحليل دقيق للفوترة والحمل. يتم تطبيق حلول محولات التيار الخام المنفصلة على نطاق واسع لقياس الدقة.

4. المعدات الصناعية
   تحمي المحركات والمحولات والمولدات من خلال توفير البيانات الحالية في الوقت الحقيقي للإيقاف التلقائي في حالة حدوث أخطاء.

5. أنظمة التحكم
   المستخدمة في أنظمة الأتمتة وSCADA للتغذية الراجعة والتحكم في العمليات الكهربائية.

اتجاهات التنمية

التصغير والدقة العالية: تستخدم التصميمات الناشئة مواد أساسية متقدمة ومعايرة رقمية لتحقيق دقة عالية.
أجهزة CT غير الغازية والمنقسمة: تركيب أسهل دون مقاطعة الدائرة، وهي مفيدة بشكل خاص في التعديل التحديثي والصيانة.
أجهزة CT الذكية لإنترنت الأشياء والشبكات الذكية: يتيح التكامل مع بروتوكولات الاتصالات الرقمية (مثل Modbus وIEC 61850) المراقبة في الوقت الفعلي والتشخيص عن بعد والصيانة التنبؤية.
قياس النطاق العريض والتيار المستمر: تتجه الأبحاث نحو محولات التيار القادرة على قياس ليس فقط التيار المتردد ولكن أيضًا التيار المستمر والتيارات عالية التردد لتطبيقات الطاقة المتجددة وإلكترونيات الطاقة.
مواد صديقة للبيئة: تطوير أجهزة تحويل الأموال ذات تأثير بيئي منخفض، وكفاءة أعلى في استخدام الطاقة، والامتثال لمعايير الاستدامة العالمية.

باختصار، يعد محول التيار عنصرًا حيويًا في أنظمة الطاقة الحديثة، مما يضمن القياس الدقيق للتيار والتشغيل الآمن وحماية النظام. ومع النمو السريع للشبكات الذكية، والتكامل المتجدد، وإدارة الطاقة الرقمية، تتطور تكنولوجيا الأشعة المقطعية نحو محولات تيار ذكية ومدمجة ومتعددة الوظائف.
