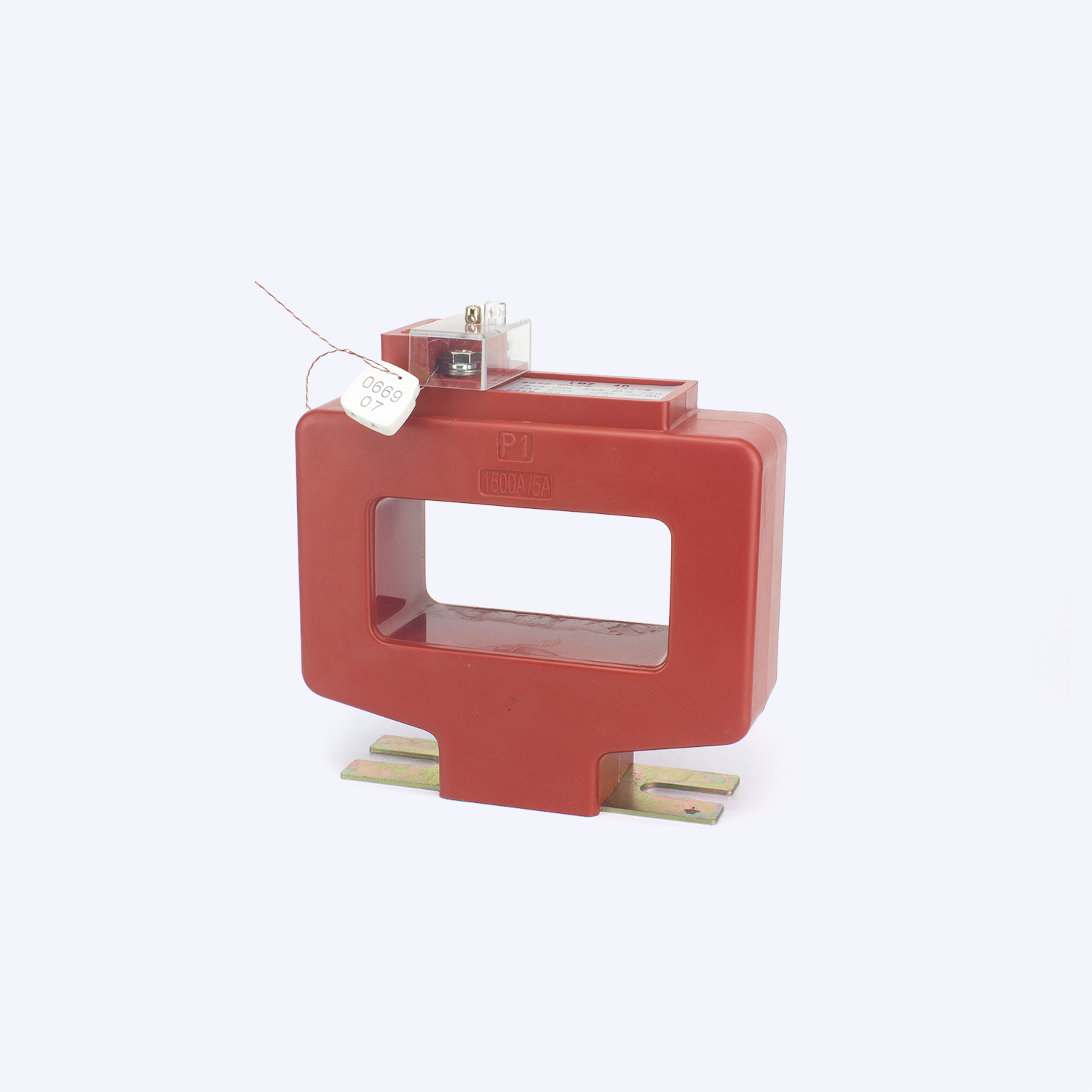

تم تصميم سلسلة محولات التيار ذات الجهد المنخفض (محول التيار المنخفض) خصيصًا لقياس خطوط الطاقة ذات الجهد المنخفض بجهد 0.4 كيلو فولت لشبكة الدولة، ويتم استخدامها جنبًا إلى جنب مع عداد الطاقة الكهربائية للشحن لنظام إمداد الطاقة لتلبية متطلبات التحقق من أتمتة شبكة الدولة والتخزين الذكي. يتم صب المنتج في قطعة واحدة مع راتنج غير مشبع لتلبية متطلبات درجة عزل الجهد. يتم تغطية الطرف الثانوي بغطاء أسلاك شفاف ومن ثم يتم إغلاقه بالرصاص لمنع سرقة الكهرباء. يعتمد المنتج قلبًا مغناطيسيًا عالي الجودة وعالي النفاذية، ومستوى الدقة هو 0.2S و0.p6S، ويلبي الأداء تمامًا متطلبات شركة State Grid Corporation لمعايير المؤسسات الصينية Q/GDW572-2010.
الحث الكهرومغناطيسي
مثل الأنواع الأخرى من المحولات ، يعمل محول الجهد المنخفض بناءً على قانون Faraday للتحريض الكهرومغناطيسي.
يتكون من ملف أولي وجرح لفائف ثانوية على نفس النواة المغناطيسية. عند التناوب على التدفقات الحالية عبر الملف الأساسي ، فإنه يخلق تدفقًا مغناطيسيًا متناوبًا في القلب ، مما يؤدي إلى جهد في الملف الثانوي.
تحويل الجهد
عن طريق تغيير نسبة المنعطفات بين الملفات الأولية والثانوية ، يمكن للمحول التنحي أو تصعيد الجهد. على سبيل المثال ، تحويل 220 فولت إلى 24 فولت ، 12 فولت ، أو حتى أقل ، شائع الاستخدام للأجهزة الإلكترونية أو أنظمة الإضاءة.
العزلة الكهربائية
غالبًا ما تعمل محولات الجهد المنخفض كجهاز عزل ، مما يمنع الصدمة الكهربائية المباشرة من جانب الجهد العالي إلى جانب الجهد المنخفض ، وبالتالي تحسين السلامة.
إمدادات الطاقة المستقرة
تم تصميم بعض محولات الجهد المنخفض مع وظائف تنظيم الجهد ، مما يضمن جهد إخراج مستقر لحماية الأجهزة الحساسة.
أنظمة الإضاءة
يستخدم على نطاق واسع في إضاءة LED ، وأضواء المسرح ، وأضواء الحدائق ، وإضاءة المسار منخفضة الجهد (على سبيل المثال ، 12 فولت ، 24 فولت) ، مما يوفر كفاءة السلامة وكفاءة الطاقة.
إمدادات الطاقة للأجهزة الإلكترونية
يوفر طاقة AC أو DC منخفضة الجهد للأجهزة المنزلية ، وأرنين الأبواب ، وأنظمة الصوت ، وكاميرات المراقبة ، ومعدات مماثلة.
الرقابة الصناعية والأتمتة
ضرورية لأنظمة PLC وأجهزة الاستشعار والأدوات والمعدات الكهروميكانيكية المصنع التي تتطلب عادة إمدادات الطاقة 24V أو 12V.
أنظمة الطاقة السلامة
في المعدات الطبية والمختبرات ومواقع البناء ، توفر محولات الجهد المنخفضة طاقة معزولة ، مما يقلل من خطر الصدمة الكهربائية.
الطاقة المتجددة وشحن البطارية
المطبق في أنظمة الطاقة الشمسية ، UPS (إمدادات الطاقة غير المنقطعة) ، وبطاريات تخزين الطاقة لتحويل الطاقة وعزلها.
ملخص :
يستخدم محول الجهد المنخفض بشكل أساسي الحث الكهرومغناطيسي لتحقيق تحويل الجهد والعزلة الكهربائية ، مع الغرض الرئيسي من توصيل الطاقة الآمن والفعال. يتم تطبيقه على نطاق واسع في الإضاءة والأجهزة المنزلية والتحكم الصناعي وأنظمة الطاقة السلامة والطاقة المتجددة ، مما يجعلها مكونًا لا غنى عنه للأنظمة الكهربائية الحديثة.

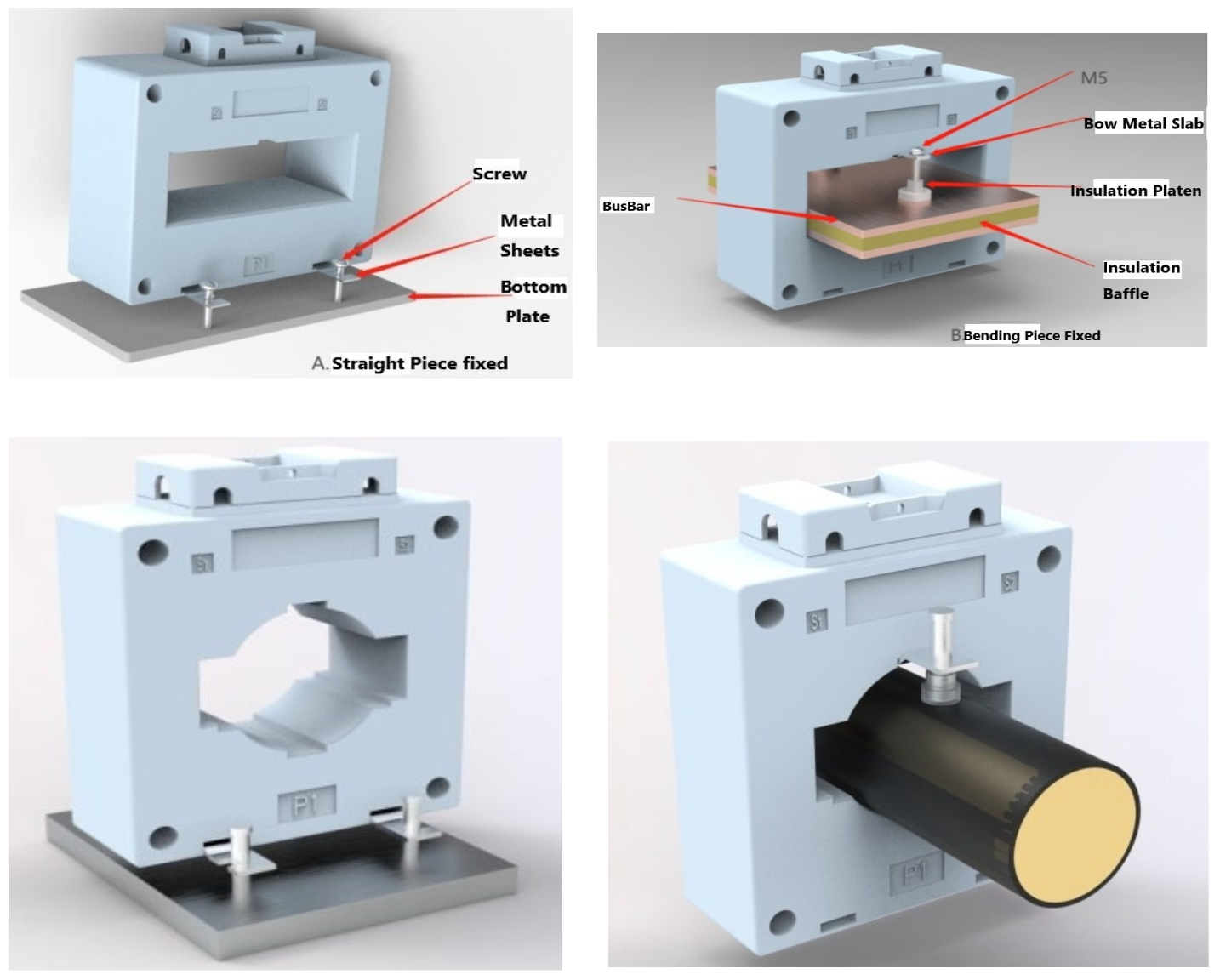

مخطط التثبيت
تم تصميم سلسلة محولات التيار ذات الجهد المنخفض (محول التيار المنخفض) خصيصًا لقياس خطوط الطاقة ذات الجهد المنخفض بجهد 0.4 كيلو فولت لشبكة الدولة، ويتم استخدامها جنبًا إلى جنب مع عداد الطاقة الكهربائية للشحن لنظام إمداد الطاقة لتلبية متطلبات التحقق من أتمتة شبكة الدولة والتخزين الذكي. يتم صب المنتج في قطعة واحدة مع راتنج غير مشبع لتلبية متطلبات درجة عزل الجهد. يتم تغطية الطرف الثانوي بغطاء أسلاك شفاف ومن ثم يتم إغلاقه بالرصاص لمنع سرقة الكهرباء. يعتمد المنتج قلبًا مغناطيسيًا عالي الجودة وعالي النفاذية، ومستوى الدقة هو 0.2S و0.p6S، ويلبي الأداء تمامًا متطلبات شركة State Grid Corporation لمعايير المؤسسات الصينية Q/GDW572-2010.
الحث الكهرومغناطيسي
مثل الأنواع الأخرى من المحولات ، يعمل محول الجهد المنخفض بناءً على قانون Faraday للتحريض الكهرومغناطيسي.
يتكون من ملف أولي وجرح لفائف ثانوية على نفس النواة المغناطيسية. عند التناوب على التدفقات الحالية عبر الملف الأساسي ، فإنه يخلق تدفقًا مغناطيسيًا متناوبًا في القلب ، مما يؤدي إلى جهد في الملف الثانوي.
تحويل الجهد
عن طريق تغيير نسبة المنعطفات بين الملفات الأولية والثانوية ، يمكن للمحول التنحي أو تصعيد الجهد. على سبيل المثال ، تحويل 220 فولت إلى 24 فولت ، 12 فولت ، أو حتى أقل ، شائع الاستخدام للأجهزة الإلكترونية أو أنظمة الإضاءة.
العزلة الكهربائية
غالبًا ما تعمل محولات الجهد المنخفض كجهاز عزل ، مما يمنع الصدمة الكهربائية المباشرة من جانب الجهد العالي إلى جانب الجهد المنخفض ، وبالتالي تحسين السلامة.
إمدادات الطاقة المستقرة
تم تصميم بعض محولات الجهد المنخفض مع وظائف تنظيم الجهد ، مما يضمن جهد إخراج مستقر لحماية الأجهزة الحساسة.
أنظمة الإضاءة
يستخدم على نطاق واسع في إضاءة LED ، وأضواء المسرح ، وأضواء الحدائق ، وإضاءة المسار منخفضة الجهد (على سبيل المثال ، 12 فولت ، 24 فولت) ، مما يوفر كفاءة السلامة وكفاءة الطاقة.
إمدادات الطاقة للأجهزة الإلكترونية
يوفر طاقة AC أو DC منخفضة الجهد للأجهزة المنزلية ، وأرنين الأبواب ، وأنظمة الصوت ، وكاميرات المراقبة ، ومعدات مماثلة.
الرقابة الصناعية والأتمتة
ضرورية لأنظمة PLC وأجهزة الاستشعار والأدوات والمعدات الكهروميكانيكية المصنع التي تتطلب عادة إمدادات الطاقة 24V أو 12V.
أنظمة الطاقة السلامة
في المعدات الطبية والمختبرات ومواقع البناء ، توفر محولات الجهد المنخفضة طاقة معزولة ، مما يقلل من خطر الصدمة الكهربائية.
الطاقة المتجددة وشحن البطارية
المطبق في أنظمة الطاقة الشمسية ، UPS (إمدادات الطاقة غير المنقطعة) ، وبطاريات تخزين الطاقة لتحويل الطاقة وعزلها.
ملخص :
يستخدم محول الجهد المنخفض بشكل أساسي الحث الكهرومغناطيسي لتحقيق تحويل الجهد والعزلة الكهربائية ، مع الغرض الرئيسي من توصيل الطاقة الآمن والفعال. يتم تطبيقه على نطاق واسع في الإضاءة والأجهزة المنزلية والتحكم الصناعي وأنظمة الطاقة السلامة والطاقة المتجددة ، مما يجعلها مكونًا لا غنى عنه للأنظمة الكهربائية الحديثة.
مخطط التثبيت
