كيف يعمل مستشعر تأثير هول؟

مستشعر Hall Effect هو جهاز إلكتروني يكتشف المجالات المغناطيسية ويحولها إلى إشارة كهربائية. يتم استخدامه على نطاق واسع في الأتمتة الصناعية، والقياس الحالي، وأنظمة السيارات، والروبوتات، والمعدات الإلكترونية لأنه يمكن أن يوفر استشعارًا دقيقًا وموثوقًا وغير تلامسي. تعتبر مستشعرات Hall Effect ذات أهمية خاصة في أجهزة الاستشعار الحالية، حيث يتم استخدامها لقياس التيار المتردد والتيار المستمر دون الاتصال مباشرة بالموصل.

يعتمد مبدأ عمل مستشعر تأثير هول على تأثير هول، الذي اكتشفه الفيزيائي الأمريكي إدوين هول في عام 1879. ويحدث تأثير هول عندما يتدفق تيار كهربائي عبر مادة رقيقة من أشباه الموصلات موضوعة في مجال مغناطيسي. يخلق المجال المغناطيسي قوة على الإلكترونات المتحركة داخل المادة، مما يجعلها تتحرك نحو أحد جانبي الموصل. وينتج عن هذا الانفصال للشحنات الكهربائية جهدًا صغيرًا عبر المادة، يُعرف باسم جهد هول.

يشتمل الهيكل الأساسي لمستشعر Hall Effect عادةً على عنصر Hall ومضخم الإشارة ومنظم الجهد ودائرة الإخراج. يُصنع عنصر القاعة عادة من مواد شبه موصلة مثل السيليكون أو زرنيخيد الغاليوم لأن هذه المواد حساسة للمجالات المغناطيسية. عندما يمر تيار عبر عنصر Hall، ويتم تطبيق مجال مغناطيسي بشكل عمودي على اتجاه التيار، يتم توليد جهد Hall.

تعتمد قوة جهد هول على شدة المجال المغناطيسي. ينتج المجال المغناطيسي الأقوى جهد هول أعلى، بينما ينتج المجال المغناطيسي الأضعف جهدًا أقل. تعمل الدائرة الإلكترونية الداخلية للمستشعر على تضخيم إشارة الجهد الصغيرة هذه ومعالجتها، وتحويلها إلى إشارة خرج قابلة للاستخدام. يمكن أن يكون الإخراج إما إشارة جهد تناظرية أو إشارة تحويل رقمية اعتمادًا على تصميم المستشعر.

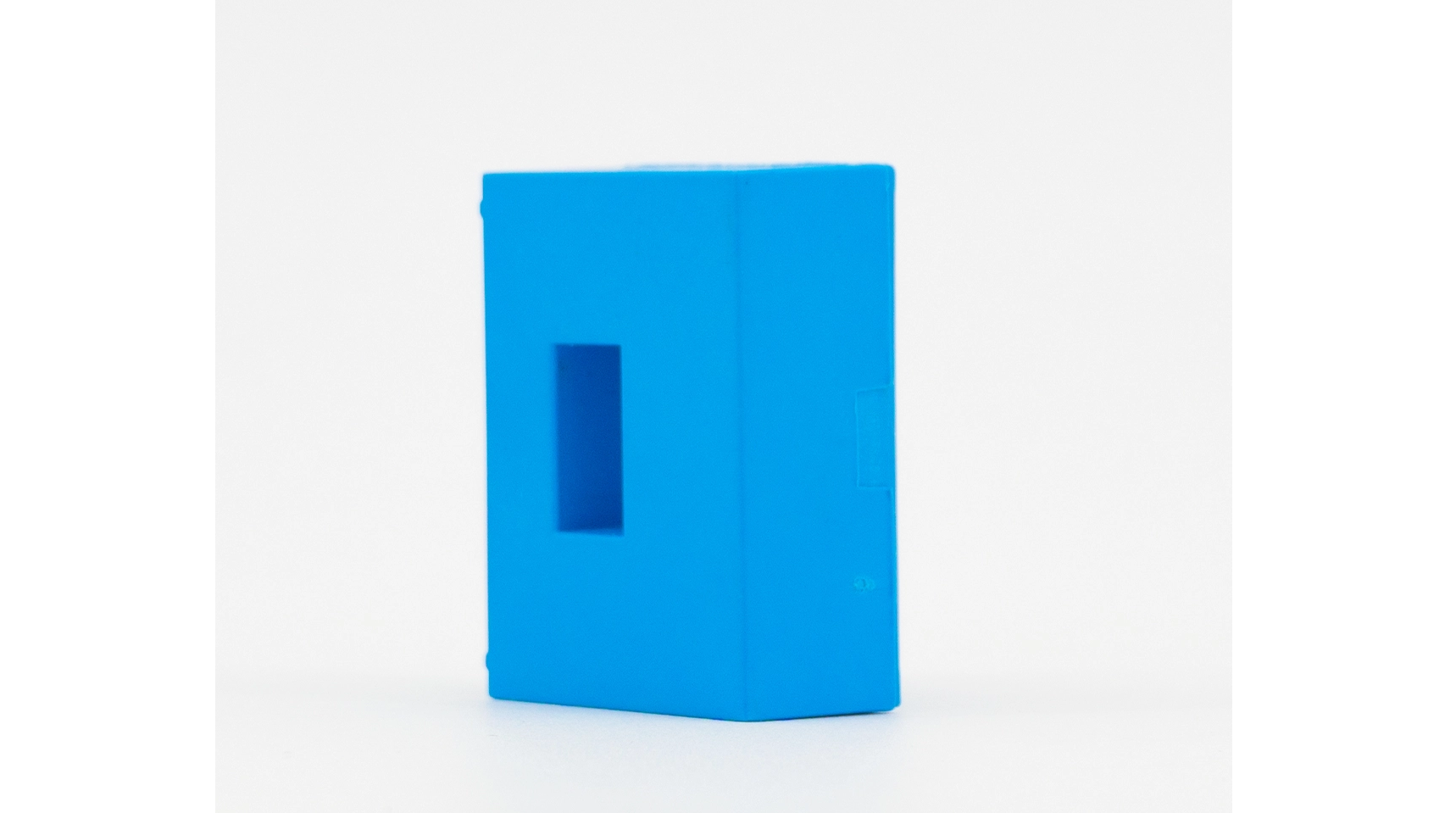

في تطبيقات القياس الحالية، تعمل مستشعرات تأثير هول عن طريق الكشف عن المجال المغناطيسي المتولد حول موصل يحمل تيارًا. عندما يتدفق تيار كهربائي عبر سلك أو قضيب توصيل، فإنه يخلق مجالًا مغناطيسيًا حول الموصل. يتم وضع مستشعر Hall بالقرب من الموصل ويقيس قوة المجال المغناطيسي. وبما أن المجال المغناطيسي يتناسب مع التيار المتدفق عبر الموصل، يمكن للمستشعر حساب وإخراج إشارة تمثل القيمة الحالية.

إحدى المزايا الرئيسية لأجهزة استشعار Hall Effect هي العزل الكهربائي. على عكس مقاومات التحويل التقليدية، التي تتطلب اتصالاً كهربائيًا مباشرًا بالدائرة، تقوم مستشعرات تيار هول بقياس التيار من خلال المجالات المغناطيسية دون اتصال مادي. وهذا يسمح لهم بقياس دوائر الجهد العالي والتيار العالي بأمان مع حماية معدات القياس والمشغلين.

يمكن تقسيم مستشعرات Hall Effect إلى نوعين رئيسيين: مستشعرات الحلقة المفتوحة وأجهزة الاستشعار ذات الحلقة المغلقة. تقوم مستشعرات Hall ذات الحلقة المفتوحة بقياس المجال المغناطيسي مباشرة وتوفر إشارة خرج تتناسب مع التيار المقاس. فهي بسيطة وفعالة من حيث التكلفة وشائعة الاستخدام في التطبيقات العامة. تستخدم مستشعرات القاعة ذات الحلقة المغلقة نظام ردود الفعل لتوليد مجال مغناطيسي تعويضي يوازن المجال المغناطيسي الأصلي. يوفر هذا التصميم دقة أعلى ووقت استجابة أسرع واستقرارًا أفضل لدرجة الحرارة، مما يجعله مناسبًا للتطبيقات الدقيقة.

تستخدم أجهزة استشعار تأثير هول على نطاق واسع في العديد من الصناعات. وفي السيارات الكهربائية، يقومون بمراقبة تيار البطارية وتشغيل المحرك. وفي أنظمة الطاقة، يتم استخدامها للمراقبة الحالية والحماية وإدارة الطاقة. في الأتمتة الصناعية، فهي تساعد في التحكم في المحركات، واكتشاف الموقع، وقياس السرعة. وهي موجودة أيضًا في الأجهزة المنزلية وأجهزة الكمبيوتر والإلكترونيات الاستهلاكية.

بالمقارنة مع تقنيات الاستشعار التقليدية، توفر مستشعرات Hall Effect العديد من الفوائد، بما في ذلك قياس عدم الاتصال، والاستجابة السريعة، والموثوقية العالية، وانخفاض استهلاك الطاقة، والقدرة على قياس كل من إشارات التيار المتردد والتيار المستمر. ومع ذلك، يمكن أن تتأثر دقتها بالتغيرات في درجات الحرارة والتداخل المغناطيسي وجودة المستشعر. يعد التصميم والمعايرة المناسبان ضروريين لتحقيق أداء مستقر.

باختصار، يعمل مستشعر Hall Effect باستخدام التفاعل بين التيار الكهربائي والمجال المغناطيسي لتوليد جهد Hall قابل للقياس. من خلال الكشف عن التغيرات في المجالات المغناطيسية، يمكنه قياس التيار والموضع والسرعة بدقة دون اتصال كهربائي مباشر. نظرًا لأداء العزل الممتاز وتعدد الاستخدامات، أصبحت مستشعرات Hall Effect عنصرًا أساسيًا في أنظمة القياس والتحكم الكهربائية الحديثة.
