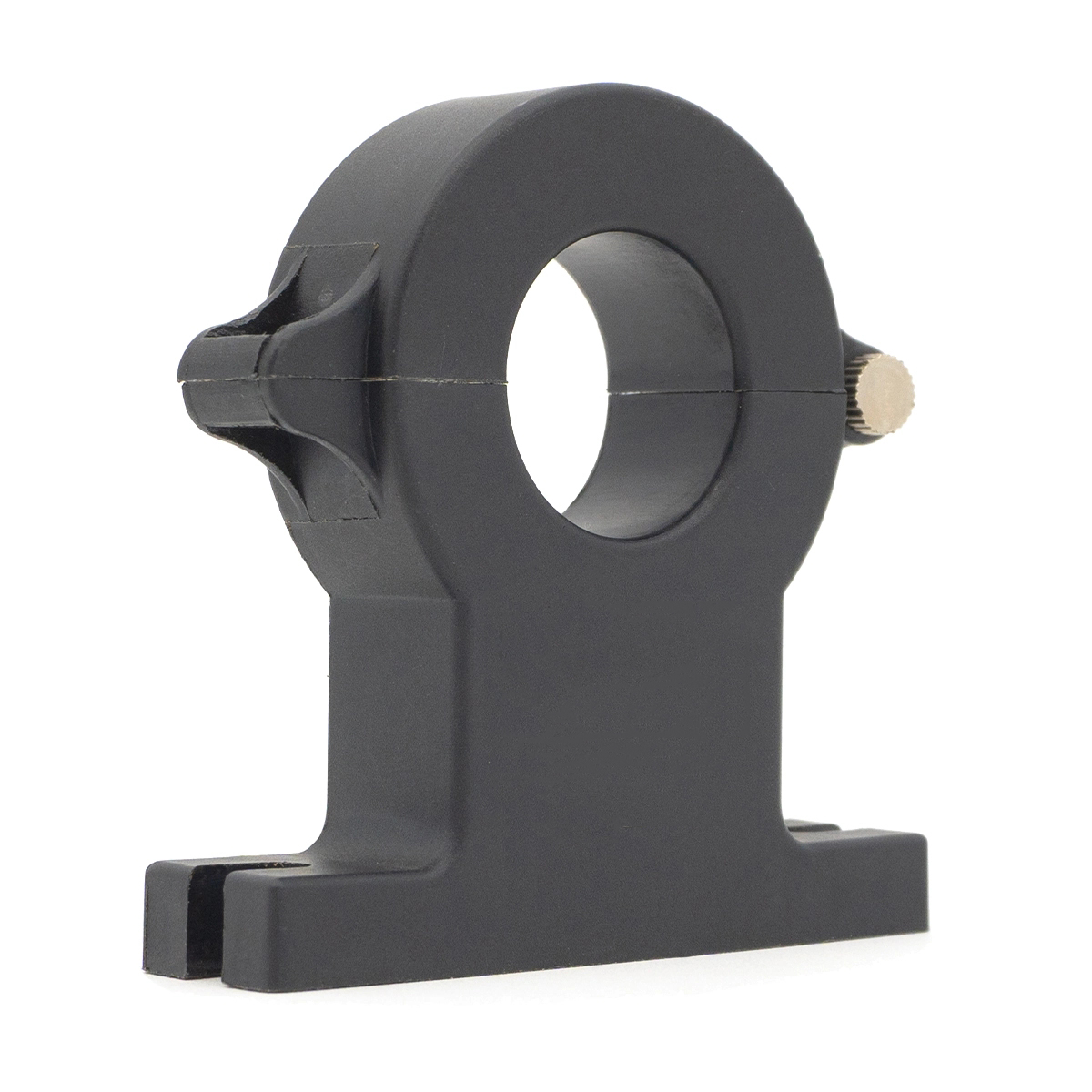

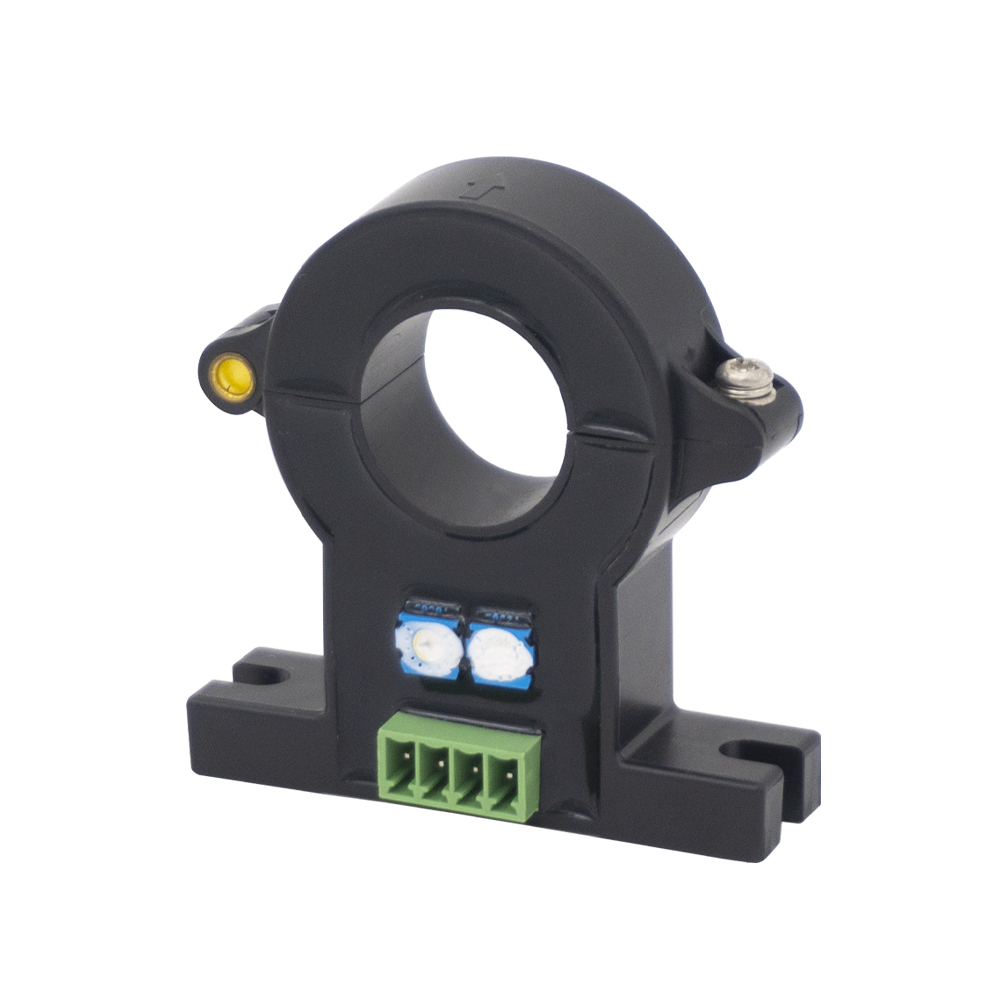

TR0214-LKH
TR
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية .
* دقة ممتازة وخطية جيدة.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* هيكل منفصل، سهل التركيب.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
تحميل ورقة الحجم
معلمات المنتج
| مواصفة | 50a/4v | 200A/4V | 500A/4V | وحدة | |
أنا pn | تيار الإدخال المقدر الأساسي | 50 | 200 | 500 | A |
أنا ص | نطاق القياس الحالي الأساسي | 0 ～ 100 | 0 ～ 400 | 0 ～ 1000 | A |
الخامس | الجهد الناتج الثانوي | 4 | V | ||
الخامس ج | جهد مصدر الطاقة | ± 12 ～ 15 (± 5 ٪) | V | ||
أنا ج | الاستهلاك الحالي | ＜ 25 | م | ||
الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
ε | الخطي | ＜ 1 | ٪ fs | ||
X | دقة | TA = 25 ℃: ≤ ± 1 | % | ||
V0 | إزاحة الجهد | TA = 25 ℃: ≤ ± 20 | MV | ||
الخامس أوم | الجهد الأوفست المغناطيسي | IP=0 بعد 3*I PN : ±±20 | MV | ||
الخامس | إزاحة الجهد الانجراف درجة حرارة | IP = 0 TA = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
ر | وقت الاستجابة | ≤5 | μs | ||
f | عرض النطاق الترددي (-3db) | DC ～ 20 | khz | ||
ر | درجة حرارة العمل | -40 ～+80 | ℃ | ||
ر | درجة حرارة التخزين | -45 ～+85 | ℃ | ||
ص ل | تحميل المقاومة | TA = 25 ℃: ≥10 | kΩ | ||
الهيكل والبعد
مخطط ربط الدائرة
ملحوظات:
IPN: اتجاه الإدخال الحالي الأساسي
+: مزود الطاقة الإيجابي 12V/15V
-: مزود الطاقة السلبي 12V/15V M: إخراج الإشارة الثانوية
G: Ground Ofs: Zero Adjustment Gin: تعديل السعة
احتياطات التثبيت
* يجب توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
* يكون الأداء الديناميكي (di/dt ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي.
