TR0201-LBH5
TR
50000
T/T ، Western Union ، PayPal
شنغهاي ، الصين
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية.
* دقة ممتازة وخطية جيدة.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* عزل تام بين الابتدائي والثانوي
* نطاق قياس واسع، وسرعة استجابة سريعة، ودقة عالية، واستقرار جيد لدرجة الحرارة.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
* قياس تيار عالي الدقة وعالي التردد.
معلمات المنتج
| المواصفات | 0.5A/0.625V | 1A/0.625V | 6A/0.625V | الوحدة | |
|---|---|---|---|---|---|
| I PN | تيار الإدخال المقنن الأساسي | 0.5 | 1 | 6 | A |
| I P | نطاق القياس الحالي الأساسي | 0 ～ 1 | 0 ～ 2 | 0 ～ 12 | A |
| V SN | جهد الخرج الثانوي | 2.5 ± 0.625 | V | ||
| V C | جهد مصدر الطاقة | +5 (± 5 ٪) | V | ||
| I C | الاستهلاك الحالي | ＜ 10+هو | م | ||
| V d | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε L | الخطي | ＜ 0.1 | ٪ fs | ||
| X | الدقة | TA = 25 ℃: ≤ ± 0.5 | % | ||
| V 0 | جهد الإزاحة | TA = 25 ℃: ≤ ± 10 | MV | ||
| V OM | جهد الإزاحة المغناطيسي | IP=0 بعد 3*I PN : ±±5 | MV | ||
| V OT | جهد الإزاحة درجة الحرارة الانجراف | IP=0، TA=-40～+80°C: ±±0.1 | MV/℃ | ||
| T r | وقت الاستجابة | ≤40 | μs | ||
| f | عرض النطاق الترددي (-3dB) | DC ～ 100 | khz | ||
| T درجة | حرارة العمل | -40 ～+80 | ℃ | ||
| T S | درجة حرارة التخزين | -45 ～+85 | ℃ | ||

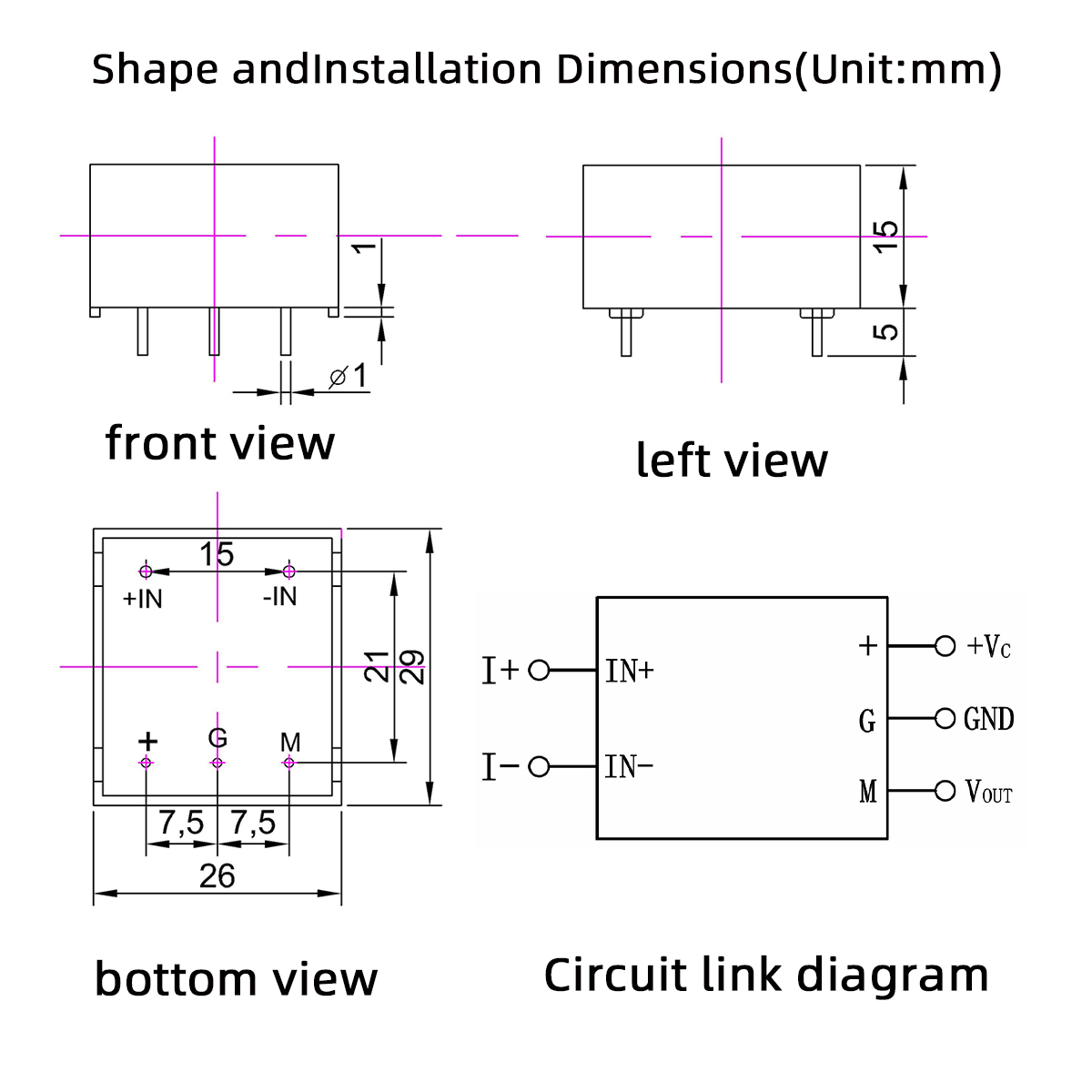

أبعاد الشكل والتركيب
ملحوظة:
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
