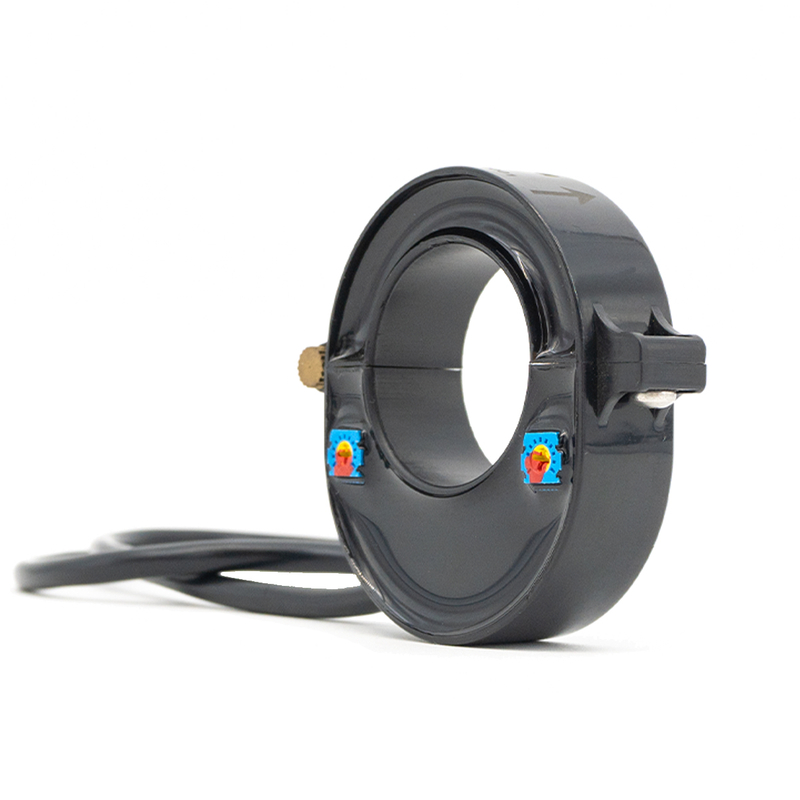

TR0240-LKH
TR
50000
T/T ، Western Union ، PayPal
شنغهاي ، الصين
ميزات المنتج
* عزل عالي بين الجانب الأساسي والثانوي.
* حجم صغير، خفيف الوزن.
* لا خسارة الإدراج، وانخفاض استهلاك الطاقة.
* نطاق كشف واسع.
تطبيق المنتج
تستخدم في الطاقة الكهربائية والأتمتة الصناعية والآلات والسيارات والأجهزة المنزلية وغيرها من الصناعات والمجالات.
معلمات المنتج
| مواصفة | 100 أمبير/4 فولت | 200A/4V | 400 أمبير/4 فولت | وحدة | |
| أنا pn | تيار المدخلات المقدرة الأولية | 100 | 200 | 400 | A |
| أنا ص | نطاق القياس الحالي الأساسي | 0~200 | 0 ～ 400 | 0 ~ 800 | A |
| الخامس | الجهد الناتج الثانوي | 4 | V | ||
| الخامس ج | جهد مزود الطاقة | ± 12 ～ 15 (± 5 ٪) | V | ||
| أنا ج | الاستهلاك الحالي | ＜ 25 | م | ||
| الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε | الخطي | ＜ 1 | ٪ fs | ||
| X | دقة | TA = 25 ℃: ≤ ± 1 | % | ||
| V0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 25 | MV | ||
| الخامس أوم | الجهد الأوفست المغناطيسي | IP = 0 بعد 3*IPN: ≤ ± 10 | MV | ||
| الخامس | إزاحة درجة حرارة الجهد الانجراف | IP = 0 TA = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
| ر | وقت الاستجابة | ≥7 | μs | ||
| f | عرض النطاق الترددي (-3 ديسيبل) | DC ～ 20 | khz | ||
| ر | درجة حرارة العمل | -40 ～+80 | ℃ | ||
| ر | درجة حرارة التخزين | -45 ～+85 | ℃ | ||
| ص ل | تحميل المقاومة | TA = 25 ℃: ≥10 | kΩ | ||

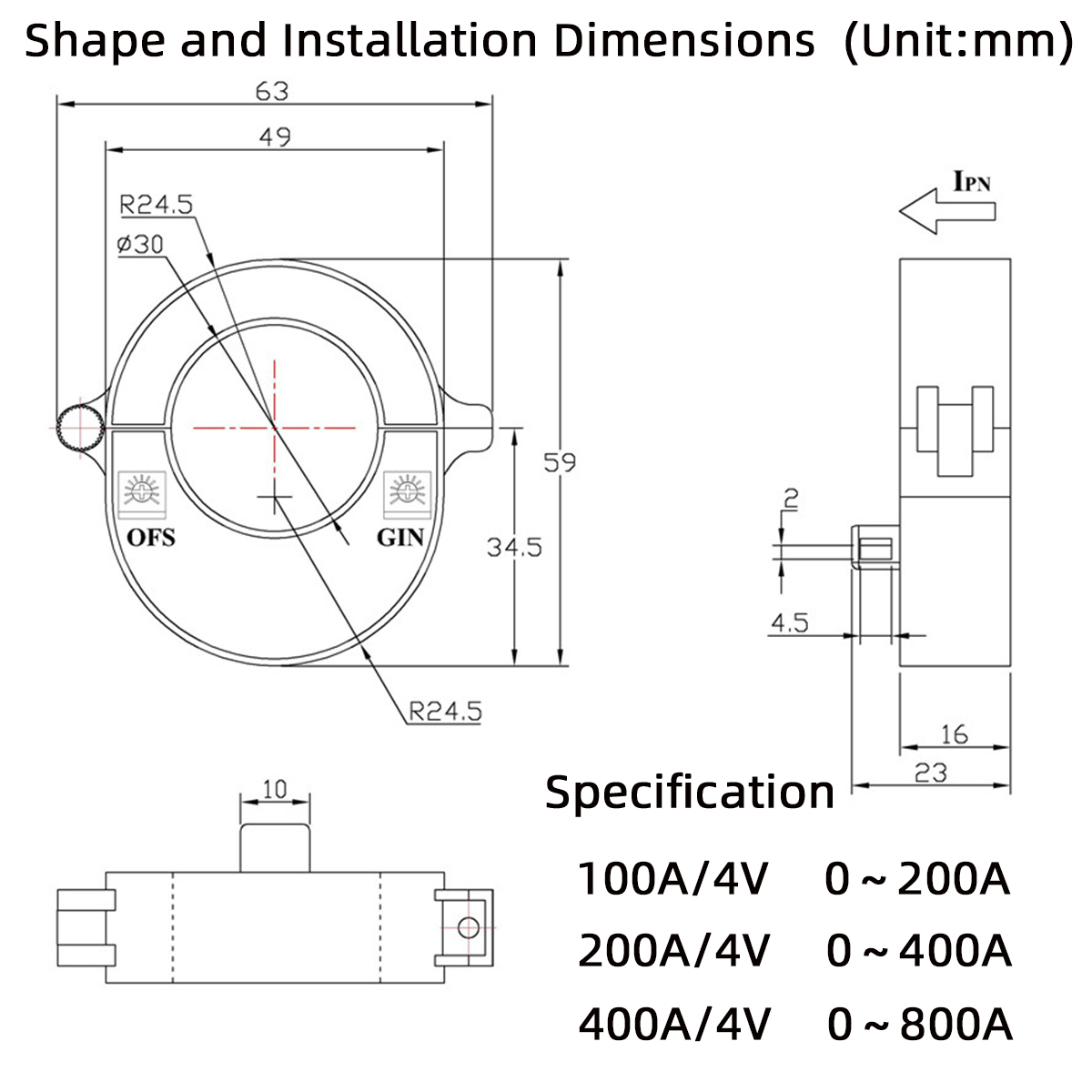

أبعاد الشكل والتركيب

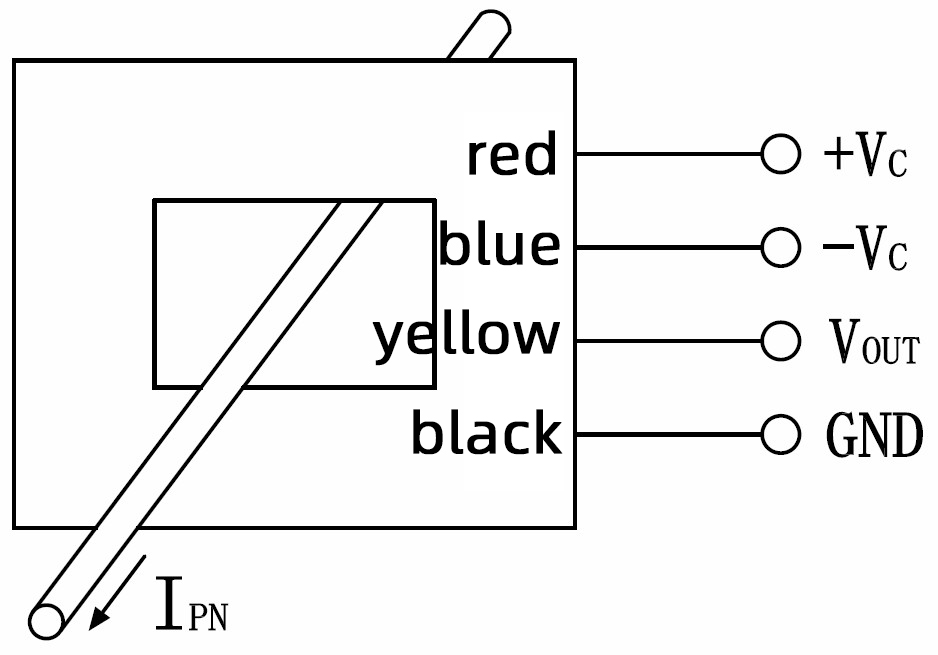

مخطط ربط الدائرة
ملحوظة:
جين: تعديل السعة
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي.
ميزات المنتج
* عزل عالي بين الجانب الأساسي والثانوي.
* حجم صغير، خفيف الوزن.
* لا خسارة الإدراج، وانخفاض استهلاك الطاقة.
* نطاق كشف واسع.
تطبيق المنتج
تستخدم في الطاقة الكهربائية والأتمتة الصناعية والآلات والسيارات والأجهزة المنزلية وغيرها من الصناعات والمجالات.
معلمات المنتج
| مواصفة | 100 أمبير/4 فولت | 200A/4V | 400 أمبير/4 فولت | وحدة | |
| أنا pn | تيار المدخلات المقدرة الأولية | 100 | 200 | 400 | A |
| أنا ص | نطاق القياس الحالي الأساسي | 0~200 | 0 ～ 400 | 0 ~ 800 | A |
| الخامس | الجهد الناتج الثانوي | 4 | V | ||
| الخامس ج | جهد مزود الطاقة | ± 12 ～ 15 (± 5 ٪) | V | ||
| أنا ج | الاستهلاك الحالي | ＜ 25 | م | ||
| الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
| ε | الخطي | ＜ 1 | ٪ fs | ||
| X | دقة | TA = 25 ℃: ≤ ± 1 | % | ||
| V0 | إزاحة الجهد | تا = 25 درجة مئوية: ± ± 25 | MV | ||
| الخامس أوم | الجهد الأوفست المغناطيسي | IP = 0 بعد 3*IPN: ≤ ± 10 | MV | ||
| الخامس | إزاحة درجة حرارة الجهد الانجراف | IP = 0 TA = -40 ～+80 ℃: ≤ ± 1 | MV/℃ | ||
| ر | وقت الاستجابة | ≥7 | μs | ||
| f | عرض النطاق الترددي (-3 ديسيبل) | DC ～ 20 | khz | ||
| ر | درجة حرارة العمل | -40 ～+80 | ℃ | ||
| ر | درجة حرارة التخزين | -45 ～+85 | ℃ | ||
| ص ل | تحميل المقاومة | TA = 25 ℃: ≥10 | kΩ | ||
أبعاد الشكل والتركيب
مخطط ربط الدائرة
ملحوظة:
جين: تعديل السعة
احتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
يكون الأداء الديناميكي (DI/DT ووقت الاستجابة) هو الأفضل عندما يكون صف الإدخال الحالي ممتلئًا بالكامل بالثقب الأساسي.
