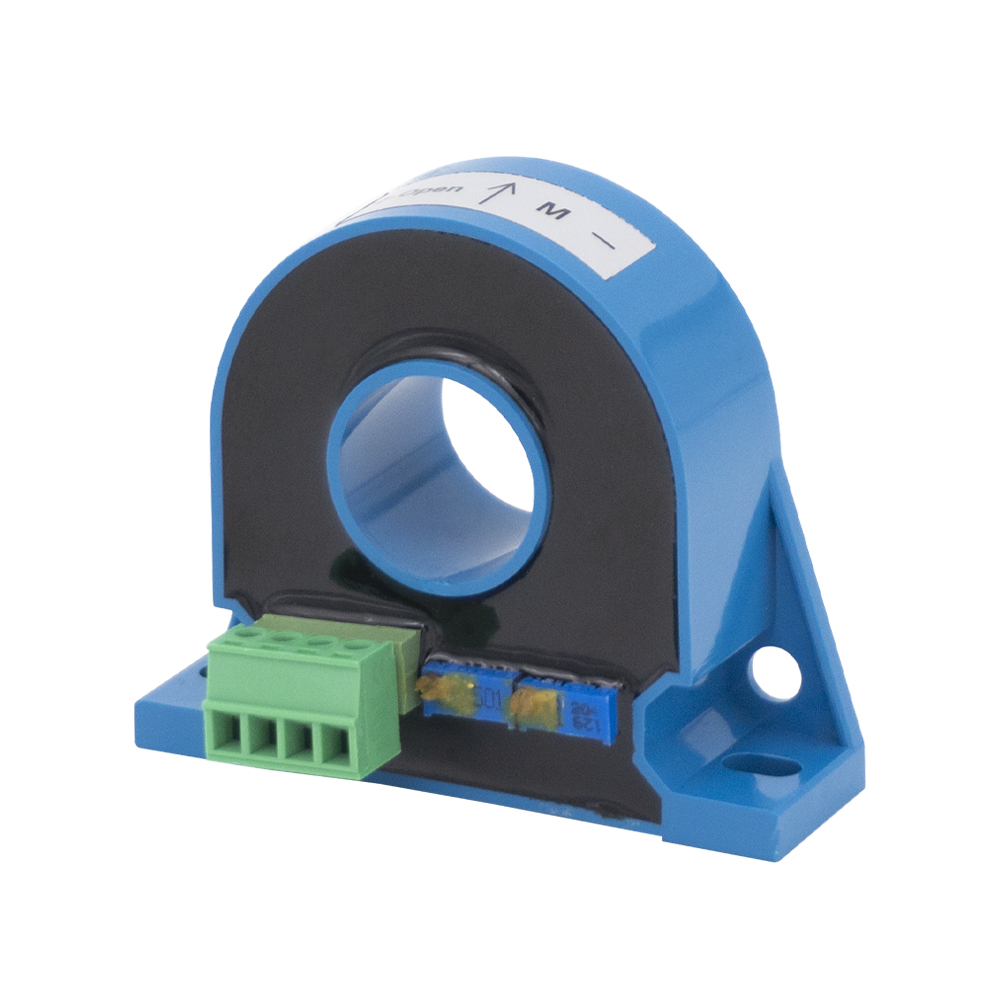

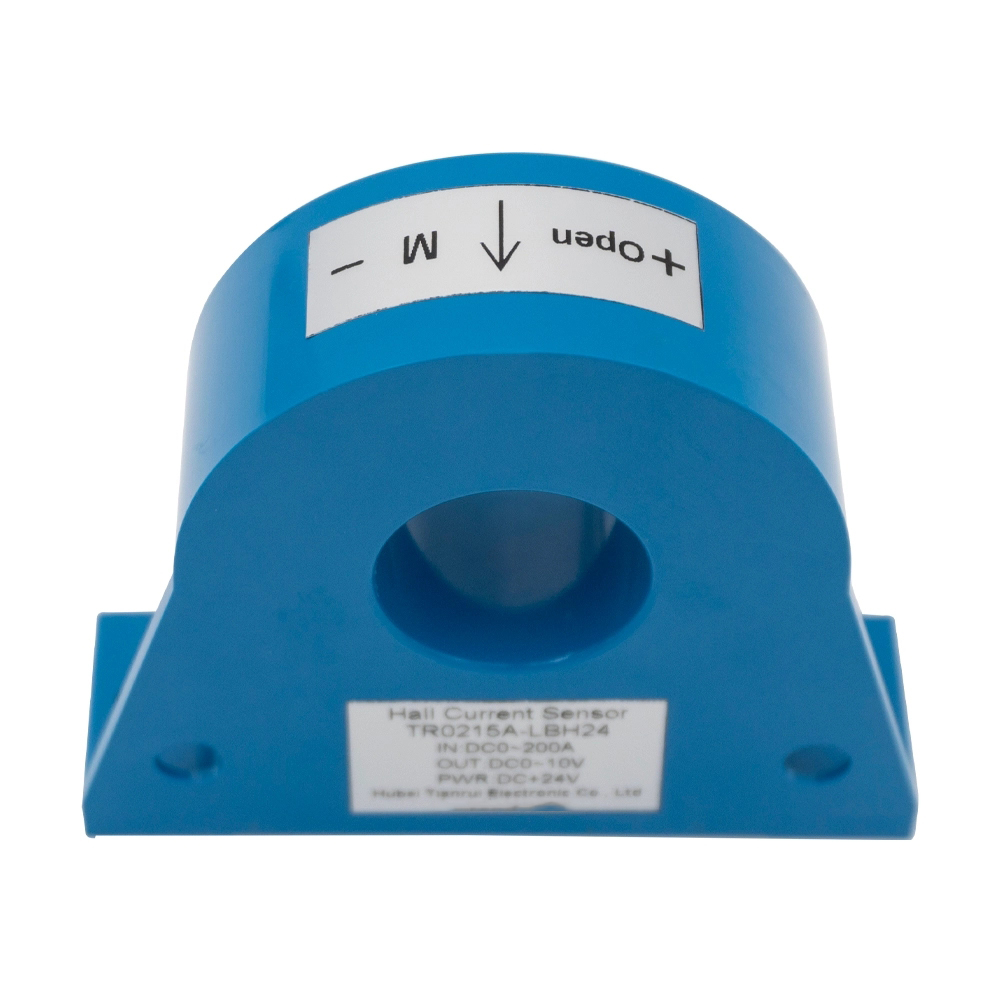

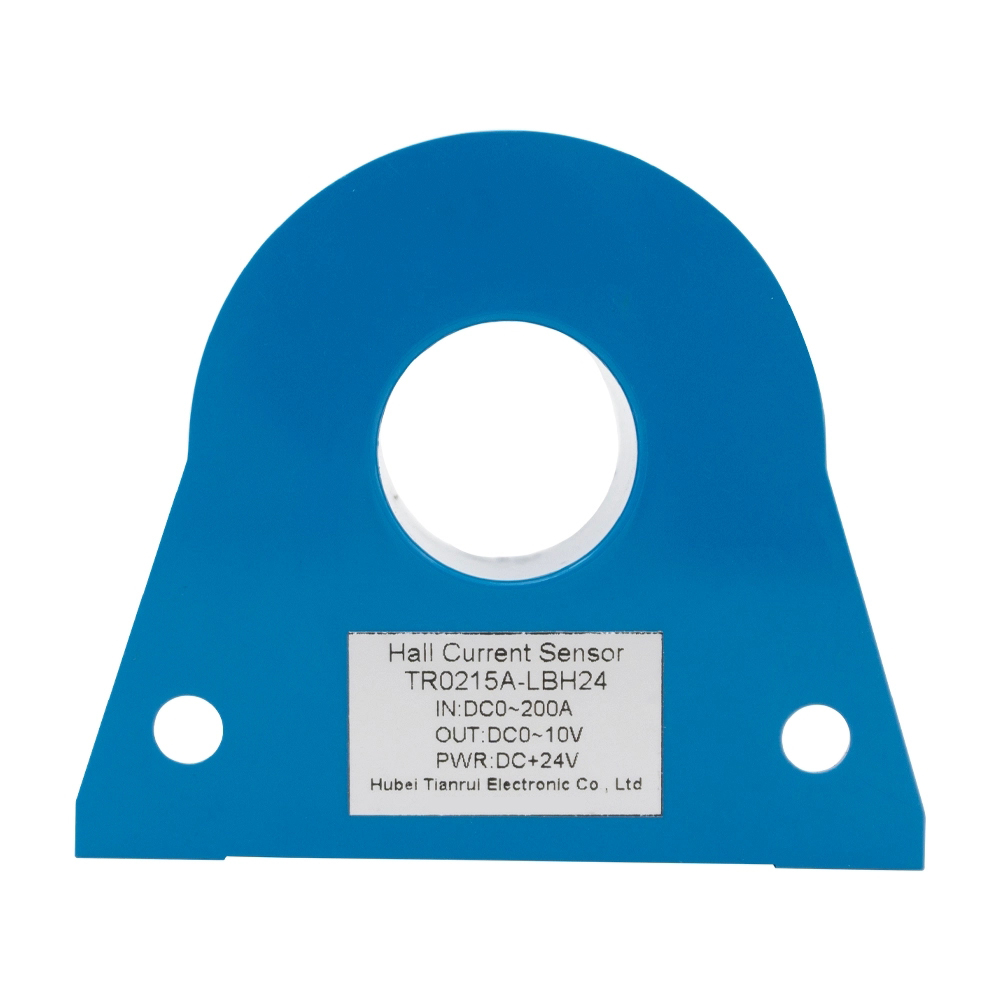

TR0215A-LBH24 HALL EFFECT Current Sensor DC 0 ~ 200A/DC 0 ~ 10V

حصة ل:

TR0215A-LBH24 HALL EFFECT Current Sensor DC 0 ~ 200A/DC 0 ~ 10V

يعمل مستشعر القاعة الحالي على قاعة المستشعر على مبدأ الكشف عن تأثير قاعة التنسيق. يتركز التدفق المغناطيسي الناتج عن التيار الأساسي من خلال الدائرة المغناطيسية ويتم تحويله إلى إشارة جهد القاعة بواسطة جهاز القاعة. بعد التضخيم بواسطة مكبر للصوت ، تعكس إشارة الجهد هذه بشكل داح حجم التيار الأساسي ‌.

توافر الحالة:



رسالتك

نموذج:
TR0215A-LBH24
المنتج العلامة التجارية:
TR

ميزات المنتجات

* قادر على قياس إشارات التيار المتردد والتيار المستمر والنبض.

* مناعة تداخل قوية مع ارتفاع CMRR.

* الانجراف المنخفض، والاستجابة السريعة، وعرض النطاق الترددي الواسع.

* تصميم غير جراحي من خلال الفتحة (خسارة الإدراج صفر).

تطبيق المنتج

* أنظمة القيادة ذات التردد المتغير AC.

* التحكم في الجر بمحرك سيرفو.

* مصادر الطاقة غير المنقطعة (UPS).

* معدات اللحام وأنظمة طاقة البطاريات.

تحميل ورقة الحجم

TR0215A-LBH24.pdf

البعد الميكانيكي (مم)

مخطط اتصال الدائرة

معلمات المنتج

@TA = 25 ℃ ، ما لم ينص على خلاف ذلك

يكتب		TR0215A-LBH24
أنا _pn	تيار المدخلات المقدرة الأولية	العاصمة 200A
أنا _ص	نطاق القياس الحالي الأساسي	تيار مستمر 0-240A
الخامس	جهد الخرج الثانوي	العاصمة 10V
ش _ج	جهد مزود الطاقة	DC +24V
	قوة	0.5W
X	دقة	± 1 ٪
BW	التردد النطاق الترددي	تيار مستمر-20 كيلو هرتز
	سعة التحميل الزائد	10 مرات
ش _د	تواتر الطاقة مع الجهد	5KV AC/1MIN
ر	وقت الاستجابة	≤10
V₀	إزاحة الجهد	≤30MV
	انجراف درجة الحرارة	الحد الأقصى ≤ ± 0.8 ٪/درجة مئوية
ر	درجة حرارة التشغيل المحيطة	-25 درجة مئوية -+70 درجة مئوية
ر	درجة حرارة التخزين المحيطة	-40 درجة مئوية -+85 درجة مئوية
