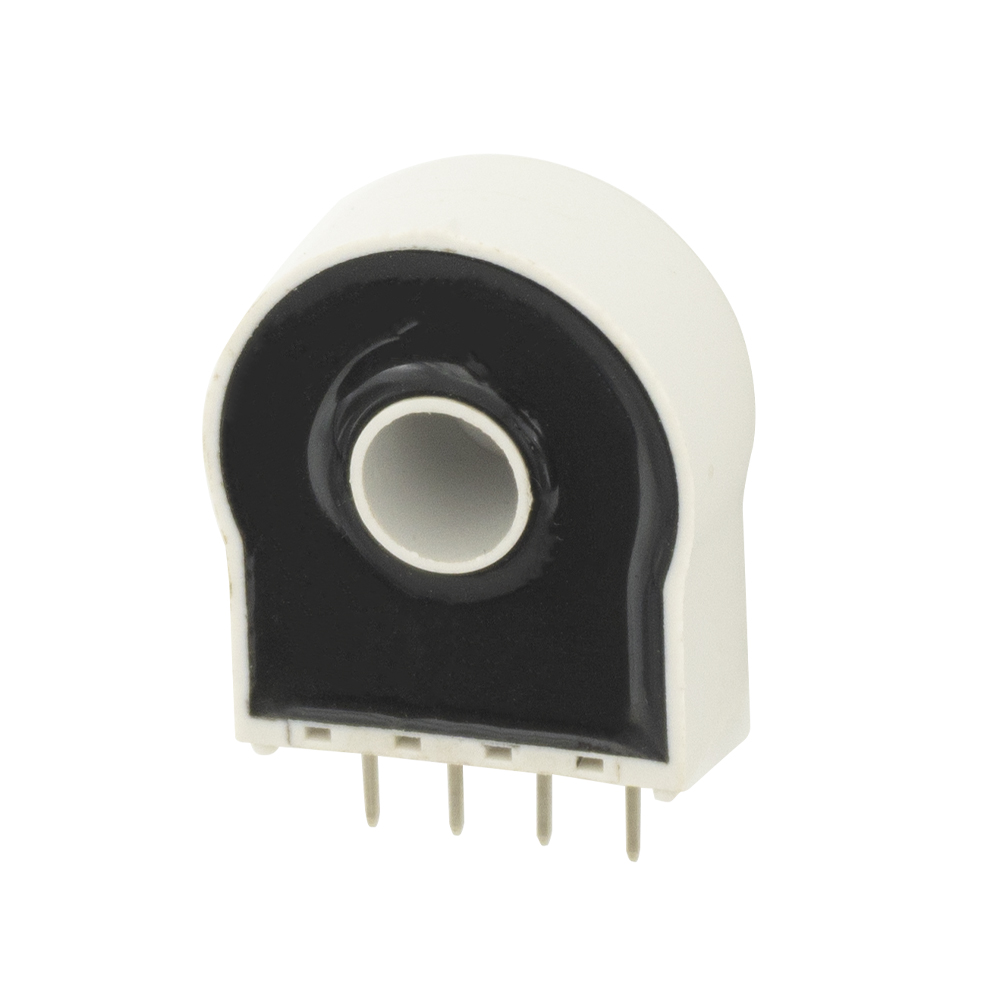

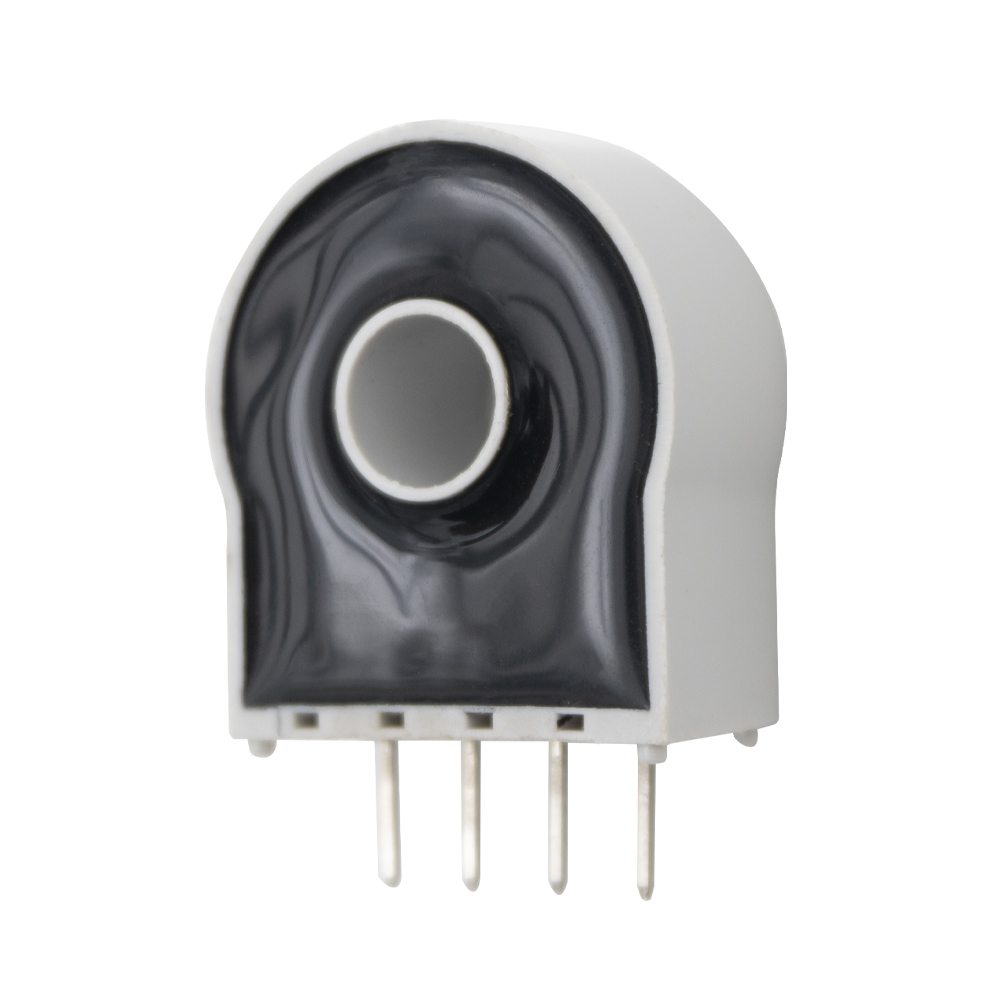

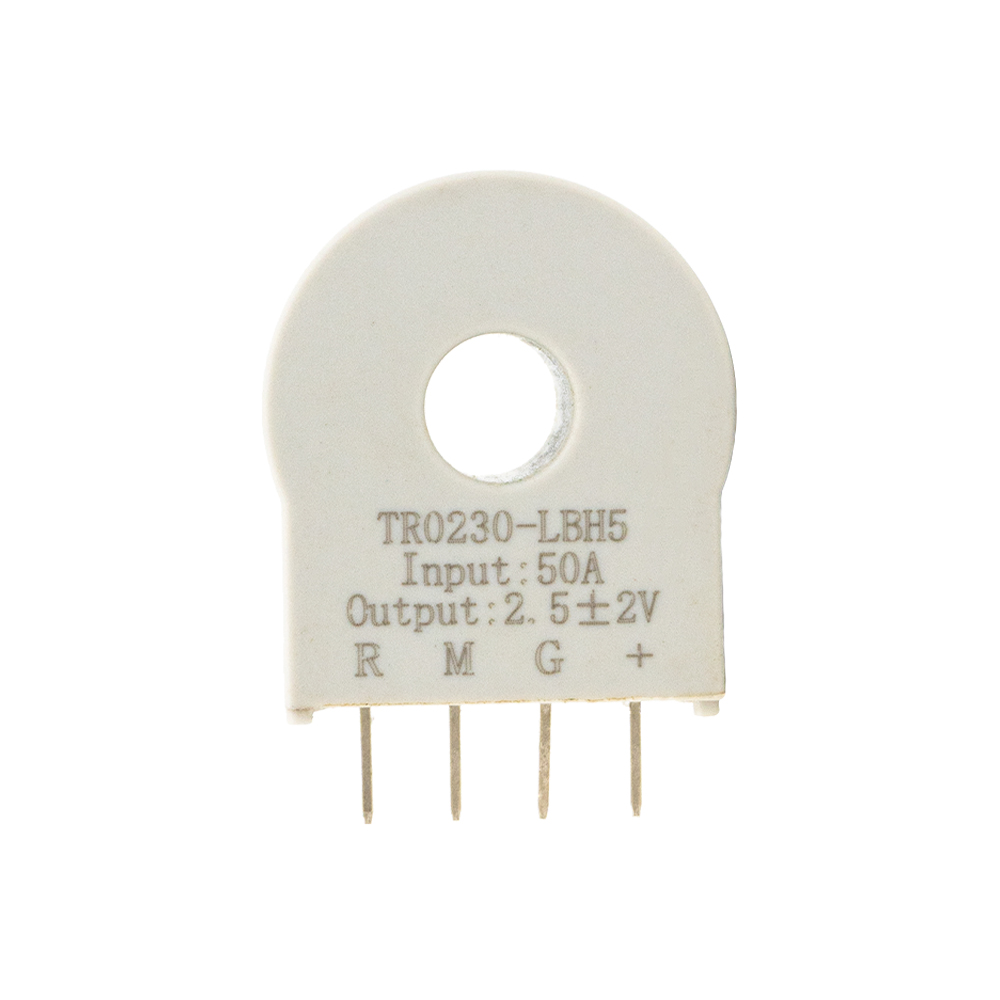

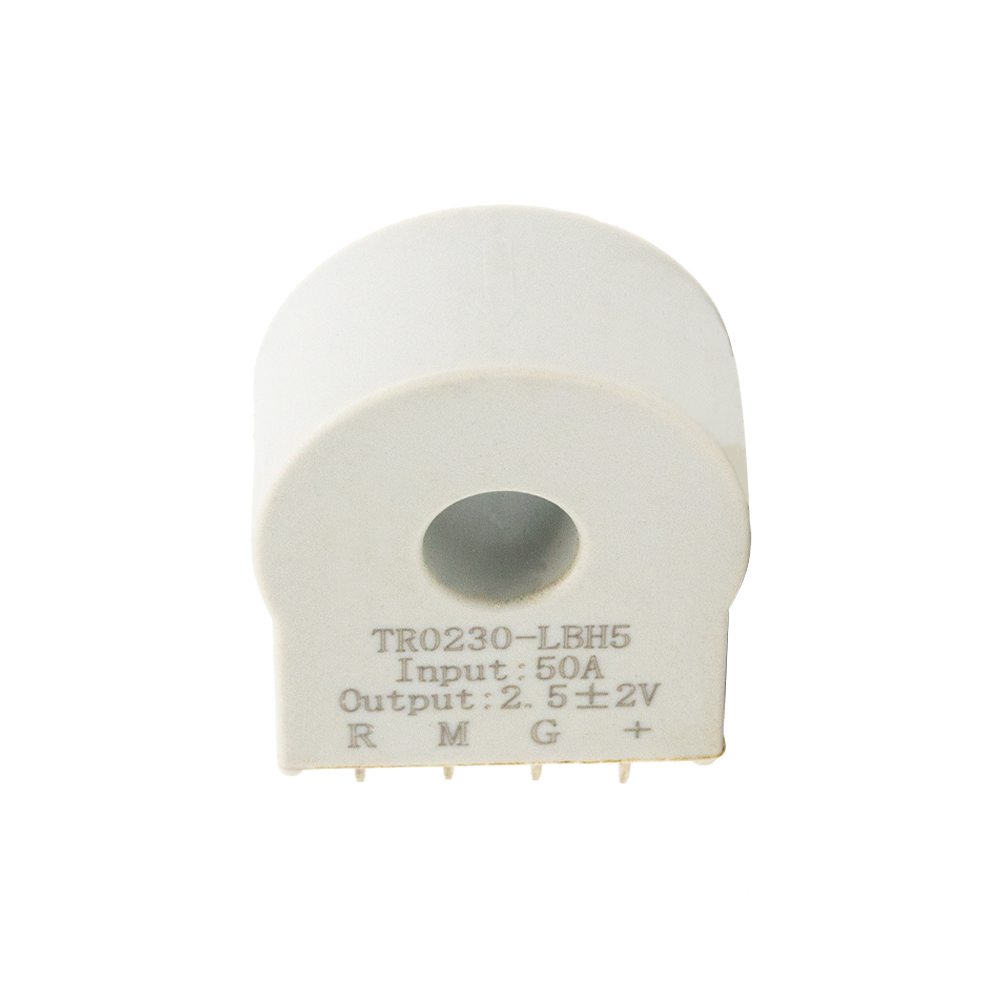

TR0230-LBH5
TR
ميزات المنتج
* يقيس إشارات التيار المتردد والتيار المستمر والإشارات النبضية.
* دقة ممتازة وخطية جيدة.
* مقاومة قوية للتدخل الخارجي، وارتفاع نسبة رفض الوضع المشترك.
* الانجراف في درجة حرارة منخفضة، وانخفاض استهلاك الطاقة، ونطاق تردد واسع.
* هيكل مثقوب، لا خسارة الإدراج.
تطبيق المنتج
* تنظيم سرعة تحويل تردد التيار المتردد.
* محرك سيرفو الجر.
* إمدادات الطاقة غير المنقطعة (UPS).
* آلة لحام، وإمدادات طاقة البطارية.
معلمات المنتج
مواصفة | 10A/1V | 25A/1V | 50A/1V | وحدة | |
أنا pn | تيار الإدخال المقدر الأساسي | 10 | 25 | 50 | A |
أنا ص | نطاق القياس الحالي الأساسي | 0-20 | 0-50 | 0-100 | A |
الخامس | جهد الخرج الثانوي المقدر | 2.5 ± 1 | V | ||
الخامس ج | جهد مصدر الطاقة | +5V (± 5 ٪) | V | ||
أنا ج | الاستهلاك الحالي | ＜ 20 | م | ||
الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 3KV/50Hz/1 دقيقة | |||
ε | الخطي | ＜ 0.1 | ٪ fs | ||
X | دقة | TA = 25 ℃: ≤ ± 0.5 | % | ||
V0 | إزاحة الجهد | TA = 25 ℃: ≤ ± 10 | MV | ||
الخامس أوم | الجهد الأوفست المغناطيسي | IP = 0 بعد 3 * I PN : ± ± 10 | MV | ||
الخامس | إزاحة الجهد الانجراف درجة حرارة | IP = 0، TA = -40-+80 درجة مئوية: ± ± 0.1 | MV/℃ | ||
ر | وقت الاستجابة | ＜ 1 | μs | ||
f | عرض النطاق الترددي (-1db) | دي سي-200 | khz | ||
ر | درجة حرارة العمل | -40-+80 | ℃ | ||
ر | درجة حرارة التخزين | -45-+85 | ℃ | ||

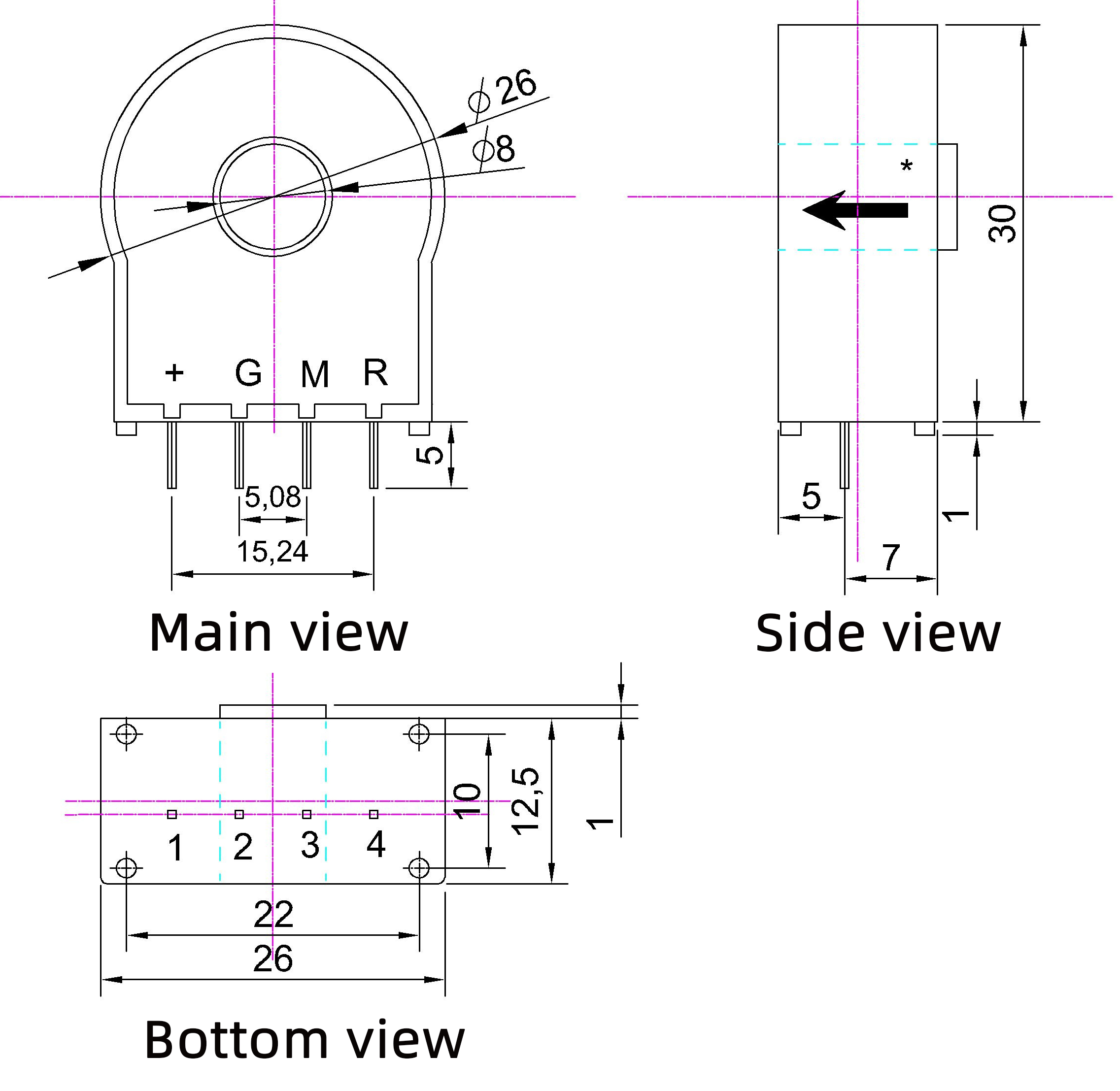

الهيكل والبعد

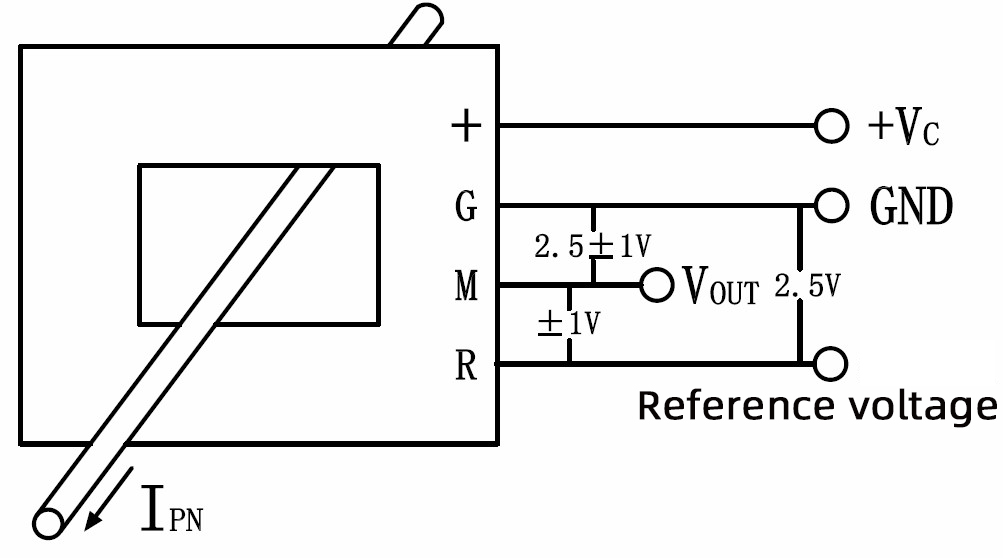

مخطط رابط الدائرة
ملحوظة:
I PN : اتجاه الإدخال الحالي الأساسي
+: مصدر الطاقة الإيجابي 5 فولت G: أرض الطاقة
م: إخراج الإشارة الثانوية R: الجهد المرجعي
الاحتياطات التثبيت
يجب أن يتم توصيل المستشعر بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
عندما يتم لحام المستشعر على لوحة الدوائر ، يجب أن يتم لحامه بحديد لحام منخفضة الحرارة ، ويجب ألا يكون الوقت طويلًا جدًا ، وثانياً ، يجب عدم الضغط على المسامير بمقدار كبير ، وإلا فقد يتم فتح الاتصال الداخلي.
