دور المحولات الحالية في الأتمتة الصناعية

الوجبات السريعة الرئيسية

تساعد محولات التيار (CTs) على قياس التيارات الكهربائية الكبيرة بأمان. أنها توفر بيانات في الوقت الحقيقي لجعل الأنظمة تعمل بشكل أفضل وأكثر أمانًا.

من المهم جدًا اختيار التصوير المقطعي المحوسب (CT) المناسب. يجب أن تفكر في الإخراج والحجم والدقة. وهذا يساعد نظام التشغيل الآلي الخاص بك على العمل بأفضل ما لديه.

من المهم فحص الأشعة المقطعية في كثير من الأحيان. هذا يوقف الفشل ويحافظ على القراءات الصحيحة. تساعدك الصيانة الجيدة على تجنب فترات التوقف الباهظة الثمن.

تساعد الأشعة المقطعية في حماية المعدات من خلال اكتشاف الأحمال الزائدة والدوائر القصيرة. وهذا يبقي عملياتك تعمل بشكل جيد.

يساعد استخدام التحويلات النقدية في الشبكات الذكية وأنظمة الطاقة المتجددة على إدارة الطاقة بشكل أفضل. كما أنه يساعد في المراقبة في الوقت الحقيقي.

نظرة عامة على المحولات الحالية

التعريف والوظيفة

تساعدك إنها تجعل التيارات الكبيرة أصغر حتى تتمكن من التحقق منها بسهولة. هذا يعني أنك لست مضطرًا إلى لمس الفولتية الخطرة. عند استخدام محولات التيار، يمكنك مشاهدة مقدار الطاقة التي تستخدمها. كما أنها تساعد في حماية الآلات والحفاظ على عمل الأشياء بشكل جيد. محولات التيار على قياس التيارات الكهربائية الكبيرة بأمان.

يقوم محول التيار بأكثر من مجرد إرسال الإشارات. يبقيك آمنًا عن طريق فصل أجزاء من النظام. كما أنه يغير الإشارات لمساعدة شبكة الكهرباء على العمل بأمان.

ترى محولات التيار في أماكن مثل مراكز التحكم في المحركات والإضاءة. أنها تساعدك على قياس التيار المتردد، وهو أمر مهم للتحقق من استخدام الطاقة.

في المحطات الفرعية، تعمل محولات التيار على خفض التيارات العالية حتى تتمكن من قياس الطاقة. يساعد هذا في إيقاف تلف المعدات ويجعل الأمور تعمل بشكل أفضل.

أنواع المحولات الحالية

هناك أنواع مختلفة من المحولات الحالية لوظائف مختلفة. يوضح الجدول أدناه الأنواع الرئيسية وماذا تفعل وأين تستخدمها:

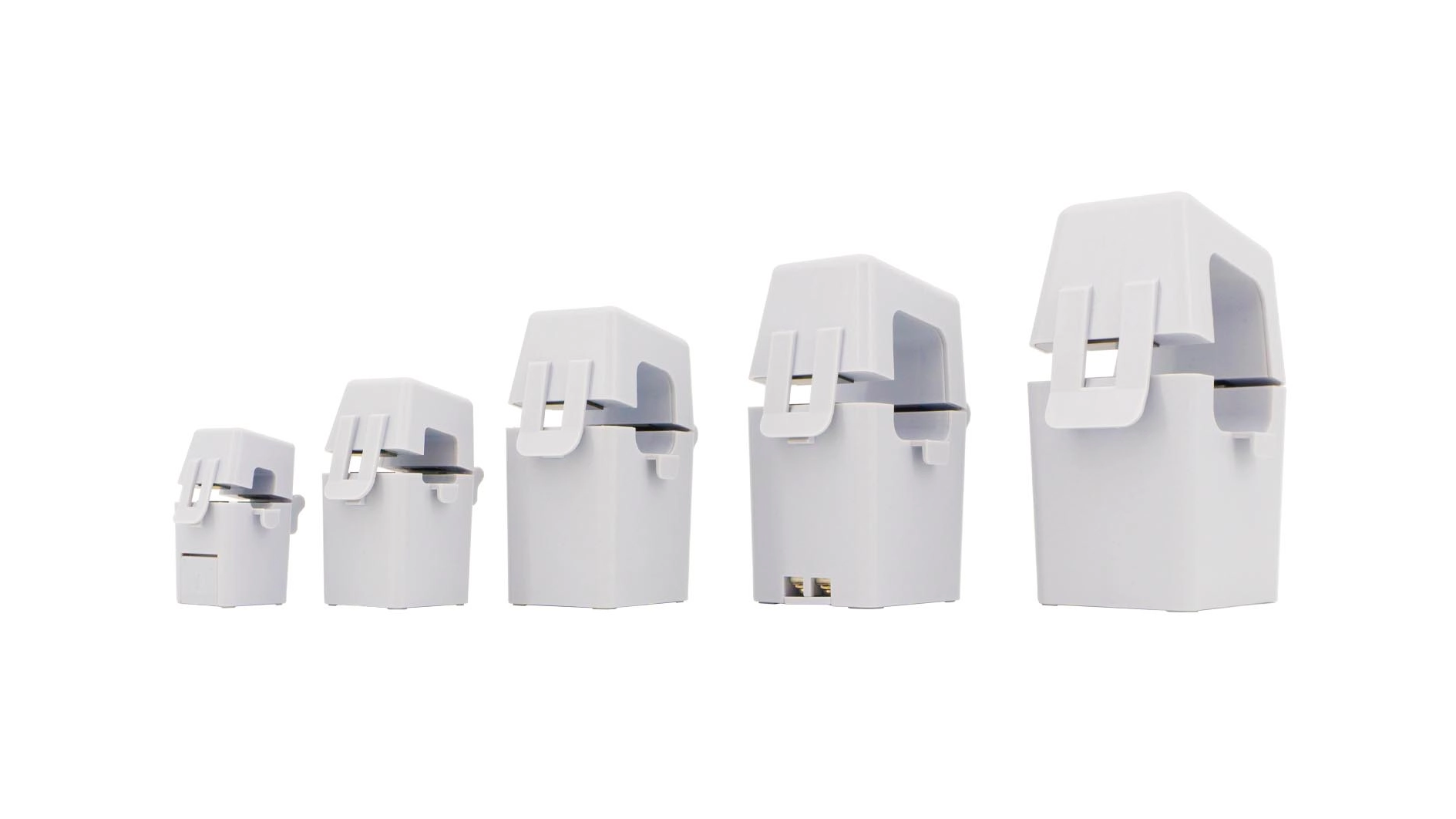

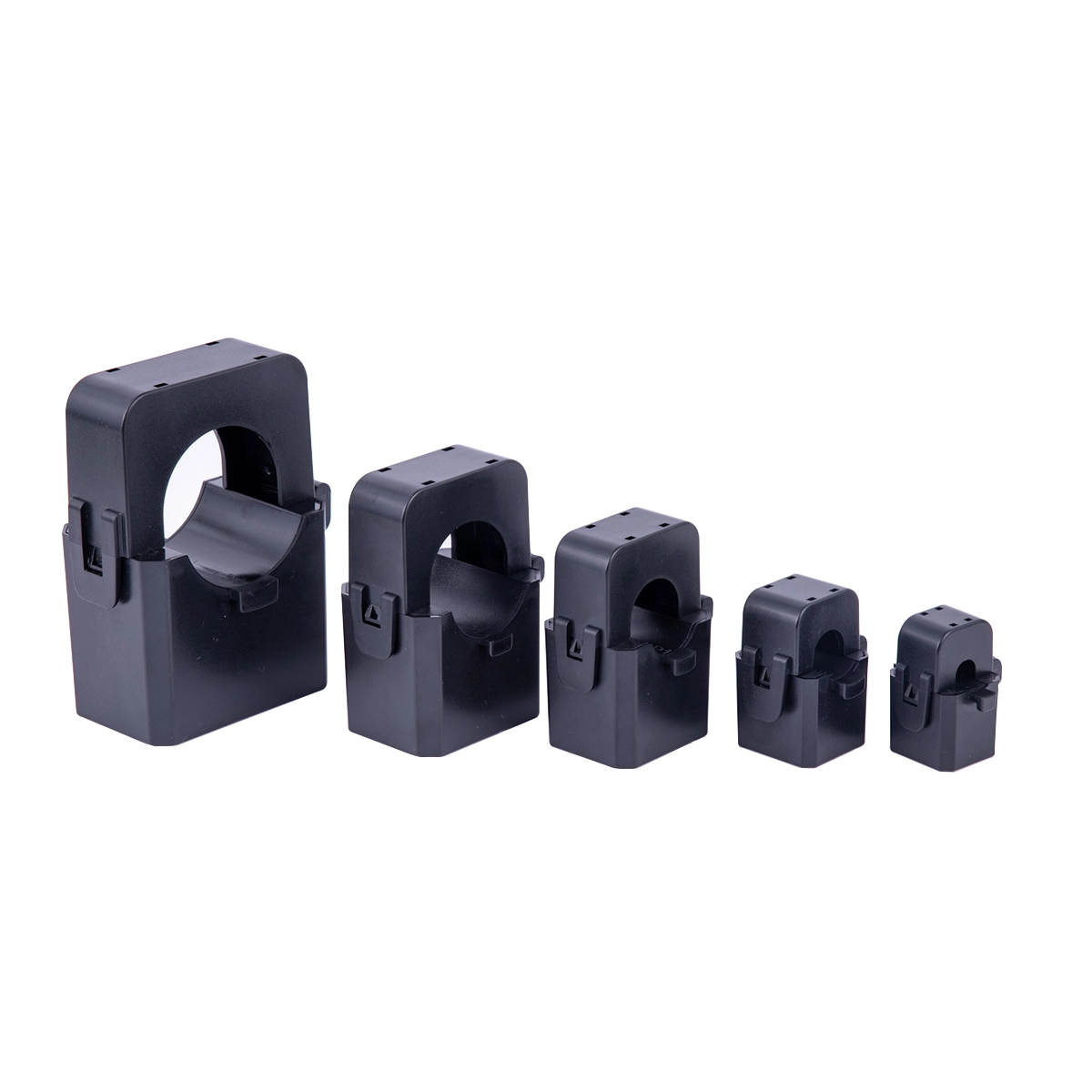

قد تجد أيضًا أنواعًا من النواة المقسمة والنواة الصلبة والأنواع المفتوحة. من السهل تركيب أجهزة Split Core CT لأنك لا تحتاج إلى إزالة الأسلاك، ولكنها ليست دقيقة. تعتبر الأنواع الأساسية الصلبة دقيقة جدًا ولكن من الصعب تثبيتها. الأنواع ذات النواة المفتوحة خفيفة ورخيصة الثمن، لكنها لا توفر الحماية أو القياس أيضًا.

إن اختيار محول التيار المناسب يجعل نظام التشغيل الآلي الخاص بك أكثر أمانًا وأفضل.

تشغيل المحولات الحالية

مبدأ العمل

يمكنك استخدام محول تيار لقياس التيارات الكبيرة بأمان. يعمل الجهاز عن طريق الحث الكهرومغناطيسي. عندما يمر التيار عبر السلك الرئيسي، فإنه يخلق مجالًا مغناطيسيًا في القلب. يلتقط الملف الثانوي هذا المجال وينتج تيارًا أصغر. يتيح لك هذا قياس التيارات العالية دون لمس الفولتية الخطرة.

إليك كيف يساعدك مبدأ العمل في أنظمة التشغيل الآلي:

يمكنك تثبيت قلب منقسم حول سلك بسهولة.

يمكنك قياس التيار دون تفكيك الدائرة.

يمكنك الحصول على قراءات صحيحة وثابتة في كل مرة.

المكونات الرئيسية

تجد عدة أجزاء مهمة داخل محولات التيار. كل جزء لديه وظيفة خاصة لمساعدتك في الحصول على قياسات آمنة وصحيحة.

النواة المغناطيسية: يصنع هذا الجزء مجالاً مغناطيسياً من التيار الرئيسي.

موصل أساسي بدورة واحدة: يحمل هذا السلك التيار الكبير من دائرتك الرئيسية.

اللف الثانوي متعدد الدورات: يُصدر هذا الملف تيارًا أصغر لأجهزة القياس الخاصة بك.

تقوم محولات التيار بتغيير التيارات الكهربائية العالية إلى إشارات أصغر. وهذا يحافظ على إدارة الطاقة الخاصة بك آمنة وصحيحة. يمكنك مشاهدة استخدام الطاقة، والعثور على المشاكل، وحماية المعدات الخاصة بك. يرسل الملف الأولي تيارًا عبر القلب، ويمنحك الملف الثانوي خرجًا آمنًا. يساعدك هذا الإعداد في الحفاظ على عمل أنظمة التشغيل الآلي لديك بشكل جيد.

تطبيقات محولات CT

القياس الحالي في الأتمتة

يمكنك استخدام وحدات المحولات المقطعية لقياس التيار بعدة طرق. تساعدك هذه الأجهزة على فحص التيار في الدوائر بأمان. يمكنك معرفة مقدار الطاقة التي تستخدمها أجهزتك. يساعدك هذا في العثور على المشكلات مبكرًا والحفاظ على سير الأمور. يمكنك تجنب التوقفات الطويلة وتوفير المال.

بعض الطرق التي تستخدم بها المحولات الحالية في الأتمتة هي:

قياس التيار في الدوائر

مراقبة استخدام الطاقة في المصانع

العثور على علامات التآكل أو المتاعب في وقت مبكر

التحقق من مدى جودة عمل الأنظمة لجعلها أفضل

غالبًا ما تستخدم وحدات المحولات المقطعية لقياس الطاقة وإعداد الفواتير. أنها تساعد العدادات الذكية على إعطاء الأرقام الصحيحة. يمكنك أيضًا استخدامها لمراقبة جودة الطاقة في المصانع. يساعدك هذا في العثور على مشاكل الطاقة قبل أن تتفاقم. في المحطات الفرعية، تساعد وحدات المحولات المقطعية في المرحلات وإيجاد الأخطاء. يمكنك استخدامها في المصانع الكيماوية لإجراء فحوصات في الوقت الفعلي. تستخدم مختبرات المعايرة وحدات المحولات المقطعية لاختبار الأدوات الأخرى.

الحماية والسلامة

تساعد المحولات الحالية في الحفاظ على أنظمة التشغيل الآلي الخاصة بك آمنة. إنها تحول التيارات العالية إلى تيارات أصغر وأكثر أمانًا. وهذا يتيح لك مشاهدة الدوائر دون خطر. يمكنك استخدام وحدات المحولات المقطعية لإعطاء المرحلات البيانات الصحيحة. تجد هذه المرحلات دوائر التيار الزائد أو القصر بسرعة. إنها تحمي معداتك وعمالك.

تساعدك محولات التيار على فصل الأجزاء التالفة بسرعة. وهذا يوقف الضرر ويحافظ على سلامة الناس. أنت تتبع القواعد للتأكد من أن وحدات المحولات المقطعية تعمل بأمان. فيما يلي بعض القواعد المهمة:

مراقبة المحركات

يمكنك استخدام وحدات المحولات المقطعية لمشاهدة محركاتك. تساعدك هذه الأجهزة على معرفة ما إذا كانت المحركات تحصل على الطاقة المناسبة. إذا كان المحرك يستخدم الكثير من التيار، فإن المحول المقطعي يحذرك. هذا يمكن أن يعني التحميل الزائد أو الأخطاء.

فيما يلي طرق استخدام محولات التيار للمحركات:

يمكنك التحقق مما إذا كانت المحركات تحصل على الطاقة بالطريقة الصحيحة.

يمكنك معرفة ما إذا كان المحرك يستخدم الكثير من التيار.

يمكنك مشاهدة الاتجاهات وإيقاف حالات الفشل المفاجئة.

تمنحك وحدات المحولات المقطعية دقة ودقة جيدة. إنهم يعملون للعديد من المستويات الحالية ويعطون العزلة. وهذا يحافظ على أدواتك آمنة ويحمي فريقك. تتعامل وحدات المحولات المقطعية مع التيارات الخاطئة بشكل جيد وهي صغيرة وغير مكلفة.

الشبكات الذكية ومصادر الطاقة المتجددة

يمكنك استخدام وحدات المحولات المقطعية للشبكات الذكية والطاقة المتجددة. تمنحك هذه الأجهزة الفحوصات الحالية الصحيحة واكتشاف الأخطاء في المحطات الفرعية والشبكات. تساعدك دقتها في الحفاظ على ثبات الشبكة، حتى مع الطاقة الشمسية أو طاقة الرياح.

تعد وحدات المحولات Ct أساسية لفحوصات التيار الصحيحة واكتشاف الأخطاء في المحطات الفرعية والشبكات.

يمكنك وضعها في أنظمة الطاقة الشمسية وطاقة الرياح للمساعدة في إضافة الطاقة المتجددة.

إنها تساعد في الحفاظ على ثبات الشبكة من خلال عمليات الفحص والتحكم عن بعد في الوقت الفعلي.

يمكنك استخدامها لإدارة الطاقة والإصلاحات المبكرة وتوفير الطاقة.

تتيح لك المحولات الذكية المزودة بوحدات المحولات المقطعية مشاهدة الأنظمة في الوقت الفعلي. يمكنك التحكم بهم من بعيد والتصرف بسرعة. يساعدك هذا على إبقاء الشبكة قوية وجاهزة للتغييرات الجديدة.

اختيار المحولات الحالية

المعايير الرئيسية

يجب عليك اختيار المحول الحالي المناسب لنظامك. يساعدك التصوير المقطعي المحوسب المناسب في الحصول على قراءات جيدة ويحافظ على سلامة الأمور. أولاً، انظر إلى بعض الأشياء المهمة:

يجب أن تعرف المعدل الطبيعي الحالي والحراري. تساعدك هذه على مطابقة الأشعة المقطعية مع نظامك. المواد الأساسية والأسلاك مهمة أيضًا. يجعل الفولاذ والنحاس جهاز التصوير المقطعي يعمل بشكل أفضل ويظل باردًا. تساعد فئات العزل العالية، مثل H، على بقاء الأشعة المقطعية لفترة أطول.

نصائح التثبيت

من المهم تثبيت جهاز التصوير المقطعي المحوسب بالطريقة الصحيحة. اتبع الخطوات التالية:

اختر التصوير المقطعي الذي يناسب وظيفتك. يجب أن يتطابق الحجم الحالي مع نظامك.

قم بتوصيل الأسلاك بالأطراف الصحيحة. إذا قمت بالخلط بينهما، فستحصل على قراءات خاطئة.

بعض الأخطاء تستخدم التصوير المقطعي الخاطئ أو التأريض السيئ أو الدوائر المفتوحة. على سبيل المثال، قد يؤدي استخدام جهاز الحماية المقطعي المحوسب للقياس إلى حدوث أخطاء. قم دائمًا بتأريض أجهزة CT الخاصة بك بشكل صحيح لإيقاف ارتفاع الجهد.

صيانة

إن العناية بالأشعة المقطعية الخاصة بك تجعلها تعمل بشكل جيد. يجب عليك:

انظر إلى الأشعة المقطعية لمعرفة ما إذا كانت مكسورة أو مهترئة.

اختبار الأسلاك للعثور على المشاكل في وقت مبكر.

تحقق من مقاومة اللف لاكتشاف المشاكل.

انظر إلى البطانات واضغط على المبدلات لمعرفة ما إذا كانت تعمل أم لا.

اختبر جودة الزيت إذا كان جهاز التصوير المقطعي يستخدم الزيت.

تأكد من تأريض القلب لإيقاف الأخطاء.

إذا كنت بحاجة إلى دقة عالية، قم بفحص الأشعة المقطعية الخاصة بك كل عام. بالنسبة لمعظم الأنظمة، قم بفحصها كل سنتين أو ثلاث سنوات. قد تحتاج الأنظمة البسيطة إلى إجراء فحوصات كل ثلاث إلى خمس سنوات فقط.

محول الطاقة الحالي والاتجاهات المستقبلية

تكامل البيانات

يقوم محول الطاقة الحالي بتغيير الإشارات الكهربائية إلى بيانات مفيدة. وهذا يساعد نظام التشغيل الآلي الخاص بك على العمل بشكل أفضل. يمكنك اتخاذ خيارات أكثر ذكاءً والتحكم في الآلات بسهولة أكبر. أولا، عليك أن تضع محول الطاقة الحالي بما يتماشى مع الحمل الكهربائي الخاص بك. فهو يستشعر التيار الذي يمر من خلاله. يجد الجهاز المجال المغناطيسي حول السلك. غالبًا ما يستخدم مستشعر تأثير Hall لهذا الغرض. يتحول المجال المغناطيسي إلى إشارة كهربائية. تتوافق هذه الإشارة مع حجم التيار. يتم تنظيف الإشارة لإزالة الضوضاء. وهذا يجعلها أكثر دقة. تذهب الإشارة النهائية إلى وحدات التحكم أو الشاشات الخاصة بك. يمكنك مشاهدة والتحقق من التيار هناك. تضيف العديد من محولات الطاقة الحالية أيضًا العزلة. هذا يبقيك وأجهزتك آمنة.

تستخدم المصانع الآن المزيد من تكامل البيانات. تتصل محولات الطاقة الحالية بإنترنت الأشياء والأنظمة الذكية. يتيح لك هذا الحصول على البيانات في الوقت الحقيقي. يمكنك استخدام هذه البيانات للتحكم بشكل أفضل. تحل محولات الطاقة الرقمية محل المحولات التناظرية. أنها توفر لك قراءات أكثر دقة ومشاركة أسرع للبيانات.

الابتكارات الرقمية

هناك العديد من التغييرات الرقمية الجديدة في محولات الطاقة الحالية. تساعدك هذه على قياس التيار بشكل أفضل واستخدام مساحة أقل. يمنحك الاستشعار السلبي قراءات أكثر دقة. كما أنه أسهل في الإعداد. تتناسب الأجهزة الأصغر حجمًا مع المساحات الضيقة بسبب التكامل الهيكلي. يمكنك استخدام محول تيار واحد للعديد من الوظائف. وهذا يوفر لك المال. الأجزاء القياسية تجعل التثبيت والترقية أمرًا بسيطًا. تضيف التكنولوجيا الذكية واجهات رقمية. هذا يساعدك على مشاهدة الشبكة بشكل أفضل.

يساعدك الذكاء الاصطناعي وإنترنت الأشياء في العثور على المشكلات قبل حدوثها. المواد الجديدة تجعل محولات الطاقة الحالية تدوم لفترة أطول وتعمل بشكل أفضل. تساعدك هذه التغييرات على استخدام الطاقة بشكل أكثر ذكاءً وأنظمة التحكم بشكل أفضل.

القيود والتحديات

لا تزال محولات الطاقة الحالية تواجه بعض المشاكل. يمكن أن تتراكم الحرارة وتؤذي مدى جودة عملها. تحتاج إلى إدارة الحرارة لحياة طويلة. التداخل الكهرومغناطيسي يمكن أن يجعل قراءاتك خاطئة. المرشحات الجيدة تساعد في وقف هذا الضجيج. الصيانة صعبة لأن التصميم معقد. هناك حاجة إلى العمال المهرة لإصلاحها.

إدارة الحرارة تساعد جهازك على الاستمرار لفترة أطول.

يمكن أن يؤدي التداخل الكهرومغناطيسي إلى إفساد قراءاتك.

الصيانة تحتاج إلى وقت ومهارة.

تساعد تصميمات الحالة الصلبة الجديدة والمواد الأفضل في حل هذه المشكلات. التصميمات المعيارية والعزل الأفضل تجعل محولات الطاقة الحالية أكثر أمانًا وأسهل في الاستخدام. تستخدم محولات التيار لقياس الآلات وحمايتها والتحكم فيها. إن اختيار جهاز التصوير المقطعي المناسب والعناية به يمنحك نتائج جيدة. الأفكار الجديدة تغير طريقة عمل الأشياء. يوضح الجدول أدناه كيف ستساعدك هذه التغييرات:

يمكن للمحولات الذكية الآن تغيير الطاقة والجهد بنفسها. وهذا يساعد على وقف الهدر.

تعرف على الأدوات والطرق الجديدة للحفاظ على عمل أنظمتك بشكل جيد.
