هل محول الطاقة الحالي هو نفس المحول الحالي؟

على الرغم من أن محول التيار ومحول التيار (CTs) يستخدمان لقياس التيار الكهربائي، إلا أنهما ليسا متماثلين. إنها تخدم أغراضًا مترابطة ولكنها متميزة وتعمل وفقًا لمبادئ مختلفة. يعد فهم الاختلافات بينهما أمرًا ضروريًا عند اختيار الجهاز المناسب لمراقبة الطاقة أو إدارة الطاقة أو أنظمة التحكم الصناعية.

التعريف والوظيفة الأساسية

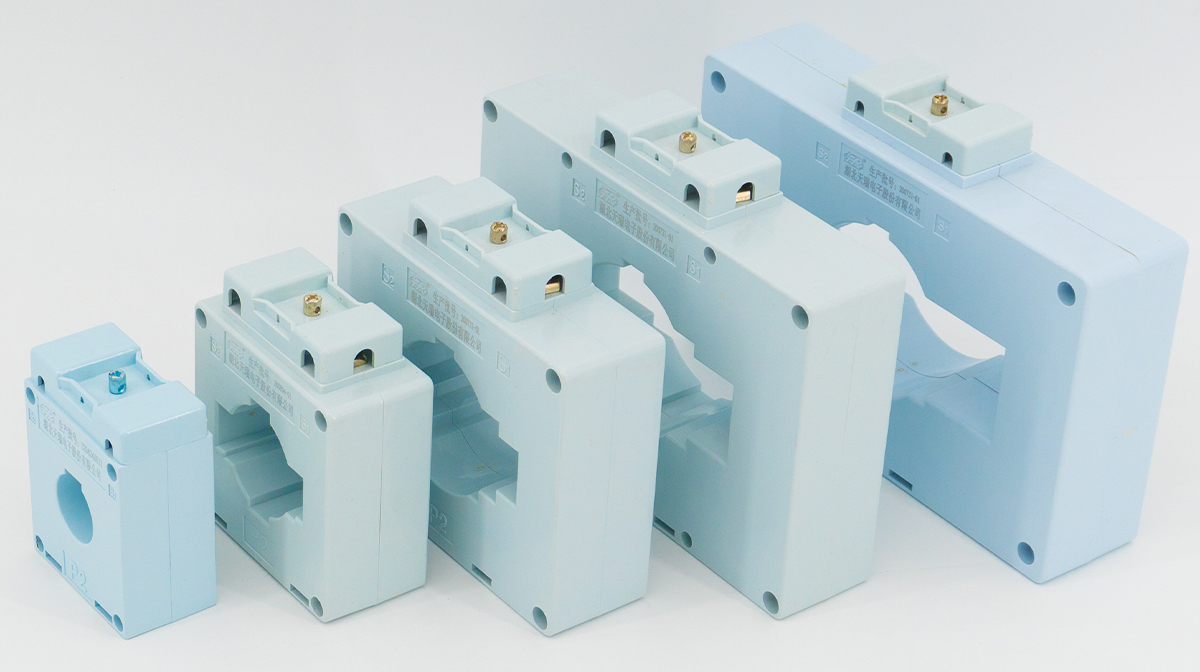

محول التيار (CT) هو محول أدوات مصمم لتحويل التيارات الأولية العالية إلى تيارات ثانوية أقل تناسبًا، عادةً عند خرج قياسي (على سبيل المثال، 5A أو 1A). توفر الأشعة المقطعية العزل الكهربائي وتتيح القياس والمراقبة الآمنة لتيارات التيار المتردد الكبيرة بواسطة أدوات القياس مثل العدادات والمرحلات وأجهزة الحماية.

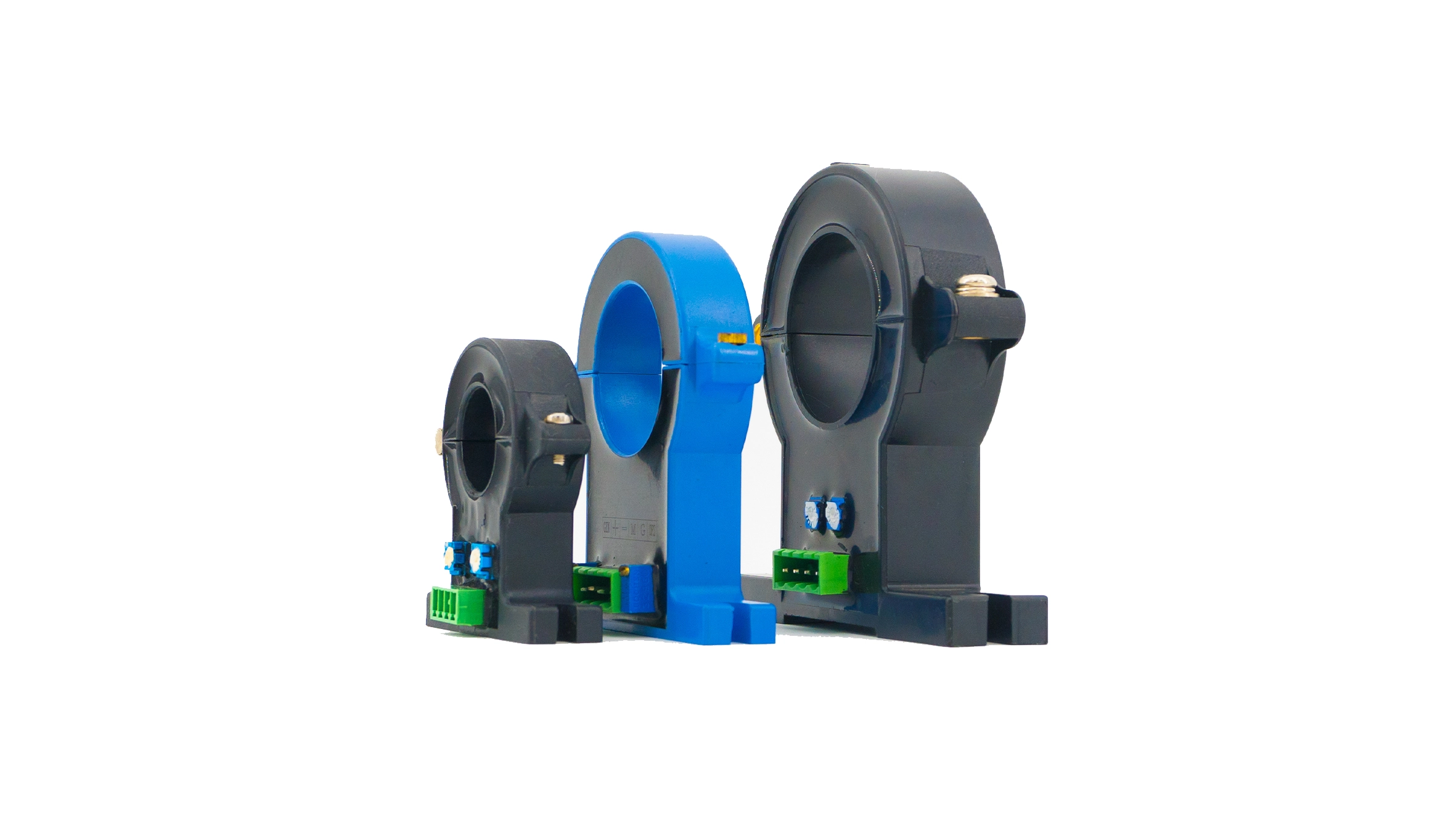

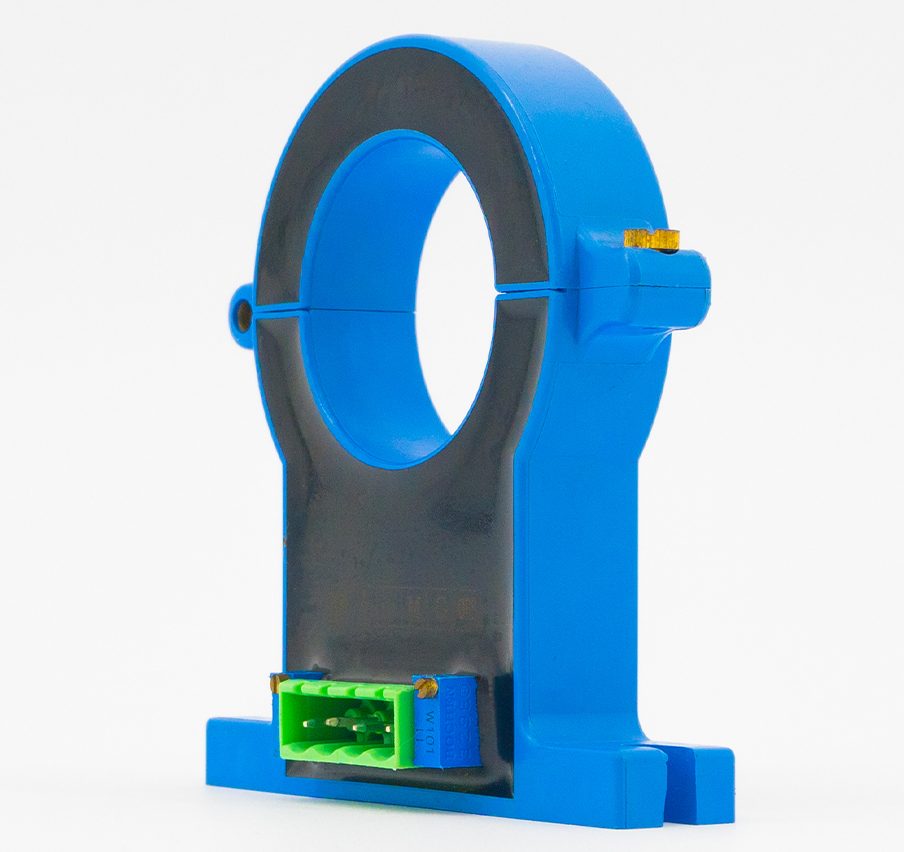

محول الطاقة الحالي ، من ناحية أخرى، هو جهاز تحويل الإشارة الذي يحول مدخلات التيار، AC أو DC، إلى إشارة خرج كهربائية موحدة (عادة 0-5V، 4-20mA، أو الإخراج الرقمي). إنه لا يقيس حجم التيار فحسب، بل يوفر أيضًا إشارة مشروطة يمكن معالجتها بسهولة بواسطة أنظمة التحكم أو PLCs أو وحدات الحصول على البيانات.

باختصار:
CT = محول سلبي يستخدم لقياس تيار التيار المتردد
محول الطاقة = جهاز إلكتروني نشط يستخدم لقياس كل من التيار المتردد والتيار المستمر وتحويل الإشارة

مبدأ العمل

محول التيار:
يعمل على مبدأ الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد خلال الملف الأولي، فإنه يولد تياراً متناسباً في الملف الثانوي. نسبة التيار الأولي إلى الثانوي تتوافق مع نسبة المنعطفات. تعمل CTs فقط مع التيار المتردد.

محول الطاقة الحالي:
يمكن أن يعمل على أنظمة التيار المتردد أو التيار المستمر. وقد يستخدم تأثير Hall، أو مقاومات التحويل، أو تقنية التدفق الصفري لاستشعار التيار. يتم تحويل التيار المقاس إلى إشارة تناظرية أو رقمية قياسية للمراقبة والتحكم. تشتمل العديد من محولات الطاقة على مكبرات صوت ومرشحات ودوائر عزل مدمجة لضمان الدقة والثبات.

حقول التطبيق

تستخدم محولات التيار بشكل رئيسي في:
أنظمة توزيع ونقل الطاقة
، قياس الطاقة ومرحلات الحماية،
مراقبة المحركات الصناعية،
أتمتة المحطات الفرعية

تُستخدم محولات الطاقة الحالية على نطاق واسع في:
الأتمتة الصناعية والتحكم في العمليات،
أنظمة الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح
، إلكترونيات الطاقة وأنظمة التيار المستمر،
إدارة البطاريات والمركبات الكهربائية،
مراقبة الطاقة الذكية وأجهزة إنترنت الأشياء

جدول الاختلافات الرئيسية

المزايا والقيود

مزايا المحولات الحالية
بسيطة وقوية وفعالة من حيث التكلفة
ممتازة لقياس التيار المتردد عالي الجهد
يوفر عزلًا كلفانيًا

القيود
التيار المتردد فقط، لا يمكن قياس
دقة التيار المباشر المتأثرة بأخطاء العبء والطور
لا يوجد مخرج خطي للاستخدام الرقمي المباشر

مزايا محول الطاقة الحالي
يقيس كلاً من تيارات التيار المتردد والتيار المستمر،
ويوفر إشارات خرج تناظرية أو رقمية قياسية،
دقة عالية واستجابة سريعة،
سهولة التكامل مع أنظمة التحكم

القيود
تتطلب طاقة خارجية
. أكثر تكلفة من أجهزة CT.
حساسة للضوضاء البيئية إذا لم تكن محمية

خاتمة

محول التيار هو في المقام الأول عنصر استشعار سلبي يستخدم لخفض تيار التيار المتردد بأمان للقياس والحماية. في المقابل، محول الطاقة الحالي هو جهاز قياس نشط لا يكتشف التيار أو التيار المتردد أو المستمر فحسب، بل يحوله أيضًا إلى إشارة قابلة للاستخدام لأنظمة المراقبة أو التحكم أو تسجيل البيانات.

في الأساس، قد يحتوي كل محول تيار على محول تيار أو أي عنصر استشعار آخر بداخله، ولكنه يضيف وظائف تكييف وتحويل الإشارة، مما يجعله مناسبًا للأتمتة الحديثة وأنظمة الطاقة الرقمية.

وبالتالي، على الرغم من أنها تشترك في أهداف مماثلة لقياس التيار الدقيق، إلا أن تصميمها ووظيفتها وتطبيقاتها مختلفة تمامًا.
