ما هو المحول الحالي دونات؟

محول التيار الدائري، المعروف أيضًا على نطاق واسع باسم محول التيار الحلقي (CT)، هو جهاز متخصص مصمم لقياس دقيق للتيار المتردد (AC) وحماية الدوائر في الأنظمة الكهربائية. تتميز علبة الدونات CT ببنيتها الأساسية الصلبة على شكل حلقة، ولا تحتوي على أي ملف أساسي منفصل. وبدلا من ذلك، يمر الموصل الذي يحمل التيار المقاس مباشرة من خلال الفتحة المركزية، ويعمل كمصدر أساسي ذو دورة واحدة. يدمج هذا التصميم الفريد الموصل الأساسي في قلب الجهاز، مما يلغي الحاجة إلى توصيلات ملفوفة إضافية وتبسيط التثبيت في كل من الإنشاءات الجديدة والإعدادات الصناعية.

يتم لف اللف الثانوي لقطعة دائرية دائرية بشكل موحد حول القلب الحلقي المستمر، والذي يتم تصنيعه عادةً من مواد مغناطيسية عالية النفاذية مثل فولاذ السيليكون أو السبائك غير المتبلورة. يقلل هذا التكوين من تسرب التدفق المغناطيسي، حيث يشكل القلب المغلق مسارًا مغناطيسيًا مستمرًا وغير منقطع. حسب التصميم، يقوم جهاز CT بتخفيض التيارات الأولية العالية - التي تتراوح غالبًا من عشرات إلى آلاف الأمبيرات - إلى تيارات منخفضة موحدة، عادةً 5A أو 1A، والتي تتوافق مع عدادات المرافق، والمرحلات الواقية، وأنظمة التحكم الصناعية. يضمن الهيكل المغلق دقة استثنائية، وغالبًا ما يفي بمعايير الفئة 0.5 أو أعلى من الدقة، إلى جانب فقدان النواة المنخفض واستقرار التشغيل على المدى الطويل، مما يجعله الخيار المفضل للتطبيقات التي تكون فيها الموثوقية ودقة القياس أمرًا بالغ الأهمية.

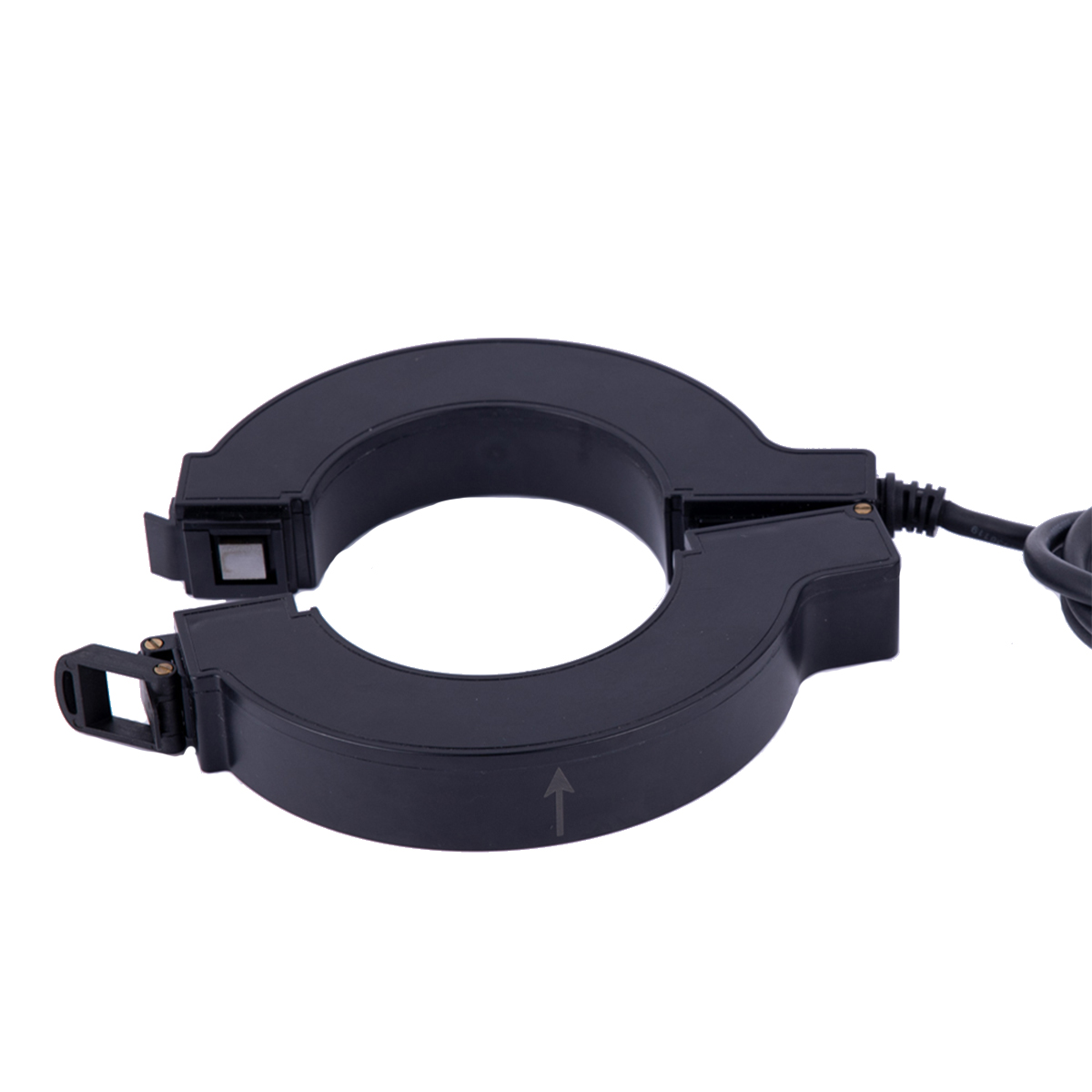

تكمن الفروق الأساسية بين محولات التيار الدوناتية (الصلبة) ومحولات التيار المنفصلة في المقام الأول في تصميمها الهيكلي ومتطلبات التثبيت وخصائص الأداء. يتميز جهاز CT على شكل كعكة بقطعة واحدة غير ملحومة تتطلب توصيل الموصل المقاس عبر مركزه أثناء التثبيت. وتتطلب هذه العملية انقطاع التيار الكهربائي بشكل مؤقت، حيث يجب فصل الموصل للسماح بالمرور. في المقابل، يشتمل جهاز CT ثنائي النواة، والذي يشار إليه غالبًا باسم CT المشبك، على قلب مفصلي وقابل للفتح (عادةً على شكل C أو على شكل U) يتيح التثبيت حول الموصلات الحية النشطة دون انقطاع الطاقة. هذا التثبيت غير الجراحي يجعل أجهزة CT المنقسمة مثالية لعمليات التعديل التحديثي والصيانة الميدانية ومهام المراقبة المؤقتة.
