تركلس-R
TR

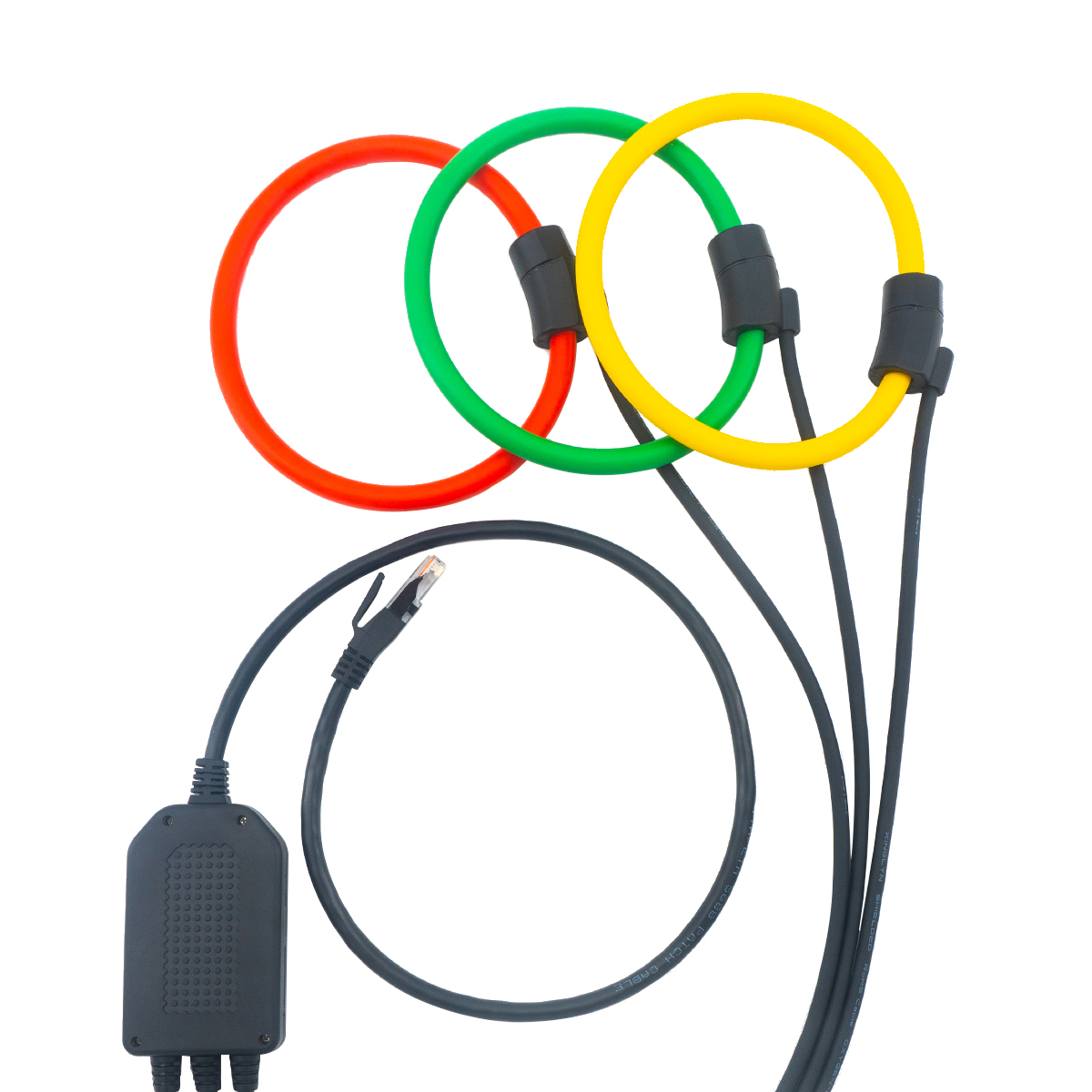

نظرة عامة على المنتج
يتمتع لفائف بقدرة استجابة عابرة ممتازة ، ولا توجد تباطؤ وظاهرة مغناطيسية وتشبع ، ونطاق قياس واسع النطاق ، ونطاق استجابة عالي الدقة ونطاق واسع. يمكن استخدام البنية المنقسمة ، واللحف المطاطي للسيليكون المرن والهيكل العظمي ، لقياس تيار الموصلات ذات الحجم الكبير أو الشكل غير المنتظم. يتطلب الملف مساحة تثبيت قليلة جدًا ، والوزن الخفيف ، والتركيب البسيط والمريح ، ولا حاجة إلى إلحاق الضرر بالموصل. يتم استخدامه على نطاق واسع في قياس التيارات الكبيرة حيث لا يمكن استخدام تيار قياس التصوير المقطعي التقليدي بشكل طبيعي.
ميزات المنتج
* هيكل منفصل، سهل التركيب في الموقع وسهل التشغيل. تركيب أو إزالة سريعة وسهلة دون فصل الكابل الأساسي قيد الاختبار، وهو فعال لاختبار التيار الآمن والسهل.
* تصميم هيكل مرن، يمكنه اكتشاف تيار الموصل الأساسي غير المنتظم.
* جهد خرج منخفض، خطية عالية، نطاق تردد واسع، بدون تشبع (بدون تكامل).
* يعتمد الإخراج الثانوي كابل الشبكة الطرفية الكريستالية RJ45، ويمكن تخصيص الطول وفقًا لمتطلبات العملاء.
تطبيق المنتج
قياس إشارات AC عالية التيار (مثل تيار الدائرة القصيرة) ؛ قياس إشارات النبض مع قيم الذروة العالية (مثل تيار البرق) ؛ تحليل الإشارات الحالية التوافقية ؛ القياس الحالي لآلات اللحام الكهربائية (مثل لحام المقاومة) ؛ قياس التيارات غير النظامية للموصل (على سبيل المثال: القياس الحالي للسكك الحديدية) ؛ قياس الصك ، محولات عداد المشبك (على سبيل المثال: قياس الموصلات ذات الأبعاد غير المنتظمة).
معلمات المنتج
المعلمات الكهربائية | نطاق القياس الأساسي | 10 أمبير ~ 10 كيلو أمبير | مستوى جهد التشغيل | 0.4/0.66/0.72kV |
جهد الخرج الثانوي | 0 ~ 3 فولت | فئة الدقة | 1% (مع المتكامل) | |
النطاق الخطي | 5% ~ 120% | عرض النطاق الترددي الاستجابة | 1 هرتز ~ 1 ميجا هرتز | |
مزود الطاقة المتكامل | +5 فولت تيار مستمر @ مصدر واحد | مقاومة العزل | ≥1000MΩ/500 فولت تيار مستمر | |
سعة تحميل المتكامل | > 10 كيلو أوم | سلك ثانوي | مخرج المكونات المعيارية RJ45 | |
المعلمات الميكانيكية | مادة القشرة | PC، مثبطات اللهب/94-V0 | طريقة التثبيت | نوع السكك الحديدية القياسية 35 ملم |
بكرة الملف وغطاء العداد | مطاط السيليكون | فئة الحماية | IP65 | |
بيئة التشغيل | درجة الحرارة المحيطة | -45 درجة مئوية ~ +85 درجة مئوية | ارتفاع | ≥4000 م |
الرطوبة النسبية | ≥ 90% رطوبة نسبية عند 25 درجة مئوية | آخر | لا يوجد غاز قابل للتآكل حيث يعمل |

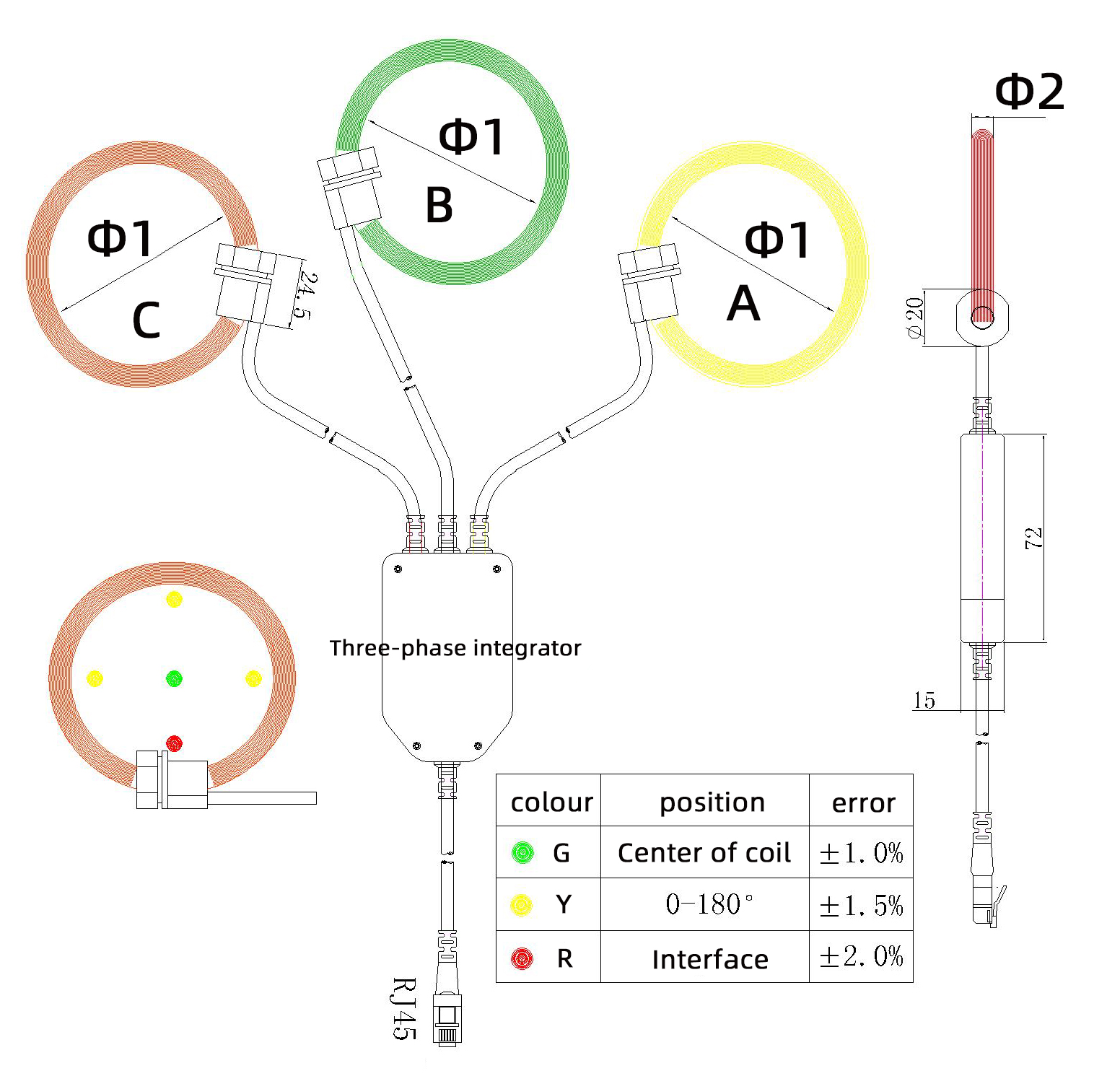

القيمة النموذجية والبعد
رقم المنتج رقم | المدخلات المقدرة | الإخراج المقدر | الدقة ن الدرجة | الأبعاد (مم) | |
φ1 | φ2 | ||||
TRKLS-50R | 400A |
333 مللي فولت (مع التكامل) | 0.5 1 | 50 | 10 |
TRKLS-80R | 800A | 80 | 10 | ||
TRKLS-150R | 1200A | 150 | 10 | ||

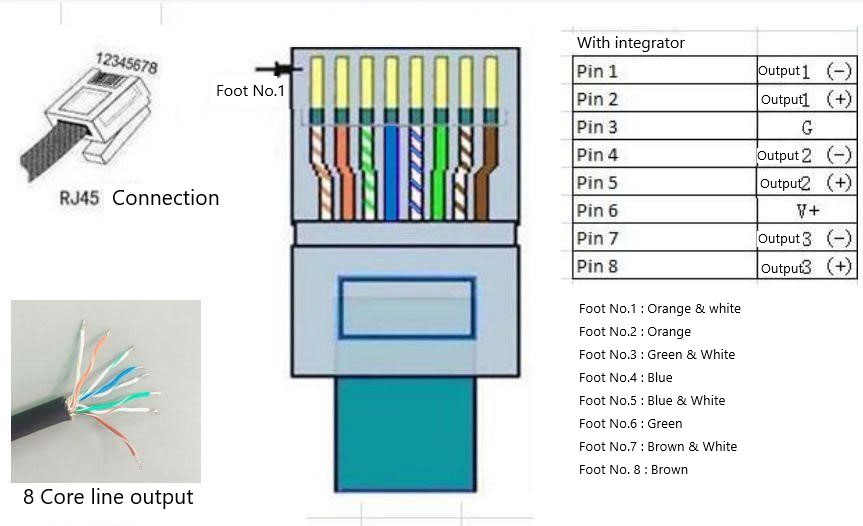

تعريف مقبس رأس كريستال RJ45
