كيف يمكن للمحول الحالي قياس التيار؟

محول التيار، والذي يُختصر غالبًا بـ CT، هو محول أدوات كهربائية مصمم لقياس التيار المتردد بأمان ودقة. إنه يعمل عن طريق تحويل تيار أولي كبير يتدفق عبر موصل إلى تيار ثانوي أصغر ومتناسب يمكن مراقبته بسهولة بواسطة العدادات ومرحلات الحماية ومعدات التحكم. تستخدم المحولات الحالية على نطاق واسع في أنظمة الطاقة، والأتمتة الصناعية، وأنظمة إدارة الطاقة، وتطبيقات الاختبارات الكهربائية.

يعتمد مبدأ تشغيل محول التيار على الحث الكهرومغناطيسي، الذي اكتشفه مايكل فاراداي. عندما يتدفق التيار المتردد عبر موصل، فإنه يولد مجالًا مغناطيسيًا متغيرًا حول الموصل. يستخدم محول التيار هذا المجال المغناطيسي لتحفيز تيار مناظر في ملفه الثانوي.

يتكون محول التيار النموذجي من ثلاثة أجزاء رئيسية: قلب مغناطيسي، ملف أولي، وملف ثانوي. عادة ما يكون القلب المغناطيسي مصنوعًا من فولاذ السيليكون الرقائقي أو مواد أخرى عالية النفاذية التي توجه التدفق المغناطيسي بكفاءة. يتم توصيل الملف الأولي على التوالي مع الموصل الذي يحمل التيار المراد قياسه. في العديد من التصميمات، يكون الملف الأساسي هو ببساطة الموصل نفسه الذي يمر عبر قلب المحول، خاصة في محولات التيار من النوع الدائري أو محولات التيار ذات القلب المنفصل. يتم لف الملف الثانوي حول القلب المغناطيسي ويتم توصيله بأجهزة القياس أو أجهزة الحماية.

عندما يتدفق التيار المتردد عبر الموصل الأولي، فإنه ينتج تدفقًا مغناطيسيًا في القلب. ونظرًا لأن التيار متناوب، فإن التدفق المغناطيسي يتغير باستمرار. وفقا لقانون فاراداي للحث الكهرومغناطيسي، فإن التدفق المغناطيسي المتغير يستحث قوة دافعة كهربائية في الملف الثانوي. هذا الجهد المستحث يدفع التيار عبر الدائرة الثانوية.

يعتمد حجم التيار الثانوي على نسبة اللفات بين اللفات الأولية والثانوية. على سبيل المثال، في CT مع نسبة دورات من 1000 إلى 1، تيار أولي قدره 1000 أمبير سوف ينتج تيار ثانوي قدره 1 أمبير. تسمح هذه العلاقة التناسبية للأجهزة بقياس التيارات الكبيرة جدًا بشكل غير مباشر دون التعرض لجهد عالي أو أحمال تيار ثقيلة.

عادةً ما يتم توصيل الدائرة الثانوية لمحول التيار بأجهزة ذات مقاومة منخفضة مثل أجهزة القياس أو المرحلات الواقية. يعمل التصوير المقطعي بالقرب من حالة الدائرة القصيرة على الجانب الثانوي. في ظل هذه الحالة، يقوم التيار الثانوي بإنشاء مجال مغناطيسي خاص به يعارض المجال المغناطيسي الأولي، مما يحافظ على التوازن في القلب. وهذا يضمن أن التيار الثانوي يعكس بدقة التيار الأساسي.

تعد السلامة جانبًا حاسمًا في تشغيل المحولات الحالية. لا ينبغي أبدًا ترك الملف الثانوي مفتوحًا أثناء تنشيط الملف الأولي. يمكن أن يتسبب الثانوي المفتوح في ظهور جهد كهربائي مرتفع بشكل خطير عبر الأطراف بسبب عدم وجود تيار ثانوي معاكس. قد يؤدي ذلك إلى إتلاف العزل ويشكل مخاطر جسيمة على المعدات والأفراد.

توفر محولات التيار أيضًا عزلًا كهربائيًا بين الدوائر عالية الطاقة وأدوات القياس. يعمل هذا العزل على تحسين سلامة النظام ويسمح باستخدام أدوات الجهد المنخفض القياسية في بيئات الجهد العالي. بالإضافة إلى ذلك، تساعد أجهزة القياس المقطعية في تقليل تكاليف نظام القياس من خلال القضاء على الحاجة إلى أجهزة قياس الخدمة الشاقة القادرة على التعامل مع التيارات الكبيرة مباشرة.

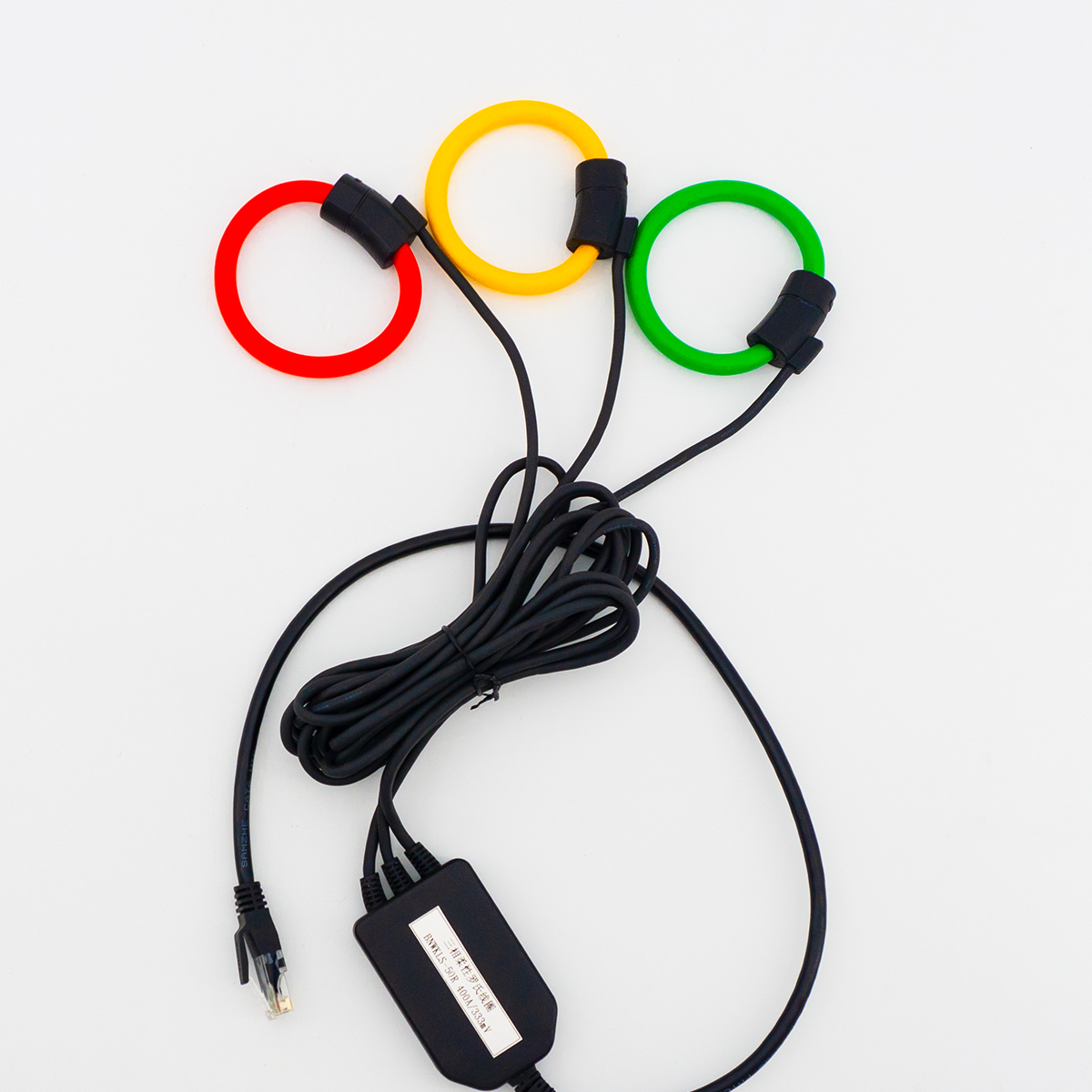

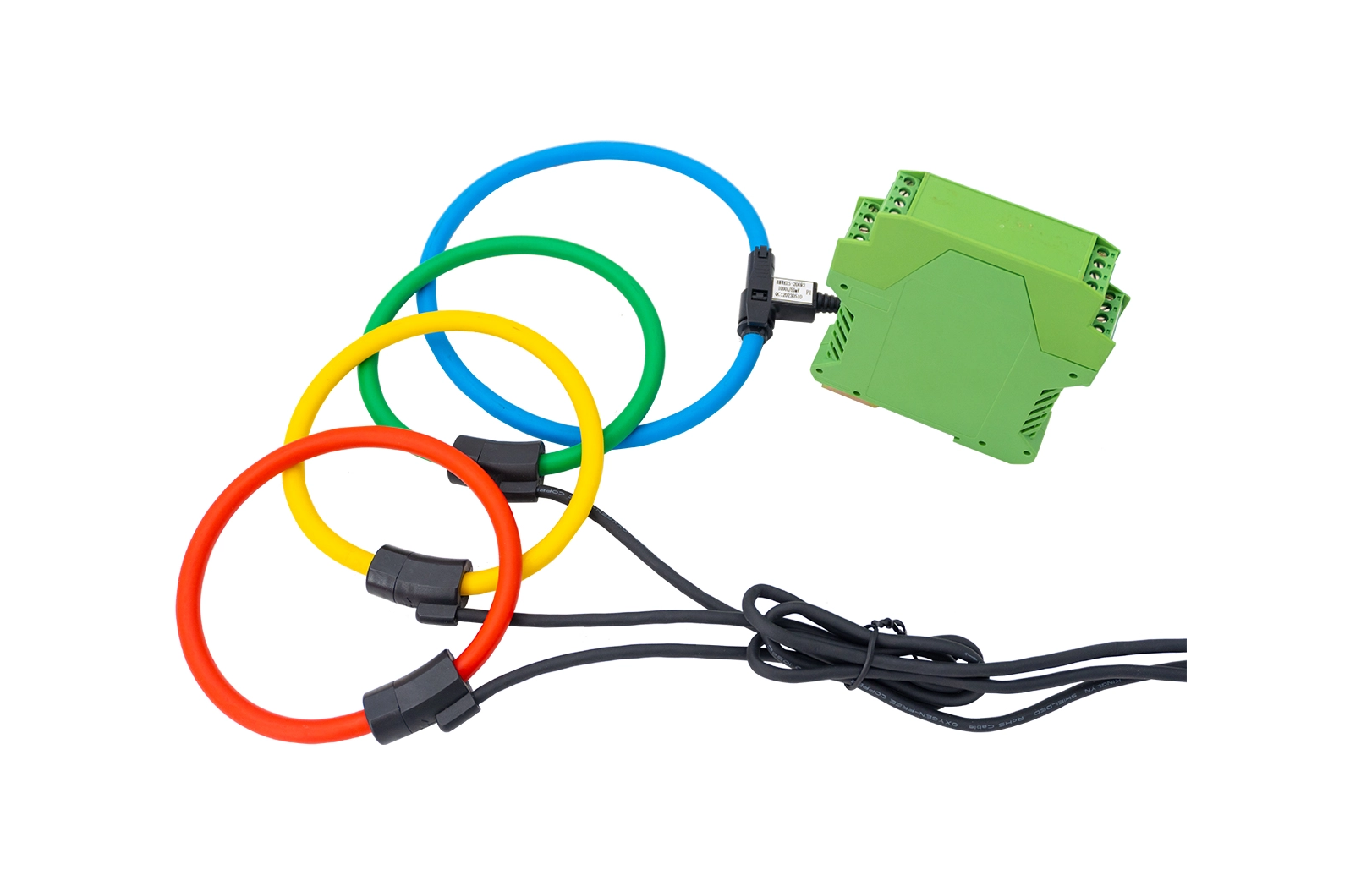

تم تصميم محولات التيار الحديثة بدقة عالية وثبات حراري ومتانة ميكانيكية. تتضمن بعض الأنواع المتقدمة أجهزة مقطعية مركزية مقسمة لسهولة التركيب، وأجهزة مقطعية ملفوفة من Rogowski للقياس المرن، وأجهزة مقطعية فئة حماية مصممة للكشف عن الأخطاء وتشغيل التتابع.

باختصار، يقوم محول التيار بقياس التيار باستخدام الحث الكهرومغناطيسي لتحويل تيار أولي كبير إلى تيار ثانوي أصغر ومتناسب. إن النسبة الدقيقة والعزل الكهربائي ومزايا السلامة تجعل منه جهازًا أساسيًا في أنظمة القياس والحماية الكهربائية الحديثة.
