محول تيار مستمر

محول طاقة التيار المستمر هو جهاز إلكتروني دقيق مصمم لتحويل إشارة دخل التيار المباشر إلى إشارة خرج موحدة ومعزولة لأنظمة القياس والمراقبة والتحكم. إنه يربط بين دوائر التيار المستمر عالية الطاقة ووحدات اكتساب الجهد المنخفض المستخدمة على نطاق واسع في إلكترونيات الطاقة والطاقة المتجددة والأتمتة الصناعية وأنظمة إدارة البطاريات.

على عكس مقاومات التحويل البسيطة التي تعتمد على انخفاض الجهد وتفتقر إلى العزلة الغلفانية، فإن معظم محولات التيار المستمر تعتمد مبادئ عمل تأثير هول أو بوابة التدفق. تعد محولات الطاقة ذات تأثير هول هي الخيار السائد للسيناريوهات الصناعية العامة. عندما يتدفق تيار مستمر عبر الموصل الأساسي، فإنه يولد مجالًا مغناطيسيًا مستقرًا يتناسب مع حجم التيار. تلتقط شريحة Hall المدمجة هذا المجال المغناطيسي، وتقوم دوائر تكييف الإشارة الداخلية بتضخيم وتصفية ومعايرة جهد Hall الضعيف لإنتاج خرج خطي مثل 0-5 فولت أو 0-10 فولت أو 4-20 مللي أمبير. توفر أنواع Fluxgate دقة واستقرارًا أعلى بكثير، مما يجعلها مناسبة للتطبيقات المتطورة التي تتطلب قياسًا دقيقًا للغاية للتيار المستمر، مثل مصادر طاقة المختبر ومناضد اختبار البطارية عالية الدقة.

العزلة الجلفانية هي واحدة من مزاياها الأساسية. يتم فصل جانب التيار المستمر عالي الجهد الأساسي وجانب إخراج الإشارة الثانوية كهربائيًا. يعمل هذا على منع الجهد العالي الخطير، ويمنع تداخل الوضع الشائع، ويحمي أجهزة التحكم المنطقية القابلة للبرمجة (PLC)، ومسجلات البيانات، وبطاقات الاقتناء من التلف الناتج عن زيادة التيار. تعتبر هذه الميزة ضرورية لأنظمة التيار المستمر ذات الجهد العالي بما في ذلك صناديق التجميع الكهروضوئية وخزائن تخزين الطاقة وأكوام الشحن بالتيار المستمر. وبدون العزل، فإن الاختلافات المحتملة الأرضية والضوضاء في دوائر الطاقة من شأنها أن تفسد القراءات وتدمر أجهزة التحكم النهائية.

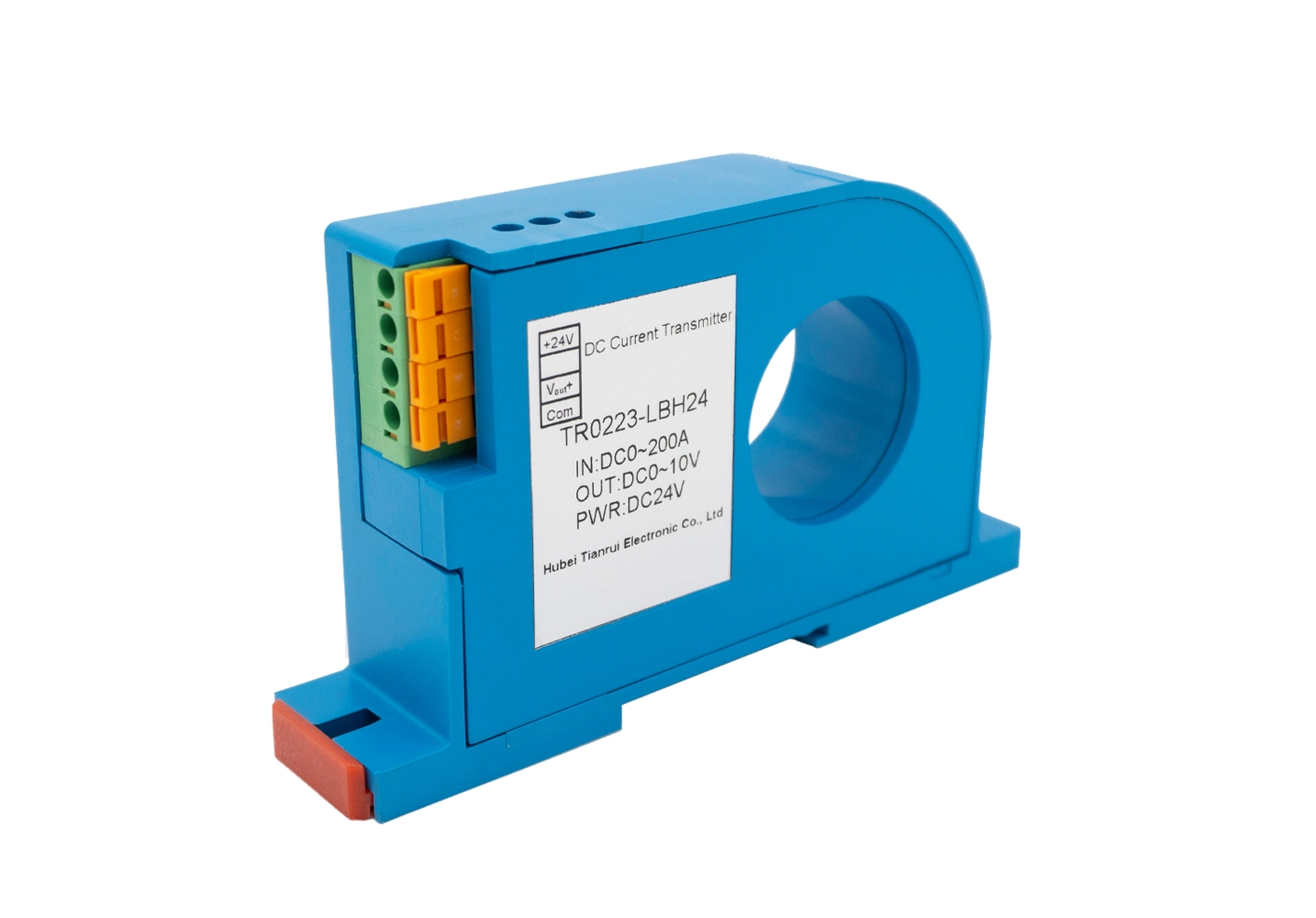

تختلف أنواع التثبيت لتناسب متطلبات المجال المختلفة. يمكن تثبيت محولات طاقة التيار المستمر ذات النواة المنفصلة على الكابلات الموجودة دون قطع الدائرة، مما يبسط إلى حد كبير عمل التعديل التحديثي في ​​تشغيل المعدات. تتمتع النماذج ذات النواة الصلبة بأداء أفضل ضد التداخل وتكلفة أقل للتركيب الثابت والدائم. يجب على المستخدمين تحديد نطاق القياس بشكل معقول: يجب أن يتطابق تيار الإدخال المقدر مع تيار التشغيل العادي للدائرة، ويجب أن تستوعب سعة التحميل الزائد على المدى القصير التيار الزائد الناتج عن بدء تشغيل المحرك أو شحن المكثف.

تعد خطية الإشارة وانحراف درجة الحرارة وزمن الاستجابة من مؤشرات الأداء الرئيسية. تحافظ محولات الطاقة عالية الجودة على خرج خطي ممتاز عبر نطاق القياس الكامل، مما يضمن تغير إشارة الخرج بشكل متناسب مع تيار التيار المستمر للمدخل. يضمن الانجراف في درجات الحرارة المنخفضة قراءات مستقرة وسط درجات الحرارة المحيطة المتقلبة في ورش المصانع أو محطات الطاقة الخارجية. يمكن لإصدارات الاستجابة السريعة تتبع التغيرات الحالية السريعة للتحكم في الحلقة المغلقة للعاكسات والمحولات.

في الأنظمة العملية، يتم تغذية إشارة الخرج القياسية مباشرة إلى وحدات التحكم المنطقية القابلة للبرمجة أو عدادات العرض أو محطات المراقبة عن بعد. يمكن للمشغلين قراءة تيار التيار المستمر في الوقت الحقيقي، وتعيين عتبات إنذار التيار الزائد وبناء منطق الحماية التلقائي. من توليد الطاقة الشمسية، وشحن السيارات الكهربائية، ومحركات التيار المستمر الصناعية إلى مصادر طاقة UPS، توفر محولات الطاقة الحالية للتيار المستمر بيانات تيار موثوقة لمراقبة الحالة وقياس الطاقة والحماية من الأخطاء. مع تطور أنظمة الطاقة الإلكترونية نحو جهد أعلى وقدرة أكبر، تظل محولات الطاقة هذه مكونًا أساسيًا لا غنى عنه لإدارة طاقة التيار المستمر بشكل آمن وذكي.
