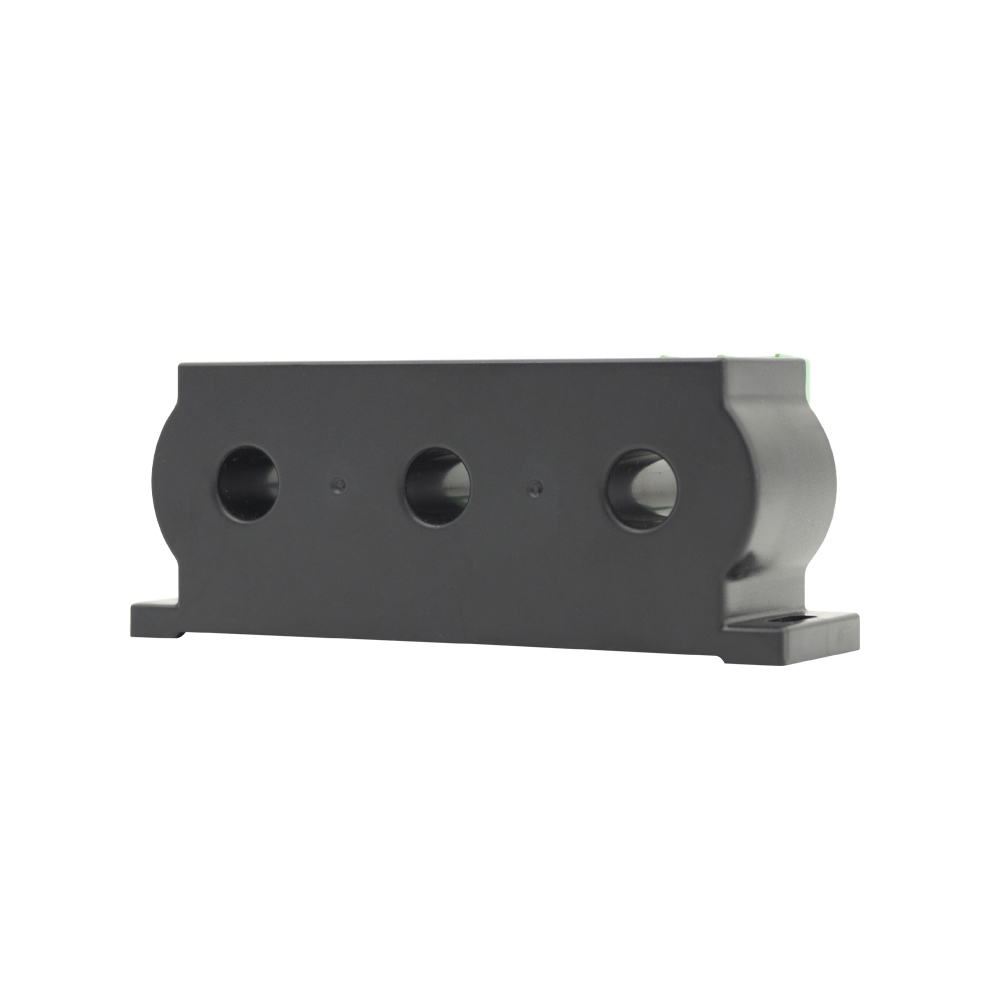

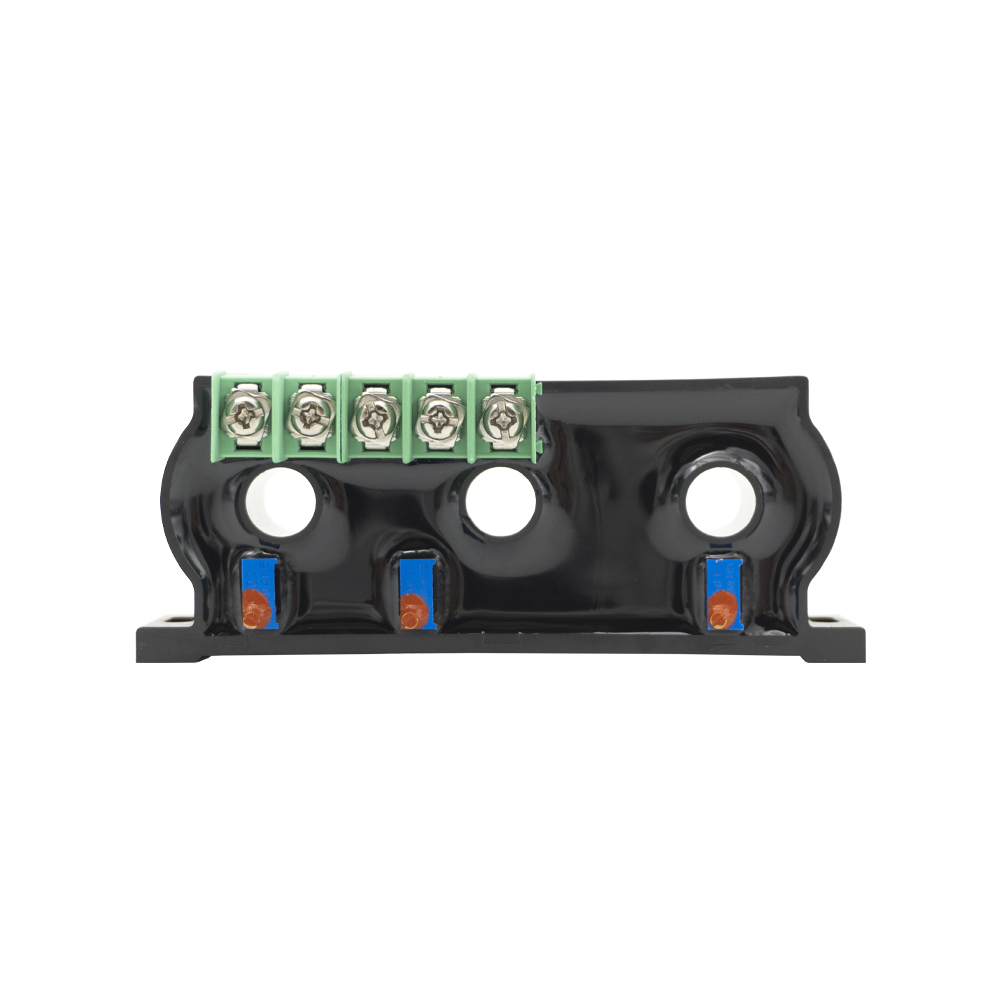

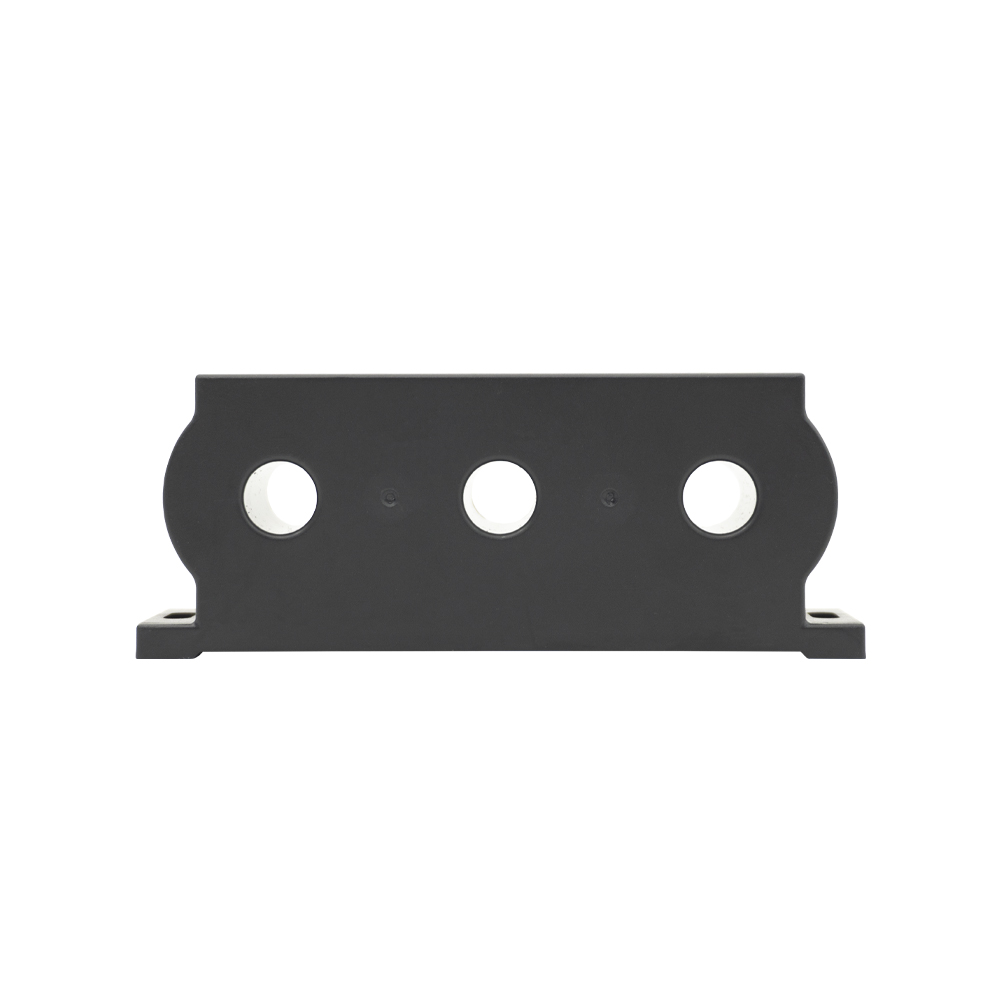

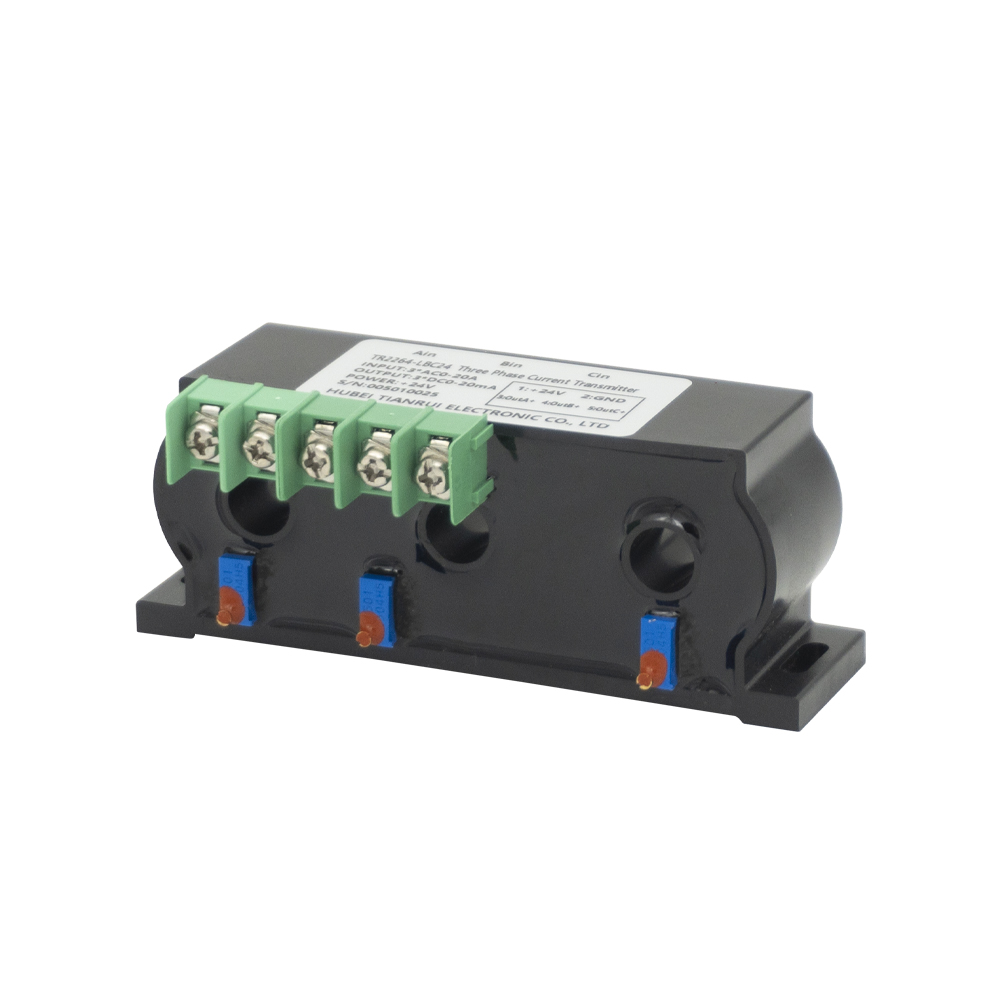

TR2264-LBC24
TR
نظرة عامة على المنتج
محول طاقة التيار المتردد ، المعروف أيضًا باسم مستشعر التيار، هو جهاز دقيق مصمم لقياس التيار المتردد وتحويله إلى إشارة خرج موحدة للمراقبة والتحكم والحماية. فهو يوفر قياسات تيار دقيقة ومستقرة وفي الوقت الحقيقي، مما يضمن التشغيل الآمن والفعال للأنظمة الكهربائية. بفضل الدقة العالية والاستجابة السريعة والعزل الكهربائي القوي، تعد محولات طاقة التيار المتردد مثالية لمجموعة واسعة من التطبيقات. يتم استخدامها على نطاق واسع في الأتمتة الصناعية، وتوزيع الطاقة، وأنظمة إدارة الطاقة، ومراقبة المحركات، ومعدات التدفئة والتهوية وتكييف الهواء (HVAC). تتكامل هذه الأجهزة بسلاسة مع أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) والعدادات وأنظمة الحصول على البيانات للحصول على قياس تيار موثوق به والتحكم في النظام.
ميزات المنتجات
استجابة سريعة لتقلبات التيار المتردد
نطاق قياس واسع للاستخدام متعدد الاستخدامات
تصميم مدمج وسهل التركيب
متوافق مع PLCs والعدادات وأنظمة المراقبة
التطبيقات
أنظمة الطاقة المتجددة، بما في ذلك الطاقة الشمسية وطاقة الرياح
مراقبة وحماية المحركات
قياس تيار نظام التدفئة والتهوية وتكييف الهواء (HVAC).
إدارة الطاقة وأنظمة القياس الذكية
| المعلمات الكهربائية | المدخلات المصنفة الأولية | 5A 10A 20A 50A 100A 200A 400A التيار المتناوب | الناتج الثانوي المقدر | 0-5 فولت، 0-10 فولت، 4-20 مللي أمبير، 0-20 مللي أمبير، RS485 |
| جهد إمداد الطاقة | 12 فولت، 15 فولت، 24 فولت تيار مستمر؛ 220 فولت تيار متردد | سعة التحميل | خرج الجهد - 5 مللي أمبير الناتج الحالي - 6 فولت | |
| دقة | 0.2%، 0.5% | الخطي | 0.10% | |
| التردد النطاق الترددي | 20-5000 هرتز | سعة التحميل الزائد | 10 × المدخلات المقدرة | |
| الاستهلاك الحالي | <15mA+I خارج | تواتر الطاقة مع الجهد | 3KV AC/1MIN | |
| انجراف درجة الحرارة | ≥ 100 جزء في المليون/درجة مئوية | وقت الاستجابة | تتبع الإخراج <1 مللي ثانية إخراج نقل تيار مستمر <250 مللي ثانية | |
| إزاحة الجهد | ≥10 مللي فولت | وقت الاستجابة | <200 مللي ثانية | |
| بيئة التشغيل | درجة حرارة التشغيل المحيطة | -20 درجة مئوية -+80 درجة مئوية | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
