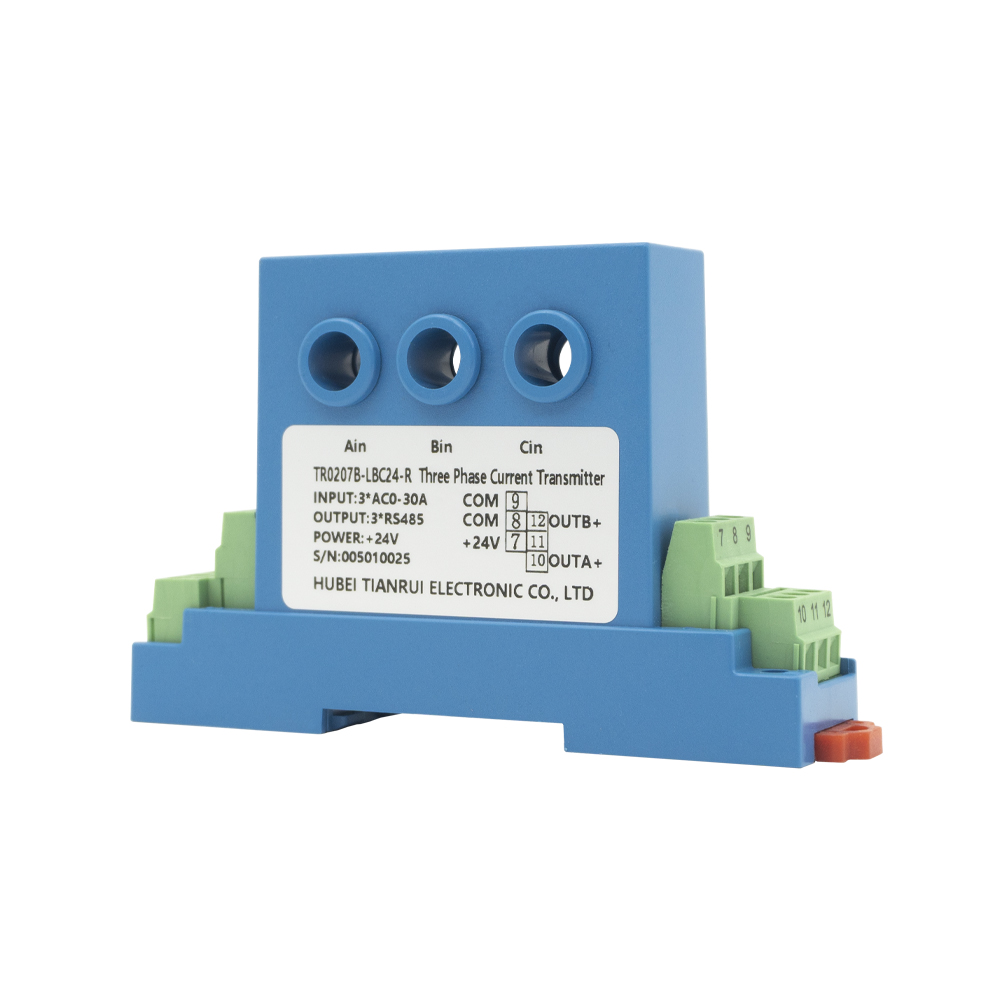

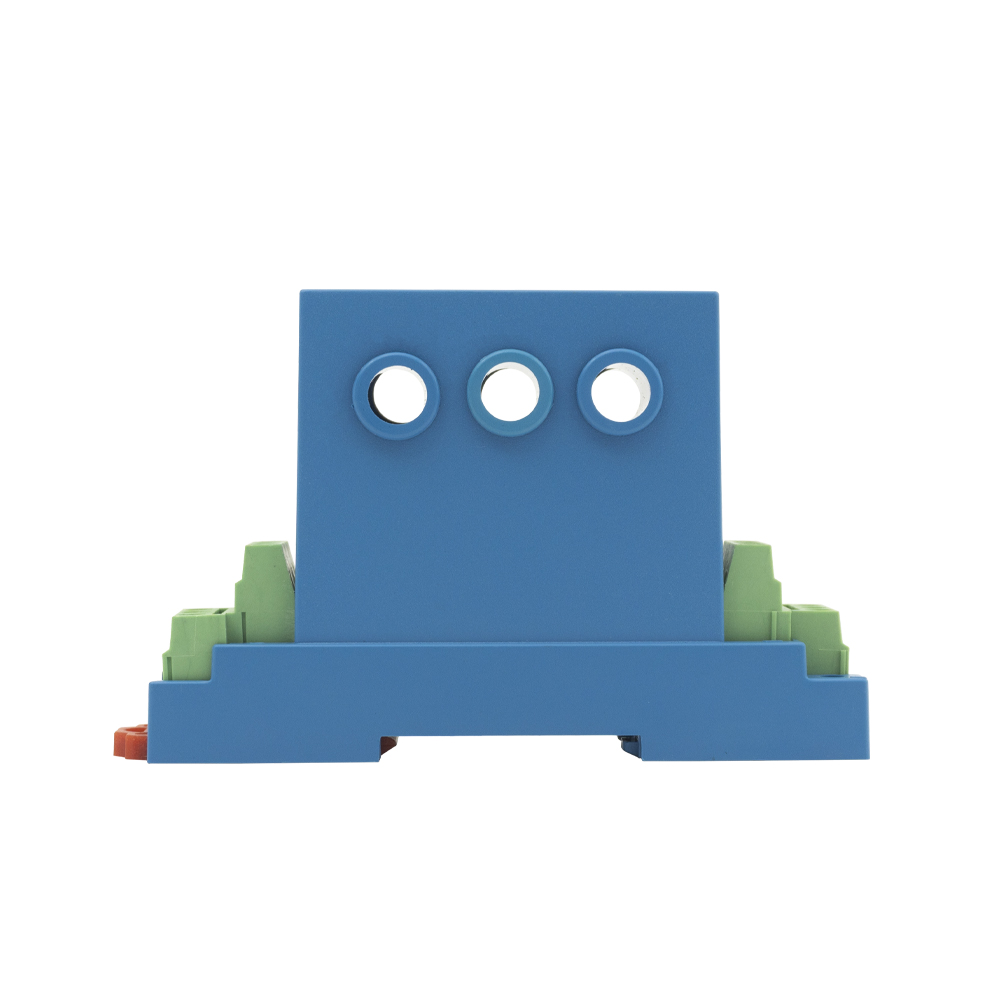

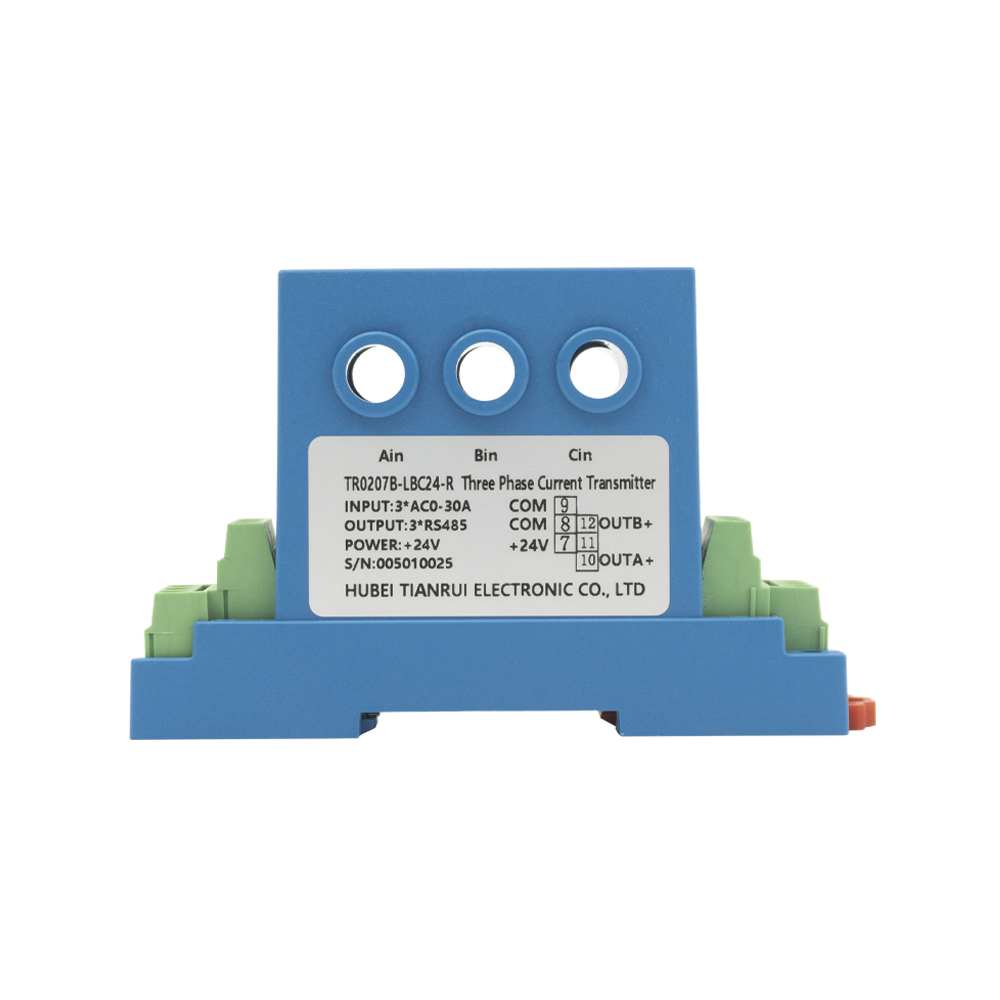

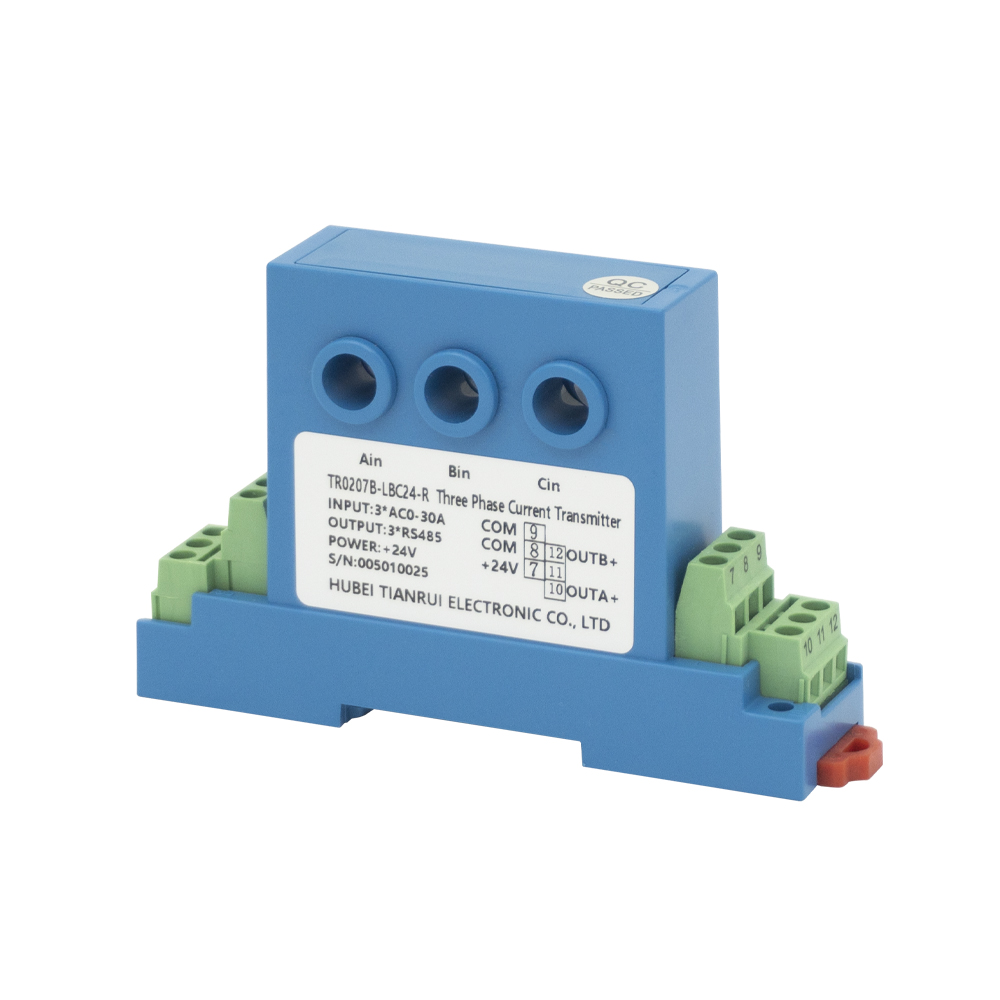

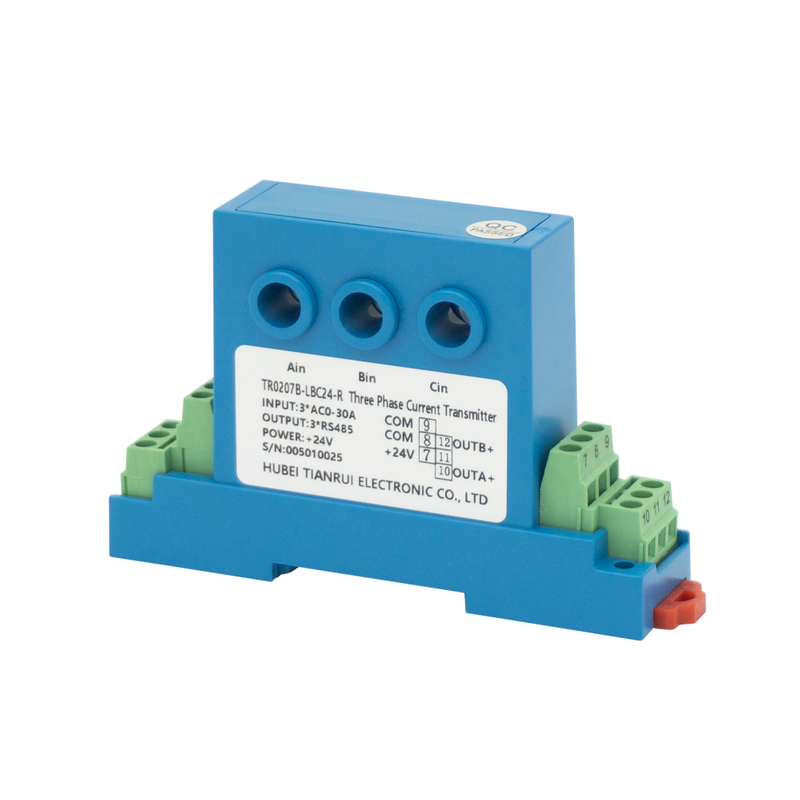

TR0207B-LBC24-R
TR
نظرة عامة على المنتج
يعد محول الطاقة الحالي جهازًا أساسيًا مصممًا لقياس التيار الكهربائي وتحويله إلى إشارة خرج دقيقة وموحدة يمكن قراءتها بسهولة بواسطة أنظمة المراقبة والتحكم. فهو يضمن اكتشافًا دقيقًا ومستقرًا وفي الوقت الفعلي للتيار، مما يساعد على تحسين سلامة النظام وكفاءته وأدائه. تتميز بدقة عالية، وعزل كهربائي قوي، واستجابة سريعة، ومحولات الطاقة الحالية مناسبة لكل من تطبيقات التيار المتردد والتيار المستمر. يتم استخدامها على نطاق واسع في الأتمتة الصناعية ووحدات توزيع الطاقة وأنظمة الطاقة المتجددة ومراقبة المحركات ومنصات إدارة الطاقة. بفضل الأداء الموثوق والتكامل السهل في أجهزة PLC والعدادات ومعدات الحصول على البيانات، تلعب محولات الطاقة الحالية دورًا حاسمًا في القياس والتحكم الكهربائي الحديث.
ميزات المنتج
دقة قياس عالية وإخراج مستقر
عزل كهربائي قوي لتعزيز السلامة
استجابة سريعة للتغيرات الحالية الديناميكية
توافق واسع مع أنظمة التيار المتردد والتيار المستمر
التطبيقات
أنظمة الأتمتة والتحكم الصناعية
توزيع الطاقة واللوحات الكهربائية
مراقبة الطاقة المتجددة مثل الطاقة الشمسية وطاقة الرياح
حماية المحركات ومعدات التدفئة والتهوية وتكييف الهواء وإدارة الطاقة
البيانات الفنية
| المعلمات الكهربائية | المدخلات المصنفة الأولية | 5 أمبير 10 أمبير 20 أمبير 30 أمبير تيار متردد | نطاق القياس الأساسي | 1.2x الزائد الخطي |
| الناتج الثانوي المقدر | 0-5 فولت، 0-10 فولت، 4-20 مللي أمبير، 0-20 مللي أمبير | جهد إمداد الطاقة | 24 فولت تيار مستمر | |
| سعة التحميل | RL≤650Ω | الخطي | 0.10% | |
| دقة | 0.50% | سعة التحميل الزائد | 10 × المدخلات المقدرة | |
| تواتر الطاقة مع الجهد | 2.5kV AC/1MIN | تعويض التيار | ≥ 80uA | |
| انجراف درجة الحرارة | ≥500 جزء في المليون/درجة مئوية | التردد النطاق الترددي | 40-1 كيلو هرتز | |
| الاستهلاك الحالي | 15 مللي أمبير + مخرج | وقت الاستجابة | <200ms | |
| بيئة التشغيل | درجة حرارة التشغيل المحيطة | -10 درجة مئوية -+70 درجة مئوية | درجة حرارة التخزين المحيطة | -25 درجة مئوية -+85 درجة مئوية |
