ما هو محول التيار المنفصل (CT)؟

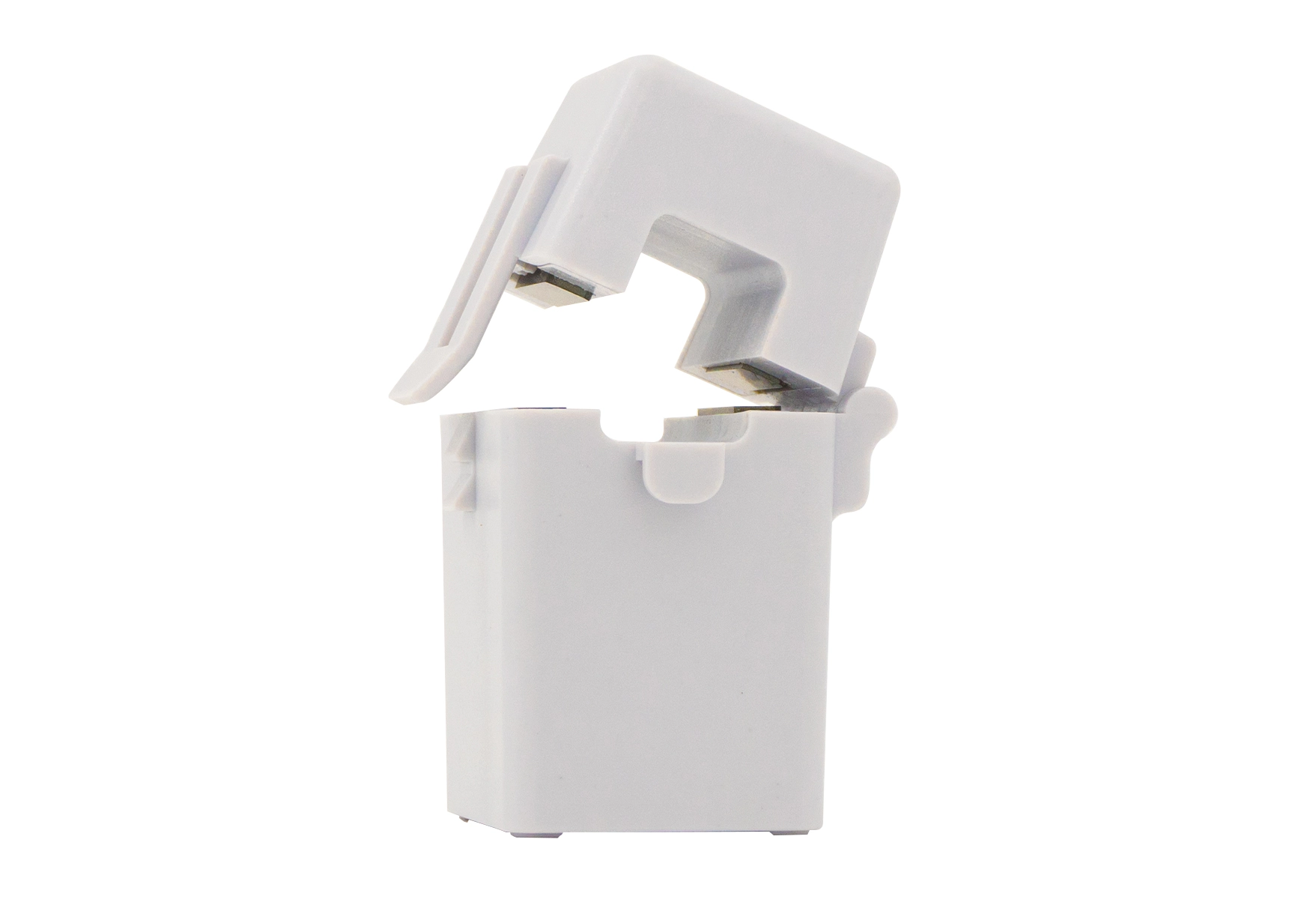

محول التيار المنفصل، المعروف أيضًا باسم CT المشبك، هو نوع خاص من محولات التيار المصممة لقياس التيار المتردد دون فصل الموصل الأساسي. على عكس الأشعة المقطعية التقليدية ذات النواة الصلبة، والتي يشكل قلبها الحديدي حلقة مغلقة غير قابلة للكسر، يتم قطع النواة المغناطيسية للتصوير المقطعي المحوسب ذو النواة المنقسمة إلى نصفين قابلين للفصل. يمكن للمستخدمين فتح القلب، ولفه حول كابل أو شريط توصيل موجود، ثم قفل المقطعين الأساسيين معًا لإعادة بناء حلقة مغناطيسية كاملة. هذا الهيكل الميكانيكي الفريد هو السمة الأكثر تحديدًا له.

يتبع مبدأ العمل الأساسي قانون فاراداي للحث الكهرومغناطيسي، المطابق لـ CTs القياسية. عندما يتدفق التيار المتردد عبر الكابل الأساسي الذي يمر عبر نافذة التصوير المقطعي، فإنه يولد تدفقًا مغناطيسيًا متناوبًا داخل القلب الحديدي. يؤدي جرح الملف الثانوي حول القلب إلى إحداث تيار ثانوي متناسب منخفض المستوى. بواسطة نسبة التحويل، يتم تحويل التيار الأساسي الكبير إلى تيار خرج صغير وآمن (عادة 5A أو 1A) لأجهزة قياس الطاقة، ومسجلات الطاقة، ومرحلات الحماية، وأجهزة مراقبة جودة الطاقة. يوفر العزل بين الدائرة الأولية والملف الثانوي عزلًا كهربائيًا، مما يحمي معدات قياس الجهد المنخفض من أنظمة الطاقة ذات الجهد العالي.

أكبر ميزة لمحول التيار المقسم تكمن في التثبيت المريح وغير التدخلي. تتطلب أجهزة CT ذات النواة الصلبة إيقاف تشغيل الطاقة وفصل الكابل وأعمال الخيوط. في المقابل، يمكن تركيب النماذج الأساسية المنقسمة على دوائر حية أثناء التشغيل العادي، مما يقلل بشكل كبير من وقت توقف البناء وتكاليف العمالة ومخاطر انقطاع التيار الكهربائي. وهذا يجعلها معتمدة على نطاق واسع في مشاريع التحديث، وأنظمة إدارة الطاقة في المباني، ومراقبة الآلات الصناعية، ومراجعة الطاقة المؤقتة. تغطي الأحجام الشائعة الكابلات الصغيرة ذات الجهد المنخفض وقضبان التوصيل الكبيرة المستطيلة في خزائن التوزيع.

ومع ذلك، فإن CTs الأساسية المنقسمة تحمل أيضًا قيودًا متأصلة. توجد حتماً فجوة هوائية صغيرة بين السطحين المفصليين للنواة المنقسمة. تزيد هذه الفجوة من التردد المغناطيسي، مما يؤدي إلى خطأ قياس أعلى قليلاً، وتيار مغنطة أكبر وتسرب تدفق بسيط مقارنة بالبدائل الصلبة. دقة القياس حساسة لضيق القفل. إذا كان النصفان الأساسيان مغلقين بشكل غير محكم أو ملوثين بالغبار، فإن خطأ النسبة وخطأ زاوية الطور سوف يرتفع بشكل ملحوظ. بالإضافة إلى ذلك، لا يمكن للتصميمات الأساسية المنقسمة عمومًا تحقيق درجات دقة عالية جدًا، لذا فهي أقل ملاءمة لسيناريوهات القياس عالية المستوى التي تتطلب دقة فئة 0.2S. يتم استخدامها بشكل أكثر شيوعًا للمراقبة وتحليل الأحمال والحماية الثانوية بدلاً من الفواتير التجارية الرسمية.

يجب مراعاة قواعد السلامة بدقة أثناء التشغيل. لا ينبغي أبدًا ترك الدائرة الثانوية لأي CT مفتوحة. تولد الحلقة الثانوية المفتوحة جهدًا كهربائيًا عاليًا بشكل خطير، مما يهدد المعدات والأفراد. بعد التثبيت، يجب على الفنيين التحقق من إغلاق النواة، وتثبيت الأشعة المقطعية بقوة لتجنب الانفصال الناجم عن الاهتزاز، ومطابقة نسبة التحويل مع أدوات الاستقبال.
