سلسلة TRCTFS
TR
ميزات المنتج
تركيب تحديثي سهل وحاوية ذات تصنيف IP - يسمح القلب المفصلي بالتثبيت حول الموصلات الموجودة دون انقطاع. يحمي الغلاف المحكم (عادةً IP65/IP67/IP68) من دخول الغبار والماء.
هيكل متين ومقاوم للطقس - يتميز بمواد مقاومة للأشعة فوق البنفسجية ومقاومة للتآكل مناسبة للتعرض طويل الأمد للمطر والرطوبة وتغيرات درجات الحرارة.
يحافظ على دقة قياس عالية - يوفر قياس تيار موثوقًا ودقيقًا (عادةً الفئة 0.5/1.0) على الرغم من الغلاف الواقي والظروف البيئية الصعبة.
تطبيق المنتج
مراقبة الطاقة الخارجية - قياس التيار في خزائن العدادات وصناديق التوزيع وعلى خطوط الخدمة العلوية المعرضة للطقس.
أنظمة الطاقة المتجددة - مراقبة تيار الإخراج لمجمعات الطاقة الشمسية الكهروضوئية ودوائر توربينات الرياح وغيرها من معدات التوليد الخارجية.
البيئات الصناعية والبحرية - القياس الحالي في المواقع الرطبة مثل محطات معالجة مياه الصرف الصحي ومحطات المضخات والأرصفة واللوحات الكهربائية على متن السفن.
البيانات الفنية
| المعلمات الكهربائية | المدخلات المقدرة | 0.1-800A، 0.1-1200A | اختيارات الإخراج | 5 أمبير، 1 أمبير، 0-500 مللي أمبير، تيار متردد 0-10 فولت |
| التركيب من خلال الفتحة | خطية ممتازة، حساسية عالية | / | / | |
| المعلمات الميكانيكية | التركيب من خلال الفتحة | نوع بسبار (ثقب دائري) | الخيارات الأساسية | السيليكون الصلب/البلورية النانوية |
| بوتينغ داخلي | راتنجات الايبوكسي/البولي يوريثين | درجات الحماية | IP66، IP67، IP68، للتخصيص | |
| يكتب | نوع القياس، نوع الحماية، نوع التسلسل الصفري، نوع تيار التسرب (اختياري) | |||

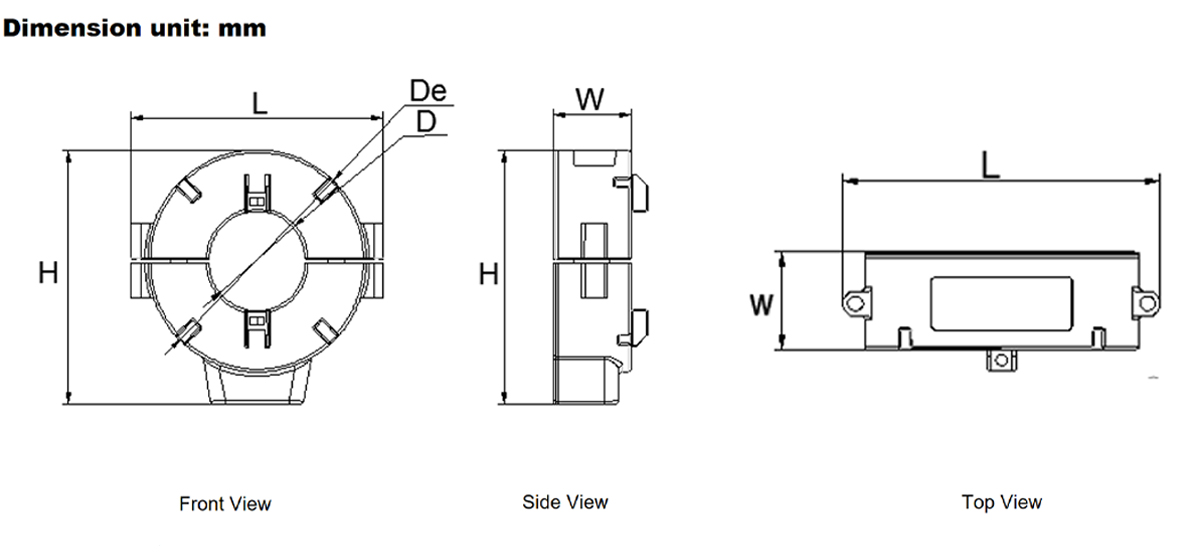

| رقم سري | Dimensions | المدخلات المقدرة | الإخراج المقدر | ||||
| D | دي | L | H | W | |||
| 1 | 45 | 98 | 121 | 113 | 42/50 | 0.1-800A | 5A 1A 1-200mA التيار المتناوب 0-10 فولت |
| 2 | 60 | 116 | 136 | 135 | 42/50 | 0.1-1200A | |
| محول تيار صفري التسلسل مقاوم للماء في الهواء الطلق | 0.5-10 مللي أمبير تيار متردد 0.1-1 فولت | ||||||
| جهاز إرسال تيار متردد منفصل مقاوم للماء في الهواء الطلق (مصدر الطاقة: تيار مستمر 12 فولت، تيار مستمر 24 فولت، تيار مستمر 10 ~ 30 فولت؛ سلبي - لا يتطلب مصدر طاقة) | تيار مستمر 4-20mA تيار مستمر 0-20mA تيار مستمر 0-2 فولت تيار مستمر 0-5 فولت تيار مستمر 0-10 فولت | ||||||
التطبيق العملي
* يتم تطبيقه بشكل أساسي في مشاريع تجديد نظام توزيع الطاقة الخارجية، ويتميز بأداء مقاوم للرذاذ ومقاومة الغمر في الماء على المدى القصير.
* سهل التركيب دون تفكيك شريط التوصيل الأساسي؛ يتوفر أيضًا تشغيل الخط المباشر (مع تطبيق تدابير الحماية الكهربائية المناسبة).
* يمكن استخدامه مع أجهزة حماية التتابع والقياس والقياس.
* لا يؤثر على مصدر الطاقة العادي في الموقع، ويوفر القوى العاملة والموارد المادية والموارد المالية لمشروع تجديد المستخدم، ويحسن الكفاءة.
* قبل إغلاق قلب السيليكون الصلب، تأكد من أن الوجه النهائي
أن يكون الشق نظيفاً وخالياً من البقع والشوائب؛ ويجب معالجته بمادة مضادة للصدأ؛
* استخدم مفتاح عزم الدوران (كهربائي / هوائي) عند ربط البراغي وضبط عزم الدوران على نطاق معقول.
