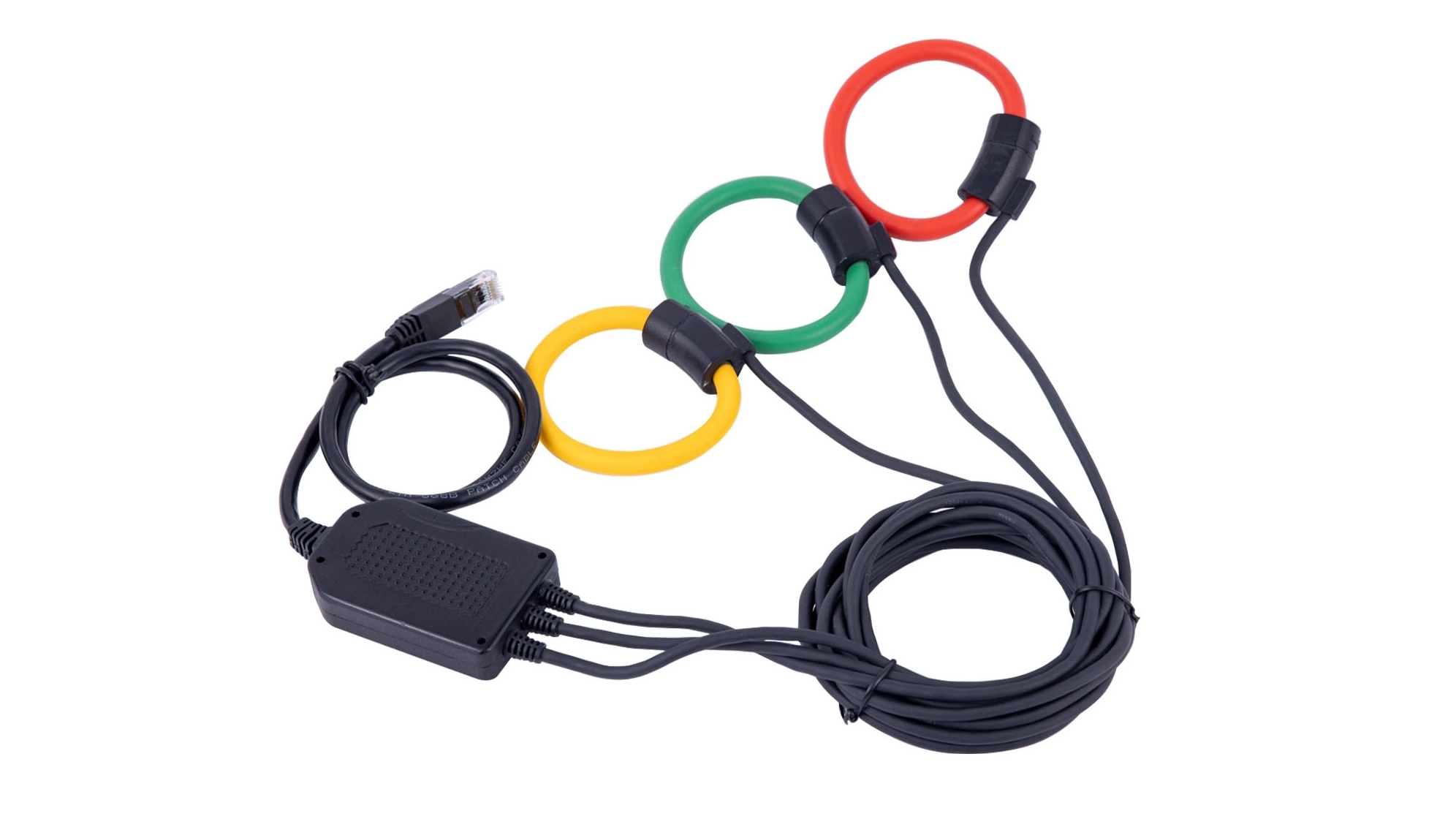

ماذا يفعل ملف Rogowski؟

ملف Rogowski هو جهاز كهربائي يستخدم لقياس التيار المتردد (AC) بدقة عالية وخطية ممتازة ونطاق ديناميكي واسع. إنه ينتمي إلى عائلة أجهزة الاستشعار الحالية غير التدخلية ويستخدم بشكل شائع في مراقبة الطاقة وأنظمة الحماية والأتمتة الصناعية. على عكس التقليدية محولات التيار (CTs)، لا يحتوي ملف روجوفسكي على قلوب مغناطيسية. بدلاً من ذلك، فهو مصنوع من ملف حلزوني ملفوف بشكل موحد يتم وضعه حول الموصل الذي يتم قياسه. إن عدم وجود قلب مغناطيسي يمنحه العديد من المزايا، بما في ذلك المناعة ضد تشبع القلب، وبنية خفيفة الوزن، وأداء ممتاز في قياس التيارات المتغيرة بسرعة.

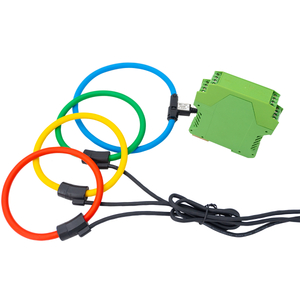

الدور الأساسي لملف Rogowski هو استشعار معدل تغير التيار (di/dt) الذي يتدفق عبر الموصل. عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يخلق مجالًا مغناطيسيًا متنوعًا. يؤدي هذا المجال المغناطيسي المتغير إلى إحداث جهد في ملف الجرح وفقًا لقانون فاراداي للحث الكهرومغناطيسي. يتناسب الجهد المستحث مع مشتق شكل الموجة الحالية. لتحويل هذه الإشارة إلى قياس يتناسب مع التيار الفعلي، يجب تمرير الخرج عبر دائرة متكاملة. بمجرد دمجه، يوفر الملف تمثيلاً دقيقًا وخطيًا للتيار الأساسي.

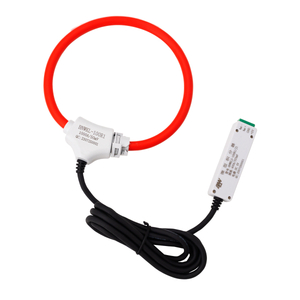

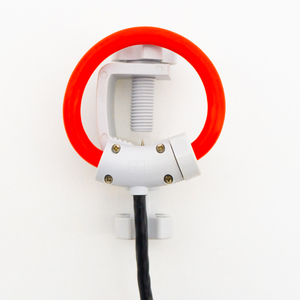

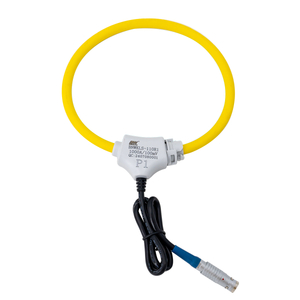

نظرًا لأنه يقيس di/dt بدلاً من التدفق المغناطيسي المطلق، فإن ملف Rogowski يتجنب العديد من القيود المرتبطة بالأشعة المقطعية التقليدية. لا يوجد قلب حديدي للتشبع، مما يسمح للمستشعر بالتعامل مع التيارات العالية للغاية، بما في ذلك أحداث الدائرة القصيرة. وهذا يجعلها مثالية للكشف عن الأخطاء وأنظمة الحماية عالية السرعة. يتميز الملف أيضًا بالمرونة ويمكن تصميمه كنوع منقسم، مما يتيح التثبيت السهل حول قضبان التوصيل أو الكابلات أو الموصلات الكبيرة الموجودة دون فصل الطاقة. يوفر هذا التصميم غير التدخلي راحة استثنائية للفنيين الميدانيين ويقلل وقت التثبيت بشكل كبير.

بالإضافة إلى قياس التيارات المتناوبة الجيبية، تتفوق ملفات روجوفسكي في البيئات التي توجد بها توافقيات، أو انتقالات سريعة، أو أشكال موجية متغيرة. يمكّنهم عرض النطاق الترددي الواسع من التقاط المكونات عالية التردد التي تنتجها إلكترونيات الطاقة ومحركات الأقراص ذات السرعة المتغيرة والمحولات. وهذا يجعلها الخيار المفضل في مراقبة الشبكات الذكية الحديثة والتطبيقات الصناعية حيث قد تفشل أجهزة CT التقليدية في الحفاظ على الدقة.

تُقدر نظرًا لأن الملف نفسه لا يحتوي على موصلات مكشوفة ويعمل بجهد منخفض، فإنه يوفر عزلًا كهربائيًا متأصلًا عن الدائرة الأولية. يعمل الهيكل خفيف الوزن والمرن على تعزيز سلامة المستخدم، خاصة في خزانات المفاتيح الكهربائية المحصورة أو التركيبات ذات الجهد العالي. مع نطاق تشغيل خطي نموذجي يمتد من بضعة مللي أمبير إلى مئات الكيلومترات، يمكن لملف Rogowski واحد أن يخدم احتياجات قياس متعددة، مما يقلل من عدد أجهزة الاستشعار المطلوبة في الأنظمة المعقدة. ملفات Rogowski أيضًا بمزايا السلامة والعزل التي تتمتع بها.

تطبيقات ملفات Rogowski

تُستخدم ملفات Rogowski على نطاق واسع في قطاعات صناعة الطاقة والأتمتة الصناعية ومراقبة الطاقة. أحد تطبيقاتها الأكثر شيوعًا هو محللات جودة الطاقة. إن قدرتها على اكتشاف التوافقيات والتيارات العابرة تجعلها أدوات لا غنى عنها لتشخيص اضطرابات نظام الطاقة وضمان الامتثال لمعايير جودة الطاقة.

كما أنها تستخدم على نطاق واسع في مرحلات الحماية للمفاتيح الكهربائية ذات الجهد المتوسط ​​والعالي. في هذه الأنظمة، تعد الاستجابة السريعة أمرًا ضروريًا للكشف عن الدوائر القصيرة أو الأحمال الزائدة. يسمح سلوك ملف Rogowski الخالي من التشبع بقياس تيارات الأعطال التي قد تتجاوز حدود CTs ذات النواة الحديدية، مما يضمن تشغيل مرحل دقيق حتى في الظروف القاسية.

في إدارة الطاقة الصناعية، تُستخدم ملفات روجوفسكي لمراقبة الاستهلاك الحالي في المصانع ومراكز البيانات والمباني التجارية. إن تصميم التركيب المرن الخاص بها يجعلها مثالية لتعديل المعدات الموجودة دون توقف. ويتم دمجها عادةً في العدادات الذكية وأنظمة القياس الفرعية ومنصات مراقبة الطاقة القائمة على إنترنت الأشياء.

وتشمل سيناريوهات التطبيق الرئيسية الأخرى شواحن السيارات الكهربائية، وأنظمة الطاقة المتجددة، واختبار أشباه موصلات الطاقة، ومعدات اللحام، ومحولات تخزين البطاريات، ومراقبة بنك المكثفات. في جميع هذه البيئات، يعد قياس التيار السريع والدقيق وغير التدخلي أمرًا ضروريًا.

بشكل عام، يلعب ملف Rogowski دورًا حيويًا في القياس الكهربائي الحديث من خلال توفير التثبيت الآمن والدقة العالية والأداء الاستثنائي عبر نطاق واسع من المستويات والترددات الحالية.
