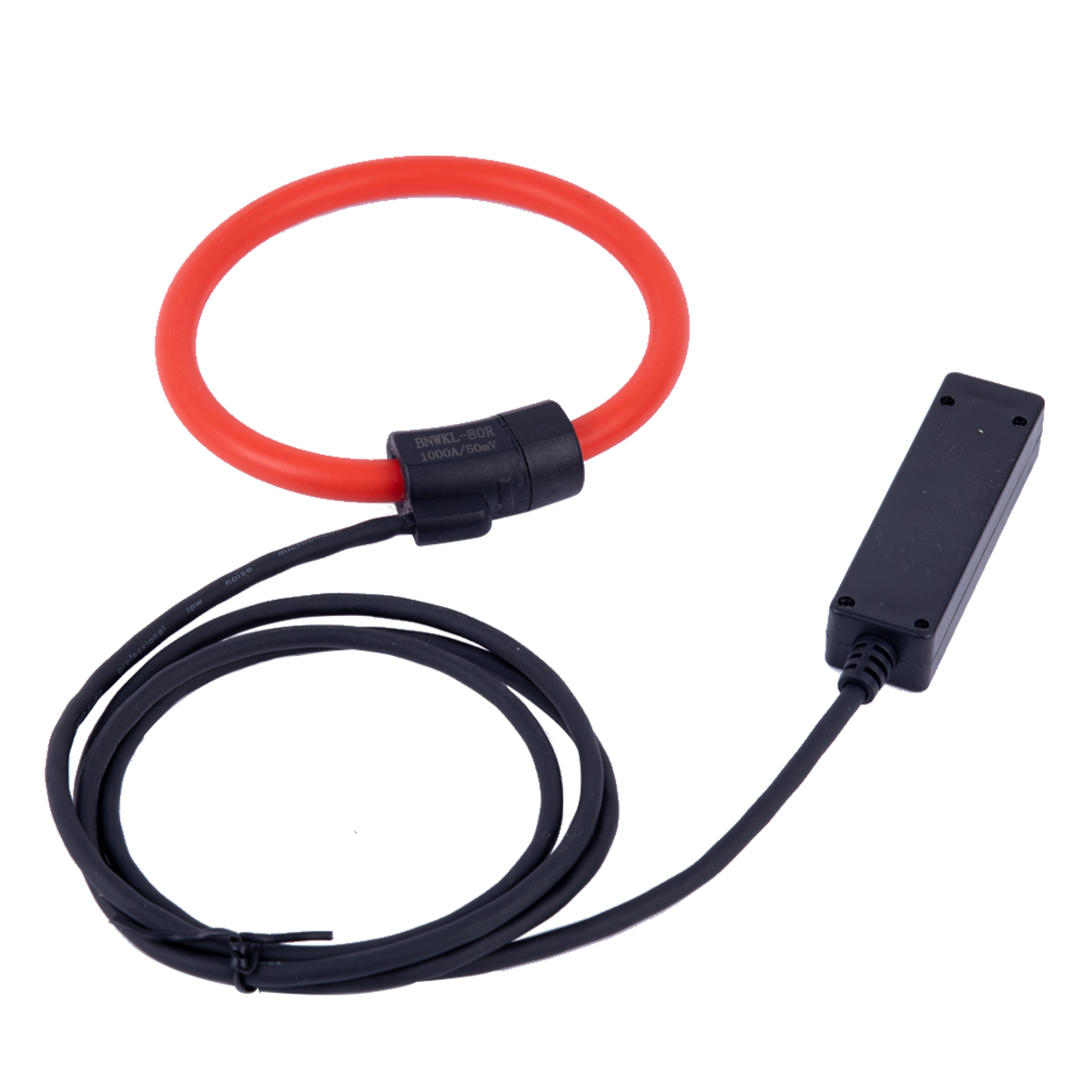

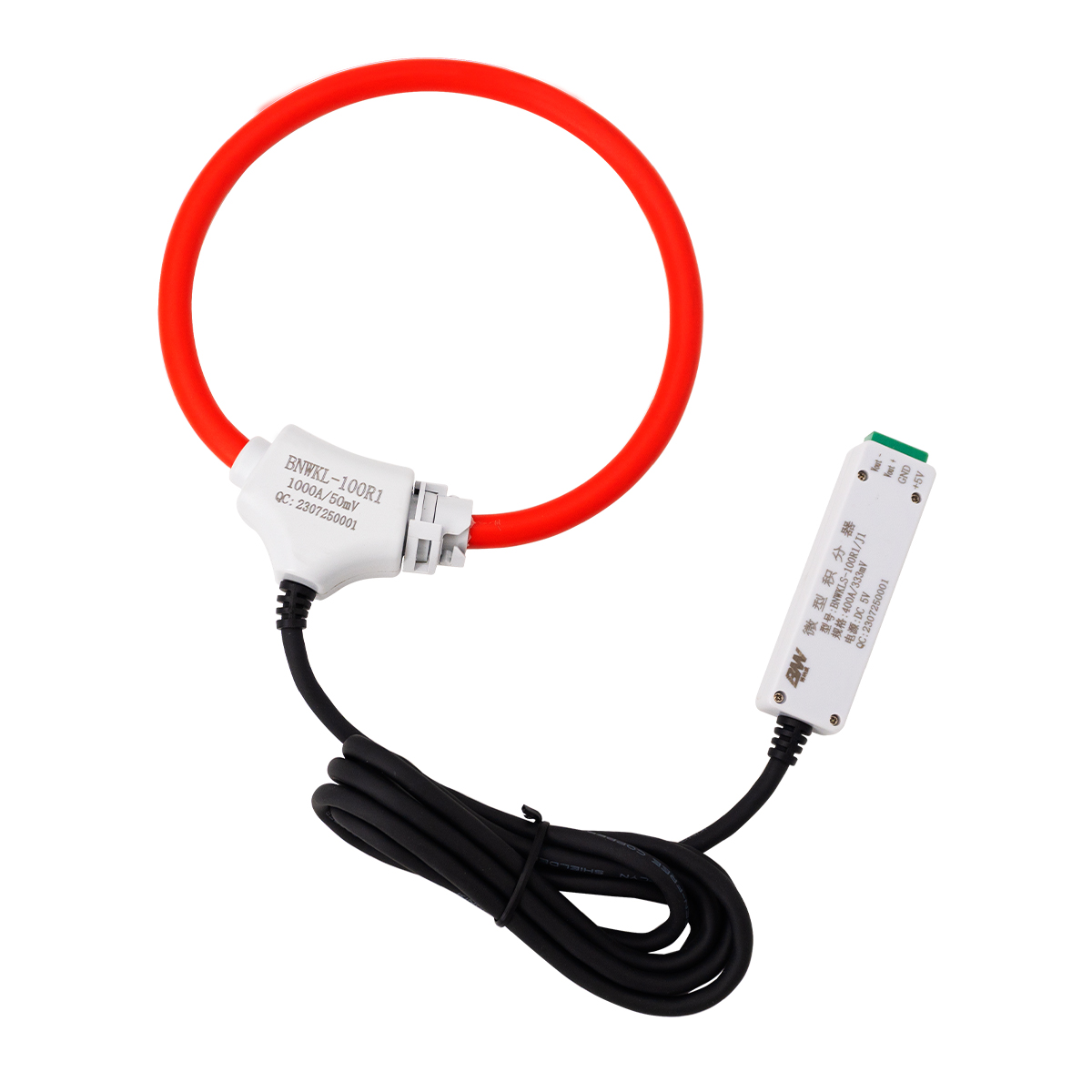

تركلس-R
TR
ميزات المنتج
* هيكل منفصل، سهل التركيب في الموقع وسهل التشغيل. تركيب أو إزالة سريعة وسهلة دون فصل الكابل الأساسي قيد الاختبار، وهو فعال لاختبار التيار الآمن والسهل.
* جهد خرج منخفض، خطية عالية، نطاق تردد واسع، بدون تشبع (بدون تكامل).
* يعتمد الإخراج الثانوي سلكًا محميًا، ويمكن تخصيص الطول وفقًا لمتطلبات العملاء.
* تصميم هيكل مرن، يمكنه اكتشاف تيار الموصل الأساسي غير المنتظم.
تطبيق المنتج
قياس إشارات التيار المتردد العالية (مثل تيار الدائرة القصيرة)؛ قياس إشارات النبض ذات قيم الذروة العالية (مثل تيار البرق)؛ تحليل إشارات التيار التوافقي. القياس الحالي لآلات اللحام الكهربائية (مثل اللحام بالمقاومة)؛ قياس تيارات الموصلات غير المنتظمة (على سبيل المثال: قياس تيار السكك الحديدية)؛ قياس الأجهزة، محولات عدادات المشبك (على سبيل المثال: قياس الموصلات ذات الأبعاد غير المنتظمة).
معلمات المنتج
المعلمات الكهربائية | مستوى جهد التشغيل | 0.4/0.66/0.72kV | فئة الدقة | 1% |
نطاق القياس | 10 أمبير ~ 100 كيلو أمبير | خطأ المرحلة | ≥60′@(45 هرتز ~ 65 هرتز) | |
جهد الخرج الثانوي | 0 ~ 3 فولت | عرض النطاق الترددي الاستجابة | 1 هرتز ~ 1 ميجا هرتز | |
النطاق الخطي | 5% ~ 120% | قوة العزل | 1000 ميجا أوم/500 فولت/1 دقيقة | |
الخطي | .50.5% | قطر الملف (د) | قابلة للتخصيص | |
مزود الطاقة المتكامل | +5 فولت تيار مستمر @ مصدر واحد | / | / | |
المعلمات الميكانيكية | مادة القشرة | PC، مثبطات اللهب/94-V0 | الأسلاك الثانوية | سلك محمي/مخرج طرفي متكامل |
الهيكل العظمي والغمد | مطاط السيليكون | تصنيف حماية IP | إب 65 | |
بيئة التشغيل | درجة الحرارة المحيطة | -45 درجة مئوية ~ +85 درجة مئوية | ارتفاع | ≥4000 م |
الرطوبة النسبية | ≥ 90% رطوبة نسبية عند 25 درجة مئوية | آخر | لا يوجد غاز قابل للتآكل حيث يعمل |
تعريف الوحدة النمطية
الأبعاد الشاملة
ميزات المنتج
* هيكل منفصل، سهل التركيب في الموقع وسهل التشغيل. تركيب أو إزالة سريعة وسهلة دون فصل الكابل الأساسي قيد الاختبار، وهو فعال لاختبار التيار الآمن والسهل.
* جهد خرج منخفض، خطية عالية، نطاق تردد واسع، بدون تشبع (بدون تكامل).
* يعتمد الإخراج الثانوي سلكًا محميًا، ويمكن تخصيص الطول وفقًا لمتطلبات العملاء.
* تصميم هيكل مرن، يمكنه اكتشاف تيار الموصل الأساسي غير المنتظم.
تطبيق المنتج
قياس إشارات التيار المتردد العالية (مثل تيار الدائرة القصيرة)؛ قياس إشارات النبض ذات قيم الذروة العالية (مثل تيار البرق)؛ تحليل إشارات التيار التوافقي. القياس الحالي لآلات اللحام الكهربائية (مثل اللحام بالمقاومة)؛ قياس تيارات الموصلات غير المنتظمة (على سبيل المثال: قياس تيار السكك الحديدية)؛ قياس الأجهزة، محولات عدادات المشبك (على سبيل المثال: قياس الموصلات ذات الأبعاد غير المنتظمة).
معلمات المنتج
المعلمات الكهربائية | مستوى جهد التشغيل | 0.4/0.66/0.72kV | فئة الدقة | 1% |
نطاق القياس | 10 أمبير ~ 100 كيلو أمبير | خطأ المرحلة | ≥60′@(45 هرتز ~ 65 هرتز) | |
جهد الخرج الثانوي | 0 ~ 3 فولت | عرض النطاق الترددي الاستجابة | 1 هرتز ~ 1 ميجا هرتز | |
النطاق الخطي | 5% ~ 120% | قوة العزل | 1000 ميجا أوم/500 فولت/1 دقيقة | |
الخطي | .50.5% | قطر الملف (د) | قابلة للتخصيص | |
مزود الطاقة المتكامل | +5 فولت تيار مستمر @ مصدر واحد | / | / | |
المعلمات الميكانيكية | مادة القشرة | PC، مثبطات اللهب/94-V0 | الأسلاك الثانوية | سلك محمي/مخرج طرفي متكامل |
الهيكل العظمي والغمد | مطاط السيليكون | تصنيف حماية IP | إب 65 | |
بيئة التشغيل | درجة الحرارة المحيطة | -45 درجة مئوية ~ +85 درجة مئوية | ارتفاع | ≥4000 م |
الرطوبة النسبية | ≥ 90% رطوبة نسبية عند 25 درجة مئوية | آخر | لا يوجد غاز قابل للتآكل حيث يعمل |
تعريف الوحدة النمطية
الأبعاد الشاملة
