تركلس-R
TR
نظرة عامة على المنتج
يتمتع لفائف بقدرة استجابة عابرة ممتازة ، ولا توجد تباطؤ وظاهرة مغناطيسية وتشبع ، ونطاق قياس واسع النطاق ، ونطاق استجابة عالي الدقة ونطاق واسع. يمكن استخدام البنية المنقسمة ، واللحف المطاطي للسيليكون المرن والهيكل العظمي ، لقياس تيار الموصلات ذات الحجم الكبير أو الشكل غير المنتظم. يتطلب الملف مساحة تثبيت قليلة جدًا ، والوزن الخفيف ، والتركيب البسيط والمريح ، ولا حاجة إلى إلحاق الضرر بالموصل. يتم استخدامه على نطاق واسع في قياس التيارات الكبيرة حيث لا يمكن استخدام تيار قياس التصوير المقطعي التقليدي بشكل طبيعي.
تطبيق المنتج
قياس إشارات AC عالية التيار (مثل تيار الدائرة القصيرة) ؛ قياس إشارات النبض مع قيم الذروة العالية (مثل تيار البرق) ؛ تحليل الإشارات الحالية التوافقية ؛ القياس الحالي لآلات اللحام الكهربائية (مثل لحام المقاومة) ؛ قياس التيارات غير النظامية للموصل (على سبيل المثال: القياس الحالي للسكك الحديدية) ؛ قياس الصك ، محولات عداد المشبك (على سبيل المثال: قياس الموصلات ذات الأبعاد غير المنتظمة).
البيانات الفنية
المعلمات الكهربائية | مستوى جهد التشغيل | 0.4/0.66/0.72kV | فئة الدقة | 0.5% (وضعية المركز الرأسي للملف) |
الناتج الثانوي المقدر | 1A | خطأ المرحلة | ≥ 60 بوصة (45 هرتز ~ 65 هرتز) | |
الزائد متعددة | 1.2 مرة | عرض النطاق الترددي الاستجابة | 30 هرتز ~ 5 كيلو هرتز | |
الخطي | ≥ 0.2%(10% ~ 120%IPN) | الحمولة القصوى | 0.5Ω | |
مزود الطاقة المتكامل | +12 فولت تيار مستمر @ مصدر واحد | مقاومة العزل | ≥1000MΩ/500 فولت تيار مستمر | |
الإزاحة الحالية (صفر الانجراف) | Ip=0A Ta=25 درجة مئوية عند ≥ 10 مللي أمبير | انجراف درجة الحرارة | ≥ 200 جزء في المليون/درجة مئوية | |
استهلاك الطاقة | 5 واط | قطر الملف | تعريف العميل | |
المعلمات الميكانيكية | مادة القشرة | PC، مثبطات اللهب/94-V0 | الأسلاك الثانوية | سلك محمي (الطول ≥ 3 م) |
الهيكل العظمي والسطح | مطاط السيليكون | طريقة التثبيت | نوع السكك الحديدية القياسية 35 ملم | |
بيئة التشغيل | درجة الحرارة المحيطة | -45 درجة مئوية ~ +85 درجة مئوية | ارتفاع | ≥4000 م |
الرطوبة النسبية | ≥ 90% رطوبة نسبية عند 25 درجة مئوية | آخر | لا يوجد غاز قابل للتآكل حيث يعمل |

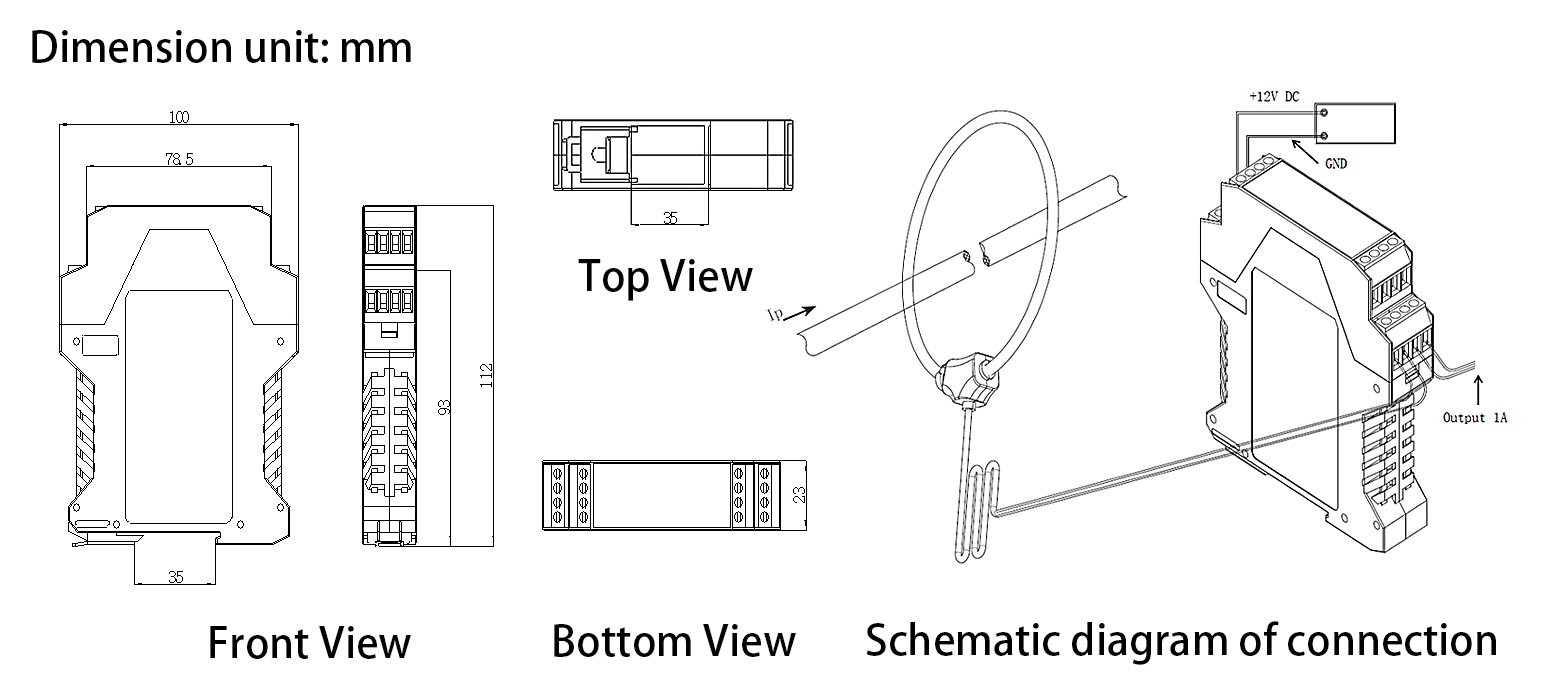

الأبعاد الشاملة
