كيف يعمل المستشعر الحالي؟

مستشعر التيار هو جهاز يستخدم لكشف وقياس تدفق التيار الكهربائي في الموصل. إنه يلعب دورًا أساسيًا في أنظمة القياس والمراقبة والتحكم الكهربائية عن طريق تحويل التيار إلى إشارة خرج قابلة للقياس مثل الجهد أو البيانات الرقمية أو الإشارات التناظرية. تُستخدم أجهزة الاستشعار الحالية على نطاق واسع في أنظمة الطاقة والأتمتة الصناعية ومعدات الطاقة المتجددة والمركبات الكهربائية والإلكترونيات الاستهلاكية.

يعتمد مبدأ العمل الأساسي لمستشعر التيار على الطريقة التي يستخدمها للكشف عن التيار. أحد أكثر الأنواع شيوعًا هو طريقة استشعار المجال المغناطيسي. عندما يتدفق تيار كهربائي عبر موصل، فإنه يولد مجالًا مغناطيسيًا حوله وفقًا لنظرية أندريه ماري أمبير الكهرومغناطيسية. تكتشف أجهزة الاستشعار الحالية هذا المجال المغناطيسي وتحوله إلى إشارة كهربائية متناسبة.

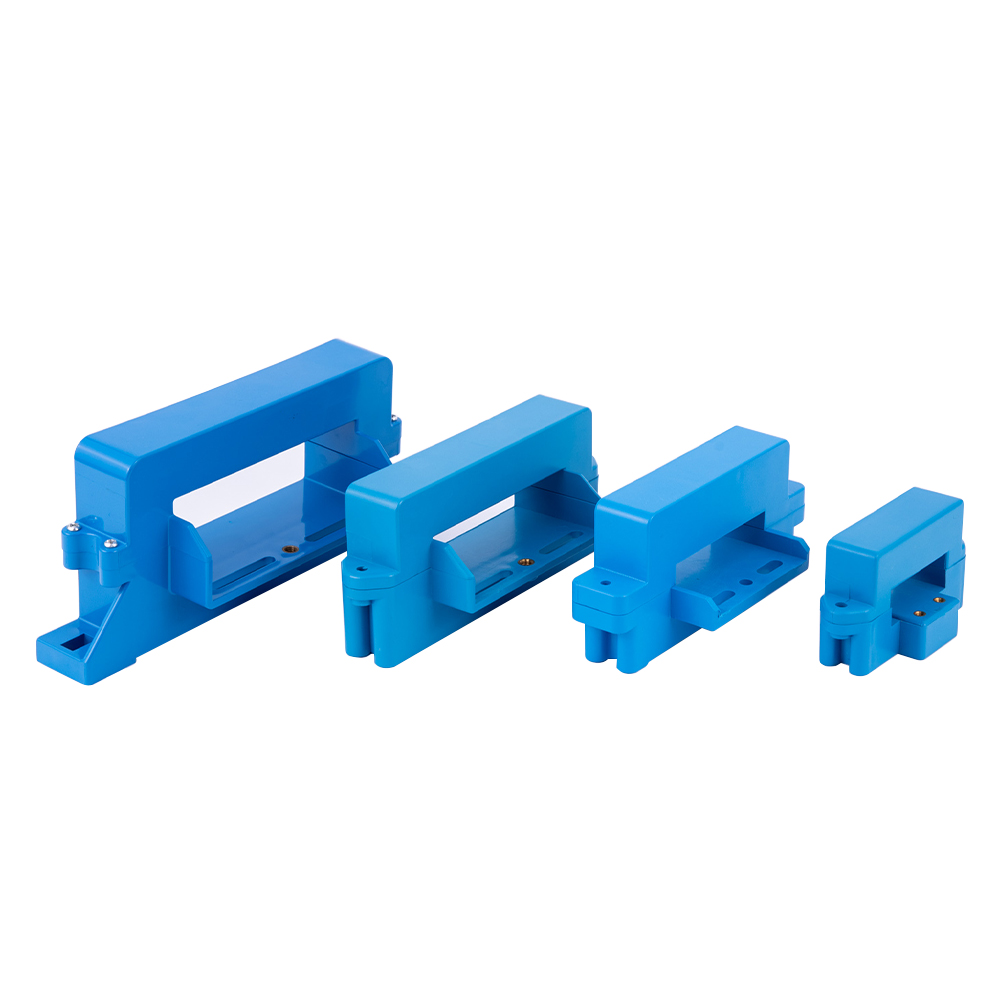

تقنية استشعار التيار المغناطيسي المستخدمة على نطاق واسع هي مبدأ تأثير هول. في مستشعر تيار تأثير هول، يتم وضع عنصر هول بالقرب من قلب مغناطيسي يحيط بالموصل. عندما يتدفق التيار عبر الموصل، يتم تركيز المجال المغناطيسي بواسطة النواة ويتم اكتشافه بواسطة عنصر Hall. يُنتج عنصر القاعة جهدًا صغيرًا يتناسب مع شدة المجال المغناطيسي، والذي يتم بعد ذلك تضخيمه ومعالجته إلى إشارة خرج قابلة للاستخدام. تسمح هذه الطريقة بقياس عدم التلامس وتوفر العزل الكهربائي بين الدائرة المقاسة ودائرة الخرج، مما يحسن السلامة والموثوقية.

هناك نوع آخر شائع وهو محول التيار، والذي يُختصر غالبًا بـ CT. يعمل على أساس الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد عبر الموصل الأولي، فإنه ينتج مجالًا مغناطيسيًا متغيرًا يحفز تيارًا متناسبًا في ملف الملف الثانوي حول القلب المغناطيسي. التيار الثانوي أصغر بكثير وأكثر أمانًا للقياس. يتبع هذا المبدأ قانون مايكل فاراداي للحث الكهرومغناطيسي. تستخدم محولات التيار على نطاق واسع في أنظمة توزيع الطاقة لأنها دقيقة وموثوقة ومناسبة لقياس التيارات المتناوبة العالية. ومع ذلك، لا يمكنهم قياس التيار المباشر لأن التيار المستمر لا يخلق مجالًا مغناطيسيًا متغيرًا.

طريقة أخرى للاستشعار هي تقنية مقاومة التحويل. في هذه الطريقة، يتم وضع مقاومة دقيقة منخفضة المقاومة على التوالي مع المسار الحالي. عندما يتدفق التيار عبر المقاومة، يتولد انخفاض صغير في الجهد وفقًا لقانون جورج أوم. ومن خلال قياس هذا الجهد ومعرفة قيمة المقاومة يمكن حساب التيار بدقة. أجهزة استشعار التحويلة بسيطة ومنخفضة التكلفة ومناسبة لقياس التيار المتردد والتيار المستمر. ومع ذلك، فإنها تولد الحرارة بسبب تبديد الطاقة ولا توفر العزل الكهربائي.

تستخدم أجهزة الاستشعار الحالية الأكثر تقدمًا تقنية بوابة التدفق المغناطيسي أو ملفات Rogowski. تستخدم ملفات Rogowski ملفًا هوائيًا يتم وضعه حول الموصل. يستحث المجال المغناطيسي المتغير جهدًا يتناسب مع معدل تغير التيار. بعد تكامل الإشارة، يمكن الحصول على الشكل الموجي الحالي الفعلي. تتميز ملفات روجوفسكي بأنها خفيفة الوزن ومرنة ومناسبة لقياس التيارات المتناوبة العالية جدًا.

تتضمن أجهزة الاستشعار الحالية عادةً دوائر تكييف الإشارة مثل مكبرات الصوت والمرشحات والمحولات التناظرية إلى الرقمية. تعمل هذه الدوائر على تحسين الدقة، وتقليل تداخل الضوضاء، وتوفير مخرجات موحدة مثل 0 إلى 5 فولت، أو 4 إلى 20 مللي أمبير، أو إشارات الاتصال الرقمية. تقوم بعض أجهزة الاستشعار الذكية أيضًا بدمج وحدات التحكم الدقيقة للمراقبة في الوقت الفعلي وتشخيص الأخطاء.

في التطبيقات العملية، تساعد أجهزة الاستشعار الحالية على حماية المعدات الكهربائية من خلال الكشف عن الأحمال الزائدة والدوائر القصيرة. كما أنها تمكن أنظمة إدارة الطاقة من مراقبة استهلاك الطاقة، ودعم أنظمة التحكم في المحركات لتنظيم عزم الدوران والسرعة، وضمان إدارة آمنة للبطاريات في السيارات الكهربائية وأنظمة تخزين الطاقة المتجددة.

باختصار، يعمل مستشعر التيار عن طريق الكشف عن تغيرات المجال المغناطيسي أو الجهد الناتج عن التيار الكهربائي وتحويلها إلى إشارات قابلة للقياس. توفر تقنيات الاستشعار المختلفة مزايا مختلفة من حيث الدقة والعزل والتكلفة ونطاق التطبيق، مما يجعل أجهزة الاستشعار الحالية مكونات لا غنى عنها في الأنظمة الكهربائية والإلكترونية الحديثة.
