نطاق القياس: 0-15 مللي أمبير (طراز 10 مللي أمبير)، 0-75 مللي أمبير (طراز 50 مللي أمبير)، 0-300 مللي أمبير (طراز 200 مللي أمبير)
مزود الطاقة: ±12 فولت إلى ±15 فولت (±5%)
جهد الخرج الثانوي: 5 فولت
دقة: ± ± 0.5% عند 25 درجة مئوية
الخطي: <1% خ
جهد العزل: 2.5 كيلو فولت (الابتدائي – الثانوي)
وقت الاستجابة: ≥120 مللي ثانية
درجة حرارة التشغيل: -40 درجة مئوية إلى +80 درجة مئوية
تحميل المقاومة: ≥10 كيلو أوم
الاستهلاك الحالي: <30 مللي أمبير
هيكل مثقب مدمج: لا يوجد فقدان الإدراج

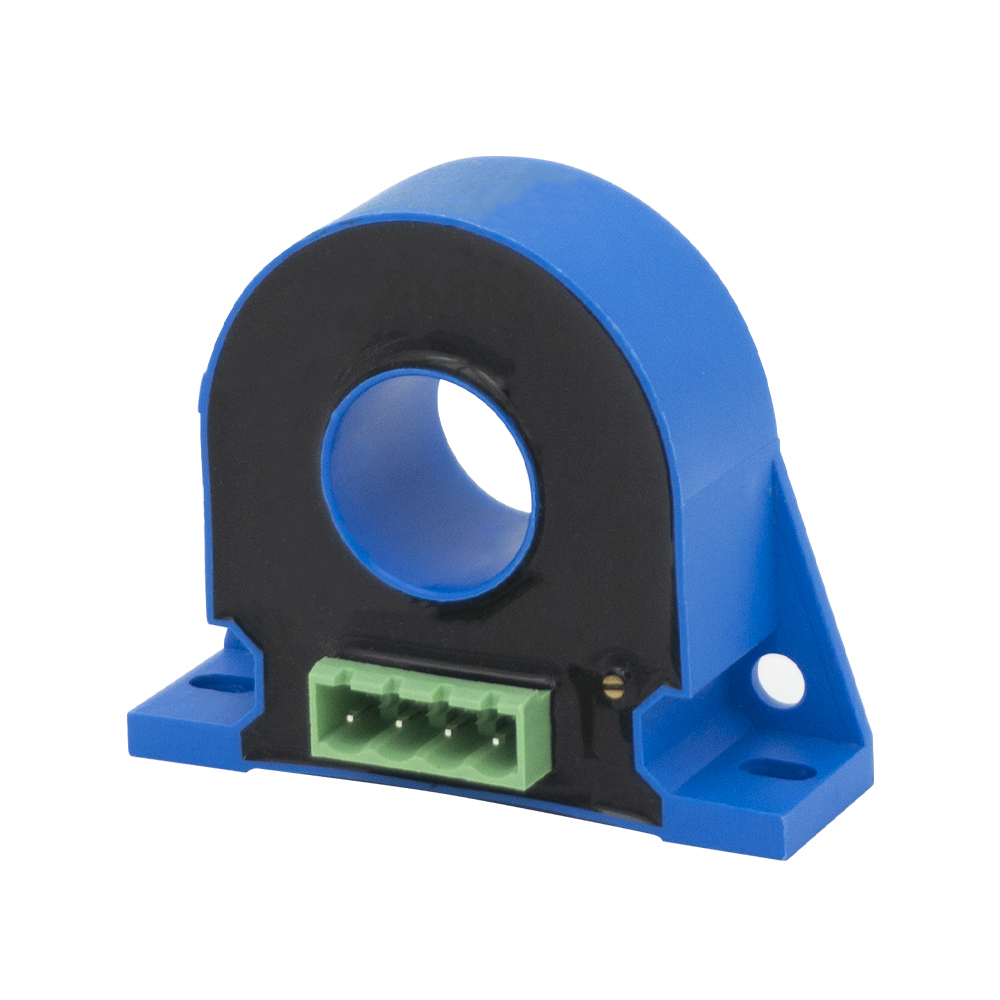

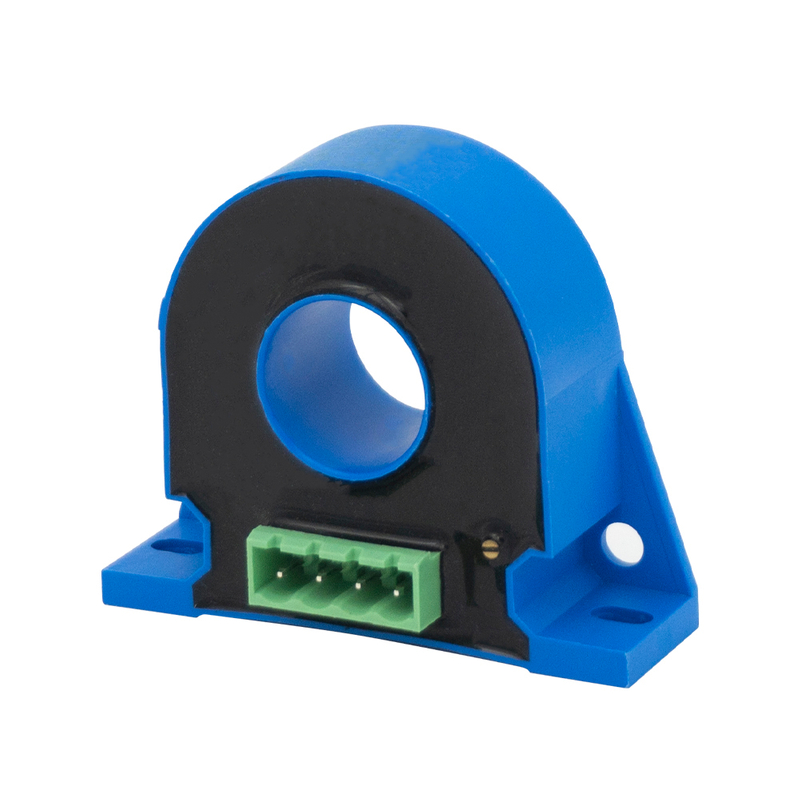

TR0215-LXN
TR
* أداء القياس الحالي الصغير مستقر.
* دقة ممتازة وخطية جيدة.
* نطاق قياس واسع وقدرة تحميل زائدة قوية.
* هيكل مثقوب، لا خسارة الإدراج.
* نظام الإشارة.
* كشف الخط.
* نظام مراقبة التسرب.
* قياس الفرق الحالي .
مواصفة | 10 مللي أمبير/5 فولت | 50 مللي أمبير/5 فولت | 200 مللي أمبير/5 فولت | وحدة | |
أنا pn | تيار الإدخال المقدر الأساسي (DC) | 10 | 50 | 200 | م |
أنا ص | نطاق القياس الحالي الأساسي | 0-15 | 0-75 | 0-300 | م |
الخامس | جهد الخرج الثانوي المقنن (DC) | 5 | V | ||
الخامس ج | جهد مصدر الطاقة | ±12-15(±5%) | V | ||
أنا ج | الاستهلاك الحالي | ＜ 30 | م | ||
الخامس د | جهد العزل | بين الدوائر الأولية والثانوية: 2.5 كيلو فولت/50 هرتز/1 دقيقة | |||
ε | الخطي | ＜ 1 | ٪ fs | ||
X | دقة | TA = 25 ℃: ≤ ± 0.5 | % | ||
V0 | إزاحة الجهد | TA = 25 ℃: ≤ ± 50 | MV | ||
الخامس | إزاحة درجة حرارة الجهد الانجراف | Ip = 0 TA = -40-+80 درجة مئوية: ± ± 1.5 | MV/℃ | ||
ر | وقت الاستجابة | ≤120 | آنسة | ||
ر | عمل درجة حرارة | -40-+80 | ℃ | ||
ر | تخزين درجة حرارة | -45-+85 | ℃ | ||
ص ل | تحميل المقاومة | TA = 25 ℃: ≥10 | kΩ | ||

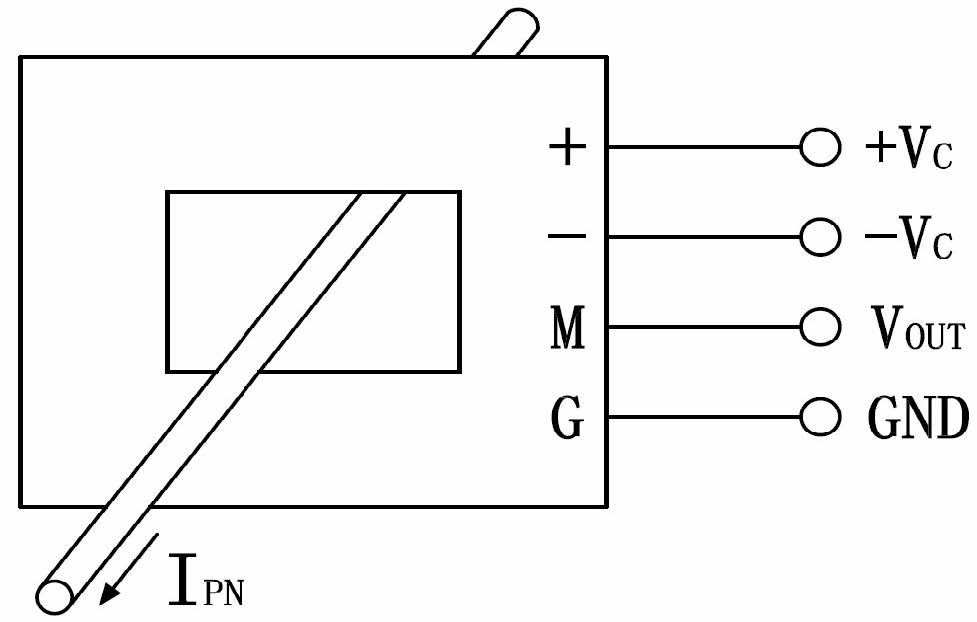

ملحوظة: | ||
أنا بي إن : | اتجاه الإدخال الحالي الأساسي | |
+ : | مصدر طاقة إيجابي 12 فولت/15 فولت | |
- : | مصدر طاقة سلبي 12 فولت/15 فولت | |
م : | إخراج الإشارة الثانوية | |
| ز : | أرض السلطة | |
| أوفس: | تعديل صفر | |
يجب أن يتم توصيل المستشعر الحالي بشكل صحيح، وإلا فقد يؤدي ذلك إلى تلف المكونات الداخلية للمستشعر.
