محول التيار ثلاثي الطور (CT) هو محول أدوات متخصص مصمم لقياس التيار المتردد في الأنظمة الكهربائية ثلاثية الطور. إنه يعمل عن طريق خفض التيارات الأولية العالية إلى تيارات ثانوية موحدة ومنخفضة - عادةً 5A أو 1A - مما يجعلها آمنة وعملية لمعدات القياس والحماية والتحكم. تُستخدم على نطاق واسع في شبكات الطاقة والمنشآت الصناعية والمحطات الفرعية والمباني التجارية، وتضمن أجهزة CT ثلاثية الطور مراقبة دقيقة للتيار مع عزل دوائر الجهد العالي عن أجهزة قياس الجهد المنخفض، مما يحمي الأفراد والأدوات.

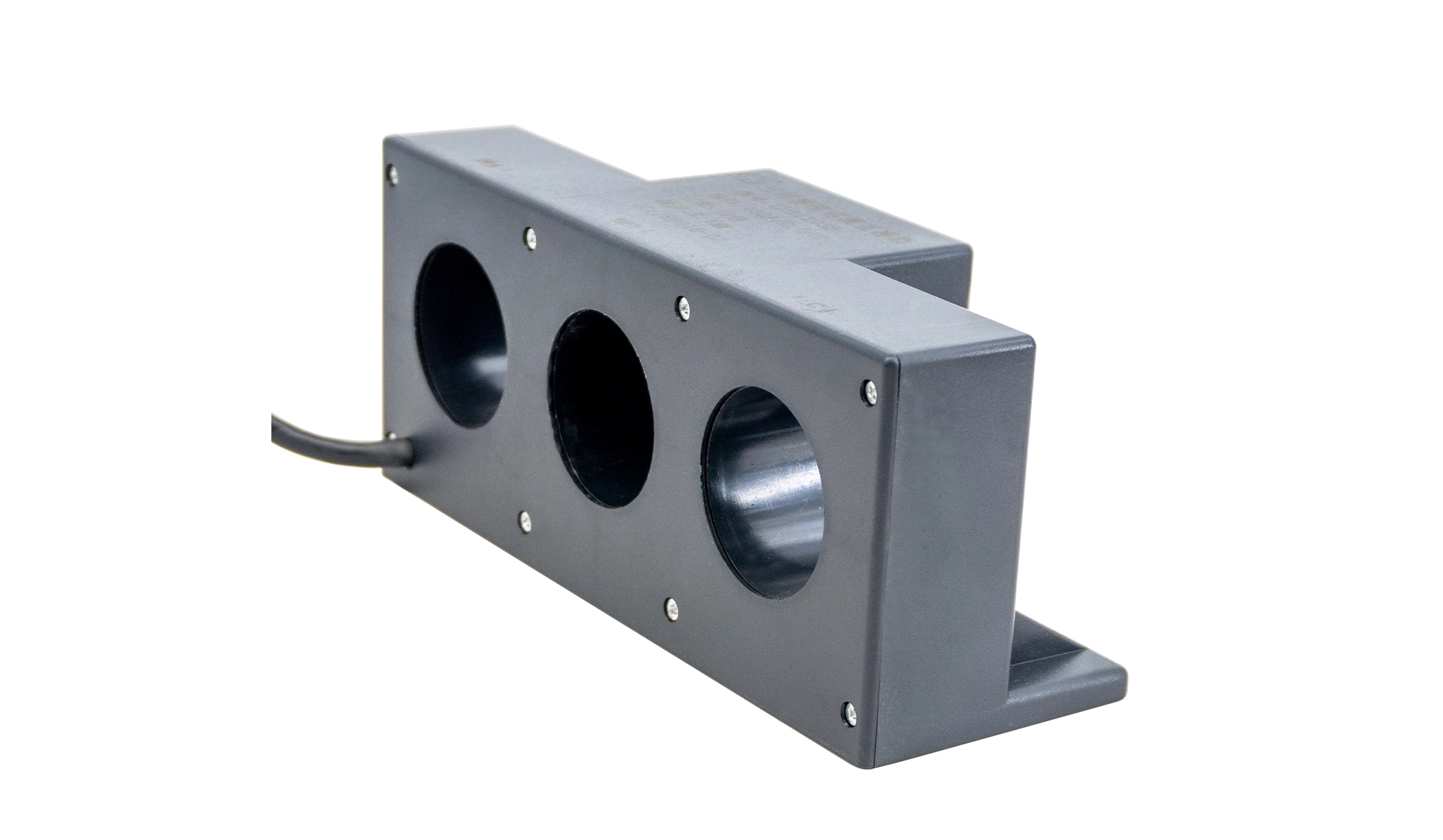

من الناحية الهيكلية، يدمج ثلاثي الطور محول التيار ثلاث وحدات CT أحادية الطور داخل مبيت مشترك أو مجموعة أساسية، تتوافق مع المراحل الثلاث (L1، L2، L3) للنظام الكهربائي. تتكون كل وحدة من ملف أولي، ولف ثانوي، ونواة من الصلب السيليكوني الرقائقي. يتم توصيل الملف الأولي مباشرة على التوالي مع دائرة الطاقة التي تحمل تيار الحمل، في حين يتم ربط الملف الثانوي بمقاييس التيار الكهربائي، ومقاييس الواط، وعدادات الطاقة، والمرحلات، وأنظمة التشغيل الآلي. يوفر هذا التصميم المدمج مساحة التثبيت ويبسط الأسلاك مقارنة باستخدام ثلاث أجهزة مقطعية منفصلة أحادية الطور.

إحدى الخصائص الرئيسية للCTs ثلاثية الطور هي نسبة التحول الدقيقة، والتي تحدد العلاقة بين التيارات الأولية والثانوية. تشمل النسب الشائعة 100/5A، و200/5A، و400/1A، و600/5A، ويتم تحديدها بناءً على تيار الحمل المتوقع. تضمن الفئات عالية الدقة، مثل 0.2 و0.5 و1.0، إجراء قياسات موثوقة للفوترة والمراقبة، في حين تم تصميم فئات مثل 5P و10P للكشف عن تيار الأعطال في الترحيل الوقائي. تتميز أجهزة CT الحديثة ثلاثية الطور أيضًا بتشبع منخفض وقوة عزل عالية وثبات حراري جيد للحفاظ على الأداء في ظل الأحمال الثقيلة وظروف الدائرة القصيرة.

تعتبر السلامة أحد الاعتبارات الحاسمة في تشغيل محولات التيار ثلاثية الطور . يجب ألا تكون الدائرة الثانوية مفتوحة أبدًا أثناء تدفق التيار الأساسي، حيث يؤدي ذلك إلى توليد جهد كهربائي عالي للغاية، مما يعرضك لصدمة كهربائية، أو تلف العزل، أو ارتفاع درجة حرارة القلب. يعد التأريض الصحيح للملف الثانوي والتوصيلات الآمنة أمرًا إلزاميًا أثناء التثبيت. بالإضافة إلى ذلك، تدعم محولات CT ثلاثية الطور قياس الحمل المتوازن وغير المتوازن، مما يجعلها مناسبة للمحركات والمولدات ولوحات التوزيع وأنظمة الطاقة المتجددة.
