وصف المحولات الحالية

محول التيار (CT) هو محول أدوات كهربائية مصمم لقياس التيار المتردد (AC) في أنظمة الطاقة بأمان ودقة. إنه يقلل من التيارات الأولية العالية إلى تيار ثانوي موحد أقل يمكن مراقبته بسهولة عن طريق أدوات القياس ومرحلات الحماية وأنظمة التحكم. تُستخدم محولات التيار على نطاق واسع في المنشآت الصناعية وشبكات توزيع الطاقة وأنظمة الطاقة المتجددة والمباني التجارية حيث يعد القياس الدقيق للتيار والحماية الكهربائية أمرًا ضروريًا.

مبدأ التشغيل الأساسي للمحول الحالي هو الحث الكهرومغناطيسي. يتم توصيل الملف الأولي على التوالي مع الموصل الذي يحمل التيار المراد قياسه. في العديد من التصاميم، يعمل الموصل نفسه كالملف الأساسي. عندما يتدفق التيار المتردد عبر الموصل الأساسي، فإنه يخلق مجالًا مغناطيسيًا في قلب المحول. يستحث هذا المجال المغناطيسي تيارًا متناسبًا في الملف الثانوي. عادةً ما يتم توحيد التيار الثانوي إلى 5A أو 1A، مما يسمح للعدادات ومعدات المراقبة بقياس التيارات العالية بأمان دون توصيلها مباشرة بدائرة الطاقة.

من أهم مميزات محول التيار هو العزل الكهربائي. من خلال فصل دائرة القياس عن دائرة الطاقة ذات الجهد العالي، يعمل جهاز CT على تحسين السلامة لكل من الأفراد والمعدات. تعمل هذه العزلة أيضًا على حماية الأجهزة الحساسة من التيارات الزائدة وتقلبات الجهد. ونتيجة لذلك، تعد محولات التيار عنصرًا حاسمًا في أنظمة مراقبة الطاقة وحمايتها.

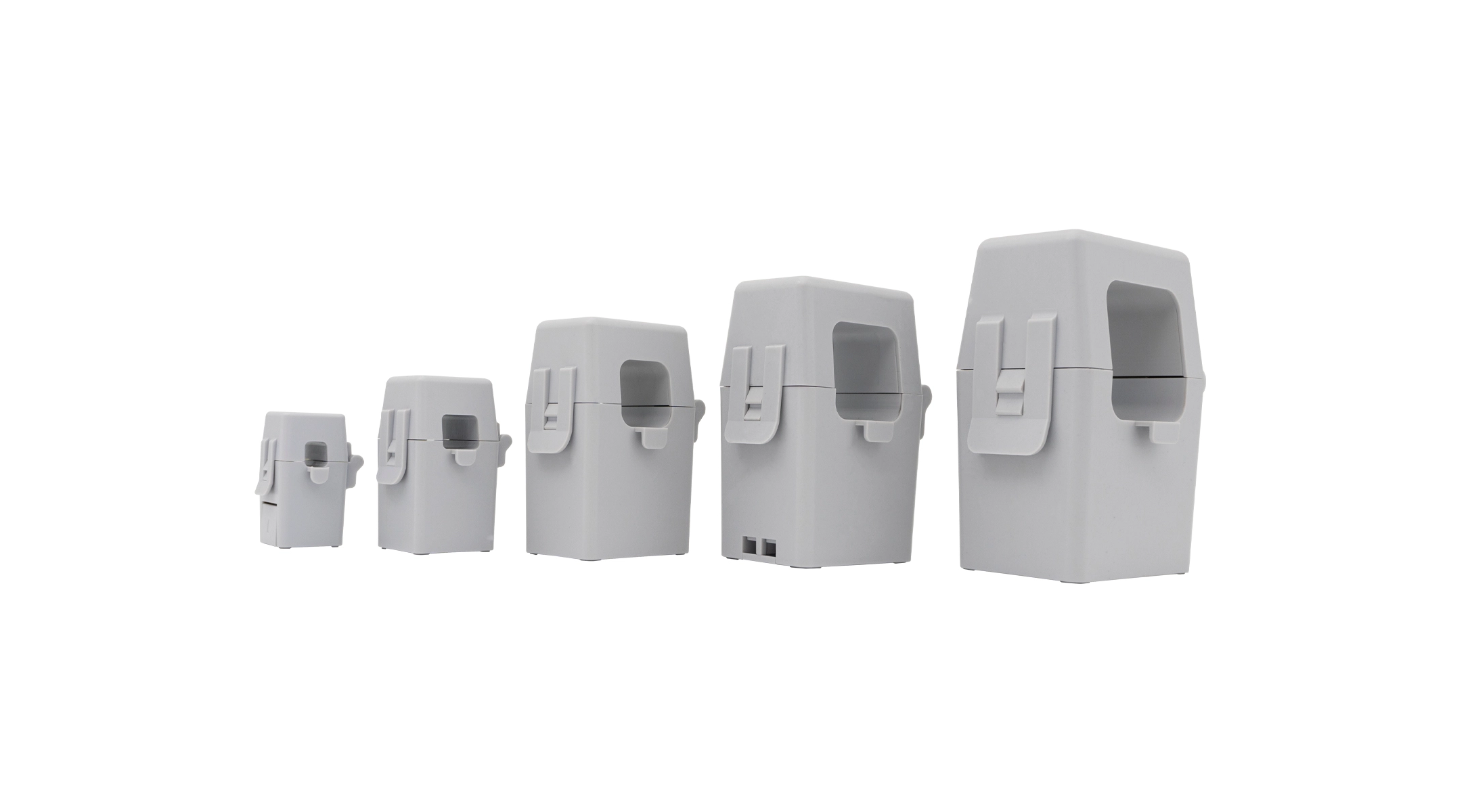

تتوفر محولات التيار بأنواع مختلفة لتناسب التطبيقات المختلفة. تتميز محولات التيار من النوع الدائري أو الدائري بمركز مجوف يمر من خلاله الموصل. يمكن فتح محولات التيار المنقسمة وتركيبها حول الموصلات الموجودة دون فصل الدائرة، مما يجعلها مثالية للمشاريع التحديثية وأنظمة إدارة الطاقة. تستخدم محولات التيار من النوع الشريطي موصلًا مدمجًا باعتباره الملف الأساسي وتوجد بشكل شائع في المفاتيح الكهربائية واللوحات الكهربائية. تتضمن محولات التيار من النوع الجرحي ملفًا أوليًا مخصصًا وتستخدم عند الحاجة إلى دقة قياس أعلى.

الدقة هي سمة رئيسية أخرى للمحولات الحالية. تتوفر فئات دقة مختلفة اعتمادًا على التطبيق. تم تصميم أجهزة قياس CT لتوفير قياسات تيار دقيقة لأغراض مراقبة الطاقة وإعداد الفواتير، في حين تم تصميم أجهزة CT للحماية للعمل بشكل موثوق أثناء ظروف الخطأ وتوفير إشارات دقيقة للمرحلات الواقية. يضمن تحديد فئة الدقة المناسبة الأداء الأمثل في التطبيق المقصود.

تستخدم المحولات الحالية على نطاق واسع في محطات توليد الطاقة والمحطات الفرعية وأنظمة الأتمتة الصناعية ومراكز التحكم في المحركات ومنشآت الطاقة المتجددة. إنها تتيح مراقبة التيار في الوقت الفعلي، والكشف عن الحمل الزائد، وتحليل جودة الطاقة، وحماية المعدات. في الشبكات الذكية الحديثة وأنظمة إدارة الطاقة، توفر الأشعة المقطعية البيانات الأساسية التي تساعد على تحسين كفاءة الطاقة وموثوقية النظام.

باختصار، محول التيار هو جهاز حيوي لقياس ومراقبة التيار الكهربائي في أنظمة التيار المتردد. ومن خلال تحويل التيارات العالية إلى مستويات آمنة ويمكن التحكم فيها، فإنه يتيح القياس الدقيق والحماية الفعالة والتشغيل الموثوق للمعدات الكهربائية. إن تعدد استخداماته وفوائد السلامة ومجموعة واسعة من التطبيقات تجعل المحول الحالي مكونًا لا غنى عنه في أنظمة الطاقة الكهربائية الحديثة.
