نموذج المحولات الحالية

يشير نموذج المحول الحالي إلى تصميم وتكوين محددين لمحول التيار (CT) المستخدم لقياس الأنظمة الكهربائية ومراقبتها وحمايتها. تعد محولات التيار مكونات أساسية في شبكات توزيع الطاقة، والأتمتة الصناعية، وأنظمة الطاقة المتجددة، ومعدات القياس الكهربائية. وتتمثل وظيفتها الرئيسية في تحويل التيار المتردد العالي إلى قيمة تيار أصغر وموحدة، عادةً 1A أو 5A، والتي يمكن قياسها بأمان بواسطة الأدوات ومرحلات الحماية.

هناك العديد من نماذج محولات التيار الشائعة المتوفرة في الصناعة الكهربائية. تم تصميم كل طراز ليناسب ظروف التثبيت والنطاقات الحالية والتطبيقات المختلفة. تشمل النماذج الأكثر استخدامًا نوع الجرح ونوع الشريط ونوع النافذة والنوع الحلقي ومحولات التيار المنقسمة.

يحتوي محول التيار من نوع الجرح على اللفات الأولية والثانوية. إنه يوفر دقة عالية ويستخدم بشكل شائع في أنظمة قياس التيار المنخفض والمتوسط. هذا النموذج مناسب لمعدات المختبرات وأجهزة القياس الدقيقة ولوحات التحكم الصناعية. نظرًا لأن الملف الأساسي متصل فعليًا داخل المحول، فإن نموذج نوع الملف يوفر أداءً ممتازًا في التطبيقات التي تتطلب قياسًا دقيقًا لنسبة التيار.

يستخدم المحول الحالي من النوع الشريطي شريط موصل صلب باعتباره الملف الأساسي. إنه مصمم لتطبيقات التيار العالي ويتم تثبيته بشكل متكرر في أنظمة المفاتيح الكهربائية والمحطات الفرعية وخزائن توزيع الطاقة. هذا النموذج لديه هيكل بسيط، قوة ميكانيكية قوية، وأداء حراري عالي، مما يجعله مناسبًا للبيئات الصناعية الثقيلة.

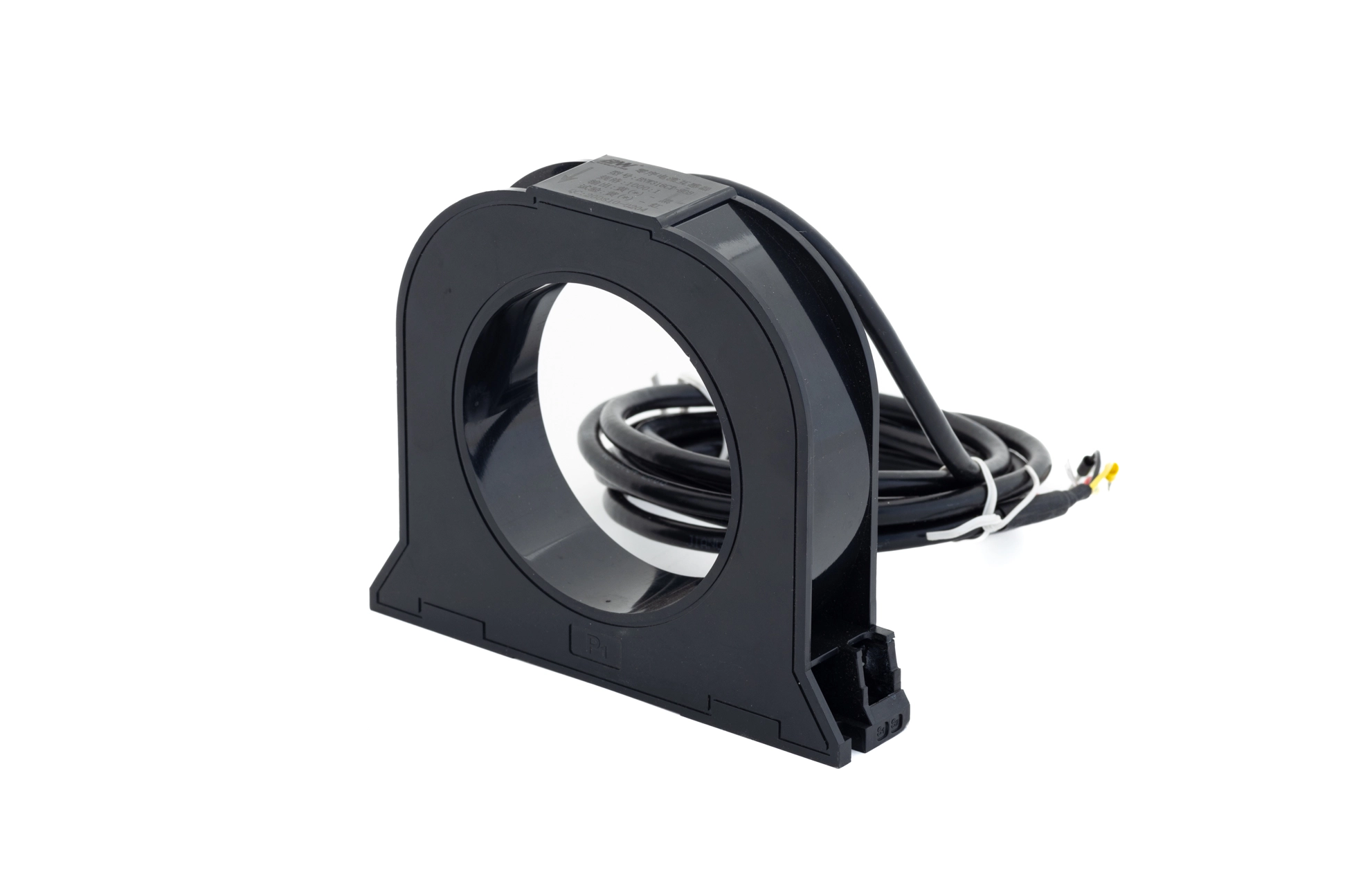

تعد محولات التيار من نوع النافذة أو محولات التيار الحلقية من بين نماذج الأشعة المقطعية الأكثر شيوعًا في الأنظمة الكهربائية الحديثة. إنها تتميز بمركز مجوف يمر من خلاله الموصل الأساسي. هذه النماذج سهلة التركيب وتستخدم على نطاق واسع في أجهزة مراقبة الطاقة، وعدادات الطاقة، وأنظمة الكشف عن تيار التسرب. نظرًا لعدم وجود ملف أساسي مدمج، تصبح عملية التثبيت أسرع وأكثر مرونة.

تم تصميم نماذج محولات التيار المنفصلة خصيصًا للتركيب المريح دون فصل الأسلاك الموجودة. يمكن أن يفتح القلب ويثبت حول الموصل، مما يجعل هذا النموذج مثاليًا لمشاريع التعديل التحديثي، وأنظمة إدارة الطاقة الذكية، ومعدات المراقبة المؤقتة. تُستخدم أجهزة المقطعية المحورية المنفصلة على نطاق واسع في المباني التجارية وأنظمة الطاقة الشمسية وتطبيقات الصيانة الصناعية.

تختلف نماذج محولات التيار المختلفة أيضًا وفقًا لفئة الدقة ومستوى العزل ونطاق التردد ونوع إشارة الخرج. عادةً ما تكون تقييمات الإخراج القياسية 1A أو 5A لأنظمة القياس، بينما توفر بعض النماذج الإلكترونية الحديثة مخرجات الجهد أو الإشارة الرقمية لأنظمة المراقبة الذكية. يعتمد اختيار نموذج المحول الحالي الصحيح على عوامل مثل التيار الأساسي المقدر، جهد النظام، طريقة التثبيت، مقاومة العبء، والظروف البيئية.

اليوم، يتم تطبيق نماذج المحولات الحالية على نطاق واسع في محطات الطاقة الفرعية، وأنظمة الطاقة المتجددة، ومراكز التحكم في المحركات، والشبكات الذكية، ومحطات شحن السيارات الكهربائية، ومعدات الأتمتة الصناعية. إن قدرتها على توفير العزل الآمن والقياس الدقيق والحماية الموثوقة تجعلها لا غنى عنها في الهندسة الكهربائية الحديثة. مع تطور أنظمة الطاقة الذكية، تستمر نماذج محولات التيار المتقدمة في التحسن من حيث الدقة والحجم الصغير وقدرة الاتصال الرقمي.
