معايير المحولات الحالية

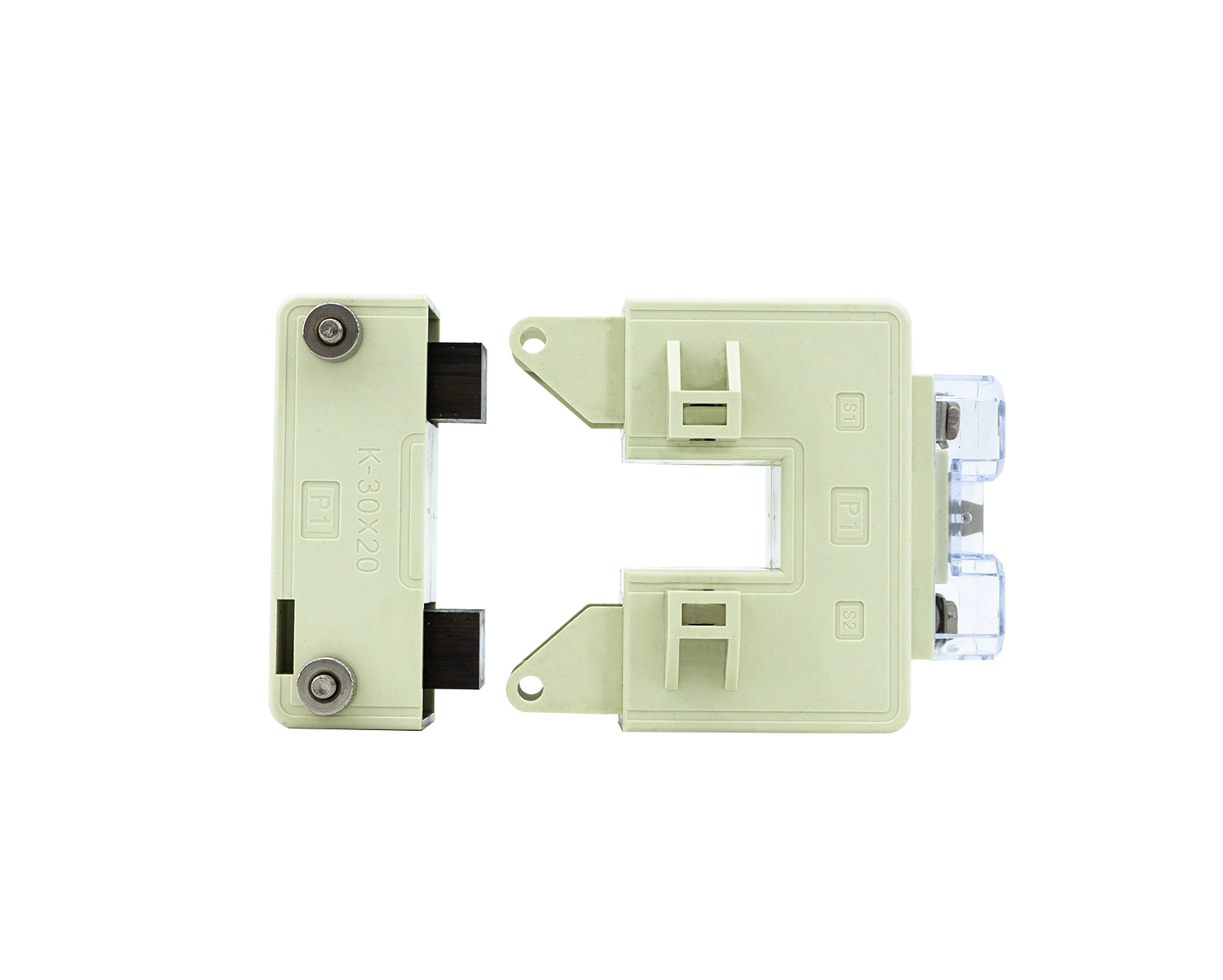

المحولات الحالية (CTs) هي محولات أدوات أساسية تستخدم على نطاق واسع في أنظمة الطاقة لقياس التيار وقياس الطاقة وحماية التتابع. تحدد مجموعة كاملة من المعايير تصميمها وتصنيعها واختبارها وفئات الدقة ومتطلبات السلامة وحدود التشغيل لضمان الأداء المتسق وقابلية التشغيل البيني عبر مختلف الشركات المصنعة والمناطق.

السلسلة القياسية الأكثر شهرة عالميًا هي IEC 61869، والتي حلت محل المواصفة IEC 60044 القديمة. وهي تغطي قياس محولات التيار ومحولات التيار الواقية بشكل منفصل. بالنسبة للقياسات المقطعية، تحدد المواصفة IEC 61869-2 فئات الدقة مثل 0.1 و0.2 و0.5 و1.0. تمثل هذه الأرقام الحد الأقصى المسموح به للخطأ المركب في ظل الظروف المقدرة، مما يؤثر بشكل مباشر على دقة إعداد الفواتير لقياس الكهرباء. تتبع الأشعة المقطعية الواقية المواصفة IEC 61869-3، مع التركيز على دقة الحالة العابرة والثابتة أثناء أحداث الأخطاء. تعد الفئات PX و5P و10P درجات حماية نموذجية، مما يشير إلى أن CT يمكن أن يحافظ على دقة تحويل التيار المقبولة عند مرور تيارات الدائرة القصيرة العالية.

في أمريكا الشمالية، يعتبر معيار ANSI/IEEE C57.13 بمثابة المواصفات الأساسية. ويستخدم منطق تصنيف مختلفًا عن معايير IEC. يتم تمييز أجهزة ANSI CT بتصنيفات جهد ثانوية مثل C200 أو T400، والتي تصف الحد الأقصى لجهد العبء الذي يمكن أن توفره CT مع البقاء ضمن حدود الخطأ. ويعني هذا الاختلاف أن أجهزة الكمبيوتر المقطعية المصممة لـ IEC قد لا تحل محل وحدات ANSI بشكل مباشر دون إعادة تقييم العبء والأداء.

تعتمد المعايير الوطنية في العديد من البلدان إصدارات مكافئة من المواصفة IEC 61869. وتغطي هذه المعايير المعلمات التقنية الرئيسية بما في ذلك التيار الأولي المقدر، والتيار الثانوي المقدر (عادة 5 أمبير أو 1 أمبير)، والعبء المقدر، والتردد، ومستوى العزل، وتيار التحمل الحراري لفترة قصيرة. يمثل العبء المعاوقة الإجمالية للدائرة الثانوية بما في ذلك الكابلات والعدادات والمرحلات. إذا تجاوز العبء الفعلي القيمة المقدرة، فسوف يرتفع خطأ قياس الأشعة المقطعية بشكل حاد، وقد يحدث التشبع.

السلامة هي جزء أساسي آخر من معايير CT. التحذير الحاسم المحدد في جميع المعايير هو أنه لا ينبغي أبدًا ترك الملف الثانوي مفتوحًا أثناء تدفق التيار الأولي. سيولد الثانوي المفتوح جهدًا كهربائيًا عالي الخطورة، مما يعرضك لخطر تعطل المعدات والإصابة الشخصية. تحدد المعايير أيضًا اختبارات العزل الكهربائي واختبارات التفريغ الجزئي واختبارات ارتفاع درجة الحرارة واختبارات التحمل الميكانيكية للموافقة على النوع.

يعد اختيار CTs وفقًا للمعايير ذات الصلة أساس التشغيل الموثوق لنظام الطاقة. تعطي تطبيقات القياس الأولوية للخطأ المنخفض، بينما تؤكد تطبيقات الحماية على القدرة على مقاومة التشبع في ظل تيارات الأعطال. يضمن الامتثال للمعايير المنشورة أن تعمل منتجات CT بشكل موثوق في شبكات الطاقة الصناعية والتوزيعية وعالية الجهد.
