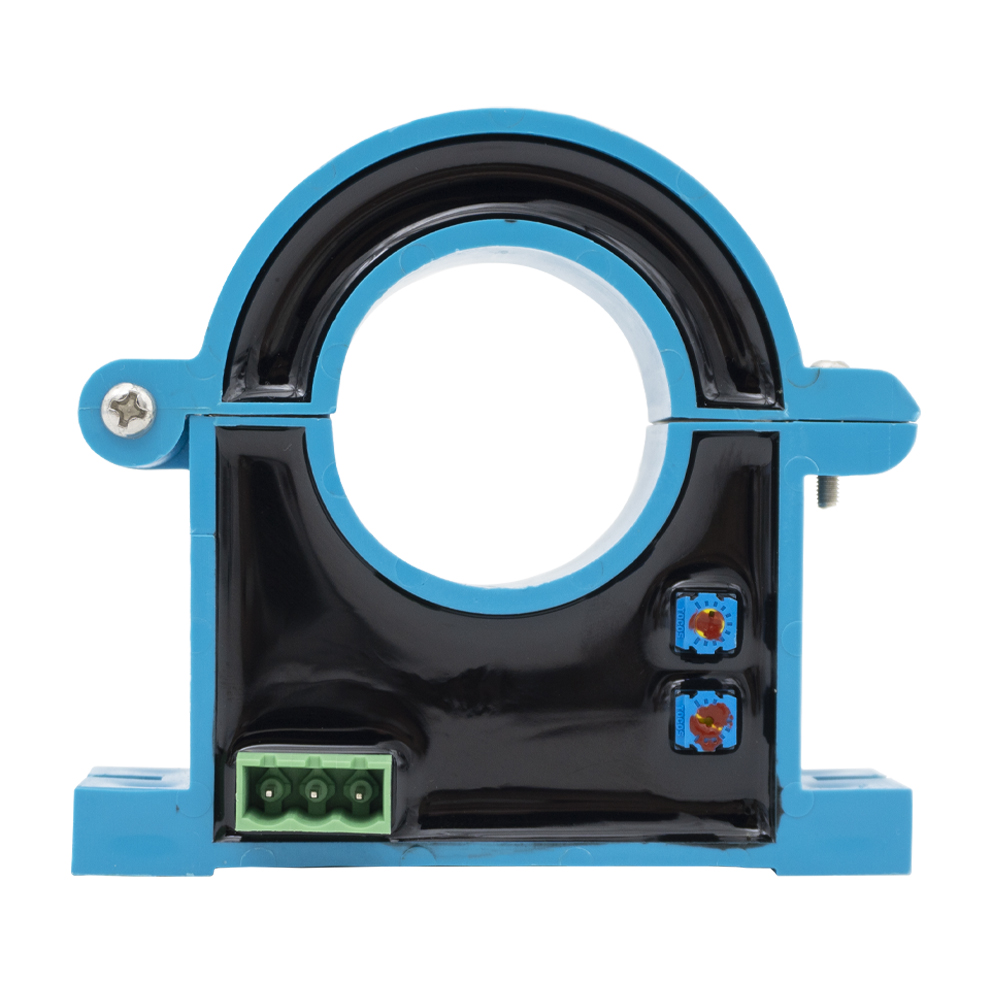

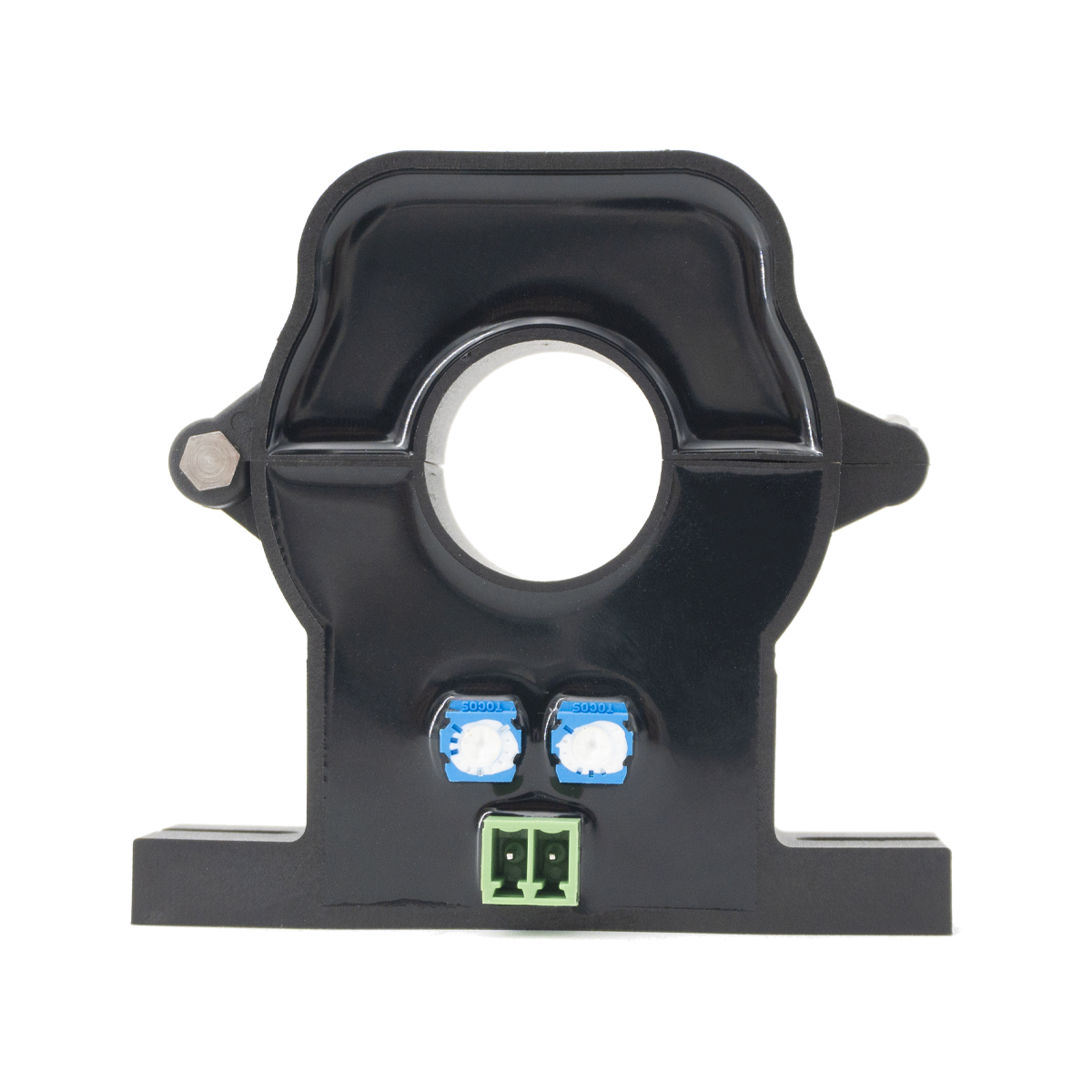

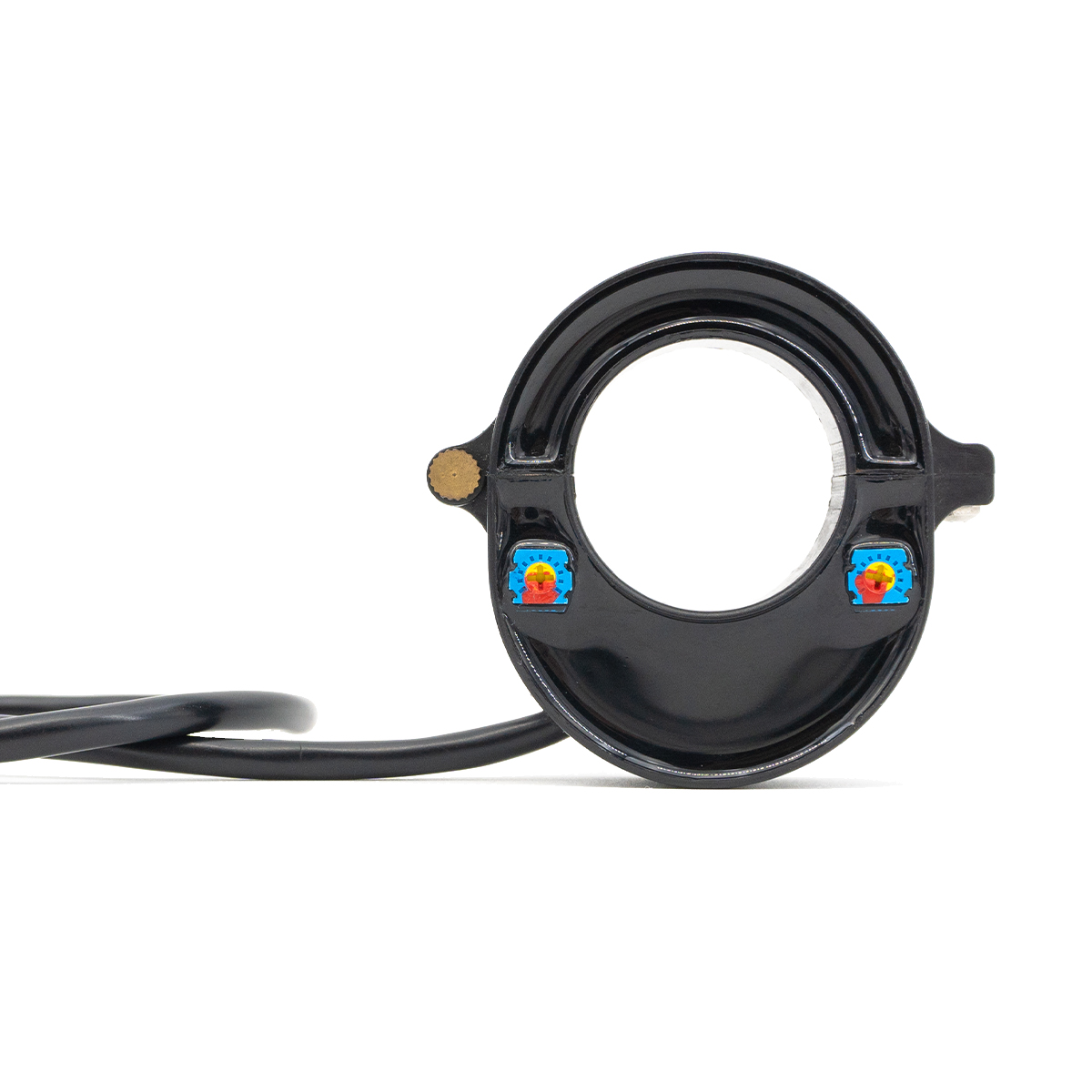

مستشعر القاعة

A مستشعر تأثير هول هو جهاز الحالة الصلبة الذي يقيس المجالات المغناطيسية لتحديد التيار. ويستند مبدأها على تأثير هول. عندما يتم وضع موصل يحمل تيارًا (تيار إثارة المستشعر) بشكل عمودي على مجال مغناطيسي (يتم توليده بواسطة التيار المراد قياسه، I _P )، يتم توليد جهد كهربائي - جهد هول - عبر الموصل. يتناسب هذا الجهد بشكل مباشر مع قوة المجال المغناطيسي، وبالتالي مع التيار الذي أنشأه.

ميزات المنتج

1. أجهزة قياس التيار المستمر والتيار المترددt: على عكس العديد من أجهزة الاستشعار الحثية، يمكن لأجهزة استشعار تأثير هول قياس كل من التيار المباشر (DC) والتيار المتردد (AC)، مما يجعلها متعددة الاستخدامات للغاية.

2. الحالة الصلبة وقوية: مع عدم وجود أجزاء متحركة أو ملفات، فهي موثوقة للغاية ومتينة ولها عمر تشغيلي طويل.

3. غير تدخلية ومعزولة: توفر عزلًا كهربائيًا متأصلًا بين دائرة التيار المقاسة وإشارة خرج المستشعر، مما يعزز السلامة.

التطبيقات المشتركة

توجد أجهزة استشعار تيار تأثير هول في مجموعة واسعة من الأنظمة الحديثة:

1. محركات السيارات: التحكم بدقة في السرعة وعزم الدوران في محركات التيار المستمر بدون فرش ومحركات المحركات الصناعية.

2. المراقبة الحالية: في أنظمة إدارة البطاريات (BMS)، ومحولات الطاقة الشمسية، وإمدادات الطاقة للحماية والتحكم.

3. أنظمة السيارات: يستخدم لمراقبة التيار في نظام التوجيه الكهربائي وحزم البطاريات في المركبات الكهربائية وأنظمة الشحن.
