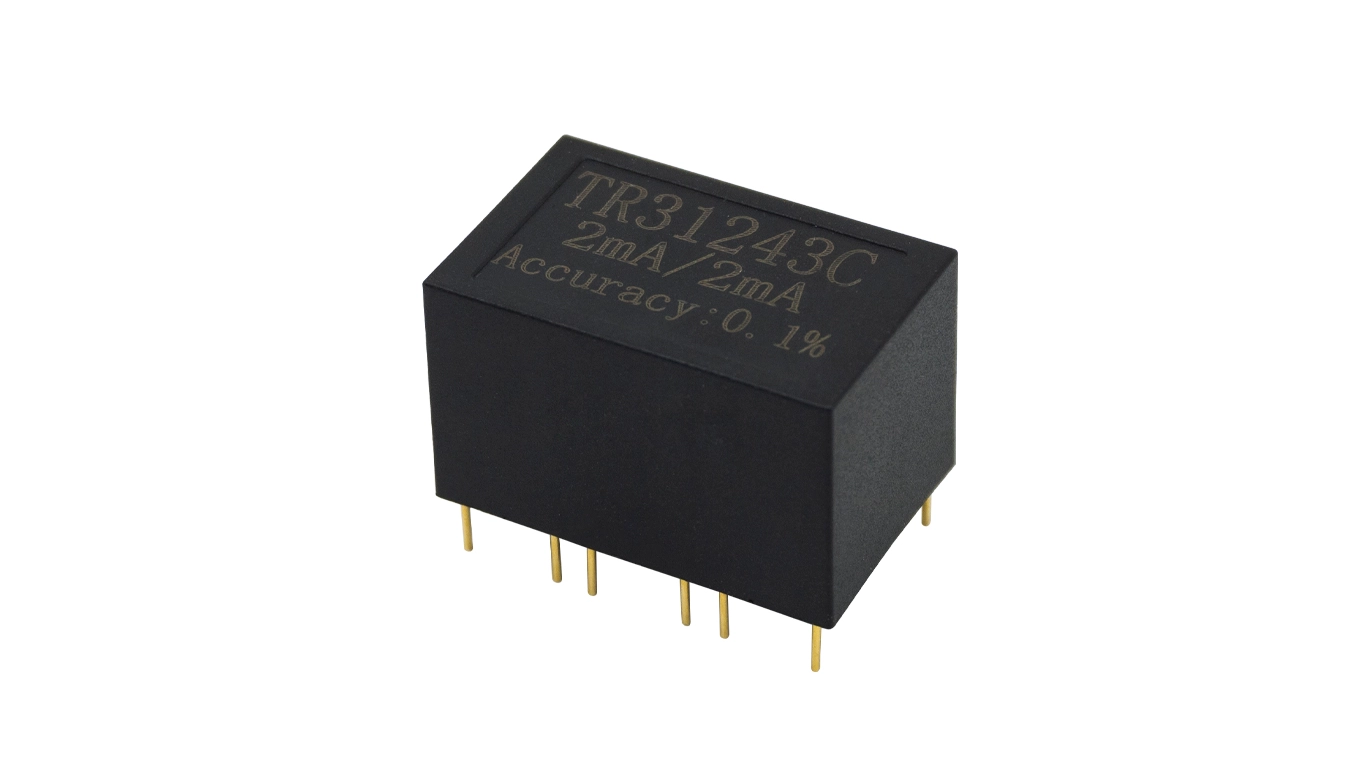

محول تيار صغير

محول التيار المصغر، والذي يُختصر غالبًا باسم mini CT، هو مشتق صغير الحجم وخفيف الوزن من محولات التيار الكهرومغناطيسي التقليدية، وهو مصمم خصيصًا لمراقبة التيار المنخفض والمعدات الكهربائية محدودة المساحة وأنظمة قياس الطاقة الذكية. على عكس أجهزة المقطعية الصناعية الكبيرة المستخدمة في محطات الطاقة الفرعية ذات الجهد العالي، تعمل أجهزة المقطعية المصغرة على تقليص النوى المغناطيسية والهياكل المتعرجة وأبعاد التثبيت مع الاحتفاظ بوظائف تحويل الإشارة الحالية الدقيقة، مما يجعلها عنصر استشعار لا غنى عنه في قطاعات الكهرباء الذكية والطاقة الجديدة والأجهزة المنزلية والتحكم الصناعي. تتناول هذه المقالة بالتفصيل خصائصها الهيكلية ومبادئ العمل ونقاط قوة الأداء الرئيسية وسيناريوهات التطبيق السائدة.

تتبع آلية العمل الأساسية لمحولات التيار المصغرة قانون الحث الكهرومغناطيسي المتوافق مع CTs القياسية. يحمل الملف الأولي التيار المتردد المقاس، والذي يولد تدفقًا مغناطيسيًا متناوبًا داخل الفولاذ السيليكوني أو النواة المغناطيسية النانوية. يستحث الملف الثانوي إشارة تيار منخفض متناسبة وفقًا لنسبة الدورات. بالنسبة لمعظم النماذج المصغرة، يتراوح التيار الأساسي من 1 أمبير إلى 100 أمبير، ويكون الإخراج الثانوي القياسي 50 مللي أمبير أو 100 مللي أمبير، مما يتوافق مع نطاق إدخال شرائح أخذ العينات في عدادات الطاقة وشاشات الطاقة ووحدات الحماية. يعتمد المصنعون نوى سبائك بلورية نانوية عالية النفاذية بدلاً من فولاذ السيليكون التقليدي لتقليل حجم النواة بشكل كبير؛ حتى أن بعض تصميمات CT الصغيرة ذات النواة المنفصلة تلغي الحاجة إلى فصل الكابل الرئيسي أثناء التثبيت، مما يحسن بشكل كبير من كفاءة البناء لمشاريع التعديل التحديثي.

بالمقارنة مع محولات التيار التقليدية شديدة التحمل، تمتلك محولات CT الصغيرة ثلاث ميزات تنافسية بارزة: التصغير، والاستهلاك المنخفض للطاقة، ودقة القياس العالية. من حيث الحجم، يبلغ قطر جهاز CT الصغير النموذجي أقل من 30 مم، ويمكن دمجه بسهولة داخل قواطع الدائرة، والعدادات الذكية المثبتة على الحائط، ولوحات التحكم في شحن المركبات الكهربائية حيث تكون مساحة التثبيت ضيقة للغاية. ثانيًا، يعمل القلب ذو الفقد المغناطيسي المنخفض على تقليل استهلاك الطاقة بدون تحميل إلى أقل من 0.1VA، مما يتجنب إهدار الطاقة الإضافية في محطات المراقبة منخفضة الطاقة. ثالثًا، تعمل المواد المغناطيسية عالية الجودة على تقليل خطأ تيار الإثارة وخطأ إزاحة الطور، مما يتيح دقة قياس فئة 0.2 أو فئة 0.5، والتي تلبي تمامًا المعايير الوطنية والدولية لقياس الكهرباء التجاري وتحليل جودة الطاقة. بالإضافة إلى ذلك، تتمتع أجهزة CT الصغيرة بأداء ممتاز ضد التداخل؛ تحمي أغلفة راتنجات الإيبوكسي المغلفة اللفات الداخلية من الضوضاء الكهرومغناطيسية الناتجة عن العاكسات ومحولات التردد وتحويل مصادر الطاقة، مما يضمن إخراج إشارة مستقر في البيئات الكهرومغناطيسية الصناعية المعقدة.

تغطي محولات التيار المصغرة نطاقًا واسعًا من مجالات التطبيقات المدنية والصناعية. في المعدات الطرفية للشبكة الذكية، فهي عبارة عن وحدات استشعار أساسية لأجهزة قياس الطاقة الذكية أحادية الطور وثلاثية الطور، وتجمع بيانات تيار الحمل لتسوية الكهرباء، وإنذار الحمل الزائد وحماية التسرب. في صناعة الطاقة الجديدة، تقوم أجهزة CT الصغيرة بمراقبة تيار المدخلات والمخرجات للعاكسات الكهروضوئية الصغيرة ومحطات طاقة تخزين الطاقة المحمولة ومعدات طاقة الرياح المنزلية، مما يدعم إحصائيات توليد الطاقة في الوقت الفعلي وحماية أخطاء التيار الزائد. بالنسبة للأتمتة الصناعية، يتم تركيبها داخل خزائن التحكم PLC ومحركات المؤازرة وصناديق التوزيع لتتبع تيار تشغيل المعدات وتحقيق الحماية من الحمل الزائد للمحرك وإحصائيات استهلاك الطاقة لأنظمة إدارة الطاقة في المصنع. تعتمد المنتجات الكهربائية الاستهلاكية أيضًا على نطاق واسع أجهزة CT الصغيرة: مكيفات الهواء عالية الطاقة، وأجهزة الطهي بالحث، وأكوام الشحن تستخدمها للكشف عن التيار غير الطبيعي، وتحفيز الحماية من انقطاع التيار الكهربائي، وتحسين منطق التحكم في كفاءة الطاقة. يتم تفضيل أجهزة CT الصغيرة ذات النواة المنفصلة بشكل خاص من قبل الفرق الهندسية لتجديد الطاقة في المباني، حيث يمكنها التثبيت على الكابلات الموجودة دون قطع إمدادات الطاقة، مما يقلل من وقت توقف البناء ومخاطر السلامة.
