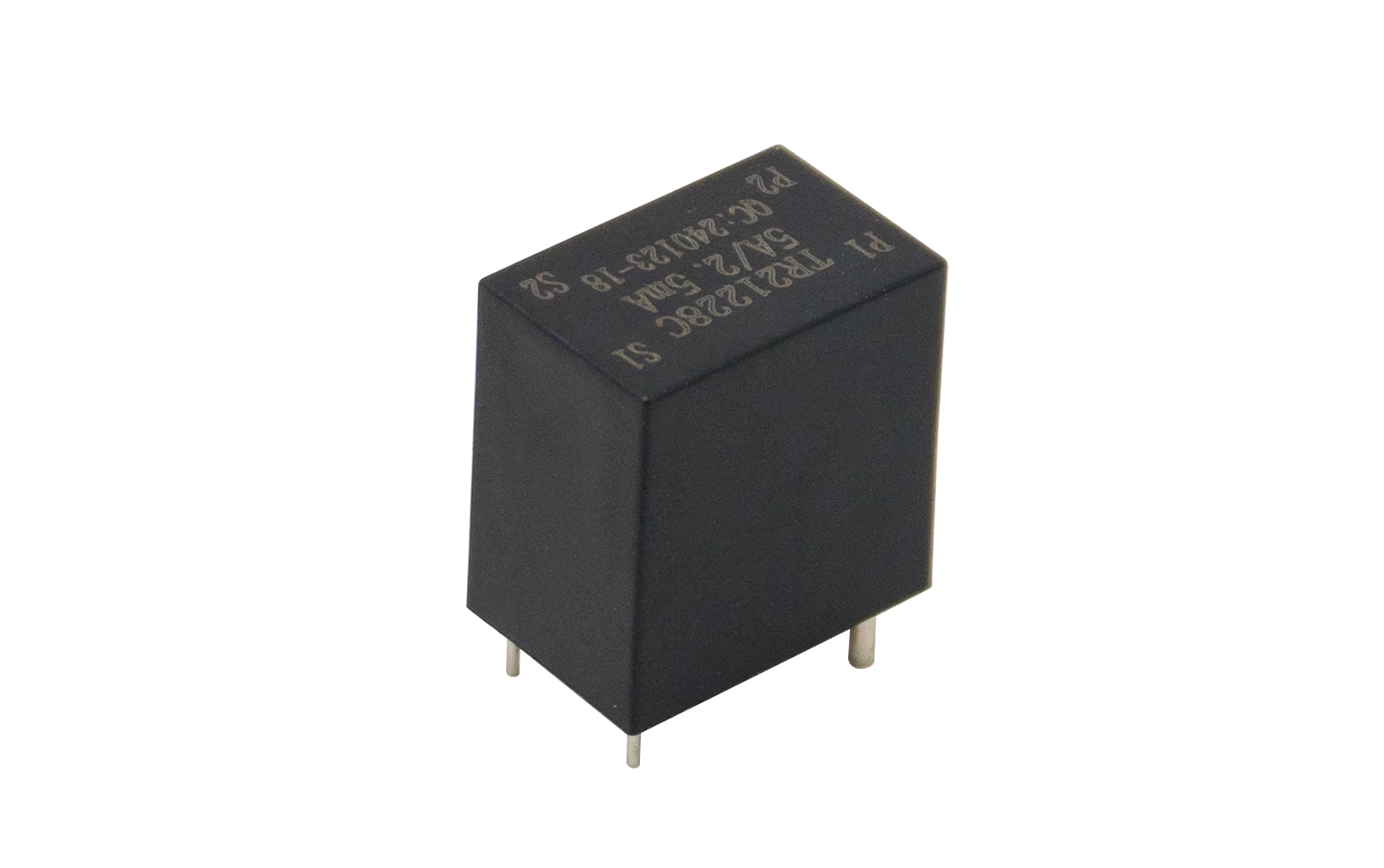

محول تيار دقيق دقيق

محول التيار الدقيق الدقيق هو مكون استشعار عالي الدقة مصمم خصيصًا لقياس تيار التيار المتردد الصغير منخفض السعة، ويتم اعتماده على نطاق واسع في مراقبة الطاقة الدقيقة، ومحولات الطاقة الجديدة، وإمدادات الطاقة الطبية، ومعدات الاختبارات المعملية وأنظمة التحكم في الأتمتة الصناعية. على عكس محولات التيار الكبيرة التقليدية المصممة للأحمال الصناعية الثقيلة، يركز هذا المنتج المصغر على التقاط إشارات التيار الضعيف من ميكرو أمبير إلى أمبير منخفض مع خطية رائعة وخطأ قياس منخفض، مما يسد الفجوة التقنية في سيناريوهات اكتشاف التيار الصغير عالية الدقة.

يتخلى تصميمها الهيكلي الأساسي عن النوى الفولاذية المصنوعة من السيليكون الضخمة ويعتمد النوى المغناطيسية النانوية البلورية أو السبائك غير المتبلورة. توفر هذه المواد قوة قسرية منخفضة للغاية ومغناطيسية صغيرة متبقية، مما يؤدي بشكل فعال إلى القضاء على فقدان التباطؤ الذي يشوه أشكال موجات التيار الضعيفة. يتم لف اللف الثانوي بسلك مطلي بالمينا معزول للغاية في ظل عمليات لف دقيقة أوتوماتيكية، مما يضمن نسب دوران متسقة ودقة تحويل مستقرة. المجموعة بأكملها مغلفة براتنج الإيبوكسي عالي الحرارة، الذي يعزل اللفات عن التداخل الكهرومغناطيسي الخارجي، ويقاوم الرطوبة والغبار والاهتزاز، ويطيل عمر الخدمة في ظل بيئات التشغيل الصناعية القاسية.

فيما يتعلق بمؤشرات الأداء الأساسية، تحافظ محولات التيار القياسية ذات الدقة الدقيقة على نسبة الخطأ أقل من ±0.05% وخطأ تحول الطور أقل من 5 دقائق ضمن نطاق القياس المقنن. إنها تتميز بعرض نطاق ترددي واسع للتشغيل، يغطي إشارات شبكة الطاقة منخفضة التردد إلى تيارات تموج التحويل ذات التردد المتوسط ​​إلى العالي التي تنتجها العاكسات وأجهزة الشحن. حتى في ظل إدخال التيار الجزئي القريب من عتبة الكشف، تظل إشارة الخرج سلسة دون تشويه، وهو أمر بالغ الأهمية لتحليل كفاءة الطاقة ومراقبة التسرب الحالي وجمع البيانات التوافقية.

يجلب هذا المنتج قيمة عملية بارزة للصناعات النهائية. بالنسبة لإلكترونيات الطاقة الجديدة، فإنه يقوم بدقة بأخذ عينات من تيارات الناقل الصغيرة داخل محولات السيارة والمحولات الكهروضوئية، مما يتيح التحكم في الحلقة المغلقة في الوقت الفعلي وحماية التيار الزائد لتجنب إرهاق الجهاز. في معدات اختبار الدقة المخبرية، فإنه يوفر بيانات حالية موثوقة لمعايرة محلل الطاقة، ويدعم قياس استهلاك الطاقة عالي الدقة للمنتجات الإلكترونية الصغيرة. في معدات إمداد الطاقة الطبية، يضمن أداء العزل العالي وإخراج الضوضاء المنخفض مراقبة التيار المستقر دون التدخل في أدوات التشخيص الطبية الحساسة.

بالمقارنة مع حلول استشعار التيار البديلة مثل مقاومات التحويل ومستشعرات Hall ذات الحلقة المفتوحة، توفر محولات التيار الدقيقة الدقيقة عزلًا كلفانيًا بين الدوائر الأولية والثانوية، مما يحسن بشكل كبير سلامة النظام ويمنع تداخل الوضع المشترك. في حين أن مقاومات التحويل تولد فقدان الطاقة وتفتقر إلى العزلة، وتعاني مستشعرات Hall من ضعف دقة التيار المنخفض، فإن هذا المحول يوازن بين دقة القياس واستقرار الإشارة والسلامة الكهربائية بشكل شامل.
