محول الصك

محول الأجهزة هو نوع خاص من المحولات المستخدمة في أنظمة الطاقة الكهربائية لقياس الجهد العالي والتيار العالي بأمان ودقة. يسمح لأجهزة القياس والعدادات والمرحلات وأجهزة الحماية بالعمل بقيم منخفضة موحدة للجهد والتيار. تلعب محولات الأجهزة دورًا حاسمًا في توليد الطاقة ونقلها وتوزيعها والتطبيقات الصناعية حيث يكون القياس المباشر للكميات الكهربائية خطيرًا أو غير عملي.

هناك نوعان رئيسيان من محولات الأجهزة: محولات التيار (CTs) ومحولات الجهد (VTs)، المعروفة أيضًا باسم المحولات المحتملة (PTs).

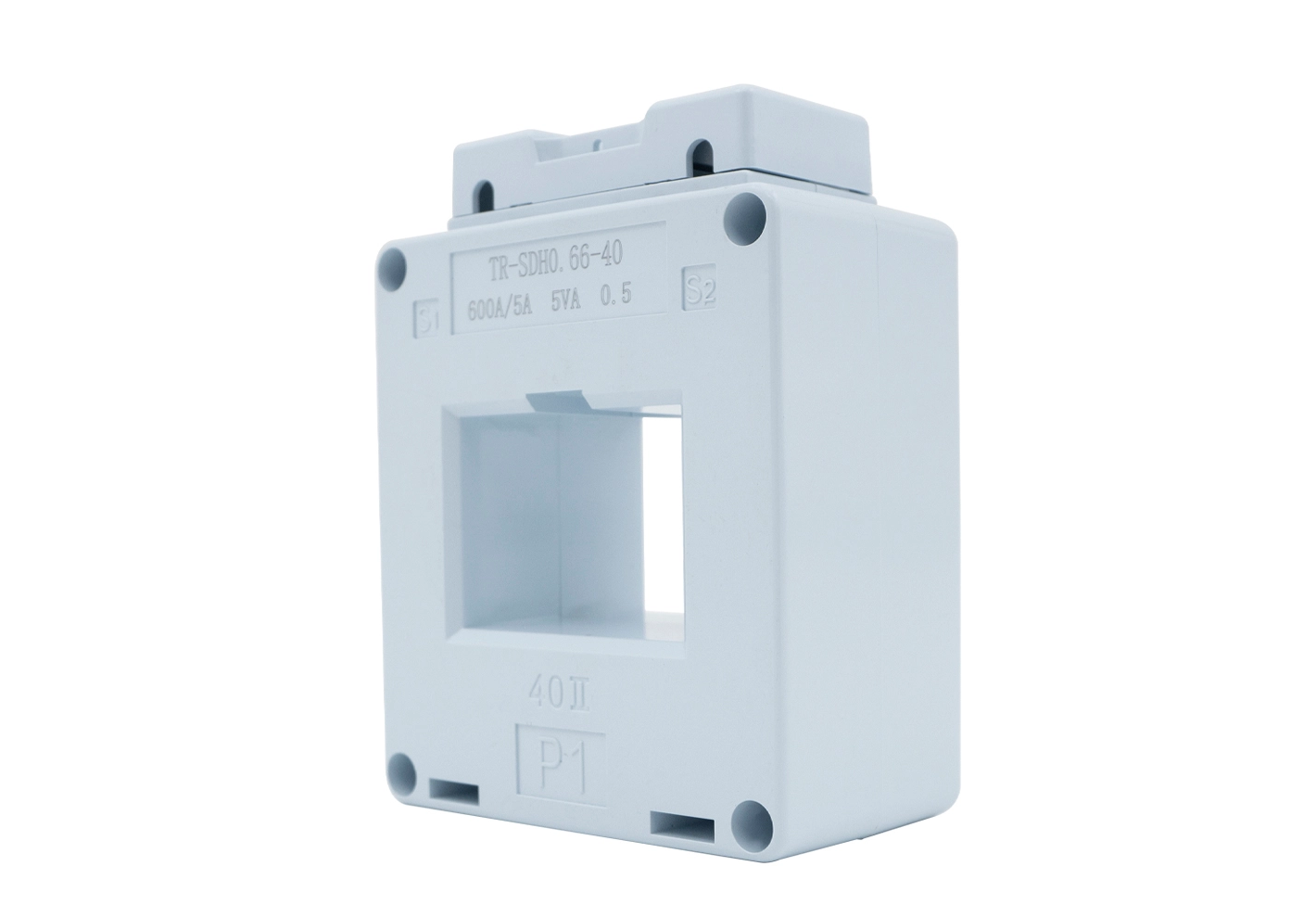

تم تصميم محول التيار لتقليل مستويات التيار المرتفعة إلى تيار منخفض قياسي، عادةً 5 أمبير أو 1 أمبير. يتم توصيل الملف الأولي على التوالي مع دائرة الطاقة، ويوفر الملف الثانوي تيارًا متناسبًا يمكن قياسه بأمان بواسطة الأمتار أو مرحلات الحماية. تستخدم المحولات الحالية على نطاق واسع في مراقبة الطاقة وقياس الطاقة وأنظمة الحماية.

تم تصميم محول الجهد لتقليل الفولتية العالية إلى قيم قياسية أقل، مثل 110 فولت أو 100 فولت. يتم توصيل الملف الأولي عبر دائرة الجهد العالي، بينما يوفر الملف الثانوي جهدًا منخفضًا نسبيًا مناسبًا لمعدات القياس وأجهزة التحكم. تضمن محولات الجهد مراقبة دقيقة للجهد وتوفر العزل بين نظام الجهد العالي والأدوات الحساسة.

توفر محولات الأجهزة العديد من المزايا المهمة. أولاً، تعمل على تحسين السلامة من خلال عزل أجهزة القياس والمشغلين عن دوائر الجهد العالي والتيار العالي. وهذا يقلل من خطر حدوث صدمة كهربائية وتلف المعدات. ثانيًا، تسمح باستخدام عدادات ومرحلات موحدة بغض النظر عن الجهد أو التيار الفعلي للنظام. ثالثًا، تعمل على تحسين دقة القياس وموثوقية النظام. يتم تصنيع محولات الأجهزة الحديثة بنوى مغناطيسية عالية الجودة ولفائف دقيقة لتحقيق أداء دقيق ممتاز.

في محطات الطاقة الفرعية، تعد محولات الأجهزة مكونات أساسية لأنظمة القياس والحماية. توفر محولات التيار إشارات للمرحلات الواقية التي تكتشف الأحمال الزائدة والدوائر القصيرة والأعطال الأرضية. توفر محولات الجهد معلومات الجهد لوظائف المراقبة والمزامنة والحماية. إنهم يساعدون معًا في الحفاظ على استقرار وسلامة الشبكات الكهربائية.

تعتمد المنشآت الصناعية أيضًا بشكل كبير على محولات الأجهزة. يتم استخدامها في مراكز التحكم في المحركات، والمفاتيح الكهربائية، وأنظمة إدارة الطاقة، ومنشآت الطاقة المتجددة، ومصانع التصنيع. من خلال توفير قياسات دقيقة، تساعد محولات الأجهزة المشغلين على مراقبة استهلاك الطاقة وتحسين كفاءة الطاقة والحفاظ على أداء المعدات.

عند اختيار محول الأجهزة، يأخذ المهندسون في الاعتبار عدة عوامل، بما في ذلك الجهد المقنن، والتيار المقنن، وفئة الدقة، والعبء، ومستوى العزل، والتردد، والظروف البيئية. يضمن اختيار المحول الصحيح التشغيل الموثوق والامتثال لمعايير الصناعة.

مع تطور الشبكات الذكية والمحطات الفرعية الرقمية، تستمر تكنولوجيا محولات الأجهزة في التطور. يتم اعتماد محولات الأجهزة الإلكترونية والبصرية بشكل متزايد لأنظمة المراقبة والاتصالات المتقدمة. توفر هذه الحلول الحديثة دقة محسنة ونطاقات قياس أوسع وتكاملًا أفضل مع الحماية الرقمية ومعدات التشغيل الآلي.

في الختام، تعتبر محولات الأجهزة من الأجهزة الأساسية في الأنظمة الكهربائية الحديثة. ومن خلال تحويل الفولتية والتيارات العالية بأمان إلى قيم قابلة للقياس، فإنها تتيح قياسًا دقيقًا وحماية فعالة وتشغيلًا فعالاً للنظام. وتستمر أهميتها في النمو حيث أصبحت شبكات الطاقة أكثر ذكاءً وأتمتةً وترابطًا.
