محول التيار مقابل الجهد

المحولات الحالية (CTs) ومحولات الجهد (VTs، المعروفة أيضًا باسم المحولات المحتملة، PTs) هي محولات أدوات تستخدم على نطاق واسع في أنظمة الطاقة. إنها تقلل التيار أو الجهد الأساسي المرتفع إلى قيم ثانوية قياسية منخفضة للقياس والحماية والتحكم. على الرغم من أن كلاهما يعزل الأجهزة ذات الجهد المنخفض عن دوائر الطاقة ذات الجهد العالي، إلا أنهما يختلفان بشكل أساسي في مبادئ العمل وقواعد الاتصال ومتطلبات الحمل.

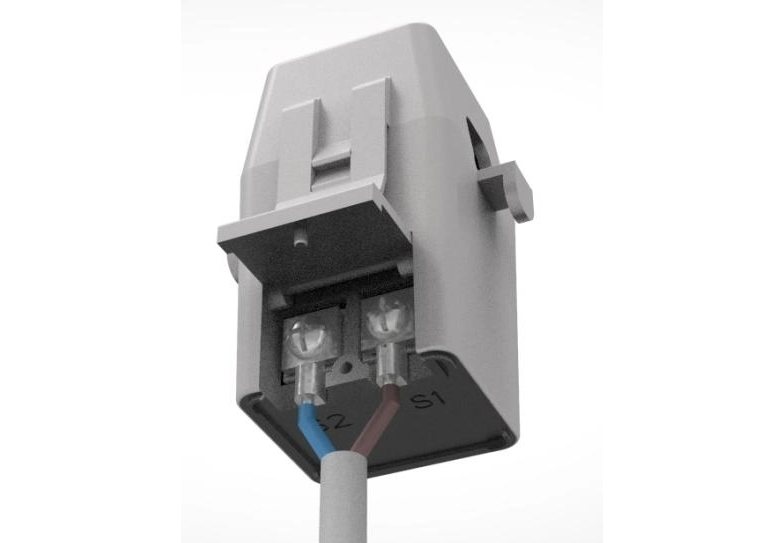

تم تصميم محول التيار لخفض تيارات الأحمال الكبيرة. عادةً ما يكون للملف الأساسي الخاص به عدد قليل من المنعطفات ويتم توصيله على التوالي بخط الطاقة. يحمل الملف الثانوي تيارًا متناسبًا أصغر، عادةً 5 أمبير أو 1 أمبير. المبدأ الأساسي هو قانون أمبير: القوة المحركة المغناطيسية الأولية توازن القوة المحركة المغناطيسية الثانوية في ظل التشغيل العادي. إحدى قواعد السلامة المهمة هي عدم ترك الجانب الثانوي مفتوحًا أبدًا. ينشئ الثانوي المفتوح جهدًا مستحثًا عاليًا للغاية، مما قد يؤدي إلى تلف المعدات ويعرض المشغلين للخطر. يتم دائمًا تقصير دوائر التصوير المقطعي الثانوية بالأمتار أو المرحلات، ويجب أن يظل الحمل المتصل ضمن النطاق المقدر. تشمل التطبيقات النموذجية حماية التيار الزائد وقياس الطاقة ومراقبة التيار في المفاتيح الكهربائية.

على النقيض من ذلك، يقوم محول الجهد بتخفيض جهد النظام العالي إلى جهد ثانوي قياسي منخفض مثل 100 فولت. يحتوي ملفه الأولي على العديد من اللفات ويتصل بالتوازي عبر الطور أو جهد الطور إلى الأرض. إنه يعمل كمحول طاقة تقليدي يعتمد على قانون فاراداي للحث، مما يحافظ على نسبة جهد دقيقة. لا ينبغي أن يكون الجانب الثانوي قصير الدائرة. تولد الدائرة القصيرة تيارًا ثانويًا ضخمًا، مما يؤدي إلى حرق اللفات وتدمير المحول. توفر VTs الجهد المرجعي للمرحلات الواقية، ومقاييس الفولتميتر، ومقاييس معامل القدرة، ومقاييس الطاقة.

ويفصل تعريف العبء أيضًا بين النوعين. يشير عبء CT إلى مقاومة الحلقة الثانوية، بما في ذلك مقاومة الكابل ومقاومة إدخال الجهاز. يصف عبء VT إجمالي الطاقة المسحوبة بواسطة الأحمال المتصلة، والتي يتم قياسها بالفولت أمبير. يتم تحديد فئات الدقة لأغراض مختلفة: درجات الدقة العالية مطلوبة لقياس الإيرادات، في حين يمكن استخدام درجات أقل قليلاً للحماية.

باختصار، تقيس CTs التيار المتسلسل وتمنع الدوائر الثانوية المفتوحة، في حين تقيس VTs الجهد الموازي وتمنع الدوائر الثانوية القصيرة. كلاهما يوفر عزلًا كلفانيًا بين شبكات الجهد العالي ولوحات التحكم ذات الجهد المنخفض. يؤدي الاختيار الصحيح والأسلاك إلى منع الفشل الكارثي ويضمن قياسًا موثوقًا للطاقة وتشغيل الترحيل في الأنظمة الكهربائية الصناعية والمرافق.
