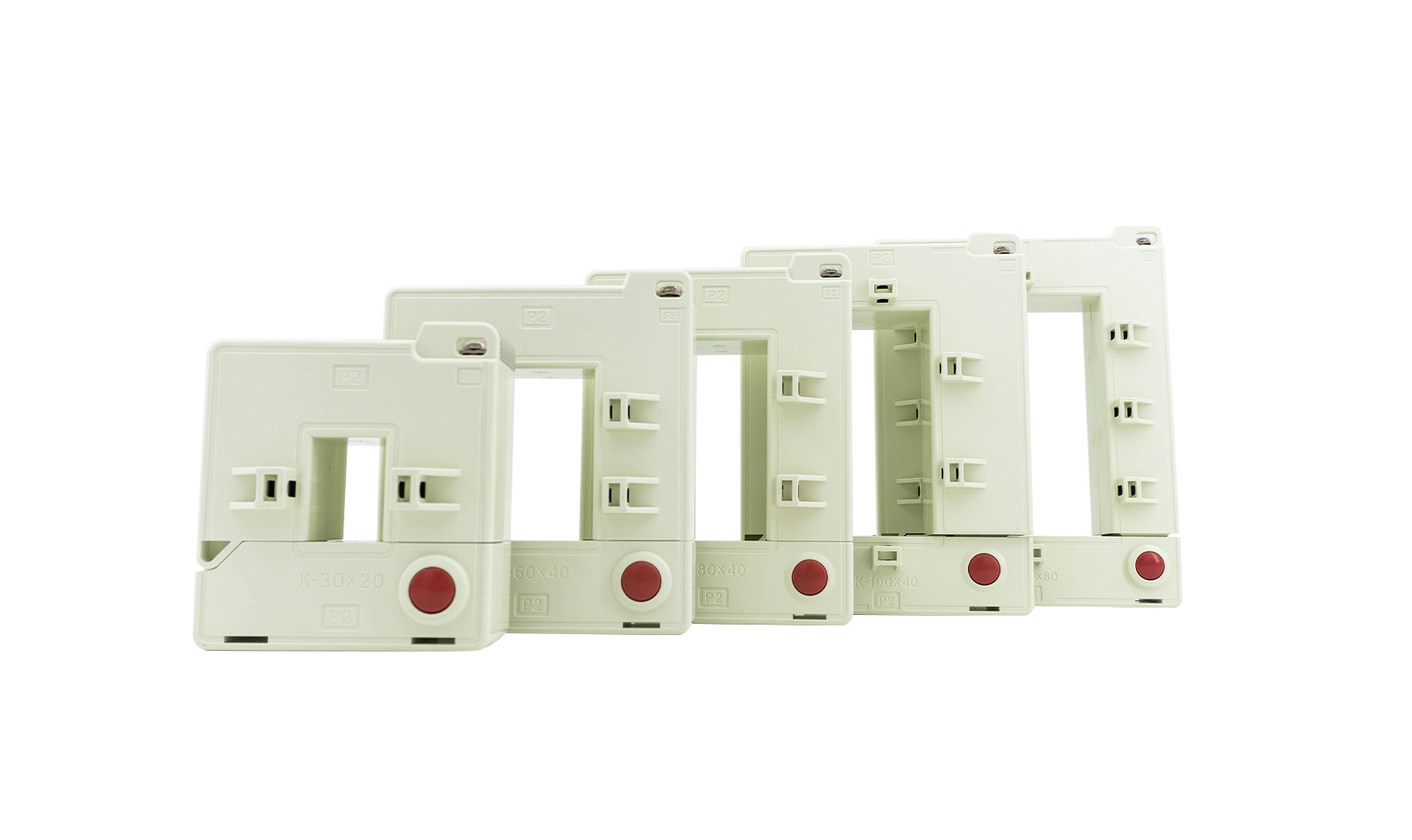

محول التيار المقطعي

يعتمد يتكون CT من ملفين رئيسيين: اللف الأولي واللف الثانوي. عادة ما يكون الملف الأولي عبارة عن دورة واحدة أو عدة لفات من موصل سميك، متصل مباشرة على التوالي مع الدائرة التي تحمل التيار العالي المراد قياسه. في المقابل، يحتوي الملف الثانوي على عدد كبير من لفات الأسلاك الرفيعة، المتصلة بأدوات القياس (مثل الأميتر) أو المرحلات الواقية. مبدأ عمل محول التيار على الحث الكهرومغناطيسي، على غرار المحولات التقليدية، ولكن مع تصميم متميز مُحسّن لتحويل التيار.

عندما يتدفق التيار المتردد عبر الملف الأولي، فإنه يخلق تدفقًا مغناطيسيًا متناوبًا في القلب الحديدي للمحول. يؤدي هذا التدفق إلى توليد قوة دافعة كهربائية (EMF) في الملف الثانوي، مما يولد تيارًا ثانويًا يتناسب مع التيار الأولي. تحدد نسبة دورات CT - التي يتم تعريفها على أنها عدد الدورات الثانوية مقسومًا على عدد الدورات الأولية - نسبة التحويل. على سبيل المثال، سيعمل جهاز CT مع نسبة دورات 100:1 على تحويل تيار أولي قدره 500 أمبير إلى تيار ثانوي قدره 5 أمبير، والذي يمكن قياسه بأمان باستخدام الأدوات القياسية.

يتم تصنيف الأشعة المقطعية إلى أنواع مختلفة بناءً على تطبيقها ودقتها. تم تصميم أجهزة القياس المقطعية بدقة عالية (عادةً ما تتراوح من 0.1 إلى 0.5 درجة دقة) لضمان القياس الدقيق للتيار للفوترة ومراقبة الطاقة وتحليل النظام. من ناحية أخرى، تعطي CTs للحماية الأولوية لخصائص الموثوقية والتشبع على الدقة العالية، حيث يتم استخدامها للكشف عن تيارات الأعطال وتشغيل المرحلات الواقية لعزل الأجزاء المعيبة من نظام الطاقة، ومنع تلف المعدات وضمان السلامة.

تعتبر السلامة أحد الاعتبارات الحاسمة عند استخدام الأشعة المقطعية. على عكس محولات الجهد، يجب ألا يكون الملف الثانوي لـ CT مفتوحًا أبدًا أثناء التشغيل. يمكن أن تؤدي الدائرة الثانوية المفتوحة إلى جهد كهربائي مرتفع جدًا في الملف الثانوي، مما يشكل خطرًا شديدًا على الأفراد والمعدات. لتجنب ذلك، يتم دائمًا توصيل اللفات الثانوية CT بحمل (أداة أو مرحل) أو دائرة كهربائية قصيرة عندما لا تكون قيد الاستخدام.
