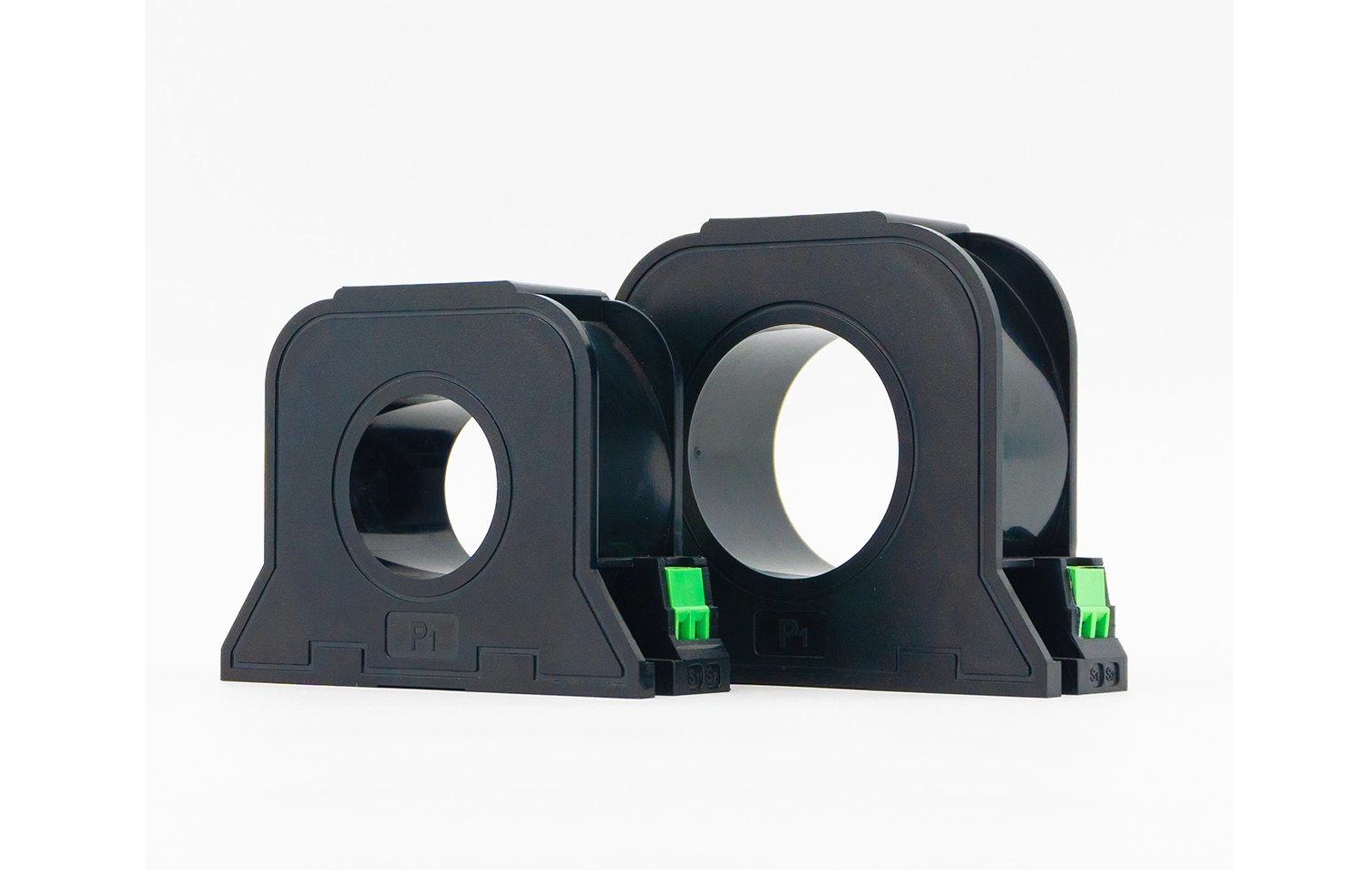

محول التيار الصناعي

محول التيار الصناعي (CT) هو محول أدوات متخصص مصمم لتحويل التيارات المتناوبة العالية في أنظمة الطاقة الصناعية بأمان ودقة إلى تيارات منخفضة موحدة، مما يسهل قياس ومراقبة وحماية المعدات الكهربائية. وباعتباره مكونًا أساسيًا في توزيع الطاقة الصناعية الحديثة والأتمتة، فإنه يلعب دورًا لا يمكن الاستغناء عنه في ضمان استقرار الشبكات الكهربائية وسلامتها وكفاءتها.

يعتمد مبدأ عمل الأشعة المقطعية الصناعية على الحث الكهرومغناطيسي، الذي اكتشفه مايكل فاراداي لأول مرة في عام 1831، والذي وضع الأساس لاختراعها. كما هو الحال مع المحولات، يتكون المحول CT من ثلاثة أجزاء أساسية: ملف أولي، وقلب مغناطيسي، وملف ثانوي. يتم توصيل الملف الأولي، مع عدد قليل جدًا من المنعطفات، على التوالي مع الدائرة قيد الاختبار، ويتم تحديد تيارها بالكامل بواسطة تيار الحمل للخط المقاس، بشكل مستقل عن التيار الثانوي. يتم توصيل الملف الثانوي، مع عدد أكبر من اللفات، على التوالي بأدوات قياس أو مرحلات وقائية، تعمل في ظل ظروف شبه ماس كهربائى بسبب الممانعة المنخفضة لهذه الأجهزة.

يتم تصنيف CTs الصناعية إلى أنواع مختلفة بناءً على معايير مختلفة لتلبية الاحتياجات الصناعية المتنوعة. حسب موقع التثبيت، يتم تقسيمها إلى أنواع داخلية وخارجية؛ من خلال شكل العزل، هناك أنواع من النوع الجاف، والنوع المصبوب، والأنواع المغمورة بالزيت؛ من خلال مبدأ العمل، فهي تشمل الأنواع الكهرومغناطيسية، وتأثير هول، والكهروضوئية. من الناحية الوظيفية، يمكن تقسيمها إلى CTs للقياس وCTs للحماية: تتطلب CTs للقياس دقة عالية (فئات الدقة من 0.2 إلى 1.0) لقياس الطاقة ومراقبة التيار، في حين تحتاج CTs للحماية إلى الحفاظ على الخطية تحت تيارات الأعطال الكبيرة لضمان التشغيل الموثوق للمرحلات الواقية.

يتم تطبيق هذه المحولات على نطاق واسع في السيناريوهات الصناعية مثل محطات الطاقة والمحطات الفرعية ولوحات التوزيع الصناعية ومنشآت الطاقة المتجددة. إنها تتيح القياس الآمن للتيارات العالية التي من غير العملي اكتشافها بشكل مباشر، وتوفر بيانات دقيقة لإدارة الطاقة والفوترة، وتؤدي إلى إجراءات الحماية في الوقت المناسب أثناء الدوائر القصيرة أو أخطاء التيار الزائد لتجنب تلف المعدات ومخاطر السلامة. تشمل المعلمات الرئيسية التيار الأولي/الثانوي المقدر، ونسبة الدوران، وفئة الدقة، وجهد العزل، والتي يجب أن تتوافق مع المعايير الدولية مثل IEC 60044-8 وIEC 61869، بالإضافة إلى المعايير الوطنية مثل GB1208-2016.
