محول التيار الشريطي: التعريف والهيكل ومبدأ العمل والتطبيقات

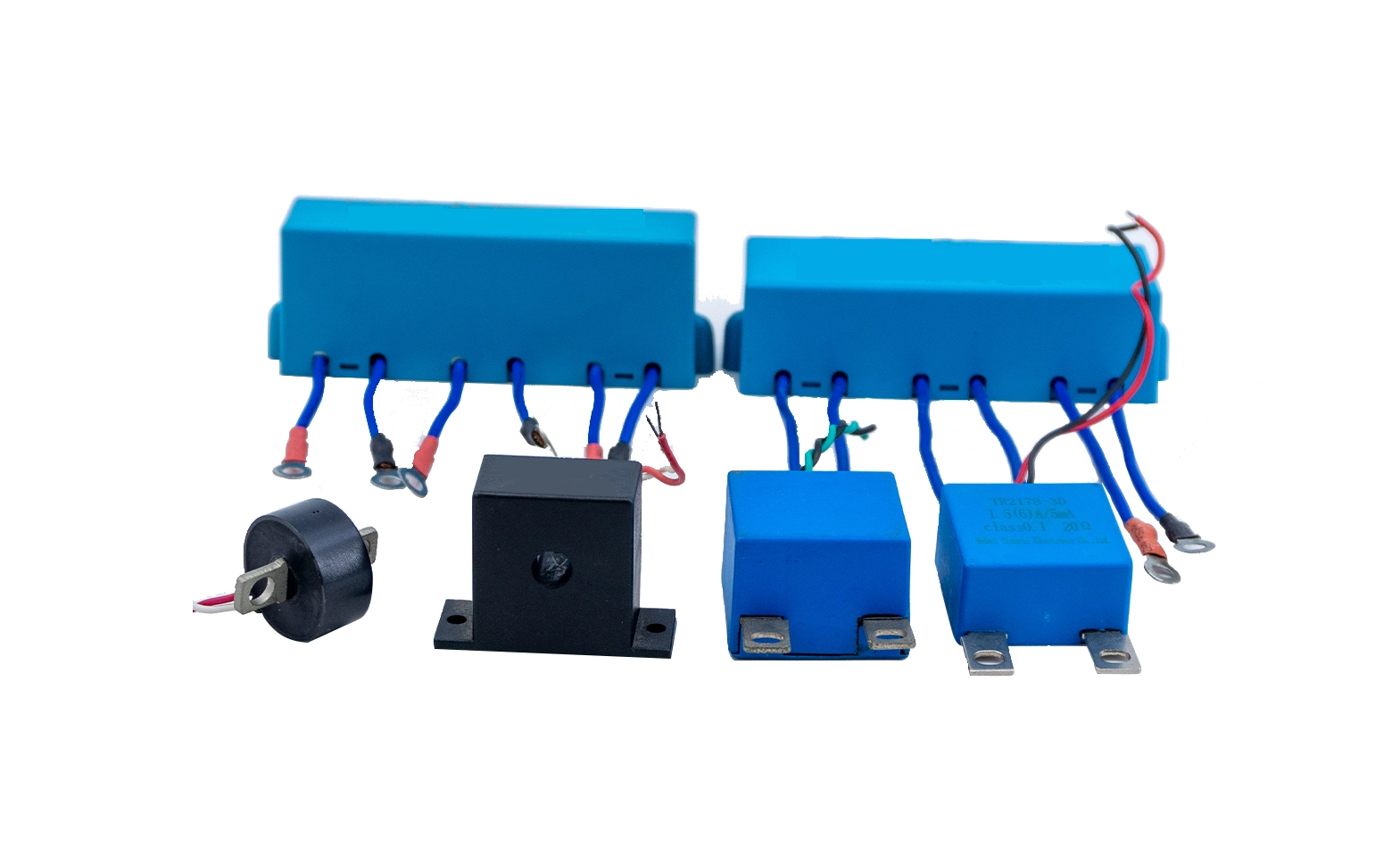

محول التيار الشريطي (BCT) هو نوع من محولات الأجهزة المصممة خصيصًا لقياس أو حماية الأنظمة الكهربائية ذات التيار العالي. على عكس محولات التيار التقليدية ذات الملف الأولي الملفوف، يتميز محول BCT ببنية بسيطة ولكنها قوية حيث يتم استبدال الملف الأولي بموصل واحد مستقيم - عادة شريط من النحاس أو الألومنيوم - الذي يمر عبر مركز النواة المغناطيسية. هذا التصميم يجعله مثاليًا لتطبيقات الجهد العالي والتيار العالي، مثل خطوط نقل الطاقة، والمفاتيح الكهربائية، وأنظمة توزيع الطاقة الصناعية، حيث تعد كفاءة المساحة والموثوقية أمرًا بالغ الأهمية.

يتكون الهيكل الأساسي لمحول تيار شريطي من ثلاثة مكونات رئيسية: القضيب الأساسي، والقلب المغناطيسي، والملف الثانوي. الشريط الأساسي، الذي يحمل التيار العالي المراد قياسه، مصنوع من مادة عالية الموصلية لتقليل فقدان الطاقة وضمان الاستقرار الحراري. تم تصميم القلب المغناطيسي، الذي يتم تصنيعه عادةً من صفائح فولاذية من السيليكون، لتركيز التدفق المغناطيسي الناتج عن التيار الأولي، مما يقلل من خسائر التيار الدوامي ويحسن دقة القياس. يتم لف الملف الثانوي بإحكام حول القلب المغناطيسي ويتم توصيله بأدوات القياس (مثل مقياس التيار الكهربائي) أو مرحلات الحماية، مما يوفر خرج تيار منخفض ومخفض يتناسب مع التيار الأساسي العالي.

يعتمد مبدأ عمل محول التيار الشريطي على الحث الكهرومغناطيسي، ويتبع نفس القوانين الأساسية مثل محولات التيار الأخرى. عندما يتدفق التيار المتردد عبر الشريط الأساسي، فإنه يخلق تدفقًا مغناطيسيًا متناوبًا في النواة المغناطيسية. يؤدي هذا التدفق إلى توليد تيار متناوب في الملف الثانوي، مع تحديد نسبة التيار بواسطة نسبة دورات الملف الثانوي إلى 'الملف' الأولي (الذي، في هذه الحالة، هو دورة واحدة - الشريط نفسه). على سبيل المثال، BCT مع ملف ثانوي من 1000 دورة سيحول تيارًا أوليًا قدره 1000A إلى تيار ثانوي قدره 1A، وهو معيار شائع لأجهزة القياس.

واحدة من المزايا الرئيسية لمحولات التيار الشريطي هو تصميمها المدمج والموفر للمساحة. نظرًا لعدم وجود ملف أولي ملفوف، فإنها تشغل مساحة أقل من محولات التيار التقليدية، مما يجعلها سهلة التركيب في المساحات الضيقة مثل خزانات المفاتيح الكهربائية أو قنوات الحافلات. بالإضافة إلى ذلك، فإن هيكلها البسيط يقلل من مخاطر الأعطال الميكانيكية ويحسن المتانة، حتى في البيئات الصناعية القاسية ذات درجات الحرارة المرتفعة أو الاهتزاز أو الرطوبة. كما أنها توفر دقة عالية عبر نطاق واسع من الأحمال الحالية، مما يضمن قياسًا وحماية موثوقين.
